AutoCAD 2014使用的是笛卡儿坐标系。AutoCAD 2014使用的直角坐标系有两种类型，一种是绘制二维图形时，常用的坐标系，即世界坐标系（WCS），由系统默认提供。世界坐标系为了方便创建三维模型，AutoCAD 2014允许用户根据自己的需要设定坐标系，即用户坐标系（USC）。合理的创建UCS，用户可以方便创建三维模型。

AutoCAD 2014专门为三维建模设置了三维的工作空间，需要使用时，只要从工作空间的下拉列表中选择“三维建模”即可，如图10-25所示。

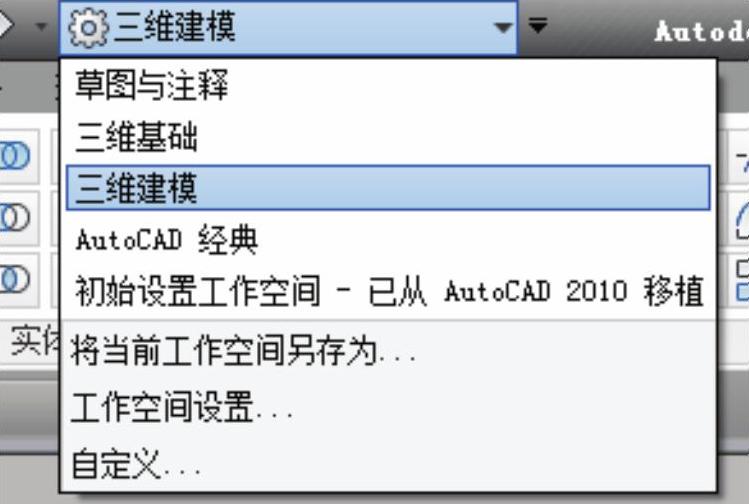

图10-25 选择工作空间

将工作空间设置为“三维建模”之后，选项卡的标签会有所变化，会显示一些三维建模常用的功能按钮，在绘图区左上方，设置视图控件和视觉样式控件，进入三维绘图的环境，如图10-26所示。

图10-26 三维建模工作空间

1.坐标系建立

在绘制三维图形的过程中，往往需要绘制一些二维的平面图形，在三维绘图空间中激活二维绘图命令，但是绘图的位置只能在XOY平面上。因此，为了在准确的位置绘制二维图形，需要对新UCS进行创建。

在AutoCAD2014中建立用户坐标系的方法如下。

●单击ViewCube下拉按钮→“新UCS”。

●菜单栏：“绘图”→“新建UCS”。(www.daowen.com)

●命令行：输入UCS。

执行上述指令后，根据命令行提示，有不同确定USC位置的方式，各选项说明如下。

●指定USC的原点，使用一点、两点或者三点定义一个新的UCS。如果指定一个点1，当前UCS的原点平移到该点，而不会更改X、Y和Z轴的方向。如果指定两个点，第1个点作为UCS的原点，第1个点到第2个点的方向作为X轴的正方向，其他轴方向不变。如果指定3个点，前两点作用与指定两个点的相同，第1个点到第3个点方向作为Y轴的正向，Z轴自然就确定了，如图10-27所示。

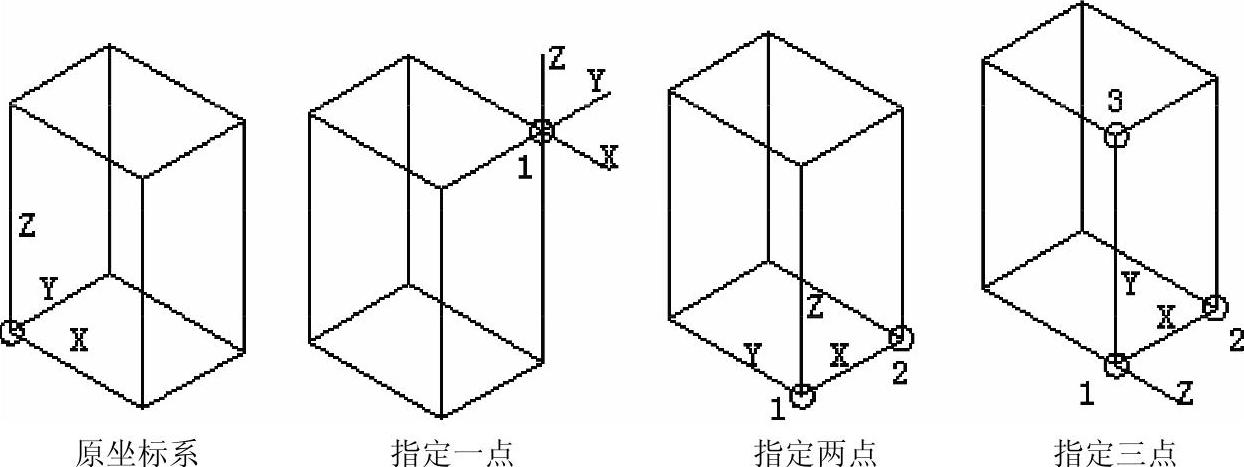

图10-27 指定UCS原点的说明

●面（F）:将UCS与三维实体的选定面对齐。要选择一个面，请在此面的边界内或面的边上单击，被选中的面将亮显，UCS的X轴将与找到的第一个面上的最近的边对齐，当光标移到各个面的时候，会显示移动后的坐标，可以根据实际来选择合适的面与边。然后根据命令行提示可以选择X、Y轴的方向，或者选择“下一个”选项，系统将UCS定位与邻接的面或选定边的后向面。

●对象（OB）：根据选定三维对象定义新的坐标系，如图10-27所示。新建UCS的拉伸方向（Z轴正方向）与选定对象的拉伸方向相同。对于大多数对象，新UCS的原点位于离选定对象最近的顶点处，并且X轴与一条边对齐或相切。对于平面对象，UCS的XY平面与该对象所在的平面对齐。对于复杂对象，将重新定位原点，但是轴的当前方向保持不变。本选项不能用于三维多段线、三维网格和构造线这些对象。

●视图（V）：以垂直于观察方向（平行于屏幕）的平面为XY平面，建立新的坐标系。UCS原点保持不变。

●世界（W）：将当前用户坐标系设置为世界坐标系。WCS是所有用户坐标系基准，不能被重新定义。

●X、Y、Z：绕指定轴旋转当前UCS。

●Z轴：用指定的Z轴正半轴定义UCS。
