绘制三维实体的实例知识点

熟练掌握绘制基本三维实体是绘制复杂的三维零件的基础，同一个三维实体可能有多种的绘制方法，下面介绍使用合适的方法绘制三维实体，组合的三维实体如图10-1所示。


图10-1 组合三维实体

【思路分析】

整个组合的三维实体由底到顶的实体分别是六棱柱、圆柱、圆锥台和圆管，圆锥台外部由锥形弹簧包围。六棱柱可以用拉伸方法绘制，圆柱体可以直接建模（见图10-2）；圆锥台可以用放样绘制（见图10-3）；圆管可以用旋转绘制（见图10-4）；弹簧可以使用扫掠绘制（见图10-5）。


图10-2 绘制底面的六棱柱和圆柱体


图10-3 放样绘制圆锥台


图10-4 旋转得到圆管


图10-5 扫掠螺旋线

【光盘文件】

978-7-111-49664-9-Chapter10-6.jpg——参见附带光盘中的“END\Ch10\10-1.dwg”文件。

978-7-111-49664-9-Chapter10-7.jpg——参见附带光盘中的“AVI\Ch10\10-1.avi”文件。

【操作步骤】

1）运行AutoCAD2014，然后新建一个空白文件，接着单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“西南等轴”选项，将视图调整为西南等轴测视图，如图10-6所示。


图10-6 设置视图控件

2）单击“绘图”工具栏中“正多边形”按钮978-7-111-49664-9-Chapter10-9.jpg，根据命令行提示输入边数为“6”按〈Enter〉键，接着指定正多边形的中心输入“0，0”按〈Enter〉键，弹出的选项选择“外接于圆”，最后指定圆的半径为16，按〈Enter〉键，如图10-7所示。


图10-7 绘制平面六边形

3）创建面域。单击“绘图”工具栏中“面域”978-7-111-49664-9-Chapter10-11.jpg按钮，选择上一步绘制的六边形按〈Enter〉键，完成创建如图10-8所示。


图10-8 创建面域

4）拉伸面域创建实体。单击“建模”工具栏中“拉伸”按钮978-7-111-49664-9-Chapter10-13.jpg，按命令行提示选择六边形为拉伸对象按〈Enter〉键，移动光标往Z轴正向，当前命令行输入“10”按〈Enter〉键，完成拉伸操作，如图10-9所示。


图10-9 拉伸图形

5）新UCS创建。需要在六棱柱顶面绘制圆柱体，需要把XOY平面与顶面重合。命令行输入UCS，光标与坐标系合并，光标往Z轴方向移动，当前命令行输入“10”按〈Enter〉键，再按一次按〈Enter〉键，完成新UCS创建，如图10-10所示。


图10-10 新UCS

6）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-16.jpg按钮，按命令行提示指定圆心时，输入“0，0”按〈Enter〉键，输入圆柱底面直径“12”按〈Enter〉键，最后提示指定高度时输入“15”按〈Enter〉键，完成圆柱体的绘制如图10-11所示。


图10-11 绘制圆柱体

7）新UCS创建。需要将UCS沿Z轴正方向移动15，重复步骤5）操作，移动距离改为15，如图10-12所示。


图10-12 剖视图实体

8）在当前UCS会平面圆形，单击“绘图”工具栏中“圆”978-7-111-49664-9-Chapter10-19.jpg按钮，指定圆心为“0，0”，半径为12。(www.daowen.com)

9）在新UCS中，需要将UCS沿Z轴正方向移动20，重复步骤5）操作，移动距离改为，如图10-13所示。


图10-13 新UCS

10）在新UCS上绘制，单击“绘图”工具栏中“圆”978-7-111-49664-9-Chapter10-21.jpg按钮，指定圆心为“0，0”，半径为10，如图10-14所示。


图10-14 绘制圆

11）放样绘制圆锥台。单击“建模”工具栏中“放样”978-7-111-49664-9-Chapter10-23.jpg按钮，先后选择步骤9）和步骤10）绘制的两个圆按〈Enter〉键，在下拉选项中选择“仅横截面”单击，完成绘制，如图10-15所示。


图10-15 放样操作

12）新UCS创建。在命令行输入UCS按〈Enter〉键，再输入X按〈Enter〉键，命令提示输入旋转角度“270”按〈Enter〉键完成创建，如图10-16所示。


图10-16 新UCS

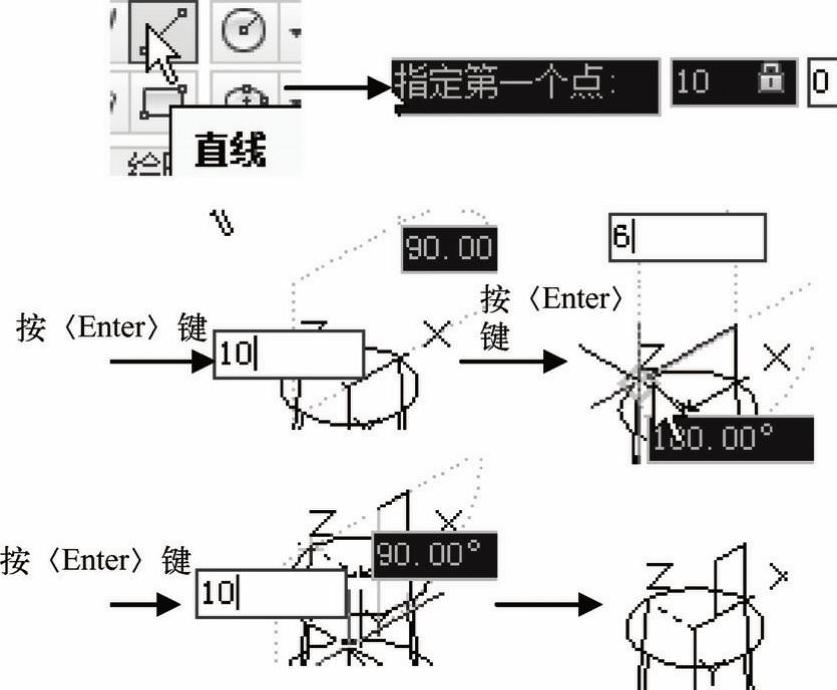

13）绘制矩形。在新的UCS中，单击“直线”978-7-111-49664-9-Chapter10-26.jpg按钮，在弹出“指定第一点”时，输入“10，0”按〈Enter〉键，打开正交模式，然后沿Y轴负方向移动光标，输入“10”按〈Enter〉键，接着沿X轴负方向移动光标，输入“6”按〈Enter〉键，接着沿Y轴正向移动光标，输入“10”按〈Enter〉键，最后命令行输入C，闭合图形，如图10-17所示。


图10-17 绘制旋转截面

14）创建面域。将上一绘制的矩形创建为面域。

15）旋转绘制圆孔。单击“建模”工具栏中“旋转”978-7-111-49664-9-Chapter10-28.jpg按钮，选择上一步创建的面域为旋转对象，指定整体实体中轴为旋转轴，旋转角度输入“360”按〈Enter〉键，完成旋转，如图10-18所示。


图10-18 旋转

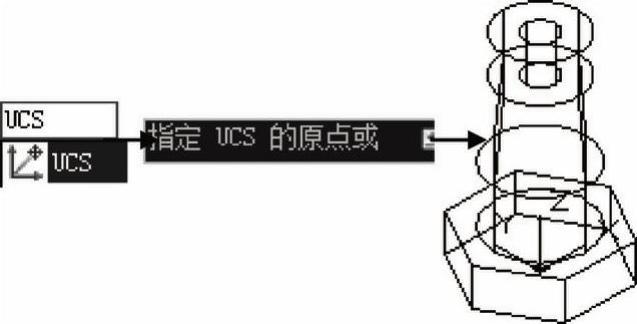

16）新UCS创建。在命令行输入UCS按〈Enter〉键，再输入W按〈Enter〉键，将UCS重置到WCS，如图10-19所示。然后需要将UCS沿Z轴正方向移动25，重复步骤5）操作，移动距离改为25，如图10-20所示。


图10-19 重置UCS


图10-20 新UCS

17）绘制螺旋线。单击“绘图”工具栏中“螺旋”978-7-111-49664-9-Chapter10-32.jpg按钮，根据命令行提示指定圆心，输入“0，0”按〈Enter〉键，然后输入底面圆半径“13”按〈Enter〉键，接着输入顶面圆半径“13”按〈Enter〉键，最后输入高度“20”按〈Enter〉键，完成绘制如图10-21所示。


图10-21 绘制螺旋线

18）设置螺旋线参数。双击上一步绘制的螺旋线，弹出图像特性的窗口，将“圈”改为5按〈Enter〉键，关闭窗口，如图10-22所示。


图10-22 螺旋线特性

19）在图形任意位置绘制一个直径为2的圆形。

20）扫掠螺旋线。单击“建模”工具栏中“扫掠”978-7-111-49664-9-Chapter10-35.jpg按钮，按命令行提示选择上一步绘制的圆为扫掠对象按〈Enter〉键，然后选择螺旋线为扫掠的路径按〈Enter〉键，完成扫掠如图10-23所示。


图10-23 扫掠螺旋线

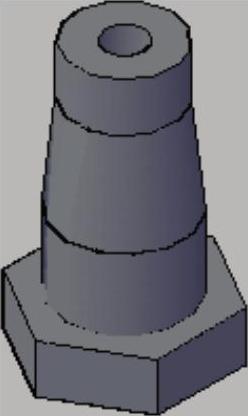

21）在菜单栏中选择“视图”→“视觉样式”→“概念”命令，得到的模型效果如图10-24所示。


图10-24 概念视图样式
