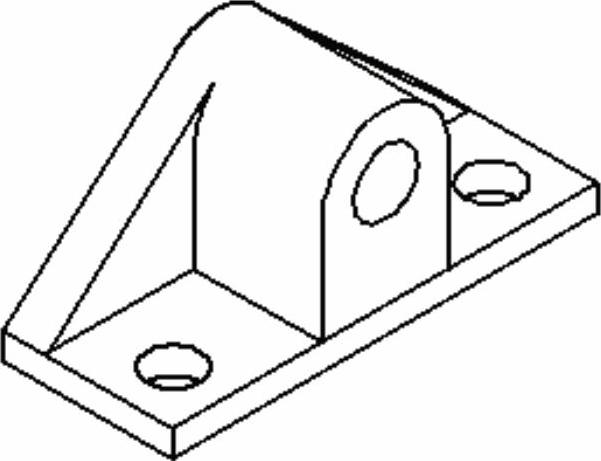

以常用配件轴承座为例，如图9-69所示，综合运用轴测图中绘图的方法与技巧。

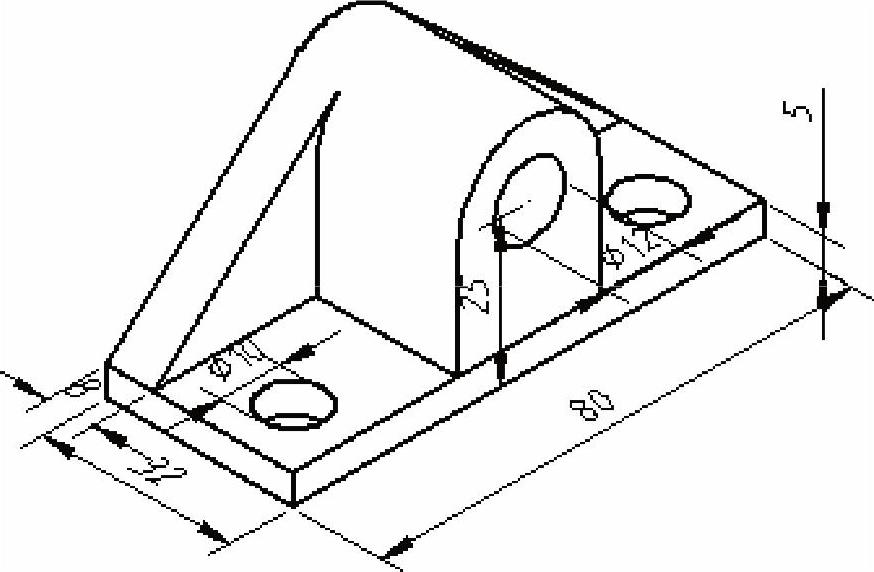

图9-69 轴承座等轴测图

【思路分析】

轴测座的绘制同样由底座开始（见图9-70）；然后到轴承孔（见图9-71）；再到两边的肋板（见图9-72）；最后标注尺寸并做调整（见图9-73）。

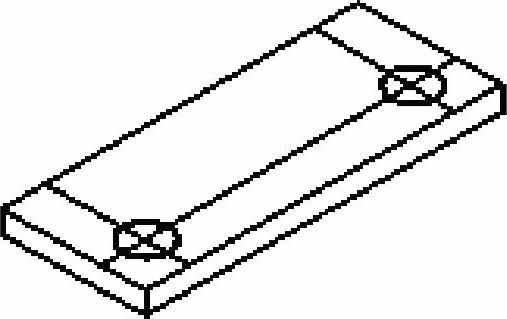

图9-70 底板的绘制

图9-71 轴承孔与肋板的绘制

图9-72 修改等轴测图

图9-73 标注尺寸

【光盘文件】

——参见附带光盘中的“END\Ch9\9-3-2.dwg”文件。

——参见附带光盘中的“AVI\Ch9\9-3-2.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。

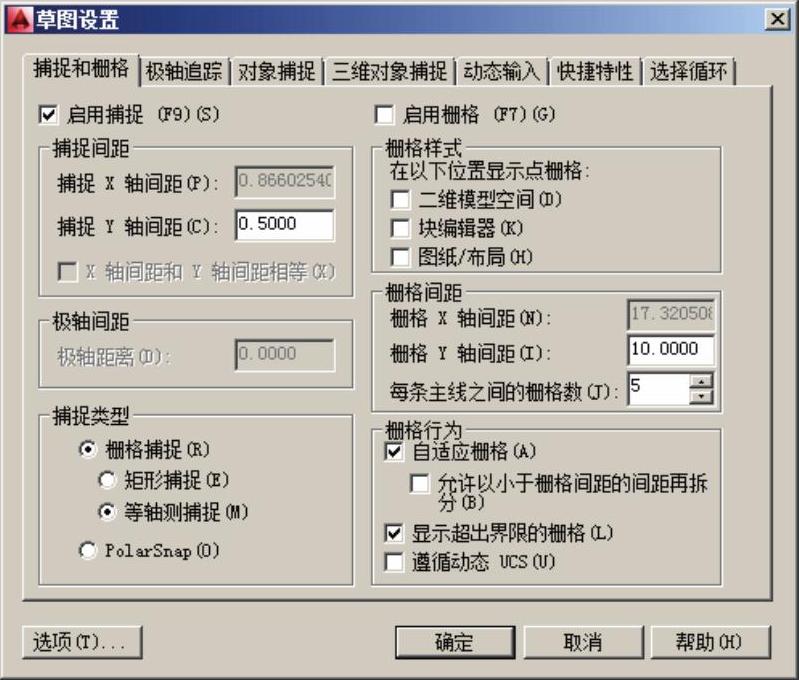

2）将光标指向“应用程序”状态栏中的“捕捉”按钮，单击鼠标右键，在弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框，其中的“捕捉和栅格”选项卡处于选中状态，在“捕捉类型”选项组中，选择“等轴测捕捉”单选按钮，如图9-74所示。最后，单击“确定”按钮。

图9-74 设置等轴测绘图环境

3）绘制轴测座底板。打开正交模式，将“轮廓线”设置为当前层，单击“绘图”工具栏中“直线”按钮，任意位置作为第一点，采用正交模式下，光标指定方向，命令行输入数值的方法，准确绘制底板，在绘制过程中，需要合理地按〈F5〉键，切换等轴测视图平面，绘制结果与底板尺寸如图9-75所示。

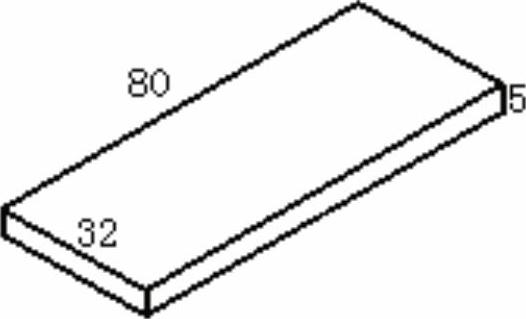

图9-75 绘制轴测座底板

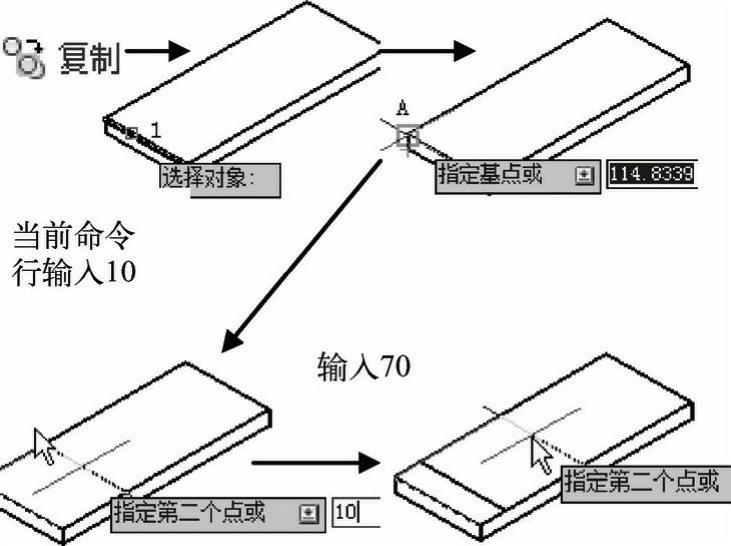

4）绘制等轴测圆定位辅助线。按〈F5〉键，直到命令行会提示“命令:＜等轴测平面 俯视＞”，光标夹角改变，切换到俯视平面。单击“修改”面板“复制”按钮，选择直线1确认，以底板点A为第一基点，移动光标往右上方，在命令行输入“10”确认，再输入“70”确认，如图9-76所示。

图9-76 绘制纵向定位辅助线

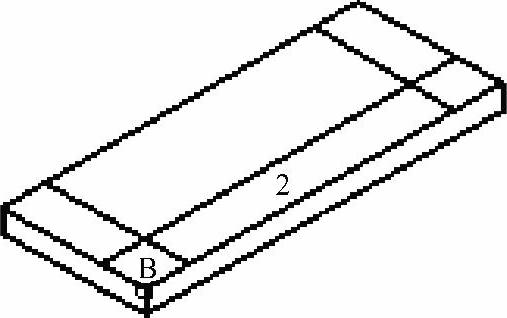

绘制横向定位辅助线。激活“复制”命令，采用上面相同的方法绘制横向定位线，复制对象为直线2，第一基点为点B，偏移的距离定为10，方向为左上方，如图9-77所示。

图9-77 绘制等轴测圆定位辅助线

5）绘制底板上等轴测圆。继续在俯视视图中绘图，单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，选定上一步辅助直线的交点为圆心，命令行提示半径输入“5”按〈Enter〉键确认，在另一个交点重复绘制一个圆，如图9-78所示。

图9-78 绘制底板上等轴测圆

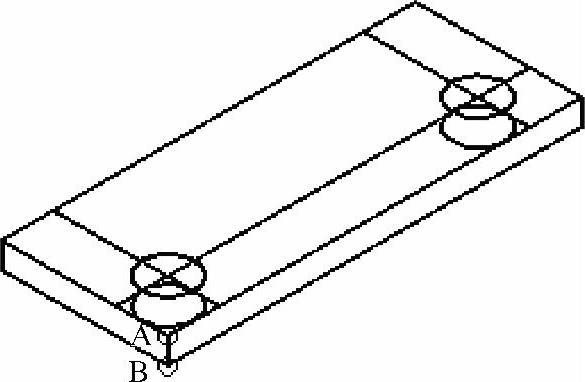

6）复制等轴测圆。单击“修改”面板“复制”按钮，选择上一步绘制的两个圆为复制对象，以底板角点A为第一基点，角点B为第二基点，完成复制，如图9-79所示。

图9-79 复制等轴测圆

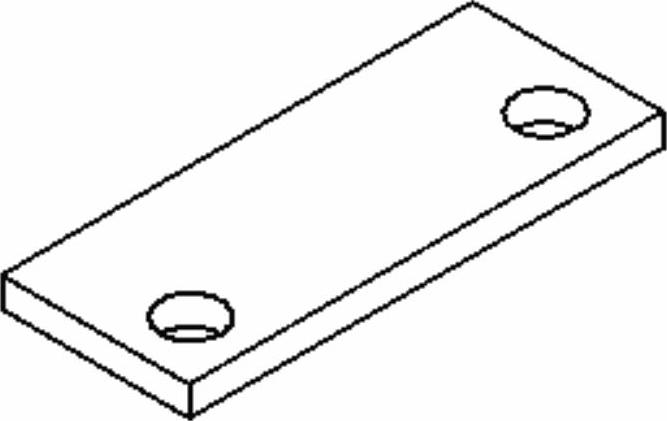

7）删除辅助线，并修剪等轴测圆被遮挡的直线，如图9-80所示。(www.daowen.com)

图9-80 修剪线段

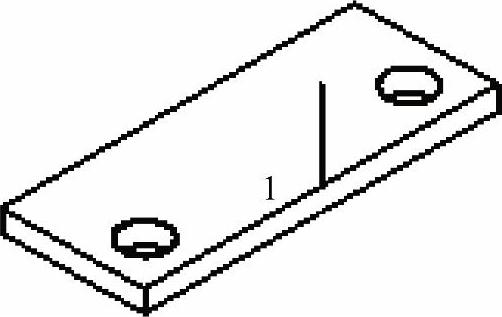

8）在右视图平面状态下，打开“对象捕捉追踪”功能，选择中点的捕捉。单击“绘图”工具栏中“直线”按钮，选择直线1中点为第一点，移动光标竖直向上，当前命令行输入“20”，完成绘制，如图9-81所示。

图9-81 绘制直线

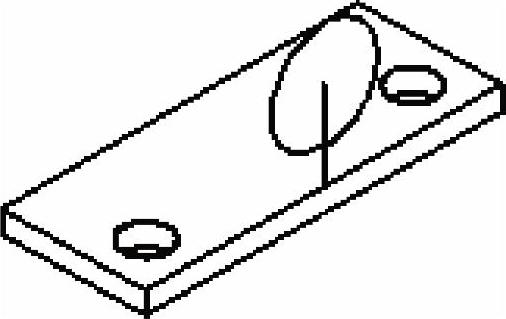

9）绘制右平面等轴测圆。单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，选定上一步辅助直线的上端点为圆心，命令行提示半径输入“12”按〈Enter〉键确认，结果如图9-82所示。

图9-82 轴插入点

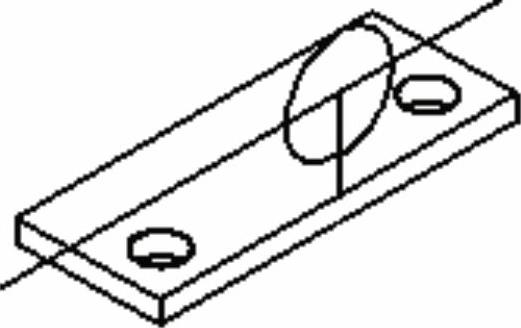

10）绘制构造线。单击“绘图”工具栏中“构造”按钮，根据命令行提示，指定上一步等轴测圆圆心为第1点，在正交水平方向任意点为第2点，完成绘制，如图9-83所示。

图9-83 绘制构造线

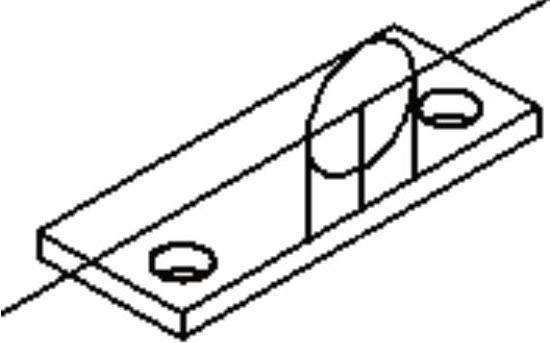

11）单击“绘图”工具栏中“直线”按钮，分别以构造线与圆的两个交点为第1点，竖直方向与底座交点为第2点，绘制两条直线，如图9-84所示。

图9-84 绘制两条直线

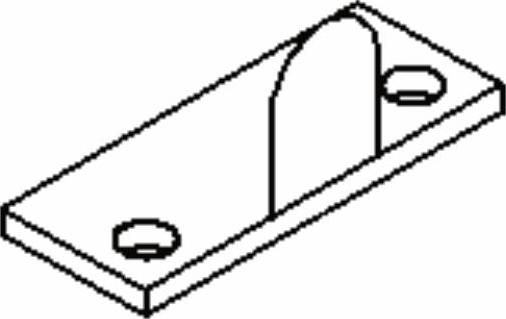

12）修剪右平面图形。使用“修剪”和“删除”命令，将上一步的图形修改成如图9-85所示。

图9-85 修剪右平面图形

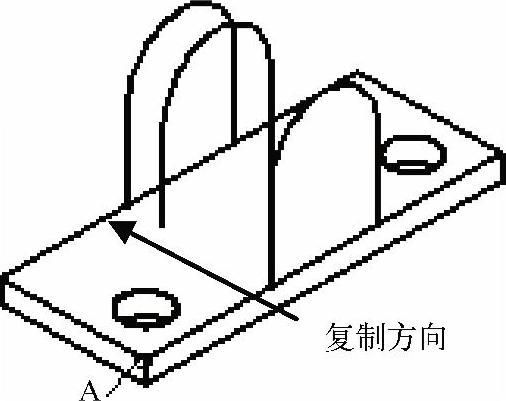

13）复制右平面。按〈F5〉键，直到命令行会提示“命令:＜等轴测平面 俯视＞:”，光标夹角改变，切换到俯视平面。单击“修改”面板“复制”按钮，选择右平面竖板的图形（一段半圆弧和两条直线），以底板角点A为第一基点，移动光标往左上方，在命令行输入“24”，按〈Enter〉键确认，再输入“32”，按〈Enter〉键确认，完成复制，如图9-86所示。

图9-86 复制右平面图形

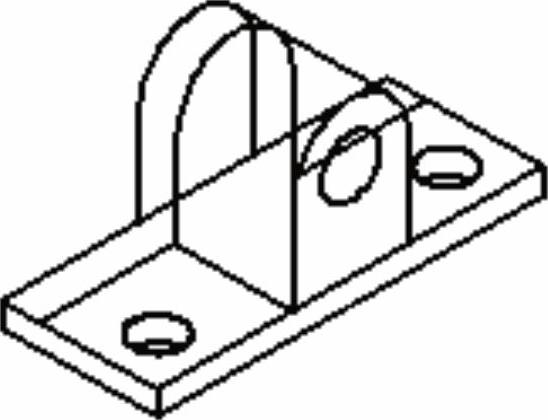

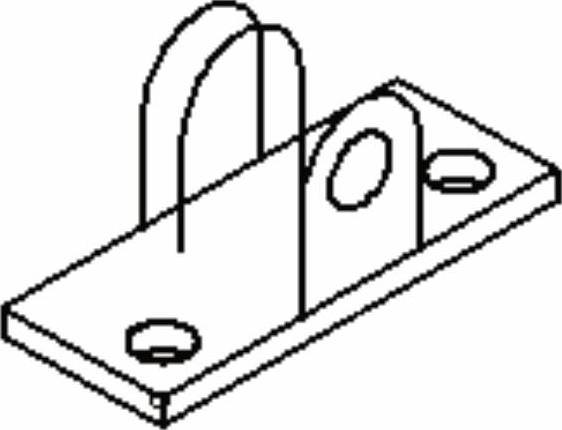

14）绘制右平面轴承孔。单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，选定外圆弧圆心端点为圆心，命令行提示半径输入“6”按〈Enter〉键确认，结果如图9-87所示

图9-87 绘制右平面轴承孔

15）切换到俯视图平面，绘制轮廓线，如图9-88所示。

图9-88 绘制直线

16）绘制肋板。通过连接圆弧部分的象限点与底板接点，绘制直线来绘制左右肋板，如图9-89所示。

图9-89 绘制肋板

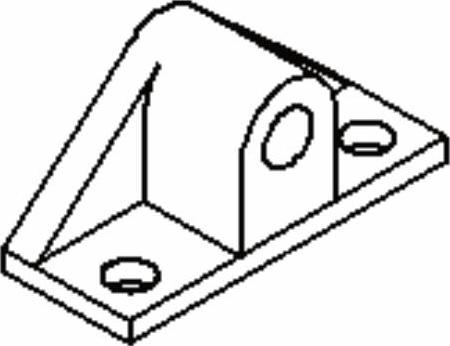

17）修剪图形。用“修剪”和“删除”命令修改等轴测图，如图9-90所示。

图9-90 修剪图形

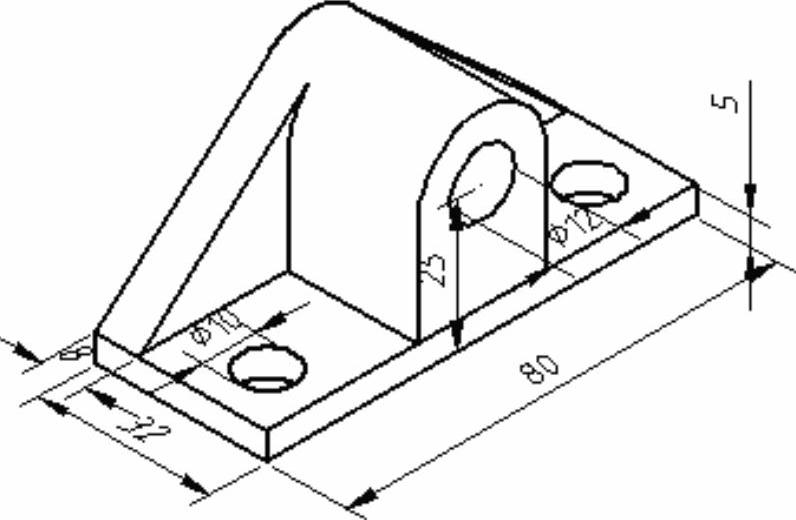

18）标注与倾斜尺寸，如图9-91所示。

图9-91 标注与倾斜尺寸

19）保存文件。
