角码用等轴测环境表达比二维零件图更加直观，等轴测图尺寸如图9-57所示。

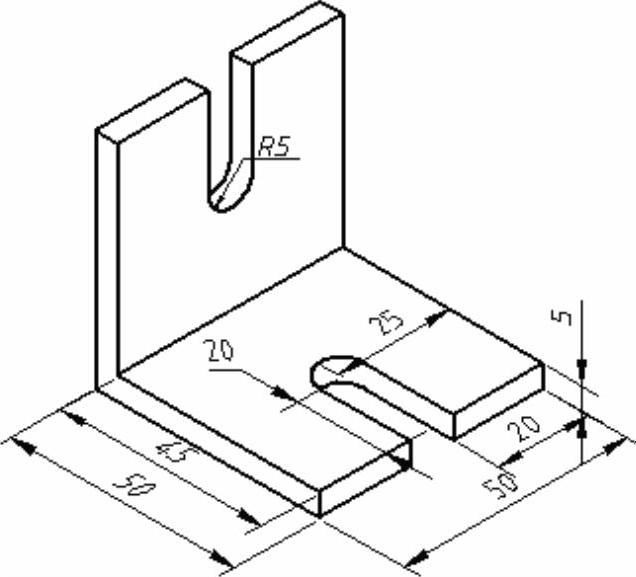

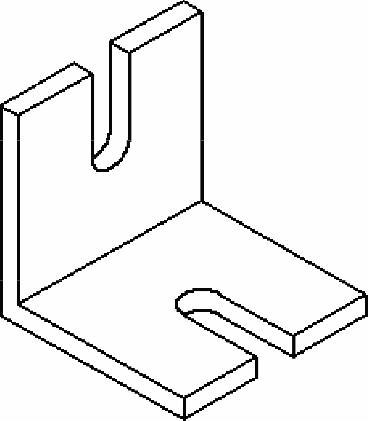

图9-57 角码等轴测图

【思路分析】

观察图形，虽然角码是由两个相同的图形成90°组成的，但是在等轴测环境中，旋转和阵列是不能直接绘制出来的。首先绘制直线部分（见图9-58），然后绘制圆角并删除多余线条（见图9-59），最后标注尺寸并调整（见图9-57）。

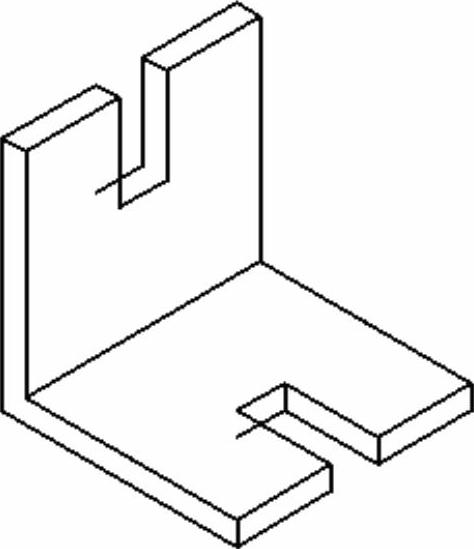

图9-58 绘制直线图形

图9-59 绘制等轴测圆并修剪

【光盘文件】

——参见附带光盘中的“END\Ch9\9-3-1.dwg”文件。

——参见附带光盘中的“AVI\Ch9\9-3-1.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了中“应用1”设置好的图层特性。

2）将鼠标指针指向“应用程序”状态栏中的“捕捉”按钮，单击鼠标右键，在弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框，其中的“捕捉和栅格”选项卡处于选中状态，在“捕捉类型”选项组中，选择“等轴测捕捉”单选按钮。最后，单击“确定”按钮。

3）绘制底板左视平面。初次进入等轴测环境，默认进入左视图平面。打开正交模式，将“轮廓线”设置为当前层，单击“绘图”工具栏中“直线”按钮，任意位置作为第1点，以图9-60中A点为起点，各条线段的方向与长度，如图9-60所示。在绘图过程中，光标沿着箭头的方向移动一定距离，并在当前命令行输入对应的数值就能准确绘制直线。

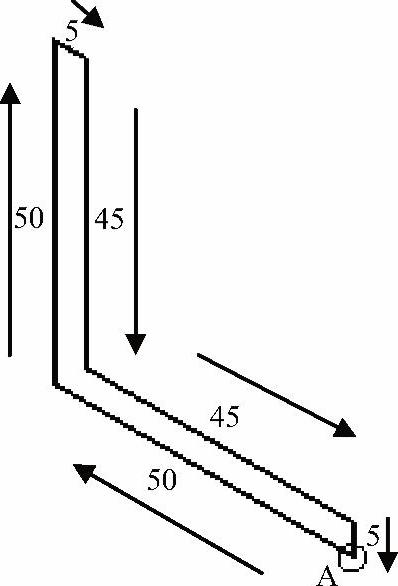

图9-60 绘制左平面

4）在绘制直线过程中，可任意切换等轴测平面，而不会打断直线绘制命令。绘制如图9-61的直线，需要灵活切换等轴测平面才能快速绘制。

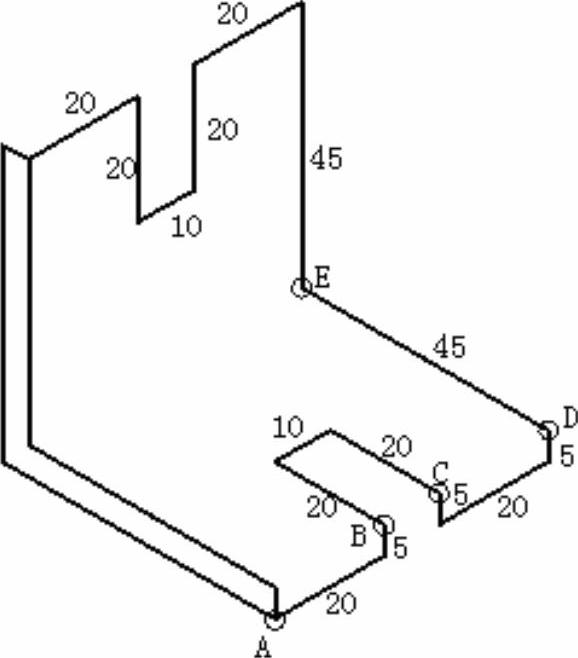

图9-61 切换视图状态绘制直线

首先按两次〈F5〉键，使等轴测图平面切换到右视图平面状态，激活“直线”命令，同样以A点为起点，类似步骤3）方l法绘制两条直线（长度与方向见图9-61，下l同），到达B点后，按两次〈F5〉键，使等l轴测图平面切换到俯视图平面状态，再绘制‘三条直线，依次绘制直线，其中切换视图状态的情况，如表9-4所示。

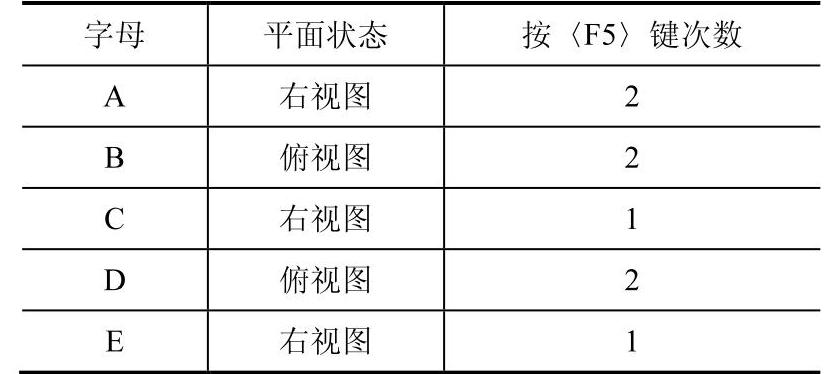

表9-4 切换等轴测图视图状态

5）重复步骤4）方法，补充其他直线部分，绘制好全部直线部分如图9-62所示。(www.daowen.com)

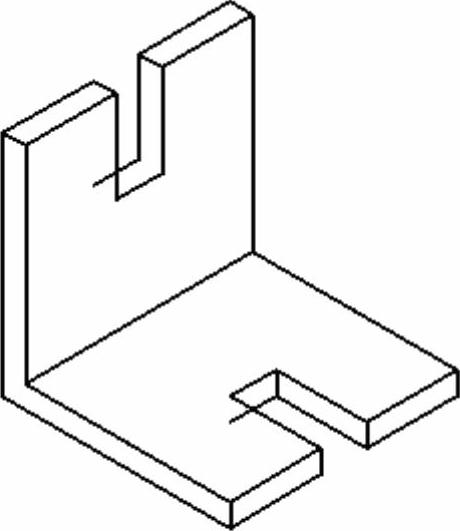

图9-62 绘制剩下的直线

6）绘制等轴测圆。在本等轴测图中，等轴测圆一共需要绘制4个，分别在俯视图平面和右视图平面各两个。首先绘制右视图平面的。按〈F5〉键，直到命令行会提示“命令:＜等轴测平面 右视＞:”，光标夹角改变，切换到右视平面。打开“对象捕捉追踪”功能，选择中点的捕捉。单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，直线1中点为圆心，命令行提示半径输入“5”，按〈Enter〉键确认，如图9-63所示。

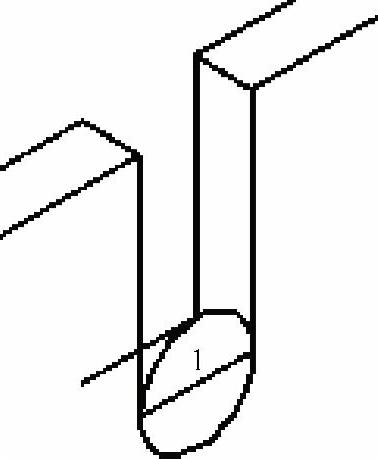

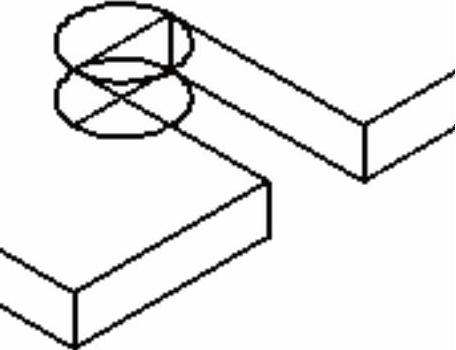

图9-63 绘制等轴测圆

7）复制等轴测圆。单击“修改”面板“复制”按钮，选择上一步绘制的等轴测圆确认，以其圆心为第一基点确认，直线2中点为第二基点，完成复制，如图9-64所示。

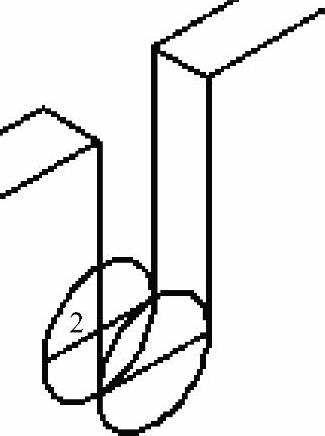

图9-64 复制等轴测圆

8）按两次〈F5〉键，直到命令行会提示“命令:＜等轴测平面 俯视＞”，光标夹角改变，切换到俯视平面。重复步骤6）和7），绘制和复制俯视图平面的等轴测圆，如图9-65所示。

图9-65 绘制和复制等轴测圆

9）修剪图形。使用“修剪”和“删除”命令，将上一步的图形修改成如图9-66所示。

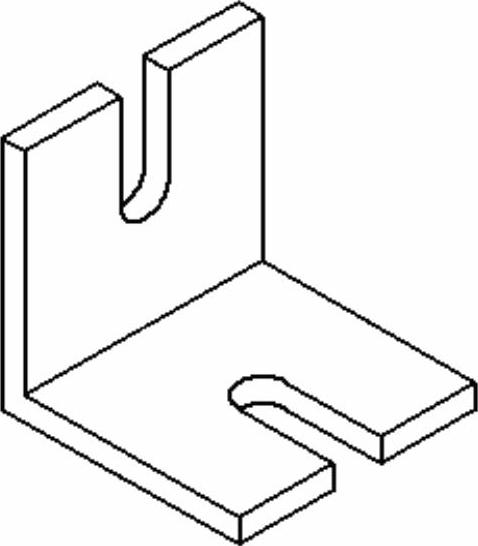

图9-66 修剪后的图形

10）将“细实线”设置为当前层，单击“注释”工具栏中“对齐”按钮，使用“对齐”命令，标注所以需要的尺寸，如图9-67所示。

图9-67 标注尺寸

11）标注圆弧的半径。使用“多重引线”和“单行文字”命令，标注圆弧半径，如图9-67所示。

12）倾斜尺寸。选择功能区中的“注释”选项卡，打开“注释”面板组，在展开的“标注”面板中单击“倾斜”按钮，激活命令，根据不同尺寸的位置，倾斜不同角度，如图9-68所示。

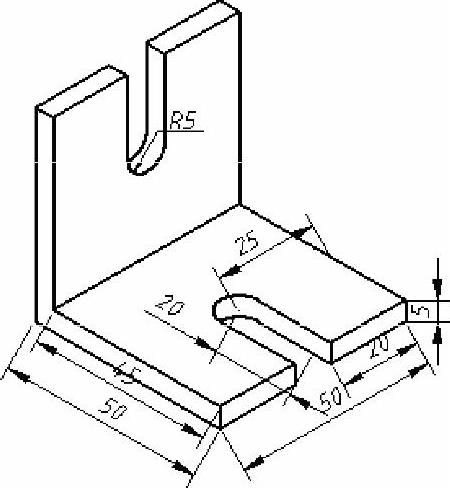

图9-68 倾斜尺寸与文字

13）倾斜标尺文字角度。根据文字位置的不同，修改它们的尺寸标注样式，标注样式的设置见本章9.1.3中2，如图9-68所示。

14）保存文件。
