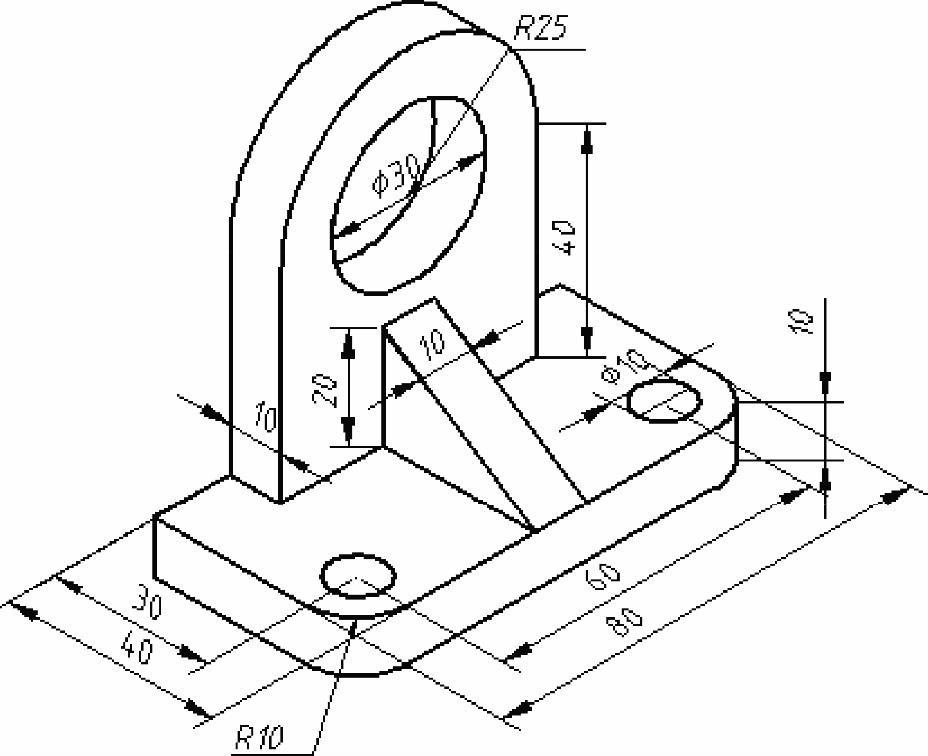

这是一个比较简单的机械零件图，而且比较常见，因为二维零件图表示直观性不够，所以轴测图的表示更容易让人理解，如图9-24所示。

图9-24 零件尺寸图

【思路分析】

根据图形的特点，需要绘制较多的圆角。首先绘制直线部分（见图9-25）；然后绘制圆，再作修剪删除多余的线段（见图9-26）；最后绘制加强肋（见图9-27）。

图9-25 绘制直线部分

图9-26 绘制竖板

图9-27 绘制加强肋

【光盘文件】

——参见附带光盘中的“END\Ch9\9-2-l.dwg”文件。

——参见附带光盘中的“AVI\Ch9\9-2-1.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。

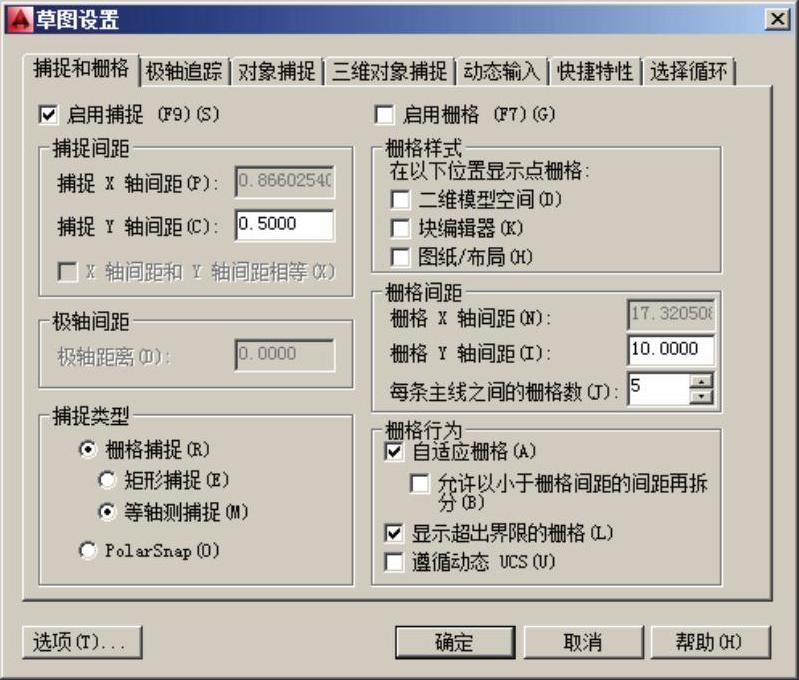

2）将鼠标指针指向“应用程序”状态栏中的“捕捉”按钮，单击鼠标右键，在弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框，其中的“捕捉和栅格”选项卡处于选中状态，在“捕捉类型”选项组中，选择“等轴测捕捉”单选按钮，如图9-28所示，最后单击“确定”按钮。

图9-28 设置等轴测绘图环境

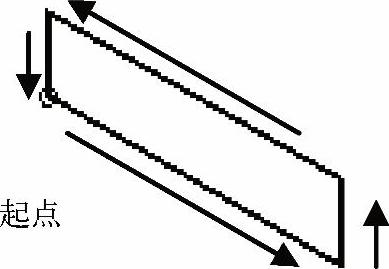

3）绘制底板左视平面。初次进入等轴测环境，默认进入左视图平面。打开正交模式，将“轮廓线”设置为当前层，单击“绘图”工具栏中“直线”按钮，任意位置作为第一点，光标斜下方移动一定距离后，输入“40”并按〈Enter〉键。再沿垂直方向移动光标，输入“10”并按〈Enter〉键。光标再斜上方移动一定距离后，输入“40”并按〈Enter〉键。最后命令行输入C，闭合图形，完成绘图，如图9-29所示。

图9-29 绘制轴测图左视平面

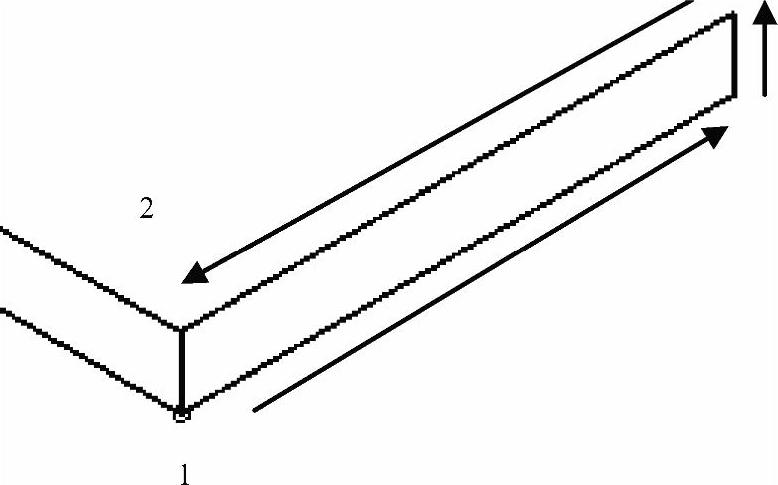

4）绘制底板右视平面。按两次〈F5〉键，此时命令行会提示“命令:＜等轴测平面 右视＞:”，光标夹角改变，切换到右视平面。单击“绘图”工具栏中“直线”按钮，上图右下角点1为起点，光标斜上方移动一定距离后，输入80并按〈Enter〉键。再沿垂直方向移动光标，输入10并按〈Enter〉键。光标回到点2，完成绘制，如图9-30所示。

图9-30 绘制制底板右视平面

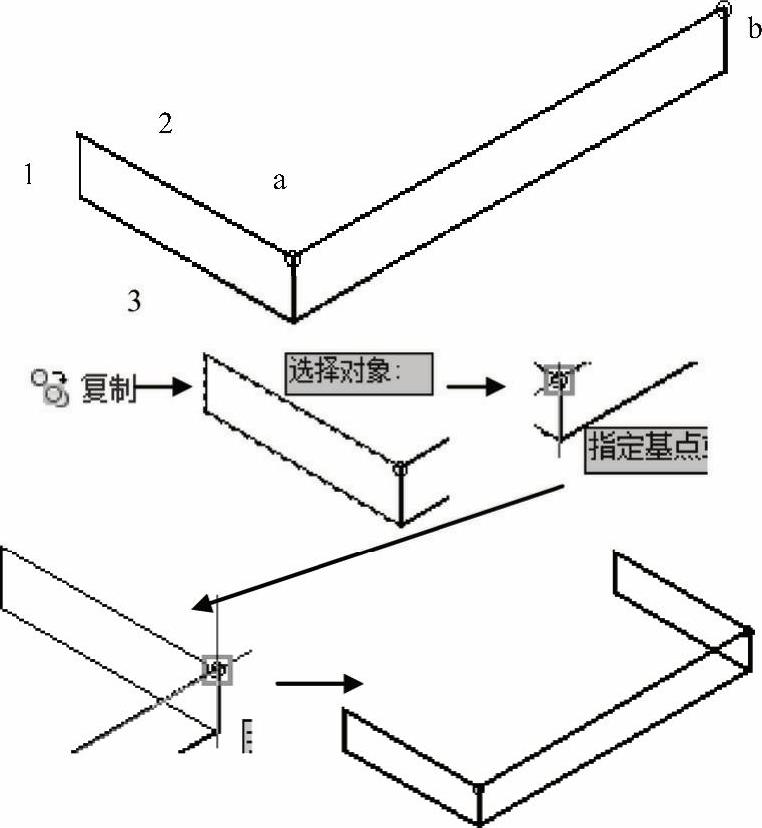

5）复制直线。单击“修改”面板“复制”按钮，选择图9-31中的直线1、2、3，按〈Enter〉键确认后，选择点a为基点按〈Enter〉键确认，移动到点b作为复制基点，完成复制。

图9-31 复制直线

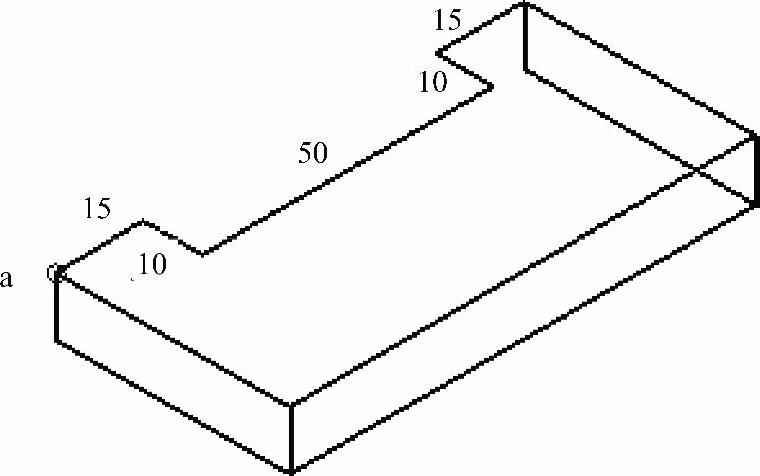

6）绘制底板俯视平面。按两次〈F5〉键，此时命令行会提示“命令:＜等轴测平面 俯视＞:”，光标夹角改变，切换到俯视平面。单击“绘图”工具栏中“直线”按钮，上图左下角点a为起点，沿图9-32所示各直线方向和角度，绘制各段直线。

图9-32 绘制底板俯视平面

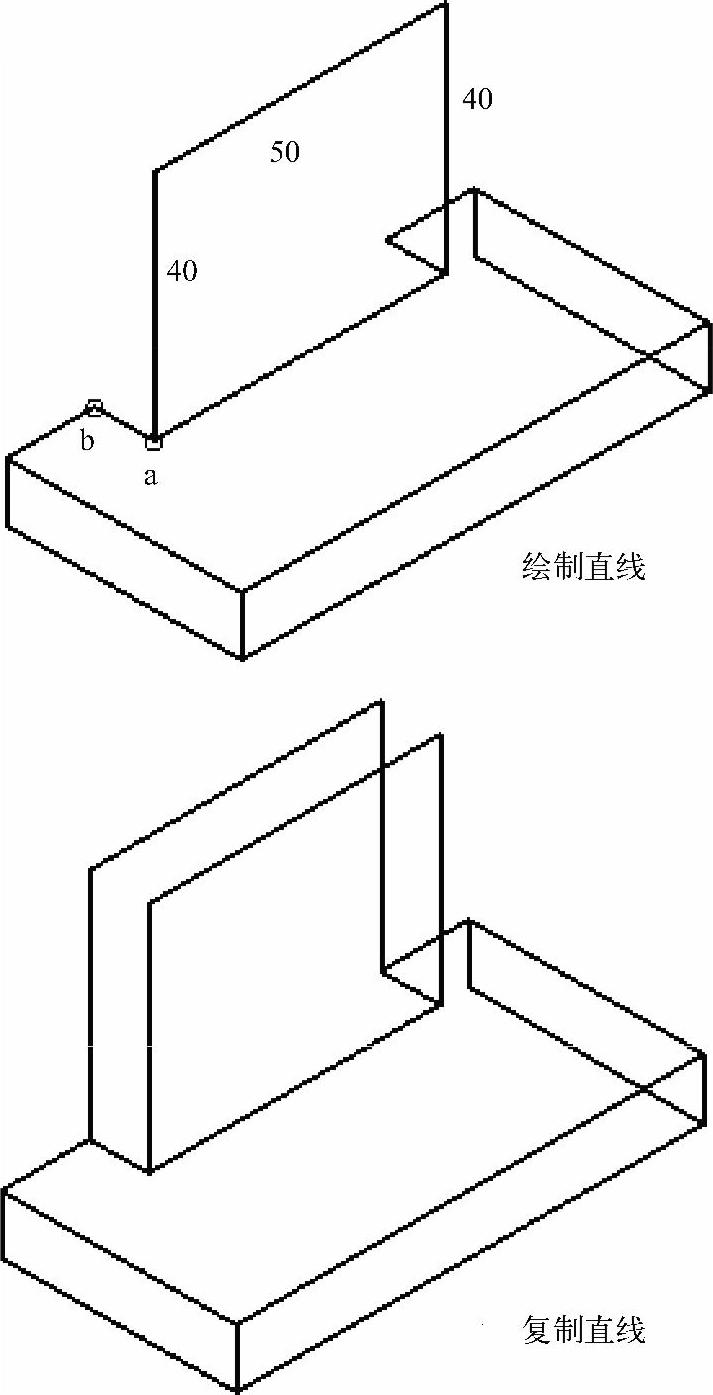

7）绘制竖板的直线部分。按一次〈F5〉键，此时命令行会提示“命令:＜等轴测平面右视＞:”，光标夹角改变，切换到右视平面。单击“绘图”工具栏中“直线”按钮，上图左下角点a为起点，沿图9-33所示各直线方向和角度，绘制各段直线。绘制完成后，使用“复制”命令，以a点为基点复制刚刚绘制的直线到以b点为基点的位置。

图9-33 绘制竖板的直线部分

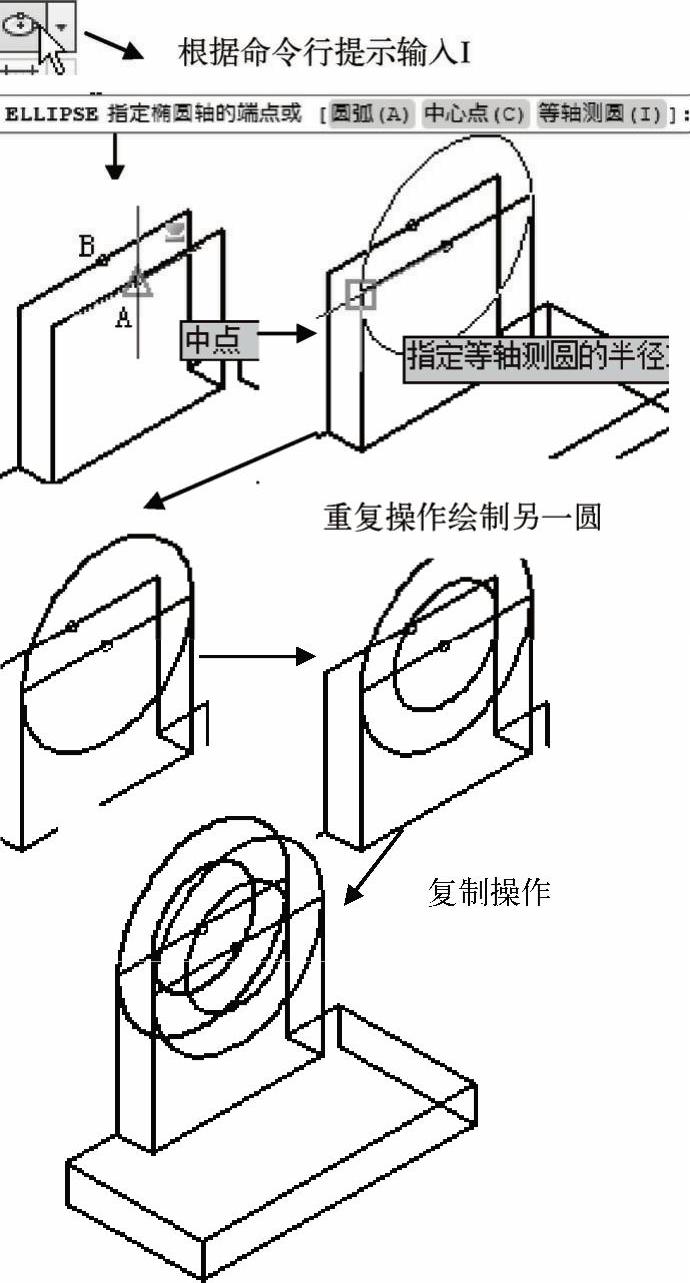

8）绘制等轴测圆。单击“绘图”工具栏中“椭圆”按钮，或者在命令行输入ELLIPSE，根据命令行提示，输入I绘制等轴测圆绘制，选定中心线中点A为圆心，命令行提示半径输入“25”按〈Enter〉键确认。按下空格键，重复命令输入，同样以A点为圆心，半径输入“10”绘制第二个圆。绘制完成后，使用“复制”命令，以A点为基点复制刚刚绘制的两个轴测圆到以B点为基点的位置，如图9-34所示。

图9-34 绘制等轴测圆(www.daowen.com)

9）修剪图形。单击“修改”面板“修改”按钮，修改相关线段，并使用删除操作，将上一步绘制后的图形修剪成如图9-35所示的图形。

图9-35 修剪和删除线段

10）绘制辅助直线。单击“绘图”工具栏中“直线”按钮，绘制辅助直线，其中直线的位置和长度，如图9-36所示。

图9-36 绘制定位直线

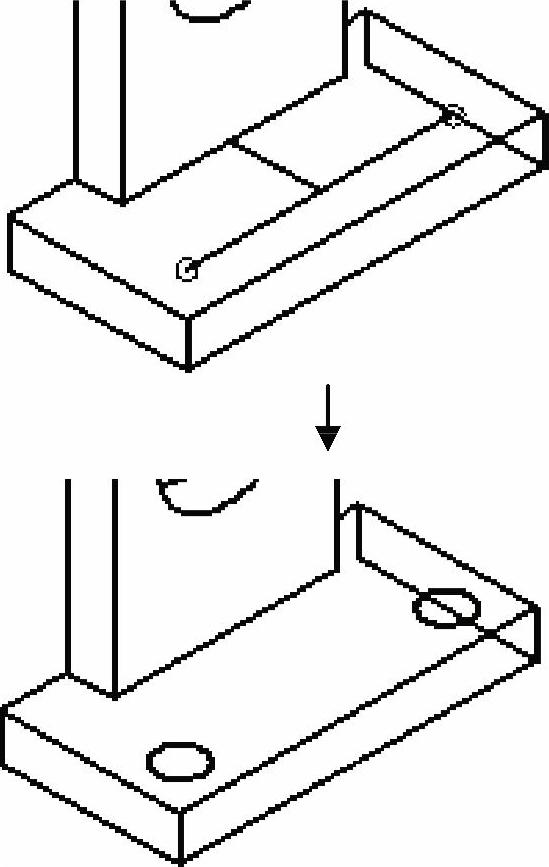

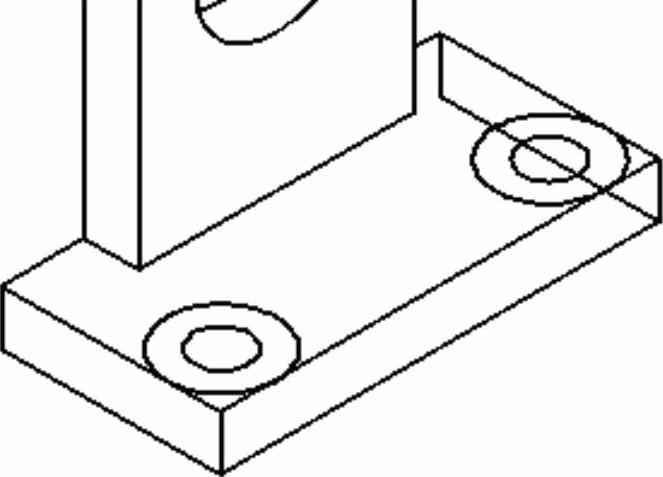

11）绘制底板圆孔。按两次〈F5〉键，此时命令行会提示“命令:＜等轴测平面 俯视＞:”，光标夹角改变，切换到俯视平面。单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，选定上一步辅助直线的两个端点为圆心，命令行提示半径输入“5”按〈Enter〉键确认。绘制两个等俯视面的两个等轴测圆。删除辅助直线后，如图9-37所示。

图9-37 绘制底板圆孔

12）绘制圆角。单击“绘图”工具栏中“椭圆”按钮，根据命令行提示，输入I绘制等轴测圆绘制，选定上一步两个小圆圆心为圆心，命令行提示半径输入“10”按〈Enter〉键确认，如图9-38所示。

图9-38 绘制底板圆角的等轴测圆

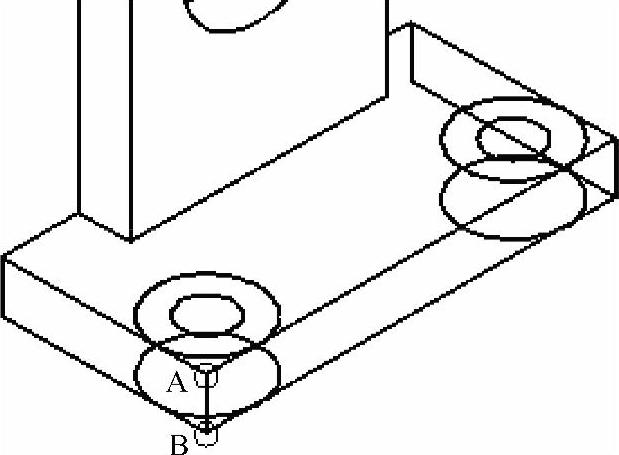

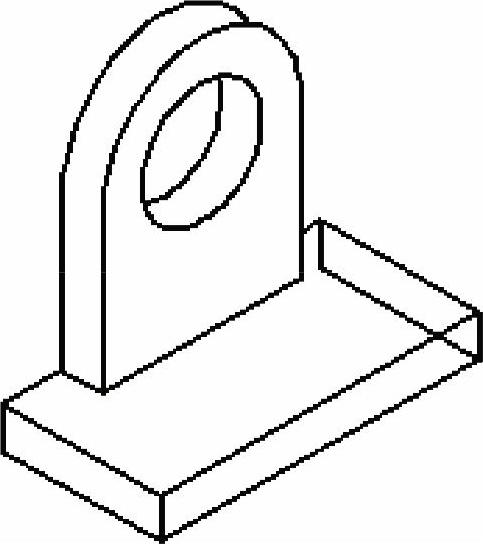

13）复制椭圆。选择上一步绘制的两个椭圆，进行复制，复制的基点可以选择图9-39所示的A和B点。

图9-39 复制椭圆

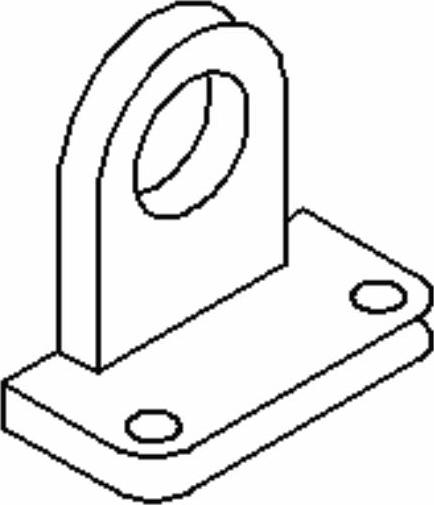

14）修剪圆角。修剪直线和圆弧并删除多余的直系，结果如图9-40所示。

图9-40 修剪圆角

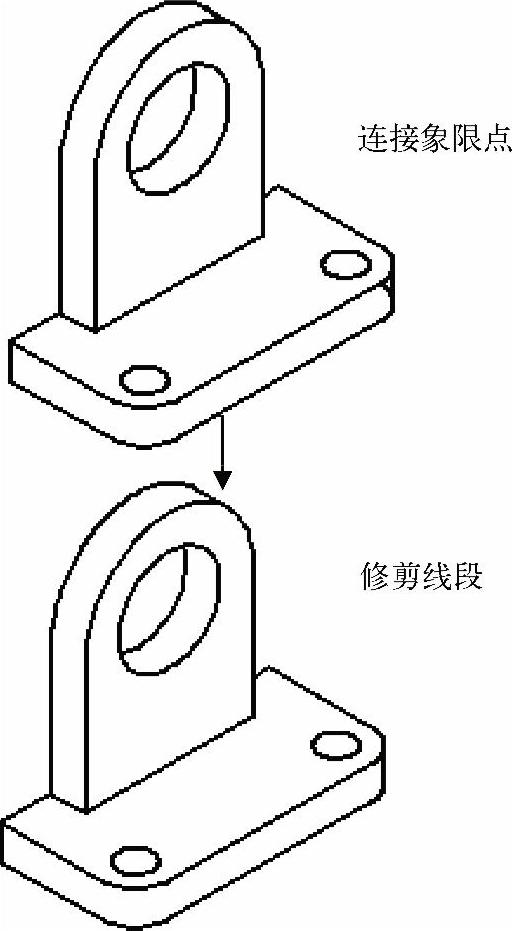

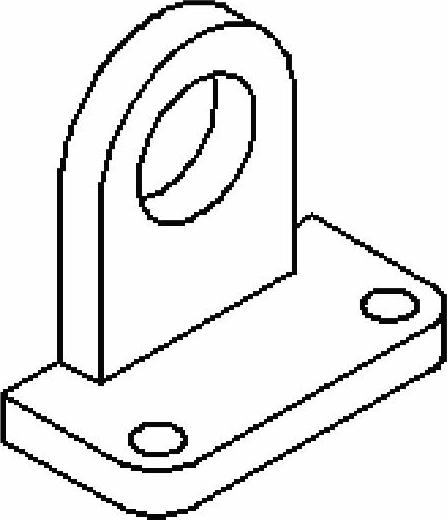

15）绘制圆弧母线。打开“对象捕捉追踪”功能，选择象限点的捕捉。单击“绘图”工具栏中“直线”按钮，绘制连接圆弧象限点的直线，然后对图形进行修剪，如图9-41所示。

图9-41 绘制圆弧母线

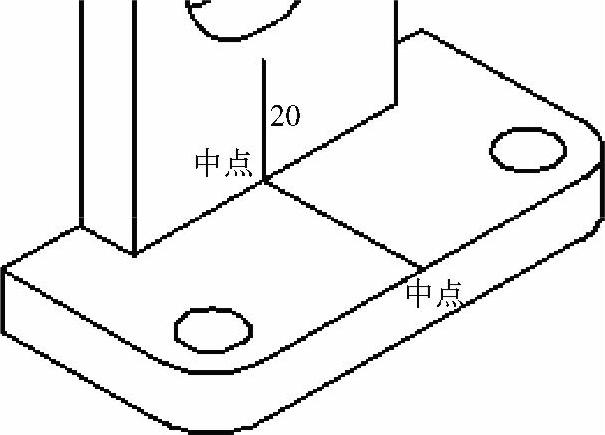

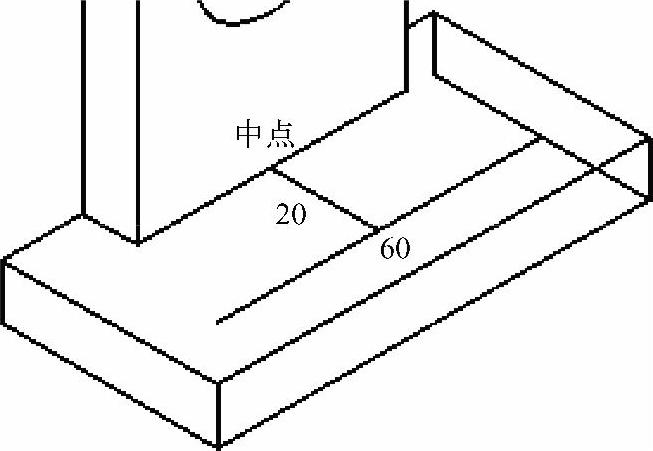

16）绘制加强肋中心线。使用“直线”绘制加强肋的中心线，其中中心线的位置与长度如图9-42所示。

图9-42 绘制加强肋中心线

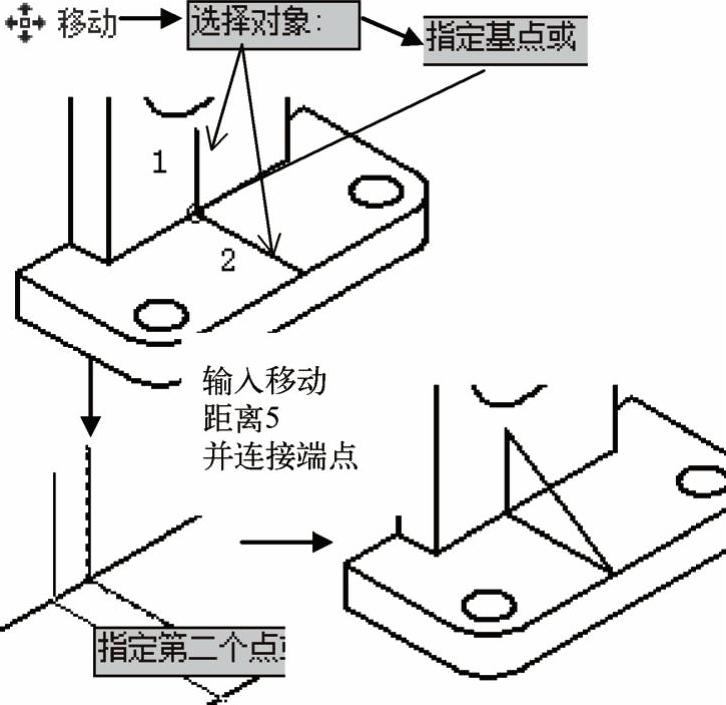

17）按一次〈F5〉键，切换到右视图平面。单击“修改”面板“移动”按钮，选择上一步绘制的中线，以交点为基点，沿斜下方移动光标，输入“5”完成移动。最后用直线连接两个直线端点，如图9-43所示。

图9-43 移动加强肋中心线

18）复制方法绘制加强肋。单击“修改”面板“复制”按钮，选择上一步绘制的三条直线，以任意交点为基点，沿斜上方移动光标，输入“10”完成复制，如图9-44所示。

图9-44 复制方法绘制加强肋

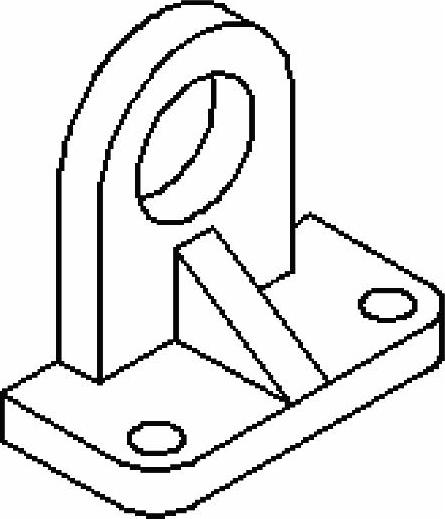

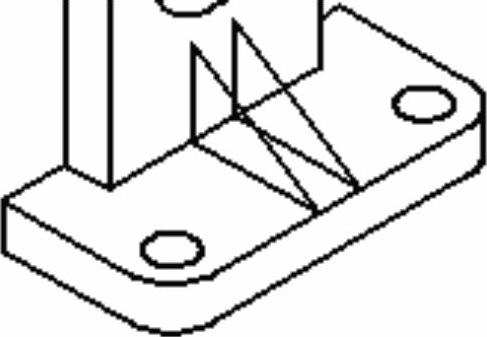

19）修剪和删除加强肋上多余的线段，如图9-45所示。

图9-45 修剪加强肋

20）保存文件为“第9章应用1.dwg”

提示：在等轴测模式下，绘制圆角不能使用正常模式下的圆角命令。
