在轴测图中,一般使用到的封闭图形主要有长方体和圆柱体,其他复杂的图形都是以其为基础来加减拼合一起的。

1.长方体的绘制

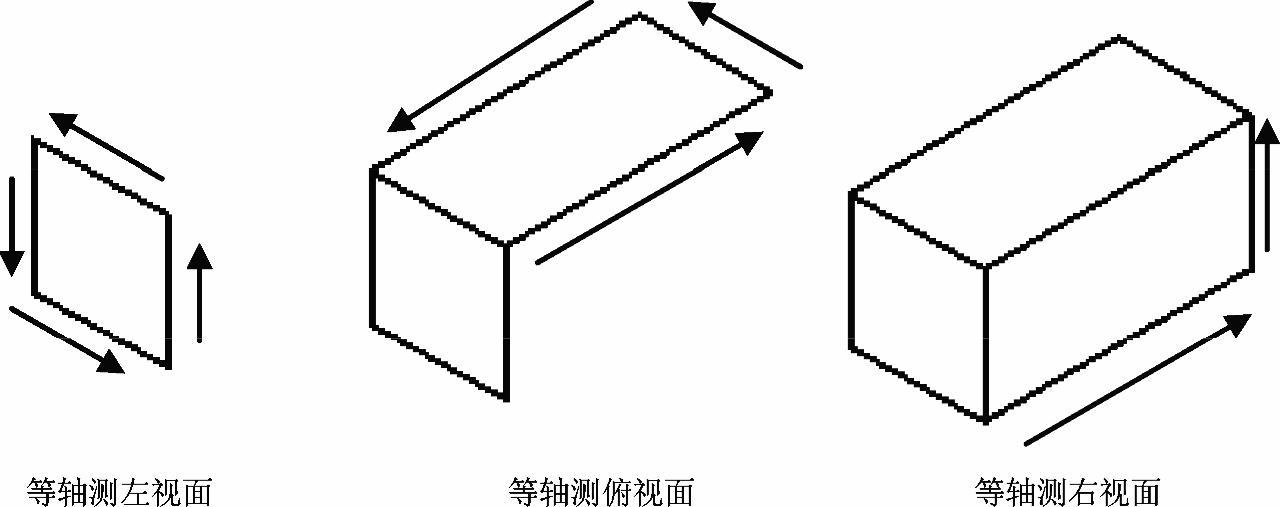

通过正交模式可以绘制轴测模式下最简单的封闭图形。打开正交模式,单击“直线”按钮,首先在等轴测左视面绘制4条边。按下〈F5〉键,切换到等轴测俯视面,绘制3条边。再按一次〈F5〉键,切换到等轴测右视面绘制最后的2条边,如图9-17所示。


图9-17 长方体的绘制

2.圆柱体的绘制

在等轴测模式下,绘制圆需要使用“椭圆”命令来绘制投影圆。下面以绘制立放的圆柱为例。立放的圆柱的等轴测图需要在俯视面状态绘制椭圆,在左视面或者右视面状态绘制圆柱体的母线。

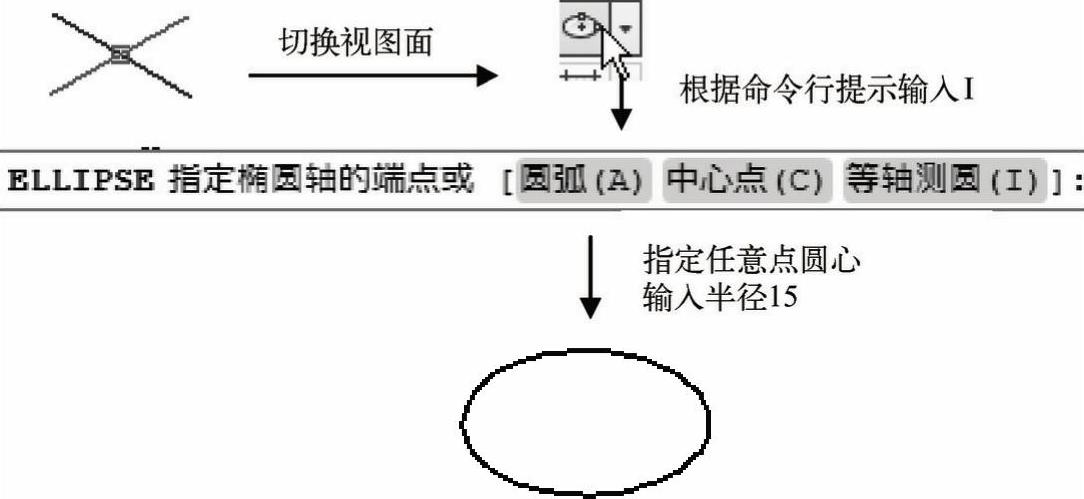

切换到俯视面状态,将“轮廓线”设置为当前层,单击“绘图”工具栏中“椭圆”按钮,或者在命令行输入ELLIPSE,根据命令行提示,输入I绘制等轴测圆绘制,选定任意点为上圆面的圆心,根据命令行输入圆的半径“15”,确认完成绘制,如图9-18所示。


图9-18 绘制上圆面

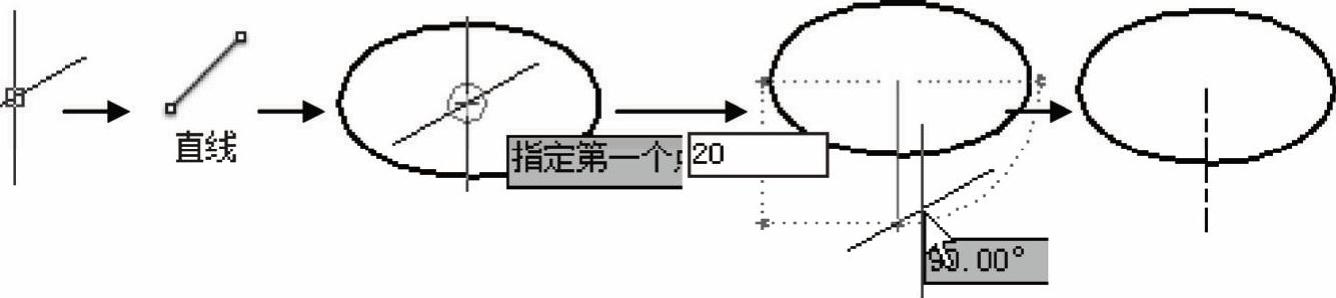

将“中心线”设置为当前层,按一次〈F5〉键,切换到等轴测右视面状态,单击“直线”按钮,以上圆面圆心为第一点,光标向下移动,绘制一条20的直线,如图9-19所示。(www.daowen.com)


图9-19 绘制中心线

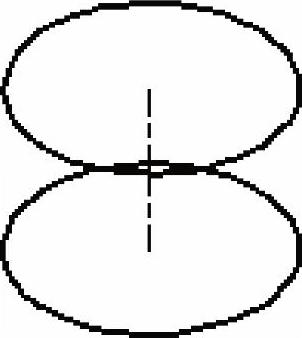

将“轮廓线”设置为当前层,按两次〈F5〉键,切换到等轴测俯视面状态,单击“绘图”工具栏中“椭圆”按钮,输入I绘制等轴测圆绘制,以中心线另一端点为圆心,根据命令行输入圆的半径“15”,确认完成绘制,如图9-20所示。

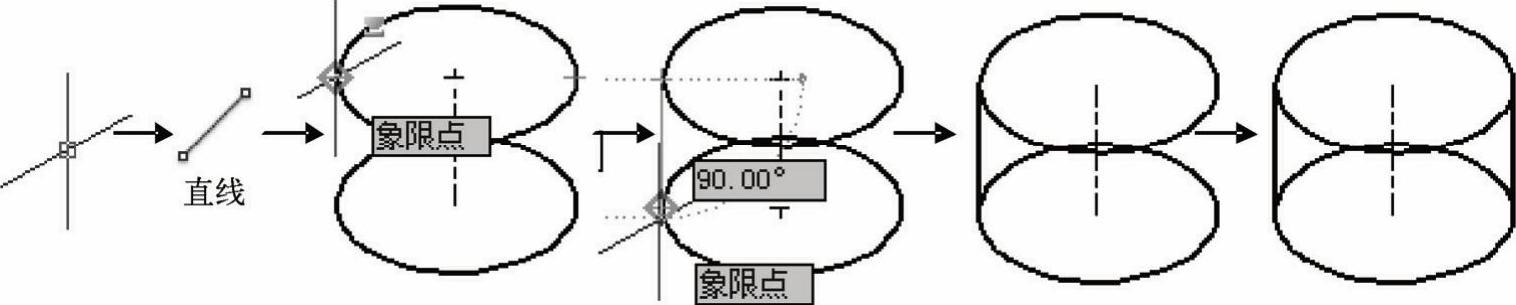

单击“对象捕捉跟踪”按钮,并选择象限点捕捉,单击“绘图”工具栏中“直线”按钮,按一次〈F5〉键,切换到等轴测右视面状态,单击“直线”按钮,移动光标到圆的附近,当出现象限点标志,单击左键选定第一点,在下圆面选定第二点,完成绘制一条母线。同理,绘制另一条母线,如图9-21所示。


图9-20 绘制下圆面


图9-21 绘制母线

最后,修剪图形,如图9-22所示。
