1.轴测图模式的激活

绘制轴测图前要先将绘图模式设置为轴测图模式，并设置光标的显示模式。AutoCAD2014为绘制正等轴测图创建了一个特定的绘图环境。

使用下面两种方法可以激活轴测模式。

（1）使用“应用程序”状态栏

将鼠标指针移到至“应用程序”状态栏中的“捕捉”按钮，或者“栅格”按钮上，单击鼠标右键，在弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框，其中的“捕捉类型”选项组中，选择“等轴测捕捉”单选按钮，如图9-14所示，单击“确定”按钮完成设置。

图9-14 设置轴测模式

（2）使用SNAP命令

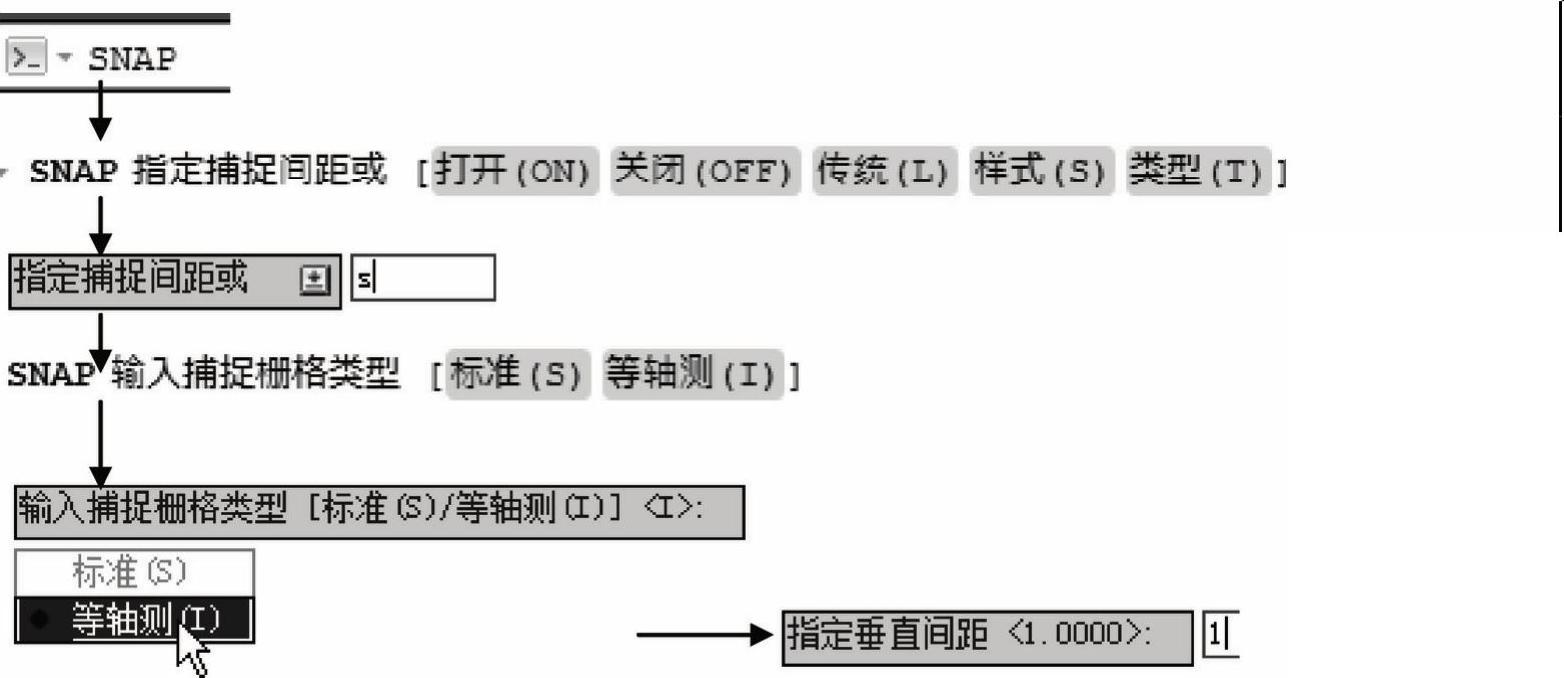

使用SNAP命令中的“类型”选项可以在标注模式和轴测模式下切换。在命令行提示状态下输入SNAP，按空格键或〈Enter〉键确认，根据命令行提示输入S确认，选择指定样式。然后输入I确认，选择等轴测的模式；最后指定垂直间距，一般指定为1，如图9-15所示。(www.daowen.com)

图9-15 使用SNAP命令步骤

2.线条的绘制

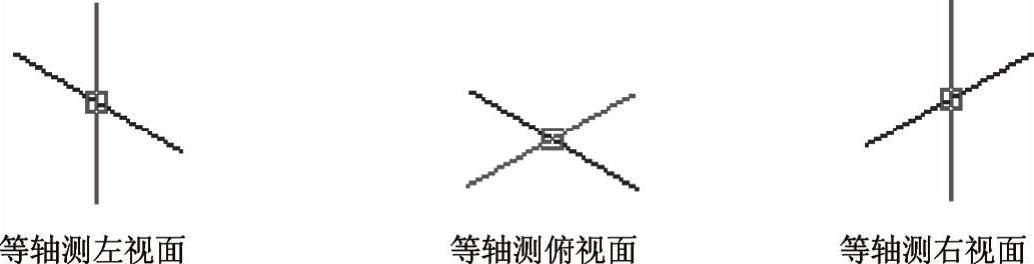

激活轴测模式后，光标发生变化，变为轴测模式。绘制等轴测图时，需要注意3个等轴测投影坐标平面（即3个平面状态），分别为左视面、俯视面和右视面，根据制图情况可以按〈F5〉键不断切换，不同的等轴测平面所对应的光标的显示形状不同，如图9-16所示。

图9-16 3种等轴测平面所对应的光标显示

在轴测模式下，打开正交模式，可以使用“直线”命令绘制所有轴测轴平行线，正交的角度与光标显示的夹角相同，绘制不同位置的可以选择不同的平面状态。除了可以使用“直线”命令绘制外，还可以使用“复制”命令来提高绘图的效率。
