为了让读者更好地理解轴测图的等轴测平面切换，本章先用一个简单的例子（见图9-1）来引入。

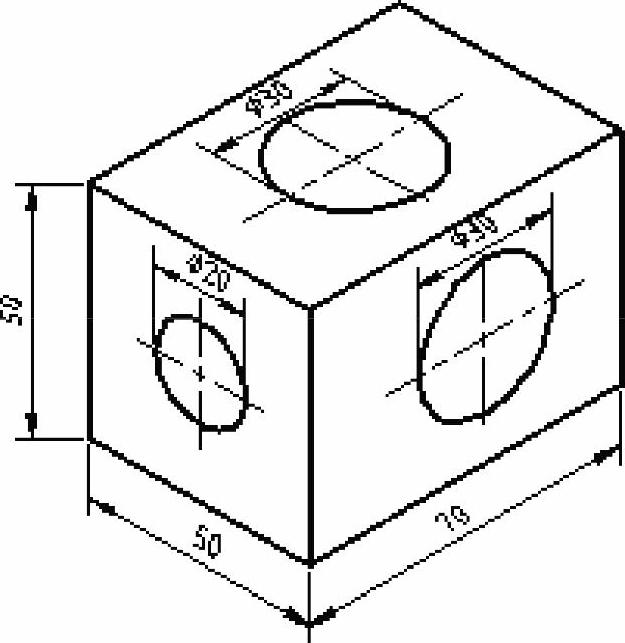

图9-1 轴测图练习

【思路分析】

首先设置好正等轴测绘图环境（见图9-2），然后选用合适的视图方向绘制各个平面的线条和图形（见图9-3），最后标注图形（见图9-4），并倾斜和调整标注（见图9-5）。

图9-2 设置捕捉类型

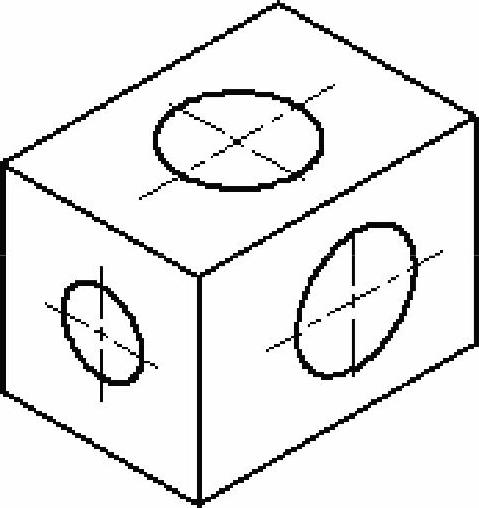

图9-3 绘制图形

图9-4 标注基本的尺寸标注

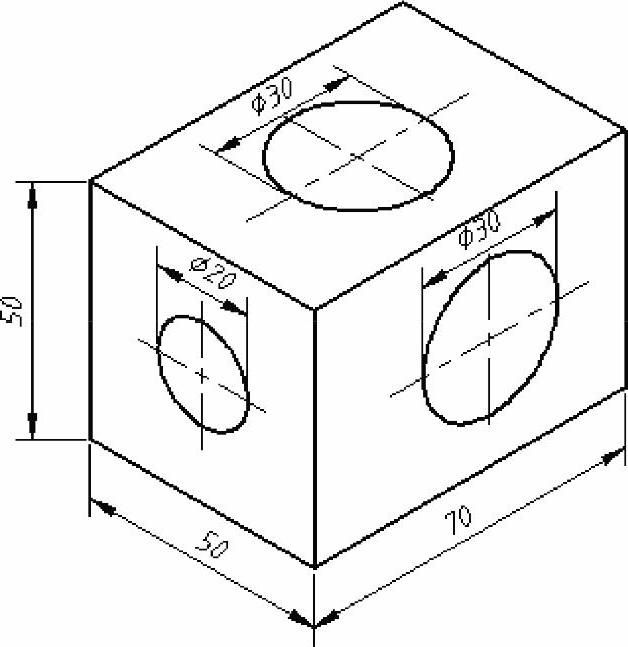

图9-5 调整尺寸标注

【光盘文件】

——参见附带光盘中的“END\Ch5\9-1.dwg”文件。

——参见附带光盘中的“AVI\Ch9\9-1.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。

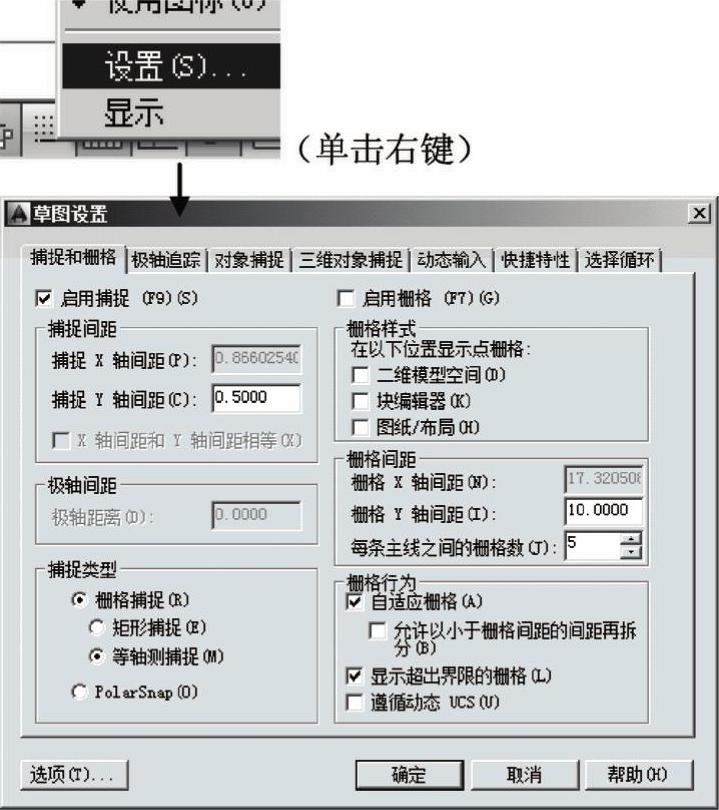

2）将鼠标指针指向“应用程序”状态栏中的“捕捉”按钮，单击鼠标右键，在弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框，其中的“捕捉和栅格”选项卡处于选中状态，在“捕捉类型”选项组中，选择“等轴测捕捉”单选按钮，如图9-6所示。最后，单击“确定”按钮。

图9-6 设置正等轴测环境

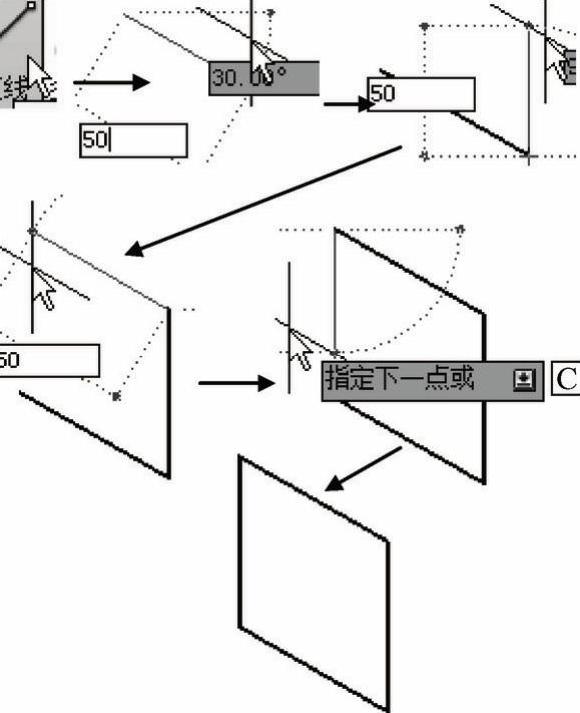

3）绘制轴测图左视平面。首次进入等轴测捕捉，系统默认进入左视平面，如果不是，可以按〈F5〉键进行切换，直到命令行显示“＜等轴测平面 左视＞:”。打开正交模式，将“轮廓线”设置为当前层，单击“绘图”工具栏中“直线”按钮，任意位置作为第一点，鼠标指针斜下方移动一定距离后，输入“50”并按〈Enter〉键；沿垂直方向移动鼠标指针，输入“50”并按〈Enter〉键；再沿垂斜上方向移动鼠标指针，输入“50”并按〈Enter〉键；最后命令行输入C，闭合图形，完成绘图，如图9-7所示。

(www.daowen.com)

图9-7 绘制左平面

4）绘制轴测图左平面中心线。打开“对象捕捉跟踪”按钮，并选择中点捕捉，将“中心线”设置为当前层，单击“绘图”工具栏中“直线”按钮，通过对象追踪功能，在左平面中心位置绘制圆的中心线，如图9-8所示。

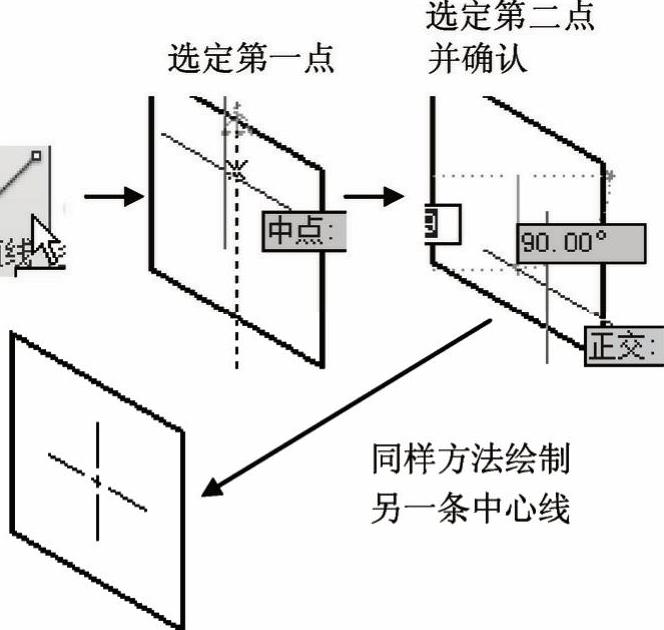

图9-8 绘制左平面中心线

5）绘制轴测图左视平面圆。将“轮廓线”设置为当前层，单击“绘图”工具栏中“椭圆”按钮，或者在命令行输入ELLIPSE，根据命令行提示，输入I绘制等轴测圆，选定中心线交点为圆心，命令行提示半径输入“10”，按〈Enter〉键确认，如图9-9所示。

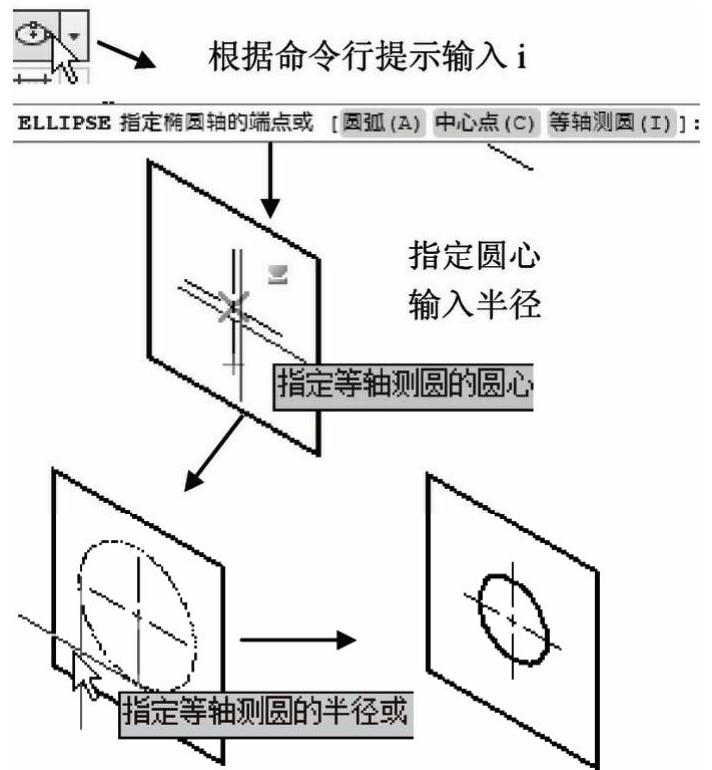

图9-9 绘制轴测图左视平面圆

6）绘制轴测图俯视平面的线条和图形。按一次＜F5＞键，此时命令行会提示“命令：＜等轴测平面 俯视＞”，鼠标指针夹角改变，切换到俯视平面。操作类似步骤3）～5），绘制轴测图俯视平面的线条和图形，如图9-10所示。

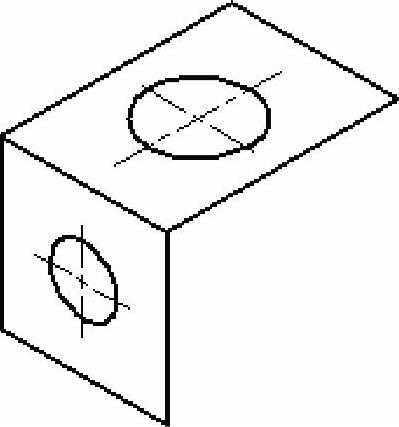

图9-10 绘制轴测图俯视平面的线条和图形

7）绘制轴测图右视平面的线条和图形。再按一次〈F5〉键，此时命令行会提示“命令:＜等轴测平面 右视＞:”，鼠标指针夹角改变，切换到右视平面。操作类似步骤3）～5），绘制轴测图右视平面的线条和图形，如图9-11所示。

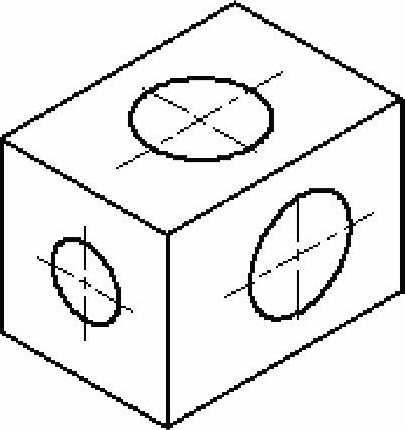

图9-11 绘制剖视图中心线

8）以“标注”文字样式为基础样式设置两种文字样式，分别命名为“30°”和“-30°”，设置两种倾斜角度分别为30°和-30°。

9）以“ISO-35”标注样式为基础样式设置两种文字样式，分别命名为“30°”和“-30°”，设置两种标注样式的文字样式分别为“30°”和“-30°”。

10）将-30标注样式设置为当前标注样式，单击“注释”面板中的“对齐”按钮，标注除了50的全部尺寸，如图9-12所示。

图9-12 对齐标注尺寸

11）标注尺寸，将“细实线”设置为当前层，单击“注释”工具栏中“对齐”按钮，分别标注长方体的长宽高，然后标注各个圆的直径。双击圆的直径标注，在数值前输入“%%C”，输入直径符号φ，如图9-12所示。

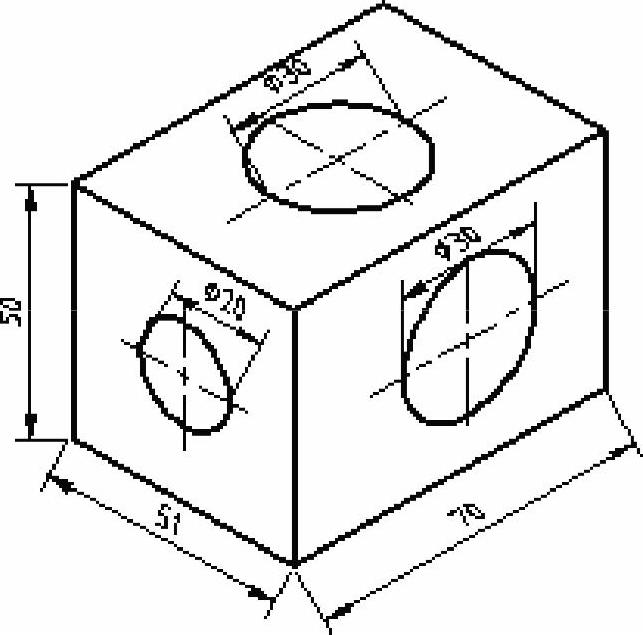

12）倾斜尺寸。选择功能区中的“注释”选项卡，打开“注释”面板组，在展开的“标注”面板中单击“倾斜”按钮，根据命令行提示，选择尺寸为宽度尺寸50和前表面的圆尺寸30并按〈Enter〉键，根据提示输入旋转角度90并确认，如图9-13所示。剩下的尺寸，除了高度尺寸50不需要修改外，其他尺寸倾斜操作重复上述操作，旋转角度输入270°，修改完成后如图9-5所示。

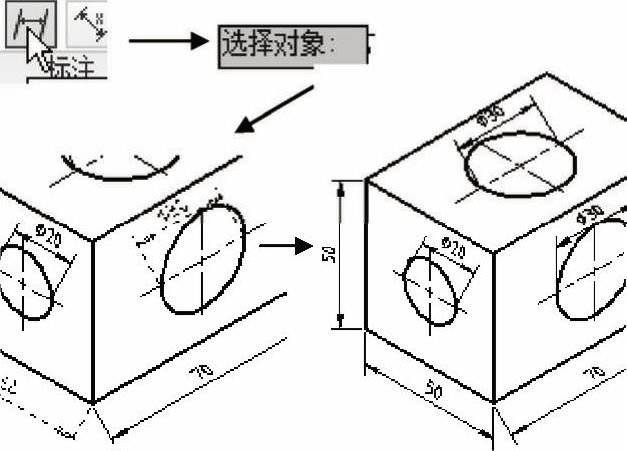

图9-13 倾斜尺寸标注
