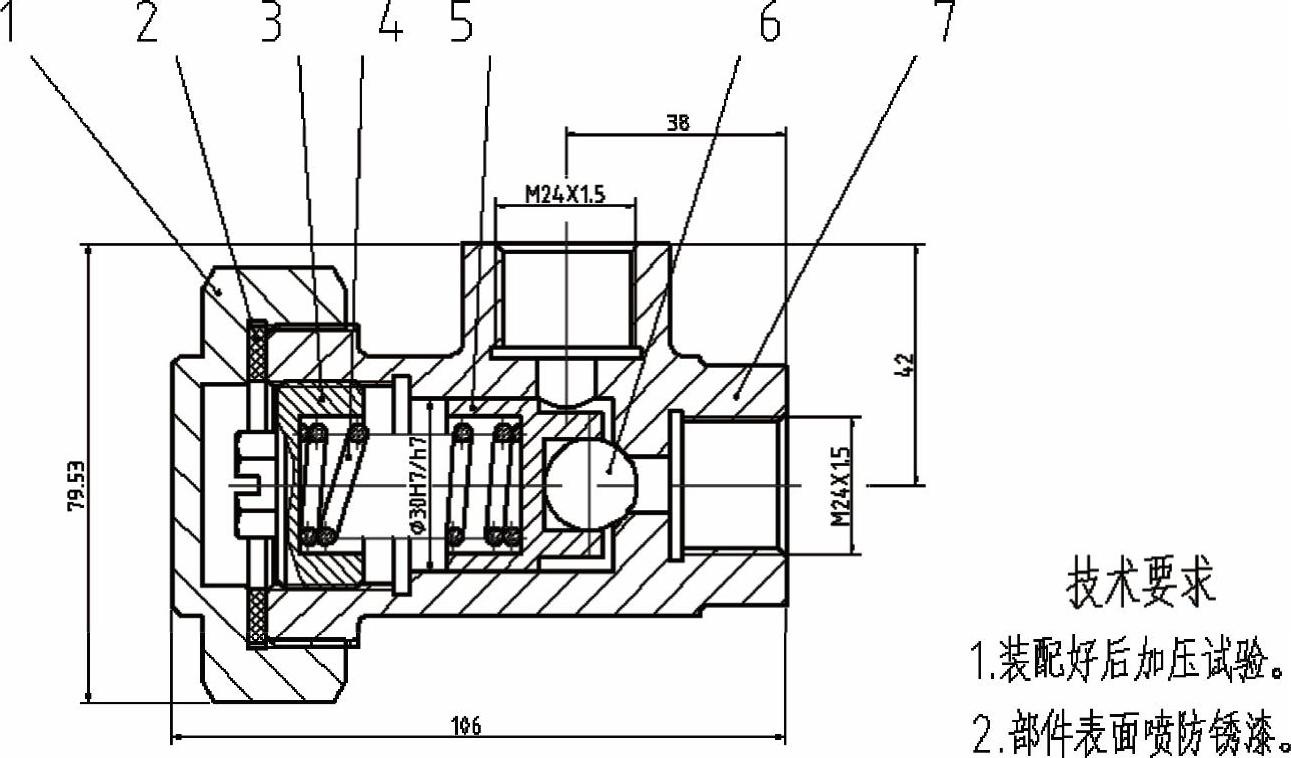

绘制如图8-74和图8-75所示的溢流阀装配图。

图8-74 溢流阀装配图

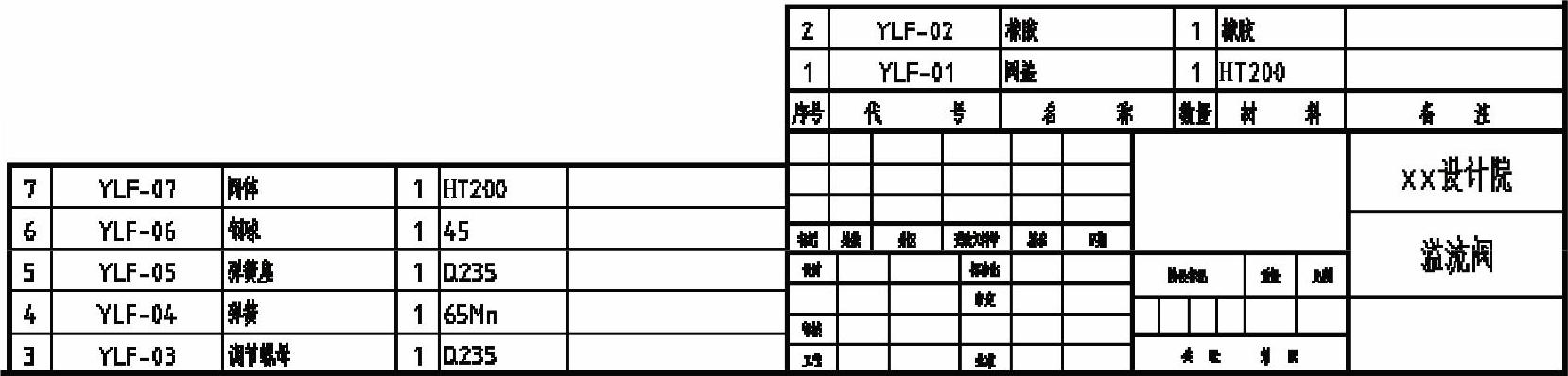

图8-75 标题栏和明细栏

【思路分析】

使用零件图块插入法绘制装配图，先将零件图绘制完成，然后使用“写块”命令将各个零件创建为块，最后在新建的装配图文件中，使用“插入”命令，根据装配关系，逐个插入，拼画出装配图。

【光盘文件】

——参见附带光盘中的“END\Ch8\8-3-1.dwg”文件。

——参见附带光盘中的“AVI\Ch8\8-3-1.avi”文件。

【操作步骤】

1）先绘制好各个零件图。这里就省略了各个零件图的绘制过程，直接打开附带光盘中保存好的零件图。

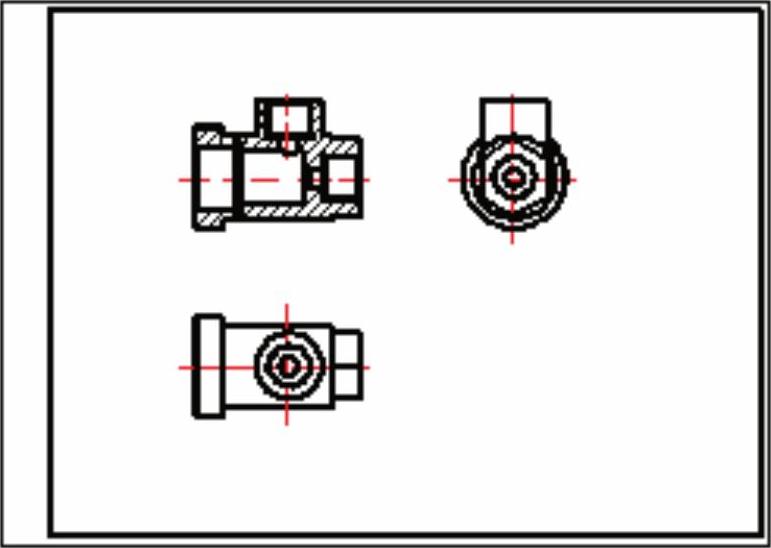

先打开“阀体”零件图，如图8-76所示。

图8-76 阀体零件图

将零件图的“标注”图层关闭，如图8-77所示。

图8-77 关闭“标注”图层

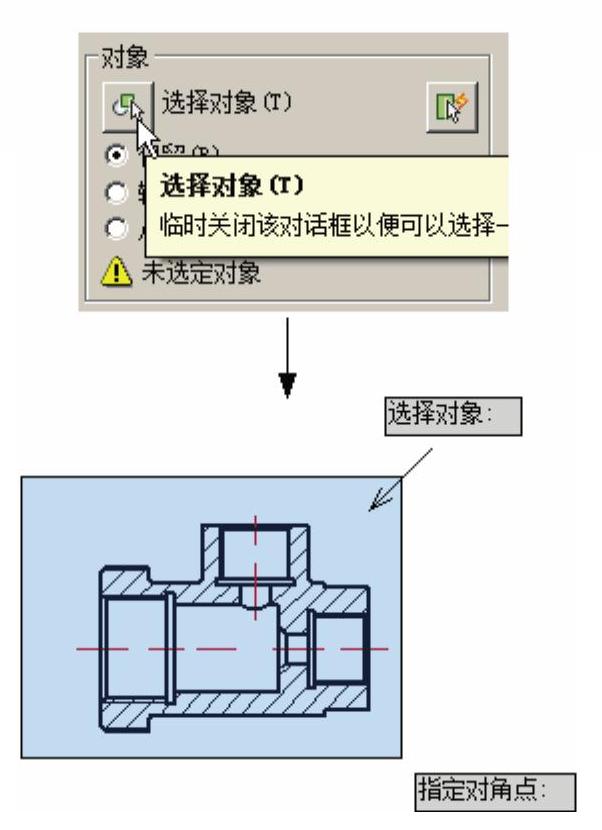

然后选择“写块”命令，系统弹出“写块”对话框；在“写块”对话框的“对象”选项中，勾选“保留”单选按钮；单击“选择对象”按钮，选择阀体主视图，如图8-78所示。

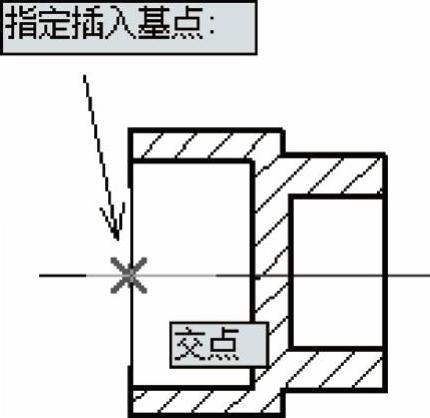

在“基点”选项中，单击“拾取点”按钮，选择主视图中的某一点为基点，如图8-79所示。

图8-78 选择对象

图8-79 指定插入基点

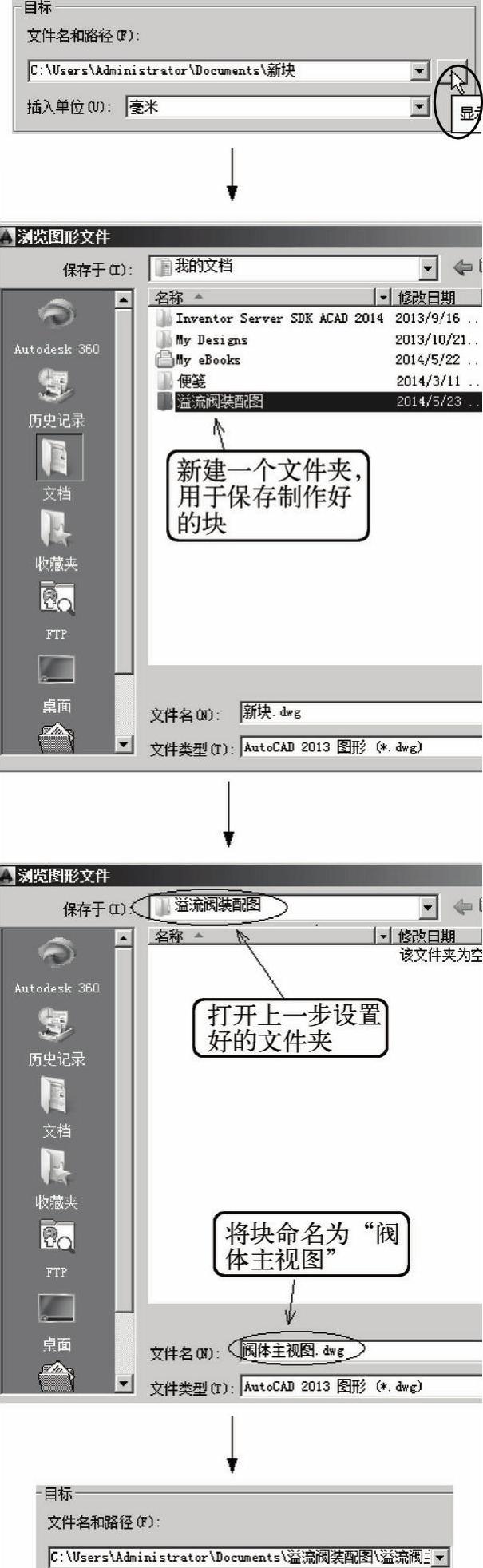

在“目标”选项中，设置一个合适的路径，可以新建一个文件夹，命名为“溢流阀装配图”，把后面将要制作的块都放置在其中，将当前设置的块命名为“阀体主视图”，保存在新建的文件夹中，如图8-80所示。

图8-80 设置保存路径

然后单击“确定”按钮，完成块的制作。

2）打开“弹簧座”零件图，关闭“标注”图层，使用同样的方法将其制作成块，命名为“弹簧座”，保存在同一文件夹中。块的插入基点如图8-81所示。

图8-81 将弹簧座设置为图块

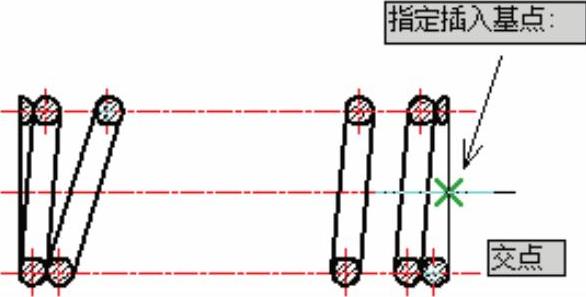

3）打开“弹簧”零件图，关闭“标注”图层，使用同样的方法将“弹簧”零件图制作成块，命名为“弹簧”，保存在同一文件夹中。块的插入基点如图8-82所示。

图8-82 将弹簧设置为图块

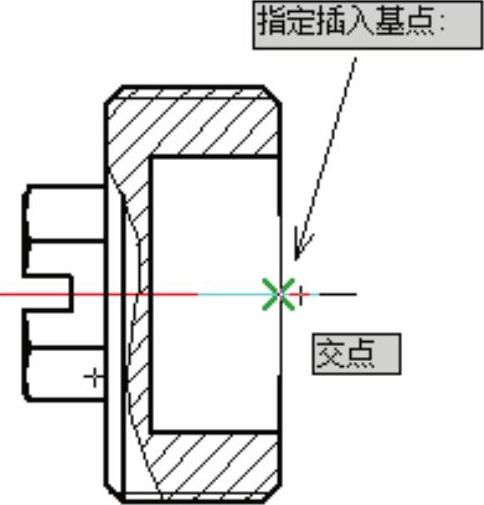

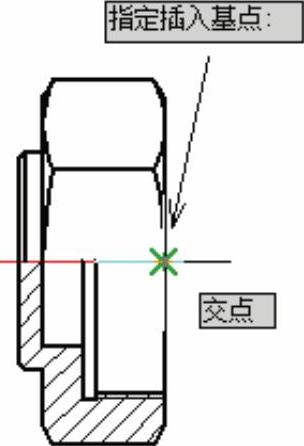

4）打开“调节螺母”零件图，关闭“标注”图层，使用同样的方法将“调节螺母”零件图的主视图制作成块，命名为“调节螺母主视图”，保存在同一文件夹中。块的插入基点如图8-83所示。

图8-83 将调节螺母设置为图块

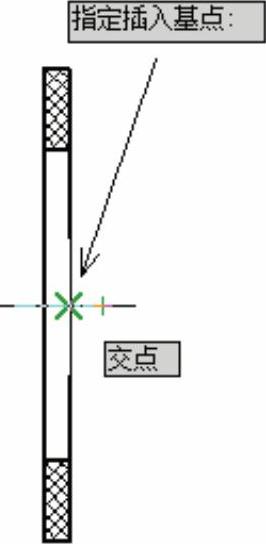

5）打开“垫圈”零件图，关闭“标注”图层，使用同样的方法将“垫圈”零件图制作成块，命名为“垫圈”，保存在同一文件夹中。块的插入基点如图8-84所示。

图8-84 将垫圈设置为图块

6）打开“阀盖”零件图，关闭“标注”图层，使用同样的方法将“阀盖”零件图的主视图制作成块，命名为“阀盖主视图”，保存在同一文件夹中。块的插入基点如图8-85所示。

图8-85 将阀盖设置为图块

7）新建一个图形文件，设置好图层、文字样式、尺寸标注样式、多重引线样式和表格样式等，用于绘制装配图。

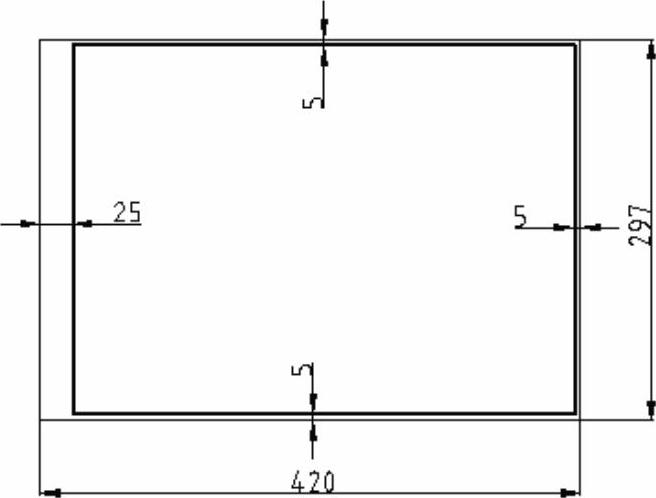

绘制一个A3的图框，如图8-86所示。

图8-86 绘制A3图框

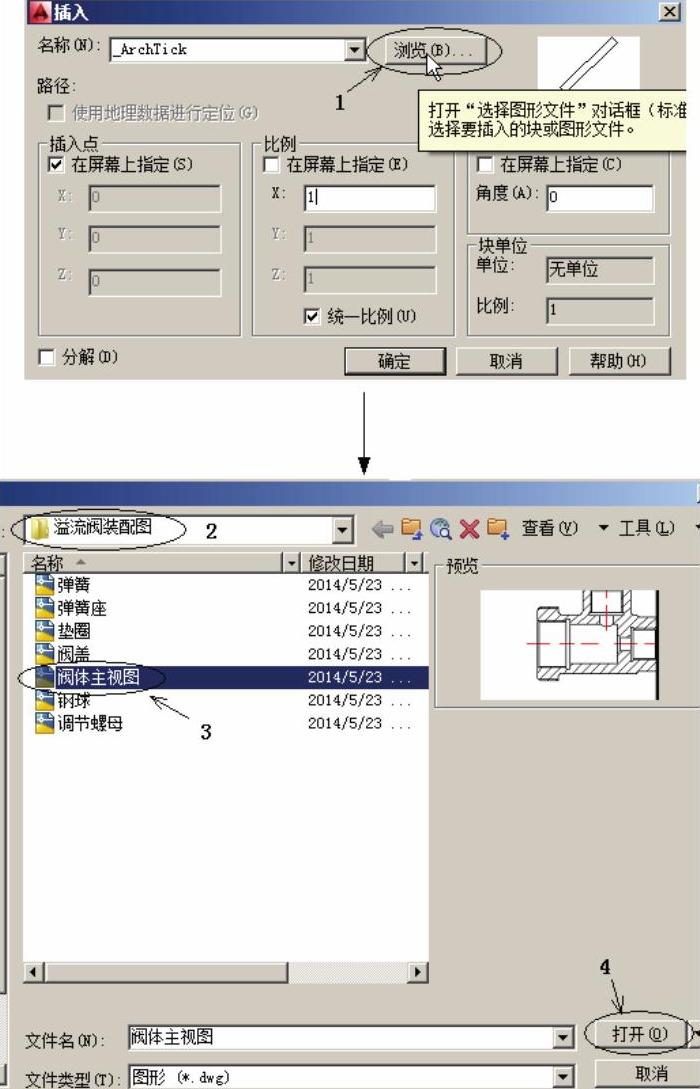

8）开始绘制装配图。在新建的装配图文件，单击“功能区”的“插入”选项卡中的“插入”命令按钮，系统弹出“插入”对话框。单击“浏览”按钮，将插入路径设置到前面保存块的文件夹中，然后选中“阀体主视图”的块，单击“打开”按钮，如图8-87所示。

图8-87 设置插入图块路径

系统返回到“插入”对话框，直接单击“确定”按钮，将“阀体主视图”插入到图框中的合适位置，如图8-88所示。

(www.daowen.com)

图8-88 插入阀体主视图图块

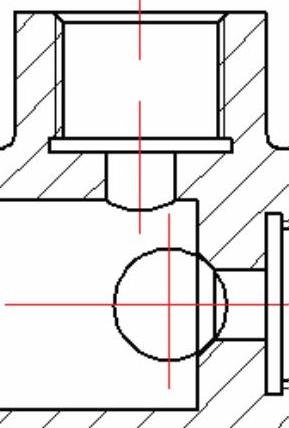

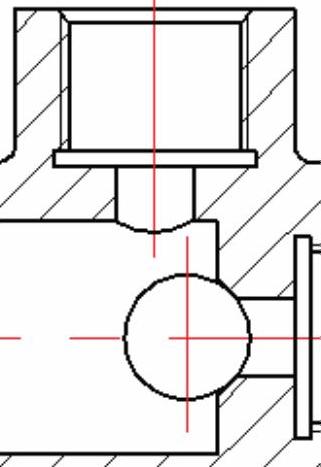

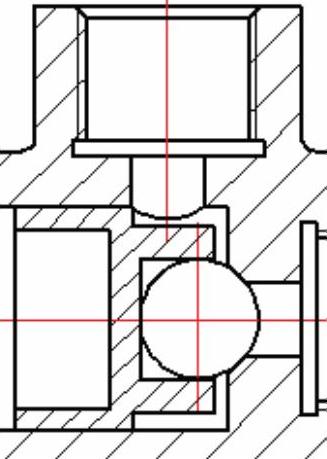

9）使用圆的“相切，相切，半径”命令，绘制钢球，钢球的半径为8，绘制完成后如图8-89所示。

图8-89 绘制钢球

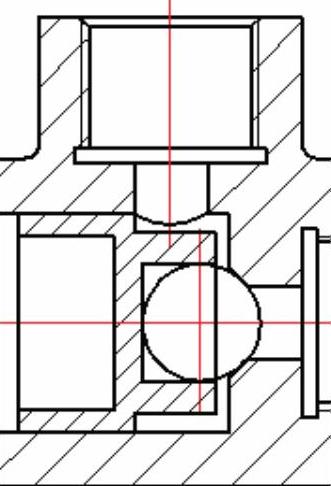

使用“分解”命令，将“阀体主视图”的块分解，并处理被遮住的图线，完成后如图8-90所示。

图8-90 编辑图形

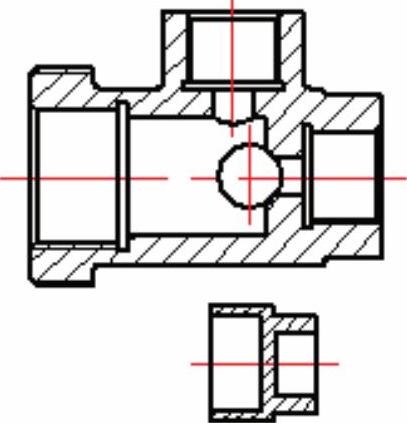

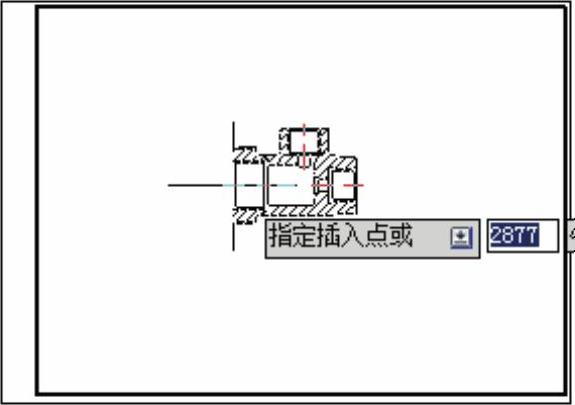

10）使用“插入”命令，插入“弹簧座”图块，如图8-91所示。

图8-91 插入弹簧座图块

使用“移动”命令将“弹簧座”装配到阀体中，如图8-92所示。

图8-92 装配弹簧座

使用“分解”命令，将“弹簧座”图块分解，并修剪被遮住的图线，如图8-93所示。

图8-93 编辑图形

11）使用相同方法插入“调节螺母”图块，如图8-94所示。

图8-94 插入调节螺母图块

使用“移动”命令将“调节螺母”装配到阀体中，如图8-95所示。

图8-95 装配调节螺母

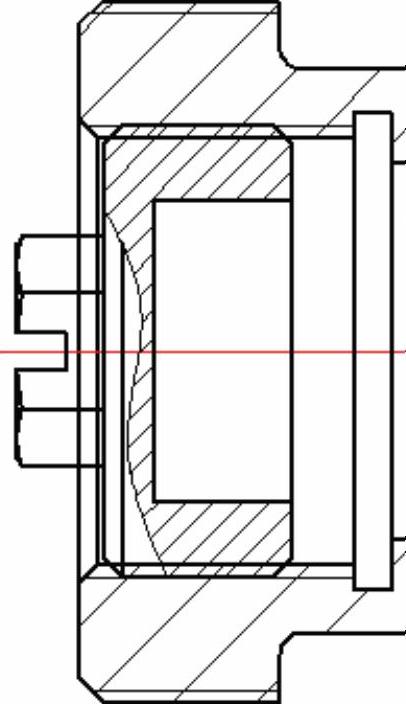

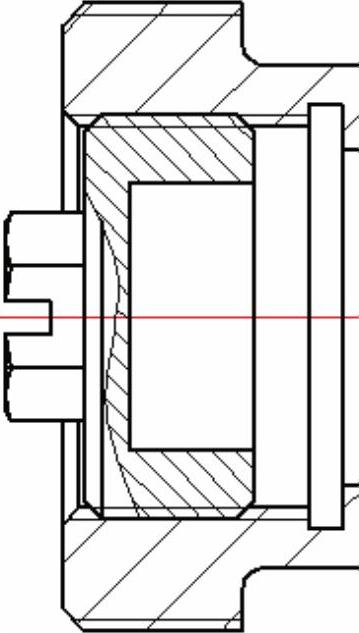

使用“分解”命令，将“调节螺母”图块分解，并修剪被遮住的图线和剖面线方向，完成后如图8-96所示。

图8-96 编辑图形

12）使用相同的方法插入“弹簧”图块到阀体中，如图8-97所示。

图8-97 插入弹簧图块

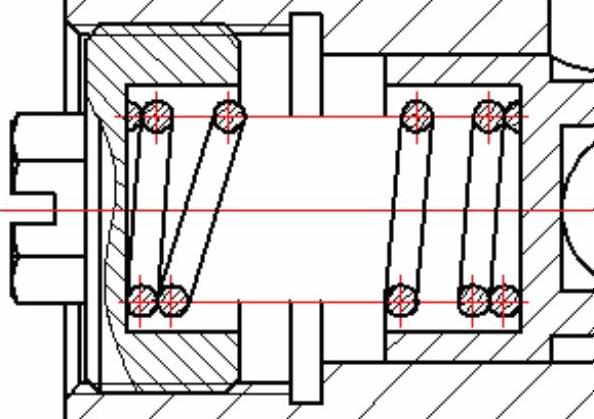

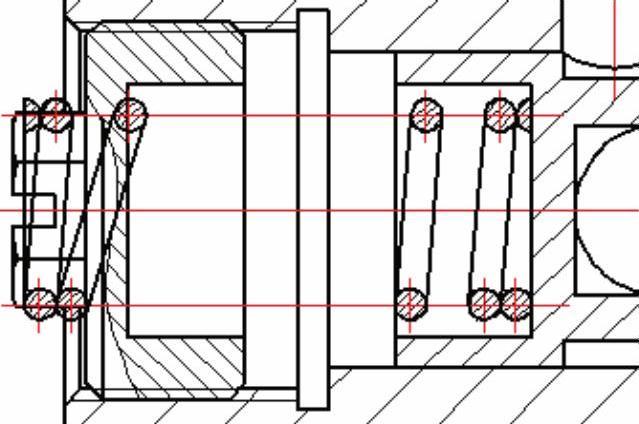

使用“分解”命令，将“弹簧”图块分解，将其调整为合适的长度，并修剪被遮住的图线，如图8-98所示。

图8-98 编辑图形

13）使用相同方法插入“垫圈”图块到阀体中，如图8-99所示。

图8-99 插入“垫圈”图块

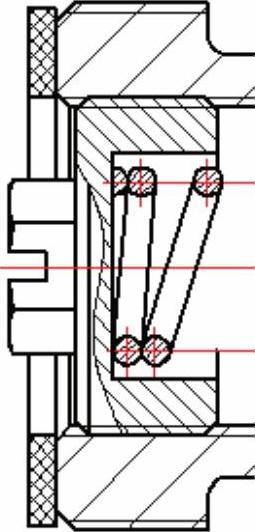

使用“分解”命令，将“垫圈”图块分解并修剪被遮住的图线，如图8-100所示。

图8-100 编辑图形

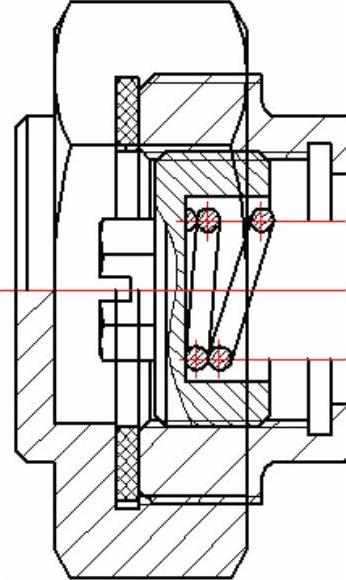

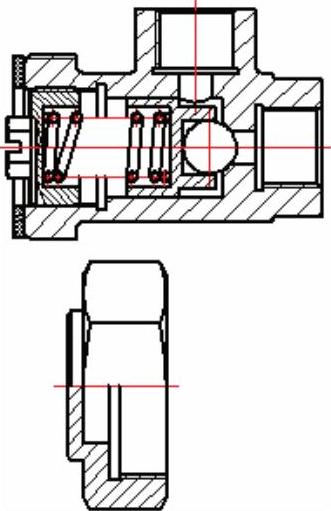

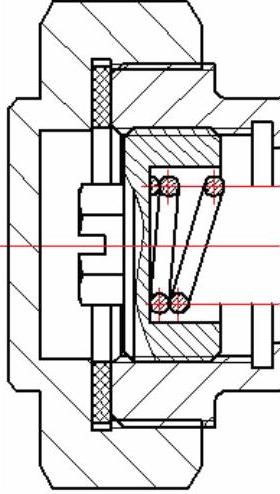

14）使用相同的方法插入“阀盖”图块到装配图中，如图8-101所示。

图8-101 插入阀盖图块

使用“移动”命令将“阀盖”装配到阀体中，如图8-102所示。

图8-102 装配阀盖

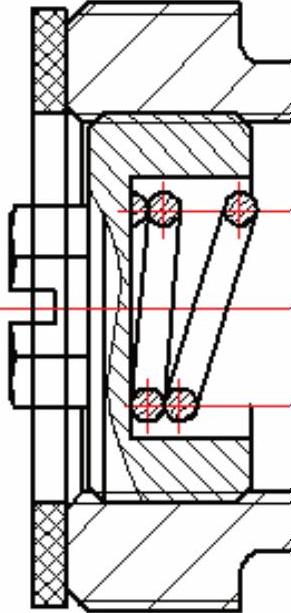

使用“分解”命令，将“阀盖”图块分解，修剪被遮住的图线和使用“镜像”命令对称绘制出“阀盖”另一半剖视图，并改变剖面线方向，如图8-103所示。

图8-103 编辑图形

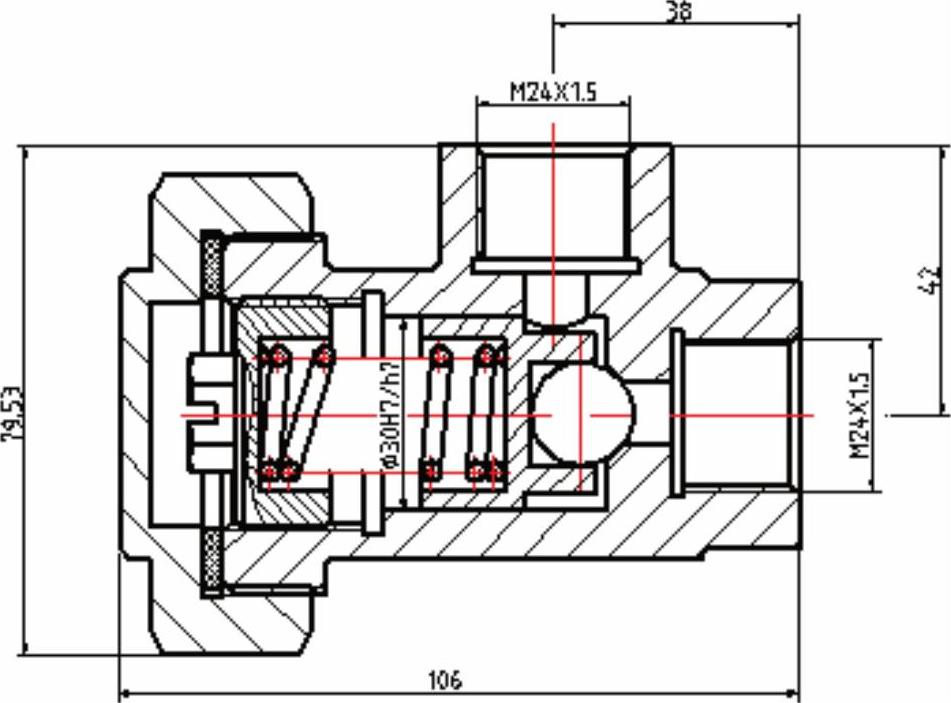

15）所有零件的装配已全部完成，将当前图层设置为“标注”，对装配图进行标注，如图8-104所示。

16）标注零件序号，绘制标题栏和明细栏，并填入相关信息，最后标注技术要求，则装配图的绘制便全部完成。

图8-104 标注尺寸
