绘制圆钻模装配图，如图8-30和图8-31所示。

图8-30 圆钻模装配图

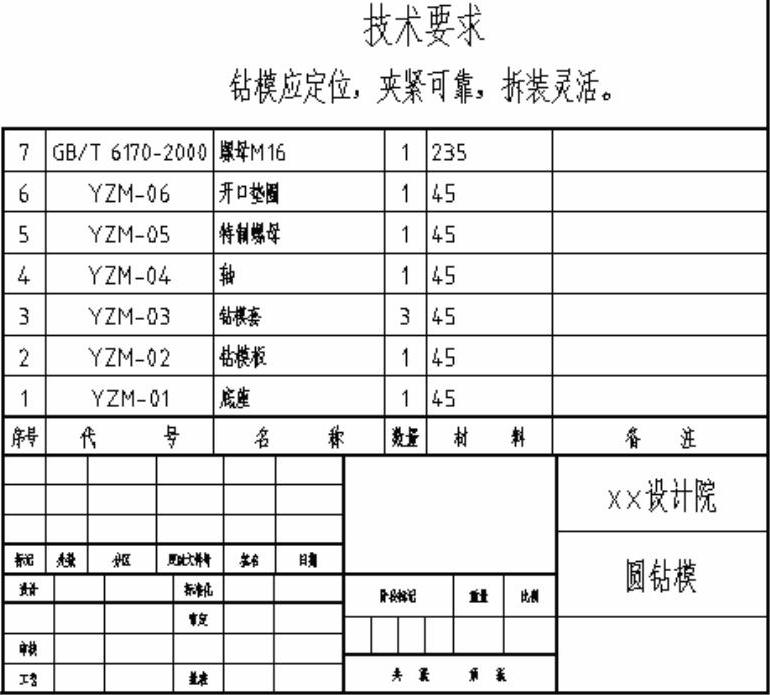

图8-31 标题栏、明细栏和技术要求

【思路分析】

先绘制俯视图，然后根据对应关系绘制主视图，俯视图是对称图形，在绘制时，可以先绘制其中一半，再镜像绘制出另一半。

【光盘文件】

——参见附带光盘中的“END\Ch8\8-2-1.dwg”文件。

——参见附带光盘中的“AVI\Ch8\8-2-1.avi”文件。

【操作步骤】

1）设置绘图环境。分别设置图层，文字样式、尺寸标注样式、多重引线标注样式和表格样式，用于绘制图形、标注尺寸和零件序号以及制作明细栏。

2）绘制一个A2的图框，尺寸如图8-32所示。

图8-32 绘制图框

3）绘制中心线。将当前图层设置为“中心线”图层，使用“直线”和“圆”命令绘制中心线和中心圆，如图8-33所示。

图8-33 绘制中心线

4）绘制俯视图主要图形。将当前图形设置为“粗实线”，绘制俯视图中的各个圆和六边形，如图8-34所示。

图8-34 绘制圆和六边形

5）阵列图形。使用“环形阵列”命令，将直径为10和18的同心圆，以水平中心线和垂直中心线的交点为中心进行阵列，完成后如图8-35所示。

图8-35 阵列图形

6）绘制阵列圆的中心线和轴的螺纹小径。环形分布的圆的中心线，直接指定水平中心线和垂直中心的交点和其圆心为线段的两点，然后将线段缩短至合适长度。螺纹小径使用“细实线”图层绘制，圆的直径为14，然后使用“打断”命令将其修改为四分之三的圆，如图8-36所示。

图8-36 绘制中心线和螺纹小径

7）使用“偏移”命令将水平中心线分别上下偏移10，然后进行修剪并将中心线转换为“粗实线”，如图8-37所示。

图8-37 偏移和修剪线段

8）绘制主视图，因为主视图是对称图形，可以先绘制其中一半，再镜像出另一半。先过主视图的垂直中心线下端点附近，绘制一段水平线段，然后使用“偏移”命令将其向上偏移，如图8-38所示。

图8-38 偏移线段

使用“对象追踪”功能或者绘制辅助线，根据与俯视图的对应关系绘制出主视图中的部分轮廓，如图8-39所示。

图8-39 绘制主视图轮廓

对图形进行修剪，如图8-40所示。

图8-40 修剪后的图形(www.daowen.com)

9）使用“偏移”命令将垂直中心线向左偏移，将最下面的水平线段向上偏移，偏移尺寸如图8-41所示。

图8-41 偏移线段

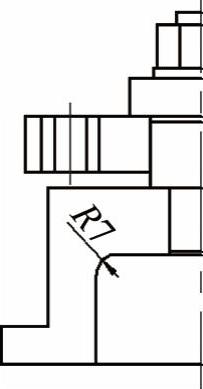

对偏移后的线段进行修剪，并将中心线转换为“粗实线”，并绘制圆角，如图8-42所示。

图8-42 修剪图形和绘制圆角

10）镜像图形，将主视图的现已绘制的图形沿垂直中心线镜像绘制出另一半，如图8-43所示。

图8-43 镜像图形

根据与俯视图的对应关系，绘制中心轴以及其螺纹小径，如图8-44所示。

图8-44 绘制轴及其螺纹小径

将主视图中位于上方的六角螺母复制到下方对应位置，并进行修剪，如图8-45所示。

11）对主视图上方的部分位置绘制局部剖视区域，并补上剖切后能看到的线段，如图8-46所示。

图8-45 复制绘制螺母和修剪图形

图8-46 绘制局部剖视图

12）绘制辅助圆。使用“粗实线”图层绘制，圆心位置和尺寸如图8-47所示。

对图形进行修剪，完成后如图8-48所示。

图8-47 绘制辅助圆

图8-48 修剪图形

13）将当前图层设置为“细实线”，使用“填充”命令绘制剖面线，结果如图8-49所示。

图8-49 填充剖面线

14）绘制加工零件轮廓。使用“双点画线”图层绘制，其尺寸如图8-50所示。

图8-50 绘制被加工零件

15）标注尺寸，如图8-51所示。

图8-51 标注尺寸

16）标注零件序号，如图8-52所示。

图8-52 标注零件序号

17）绘制标题栏和明细栏，并填写信息，最后标注技术要求，装配图的绘制便全部完成。
