装配图的视图表达方法和零件图基本相同，绘制零件图用到的各种视图、剖视图、断面图等表达方法均适用于装配图。为了正确表达机器或部件的工作原理、各零件间的装配连接关系以及主要零件的基本形状，各种剖视图在装配图中应用较为广泛。

在部件中，往往有许多零件是围绕一条或几条轴线装配起来的，这些轴线称为装配轴线或装配干线。采用剖视图表达时，剖切平面应通过这些装配轴线。

1.规定画法

（1）零件间接触面和配合面的画法

装配图中，零件间的接触面和两零件的配合表面（如轴与轴承孔的配合面等）都只画一条线。非接触或非配合的表面（如螺栓与穿螺栓的通孔等），即使间隙很小，也应画成两条线。

（2）剖面符号的画法

为了区别不同零件，在装配图中，相邻两零件的剖面线倾斜方向应相反。当3个零件相邻时，其中有2个零件的剖面线倾斜方向一致，但间隔不应相等。

在装配图中，同一零件在不同视图中的剖面线倾斜方向和间隔必须一致。

图形上宽度2mm的狭小面积的剖面，允许将剖面涂黑代替剖面符号（如图8-26所示中序号3所指的垫片）。对于玻璃等不宜涂黑的材料可不画剖面符号。

（3）剖视图中紧固件和实心零件的画法

在装配图中，对于标准件和实心的轴、连杆、拉杆、球等零件，若剖切平面通过其对称中心线或轴线时，这些零件均按不剖画出（图8-26中的轴）。若需要特别标明这些零件的局部结构，如凹槽、键槽、销孔等则用局部剖视表示。如果剖切平面垂直上述零件的轴线，则应画剖面线（如图8-26所示的A-A剖视图中泵轴和3个螺栓的画法）。

2.特殊画法

（1）沿零件间的结合面剖切与拆卸画法

为了清楚地表达部件的内部结构，可假想沿某些零件的结合面剖切，这时，零件的结合面不画剖面线，但被剖到的其他零件一般都应画剖面线，如图8-26所示中A-A剖视图即为沿泵体与泵盖的结合面剖切的，这些零件的结合面都不画剖面线，但被剖切的螺栓则按规定画出剖面线。

当需要表达部件中被遮盖部分的结构，或者为了减少不必要的画图工作时，有的视图可以假想将某一个或几个零件拆卸后绘制，为了便于看图而需要说明是，可加标注“拆去××等”，这种画法称为拆卸画法。

（2）单独表示某个零件

在装配图中，当某个零件的形状未表达清楚而又至关重要或对理解装配关系有影响时，可以单独画出这一零件的视图，并在所画视图的上方注出该零件的视图名称，在相应视图的附近用箭头指明投射方向，并注上同样的字母。

（3）夸大回法

在装配图中，对于薄片零件、细丝弹簧、微小间隙等，若无法按实际尺寸表示，均可适当夸大画出，如图8-26所示的主视图中垫片的画法。

（4）假想画法

在装配体图中，用双点画线画出某些零件的外形，以表示机器（或部件）中某些运动零件的运动范围或极限位置。

不属于本部件但有助于表明本部件的作用或安装情况的有关零件的投影，如图8-26所示。

（5）简化画法

在装配图中，零件的工艺结构，如铸造圆角、倒角、退刀槽等，可以不画。

装配图中的螺纹紧固件等若干相同的零件组或零件，允许只详细画出其中一处，其余只需表示其装配位置，用螺栓、螺钉的轴线或对称中心线表示，如图8-26所示的主视图中的螺栓。

3.装配图标注尺寸

装配图与零件图的作用不同，对尺寸标注的要求也不同，装配图中不需注出零件的全部尺寸，只需标注下列几类尺寸：(www.daowen.com)

1）性能（规格）尺寸：表示机器（或部件）的性能或规格的尺寸，它是设计和用户选用产品的主要根据。

2）装配尺寸：表示机器或部件内部零件间装配关系的尺寸，主要包括：

●配合尺寸：表示零件间有配合要求的尺寸，如图8-26所示的φ41H7/f7、φ13F8/h6等。它是由基本尺寸和孔与轴的公差代号所组成，是拆画零件图时确定零件尺寸偏差的依据。

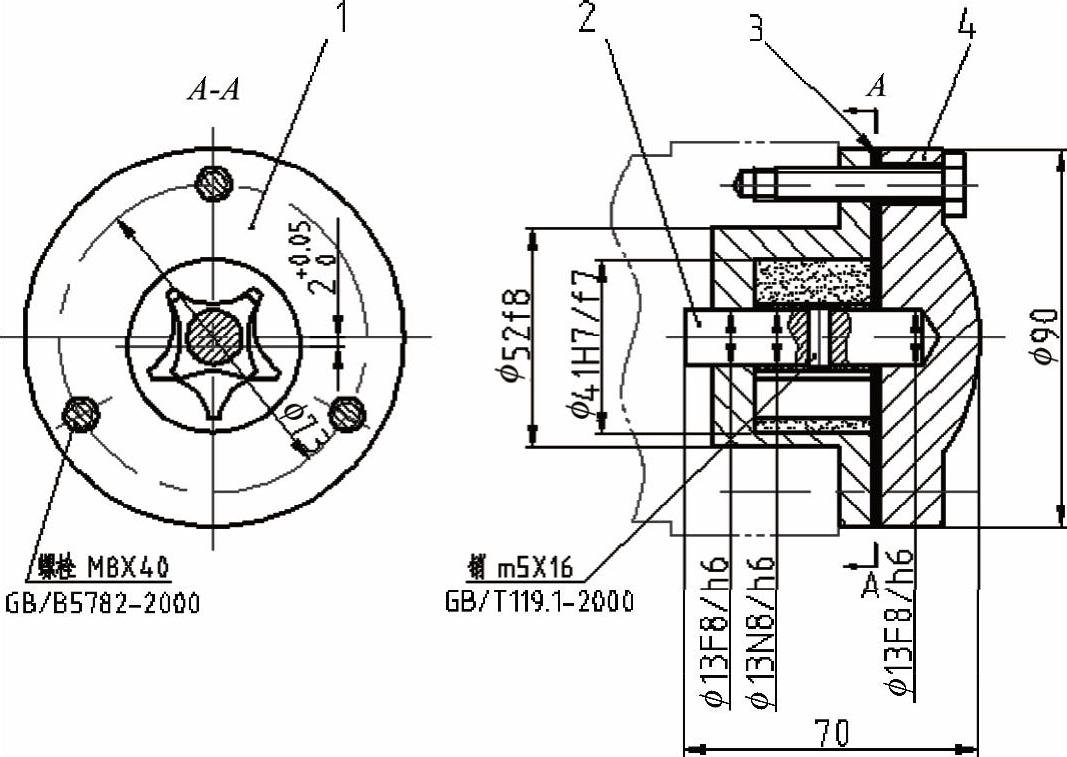

图8-26 转子泵装配图

●相对位置尺寸：表示装配机器或部件时需要保证的零件间相对位置的尺寸，如图8-26的A-A剖视图中的尺寸。

●外形尺寸：表示机器或部件的总长、总宽和总高尺寸。外形尺寸表明了机器或部件所占的空间大小，供包装、运输和安装时参考，如图8-26所示的φ90和φ70。

●安装尺寸：将机器或部件安装在地基上或与其他机器安装所需要的尺寸，如图8-26

所示的A-A剖视图中的尺寸φ73。

●其他重要尺寸：包括设计时经过计算确定但又未包括在上述4种尺寸中的尺寸。

必须指出，不是每一张装配图都具有上述各种尺寸。

4.编写序号的方法

1）编写序号的常见形式如下：在所有的零、部件的可见轮廓内画一圆点，然后从圆点开始画指引线（细实线），然后在指引线的另一端注写序号，序号的字高应比尺寸数字大一号或两号，如图8-27a所示；对很薄的零件或涂黑的剖面，可在指引线末端画出箭头，并指向该部分的轮廓，如图8-27b所示。

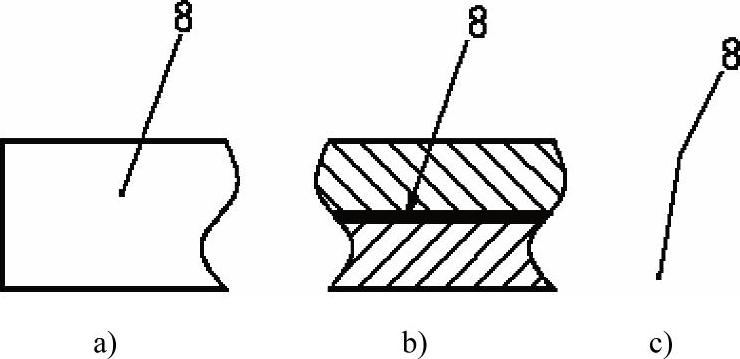

图8-27 零件序号的编写形式

2）指引线不能相交；当它通过有剖面线的区域时，不应与剖面线平行；必要时，指引线可以画成折线，但只允许折弯一次，如图8-27c所示。

3）一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图8-28所示。

4）零、部件序号应沿水平或垂直方向按顺时针（或逆时针）方向顺次排列整齐，并尽可能均匀分布。

5）部件中的标准件，可以与非标准零件一起按顺序编写序号。也可以不编写序号，而将标准件的数量与规格直接用指引线标明在图中。

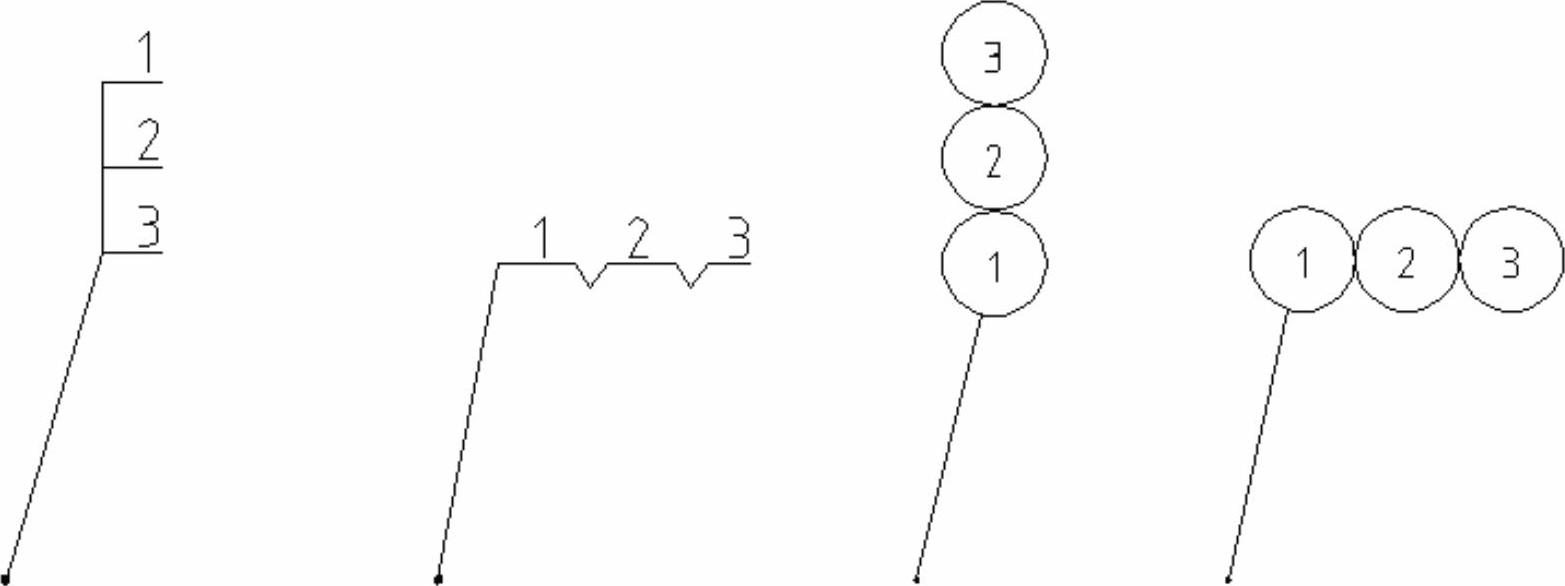

图8-28 零件组的编写形式

5.明细栏

明细栏是机器或部件中全部零、部件的详细目录，图8-29所示为明细栏的栏目内容、格式和尺寸。

明细栏应画在标题栏的上方，零、部件序号应自下而上填写，以便增加零件时可以继续向上填写。假如位置不够，可将明细栏分段画在标题栏的左方。

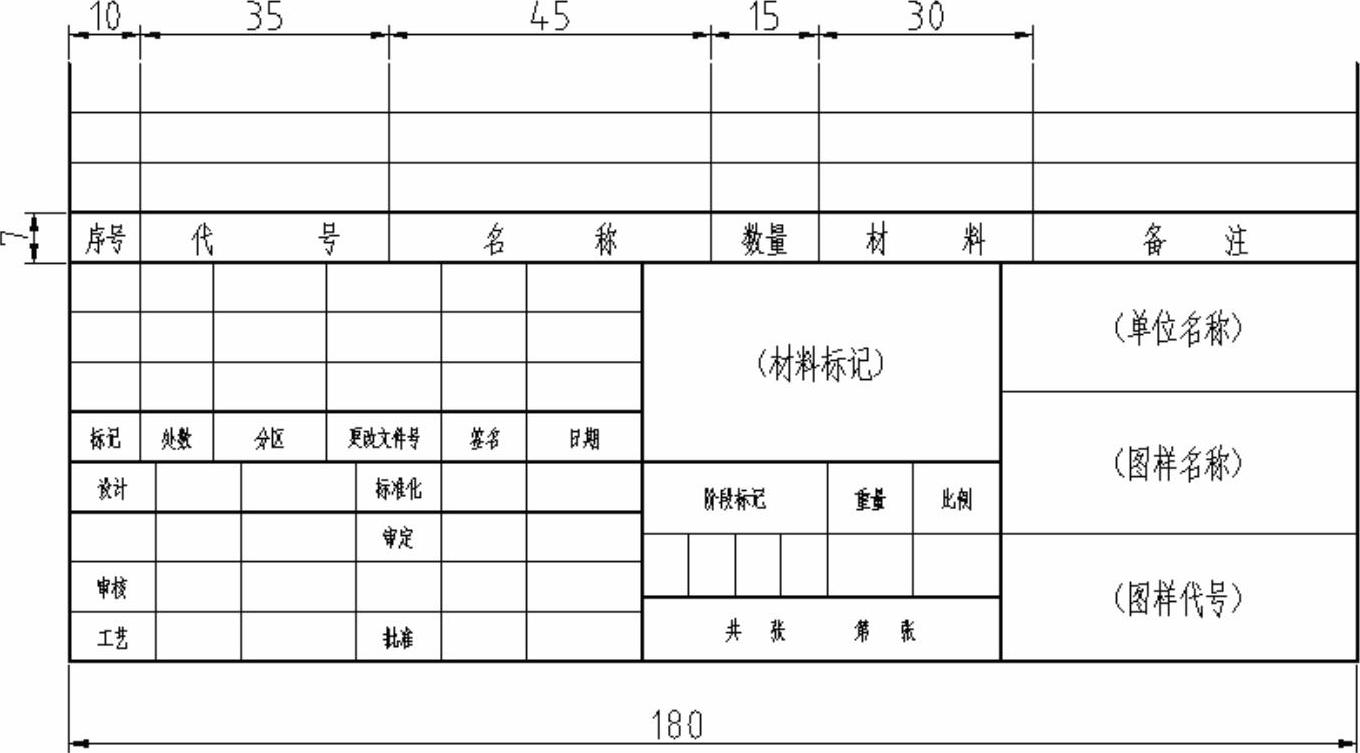

图8-29 装配图标题栏、明细栏
