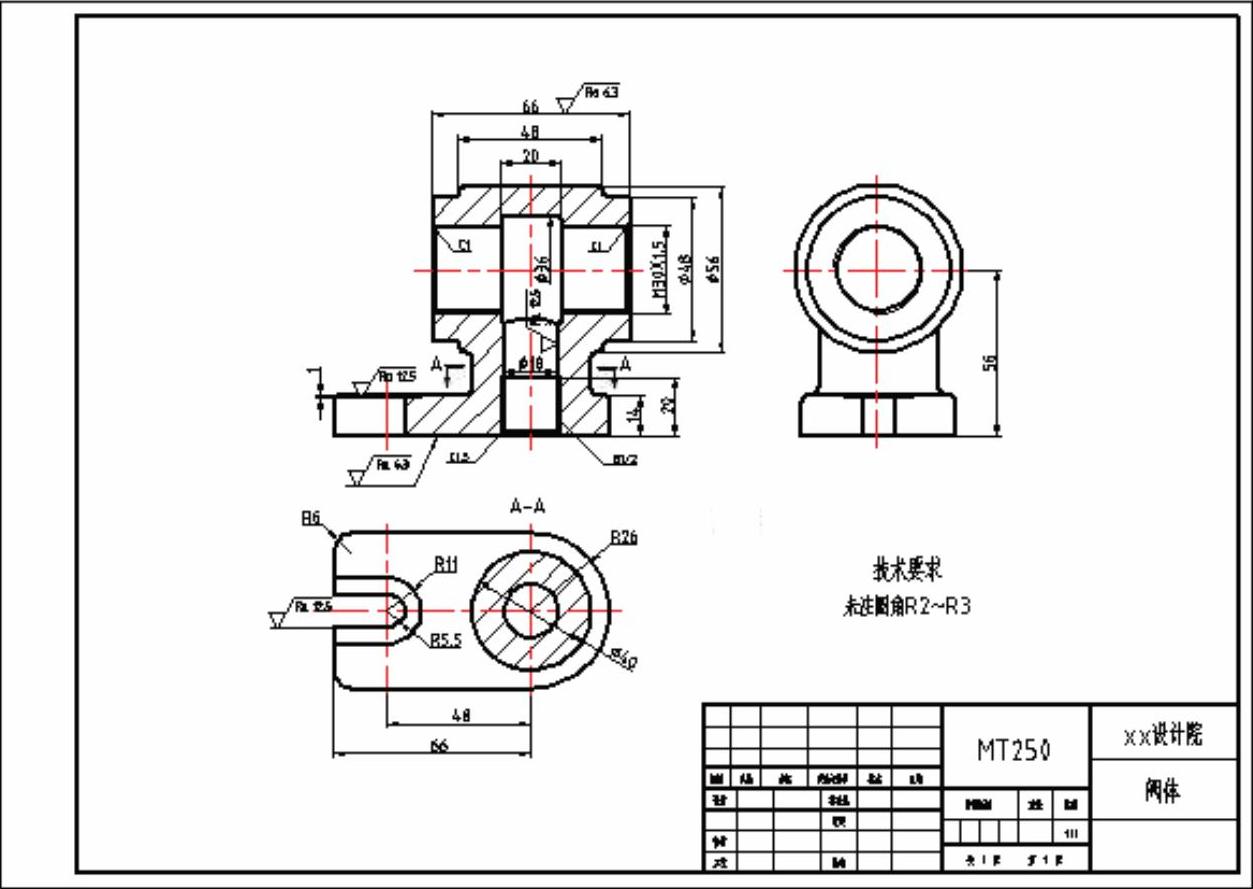

绘制如图7-107所示的直齿圆柱零件图。其中各个部分的详细信息可查看图7-108所示的尺寸标注和技术要求和图7-109所示的标题栏。

图7-107 阀体零件图

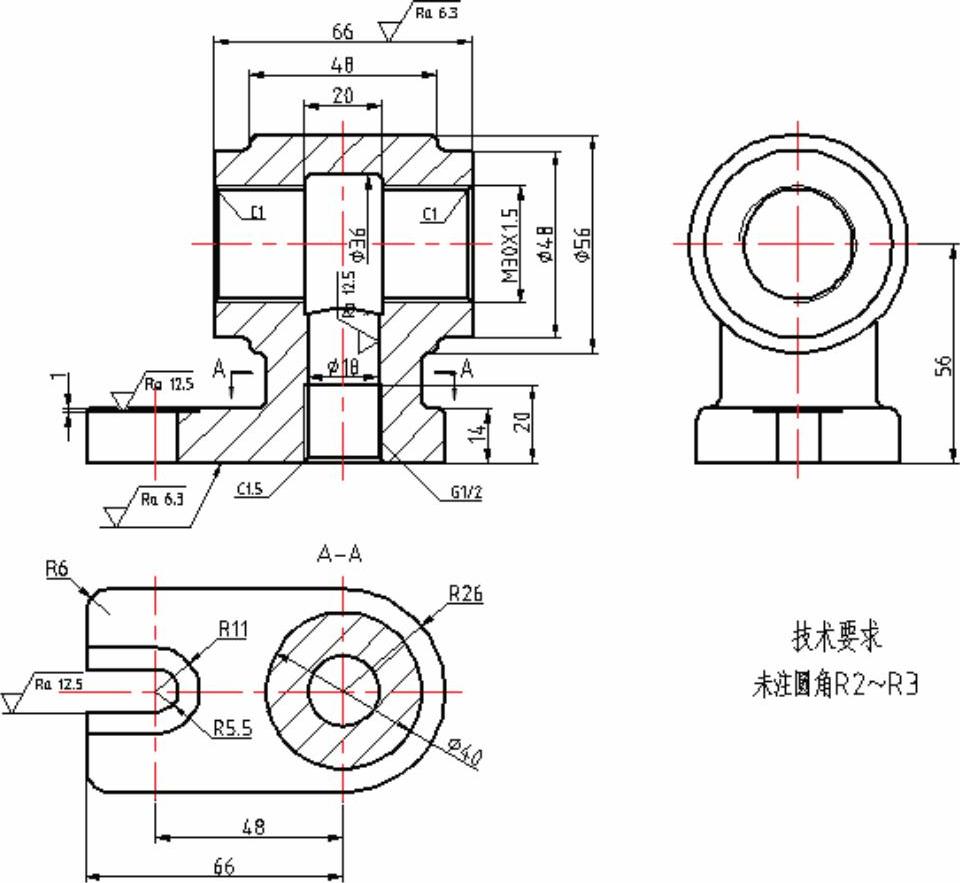

图7-108 尺寸标注和技术要求

图7-109 标题栏

【思路分析】

俯视图和左视图相对比较简单，由若干个圆和直线组成，而且是对称图形，可以先绘制中心线基准，然后绘制其中一半，再镜像绘制另外一半，最后根据对应关系绘制主视图。

【光盘文件】

——参见附带光盘中的“END\Ch7\7-3-2.dwg”文件。

——参见附带光盘中的“AVI\Ch7\7-3-2.avi”文件。

【操作步骤】

1）根据前面的实例操作，建立相应的图层、文字样式、表面粗糙度标注块以及尺寸标注样式。

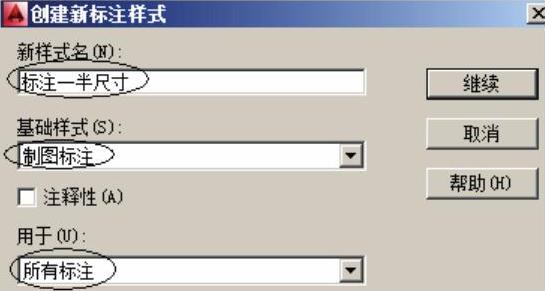

其中有两个尺寸标注父样式，一个尺寸标注父样式包括角度标注子样式，引线标注子样式；另一个尺寸标注父样式为“标注一半尺寸”，其设置如下：在“标注样式管理器”对话框中单击“新建”按钮，在弹出的“创建新标注样式”对话框中，输入新样式名“标注一半尺寸”，在“基础样式”下拉列表中选择“制图标注”，在“用于”下拉列表中选择“所有标注”选项，如图7-110所示。

图7-110 创建“标注一半尺寸”标注样式

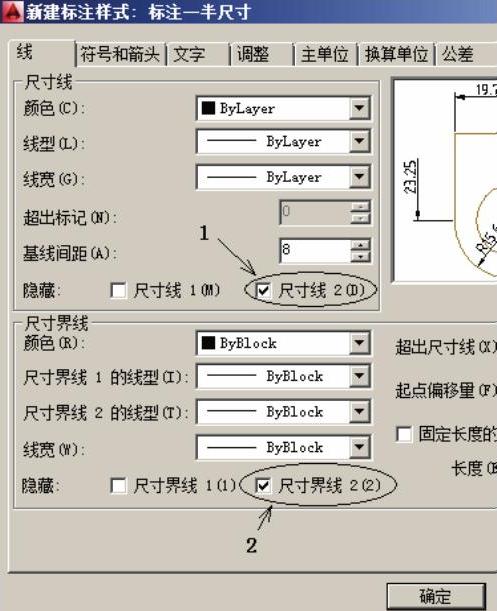

单击“继续”按钮，在“新建标注样式：标注一半尺寸”对话框中打开“线”选项卡，勾选“尺寸线”选项组中的“尺寸线2”复选框，在“尺寸界线”选项组中勾选“尺寸界线2”复选框，如图7-111所示。

图7-111 “线”选项卡设置

单击“确定”按钮，完成设置。

绘制一个A3的图框，外图框长和宽分别为420和297，内图框为了预留装订边，其左边与外图框的距离为25，其余各边为5。

2）绘制左视图。将当前图层设置为“中心线”图层，先绘制一段水平中心线和一段垂直中心线，尺寸如图7-112所示。

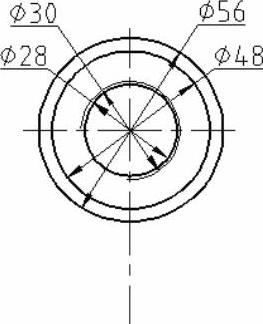

3）使用“圆”命令绘制左视图中的各个圆，尺寸如图7-113所示，其中直径为30的圆为细实线，其余为粗实线。使用打断命令将Φ30的圆的一段打断，表示螺纹。

图7-112 绘制中心线

图7-113 绘制圆

4）使用偏移命令将水平中心线向下偏移56，再将偏移后的水平中心线向上偏移14，将垂直中心线分别向右偏移20和26，然后修剪偏移后的中心线并将其变为“粗实线”，如图7-114所示。

图7-114 偏移绘制轮廓

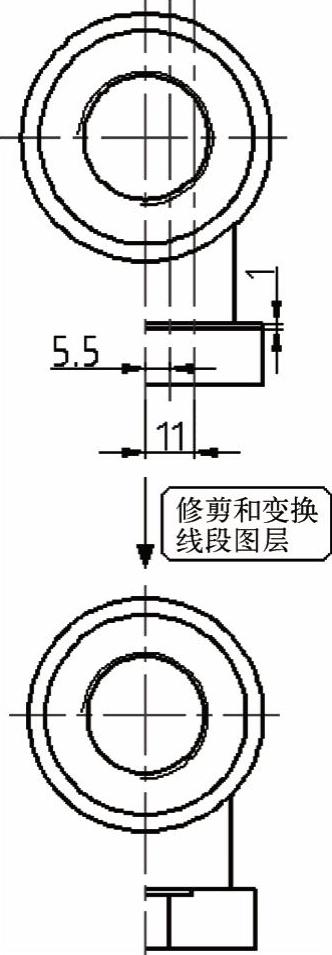

5）使用“偏移”命令将垂直中心线向右分别偏移5.5和11，将阀体底座的上端面线向下偏移1然后修剪图形并将非粗实线变为粗实线，如图7-115所示。

图7-115 偏移绘制其他结构

6）使用“圆角”命令绘制圆角，圆角半径为3，如图7-116所示。

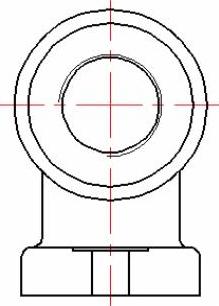

7）镜像图形，绘制出左视图的另一半，如图7-117所示。

图7-116 绘制圆角

图7-117 镜像图形

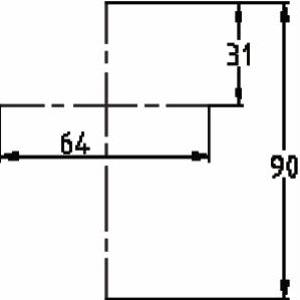

8）绘制主视图。先绘制一段水平中心线和一段垂直中心线，如图7-118所示。

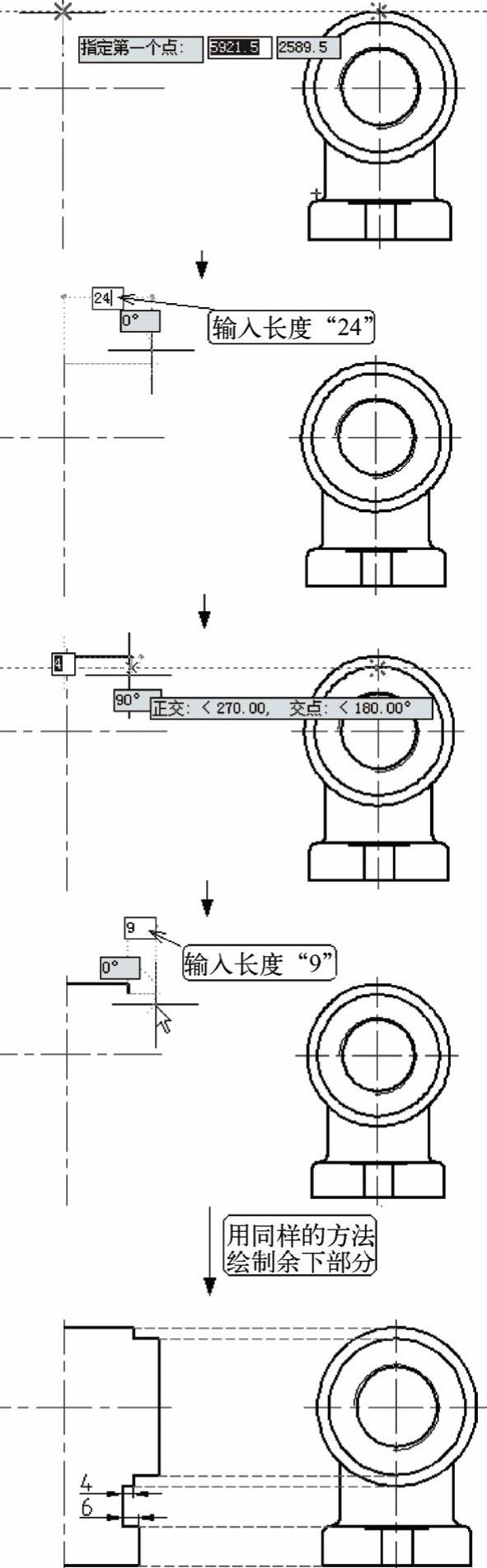

9）绘制主视图轮廓图。将当前图层设置为“粗实线”。选择“直线”使用对象追踪功能对应左视图，在垂直中心线上指定直线第一点，然后指定水平向右的方向，输入长度24，不必结束直线命令，向下移动光标，利用对象追踪功能对应左视图指定下一点，然后指定水平向右的方向，输入长度“9”，接着向下移动光标，利用对象追踪功能对应左视图，指定下一点，继续同样的操作方法，绘制出主视图右侧轮廓，如图7-119所示。

图7-118 绘制中心线

图7-119 绘制主视图右半部分轮廓

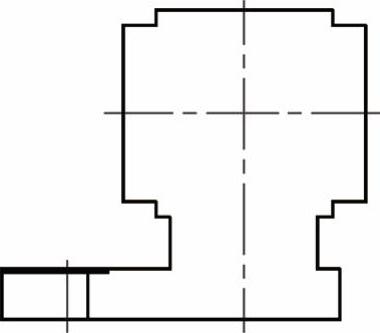

10）使用镜像命令绘制出主视图中底座以上部分的轮廓，如图7-120所示。(www.daowen.com)

图7-120 镜像图形

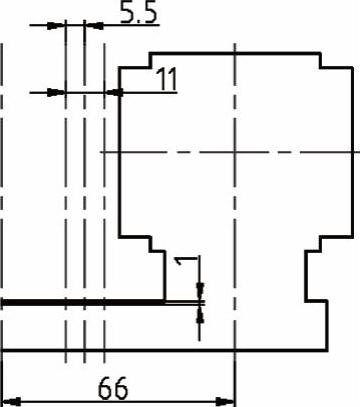

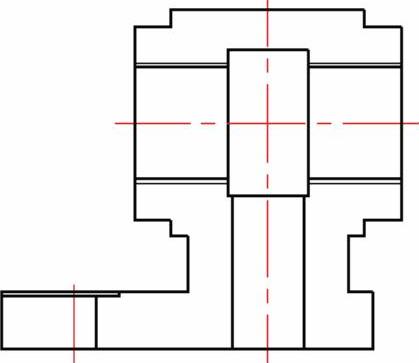

11）使用“偏移”命令将垂直中心线向左偏移48和66，然后将偏移了48的垂直中心线向右偏移5.5和11。绘制底座上下两个端面线，并将底座上端面线向下偏移1，如图7-121所示。

图7-121 偏移线段

对线段进行修剪，并将中心线变为“粗实线”，如图7-122所示。

图7-122 修剪线段

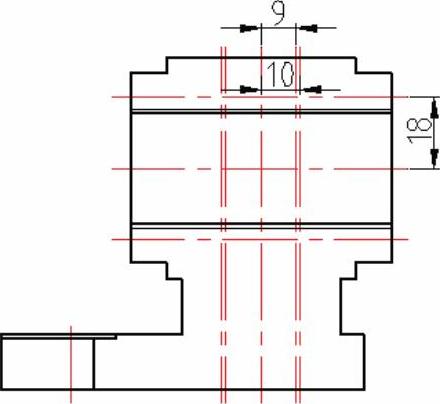

12）绘制主视图内部结构。使用偏移命令将垂直中心线分别向左右偏移9和10，将水平中心线上下偏移18。使用“直线”命令，利用对象追踪功能绘制左视图中的螺纹孔在主视图的轮廓，螺纹牙顶线为粗实线，牙底为细实线，如图7-123所示。

图7-123 绘制零件主视图内部结构

修剪线段，如图7-124所示，并将中心线变为粗实线。

图7-124 修建图线

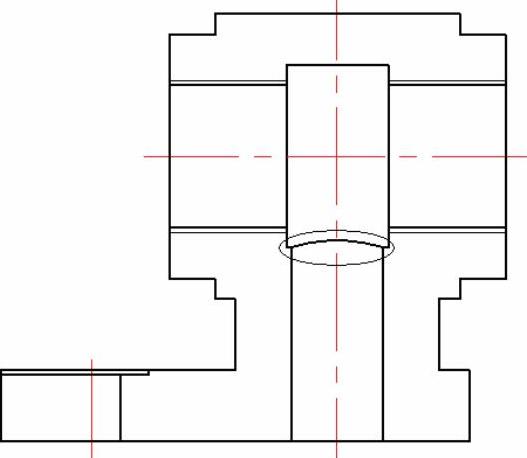

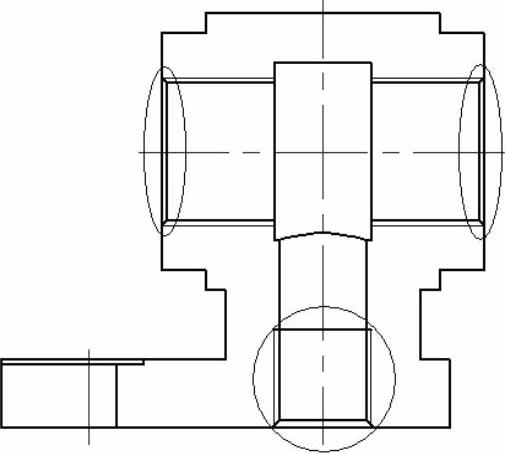

绘制主视图中轴向水平方向的孔φ36和轴向垂直的孔φ18的相贯线，可选择“圆弧”命令绘制，绘制完成后，使用“修剪”命令去掉φ36孔与相贯线相交部分线段，如图7-125所示。

图7-125 绘制相贯线

13）继续绘制主视图的其余结构。绘制孔φ18的螺纹牙底线（使用“细实线”图层），可以选择“偏移”命令，将φ18孔的左轮廓线向左偏移1，右轮廓线向右偏移1，螺纹的长度为20，螺纹终止线用粗实线绘制，修剪牙底线。接着绘制螺纹孔M30和φ18的倒角并添加倒角后形成的端面线，如图7-126所示。

图7-126 绘制螺纹牙底线和螺纹孔倒角

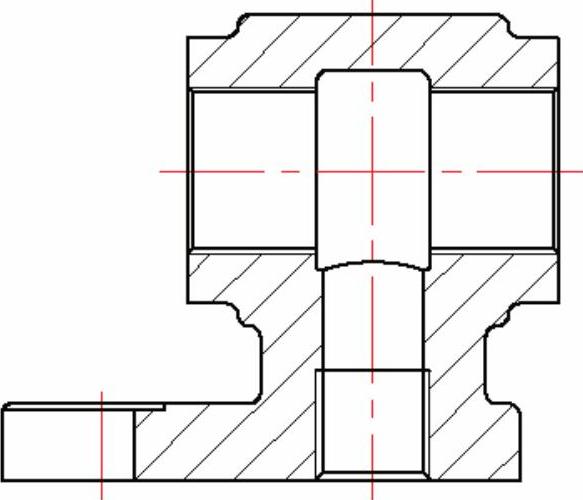

14）使用“圆角”命令，给主视图绘制圆角，圆角半径为2，然后填充剖面线，完成后如图7-127所示。

图7-127 绘制圆角和填充剖面线

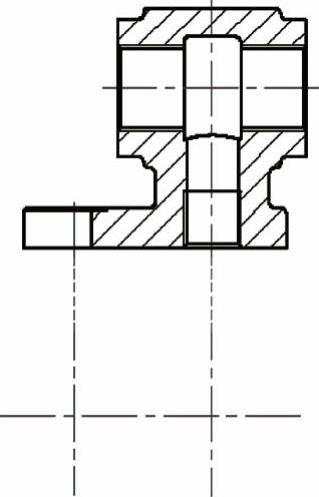

15）绘制俯视图中的底座。将“中心线”图层设置为当前图层，先绘制一段水平中心线，然后对应着主视图的两段垂直中心线，绘制两段中心线，如图7-128所示。

图7-128 绘制中心线

16）将当前图层设置为“粗实线”，使用“圆”命令绘制俯视图中的各个圆，尺寸如图7-129所示。

图7-129 绘制圆

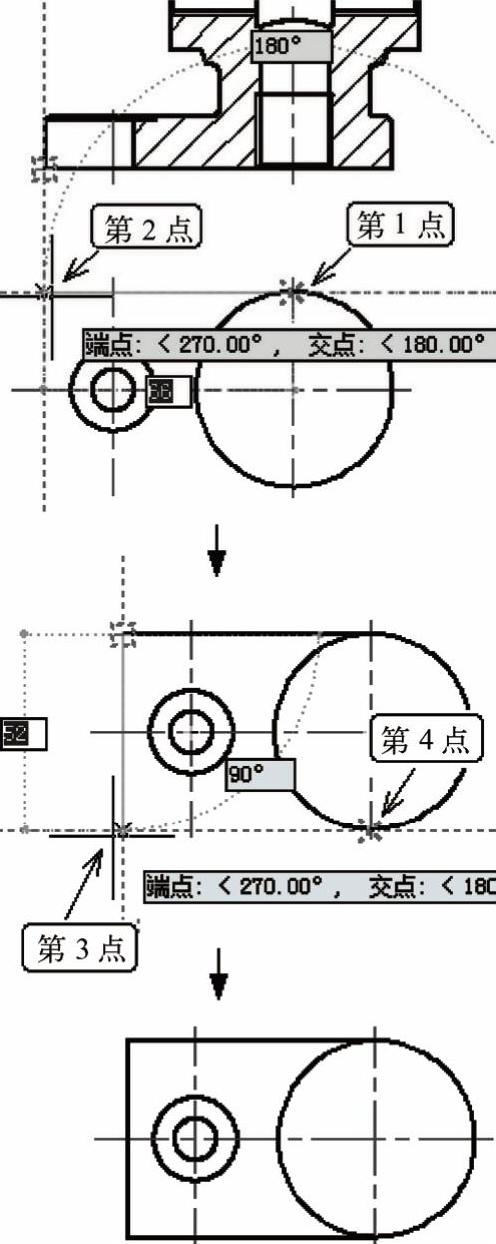

17）选择“直线”命令，指定φ50的圆与垂直中心线的上交点为第1点，利用对象追踪功能，绘制底座轮廓，如图7-130所示。

图7-130 绘制底座轮廓

继续绘制底座上的其他结构，如图7-131所示。

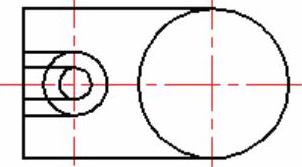

修剪线段和绘制圆角，圆角的半径为6，完成后如图7-132所示。

图7-131 绘制底座其他结构

图7-132 修剪线段和绘制圆角

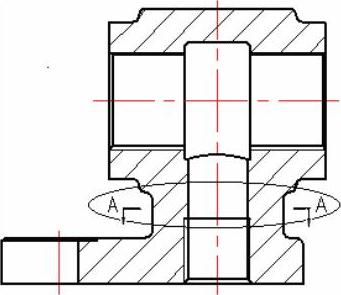

18）绘制俯视图的剖视图。为了清晰表达φ18孔处的结构，对这部分结构进行剖切绘制。先在主视图相应位置绘制剖切符号，指示剖切面的起、止和转折位置（用短粗实线表示）及投射方向（用箭头表示）的符号，如图7-133所示。

图7-133 绘制剖切符号

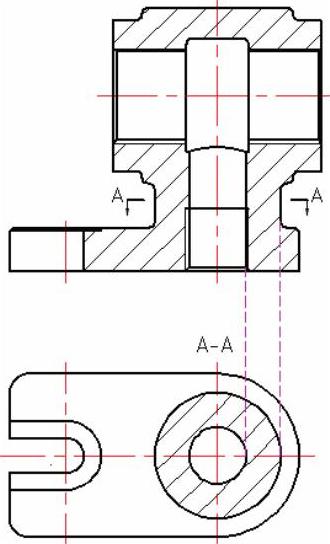

在俯视图绘制剖切后的视图，选择“圆”命令，根据对应关系，在俯视图中绘制出剖切后的结构，并填充剖面线，最后标注上剖切图的名称“A-A”，见图7-134所示。

图7-134 完成的俯视图

19）接着对零件进行尺寸标注、技术要求的标注，并添加标题栏，零件图的绘制便全部完成。
