一幅完整的零件图包括尺寸标注、技术要求，图框和标题栏等，打开目录中保存好的零件图形，对图形进行尺寸标注、添加技术要求和标题栏，完成后如图6-298所示。

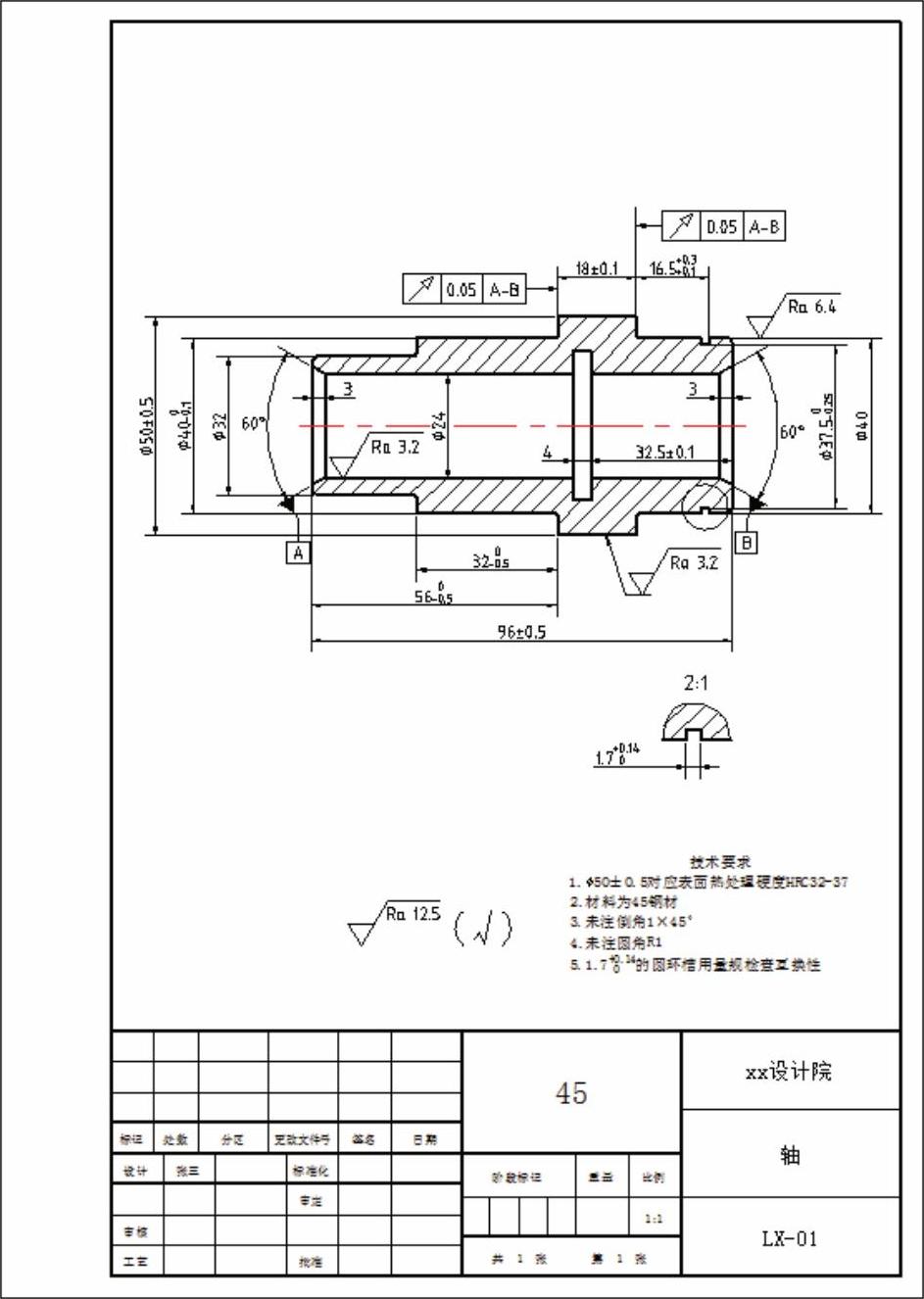

图6-298 轴零件图

【思路分析】

零件图中有局部放大图，其图形经过了放大，因此为了标注的正确，需要设置一个合理的比例因子。可以建立一个标注样式，专门用于局部放大图的标注。

在这个实例中将会把前面学到的尺寸标注、文本标注以及插入表格的知识系统的运用一次，标注一幅完整的零件图。

【光盘文件】

——参见附带光盘中的“START\Ch6\6-6-2.dwg”文件。

——参见附带光盘中的“END\Ch6\6-6-2.dwg”文件。

——参见附带光盘中的“AVI\Ch6\6-6-2.avi”文件。

【操作步骤】

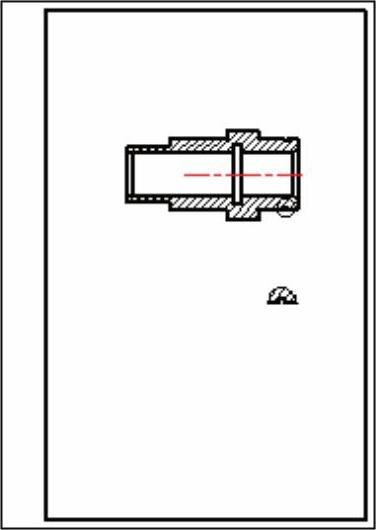

1）打开附带光盘中保存好的附带文件，打开后如图6-299所示。

图6-299 打开保存图形

2）先建立一个文字样式。设置步骤可参考前面的实例。

3）新建一个标注样式，将其命名为“制图标注”，包含有“角度”和“引线”的标注子样式，设置步骤可参考前面实例。

另外，图形中有一个“局部放大图”，放大比例为“2∶1”，因此要设置一个标注样式，用于局部放大图的标注。

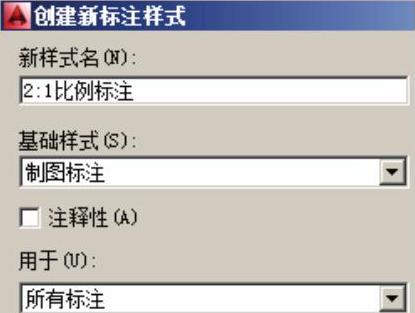

单击“标注样式管理器”对话框的“新建”按钮，在弹出的“创建新标注样式”对话框的“新样式名”框中输入名称“2∶1比例标注”，“基础样式”选择前面设置好的“制图标注”，“用于”选项设置为“所有标注”，如图6-300。单击“继续”按钮。

图6-300 新建标注样式

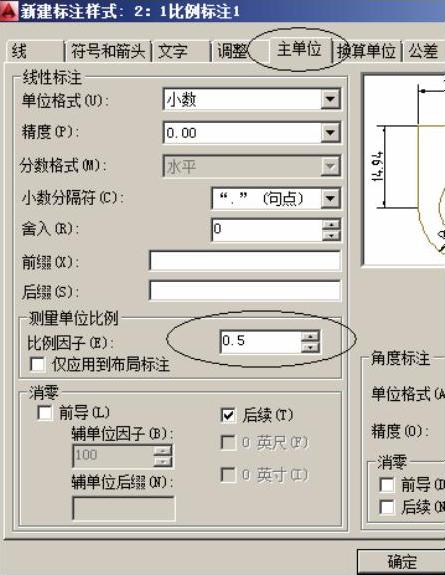

在“新建标注样式：2∶1比例标注”对话框中。单击“主单位”选项卡，将“测量单位比例”选项中的“比例因子”设置为0.5。其余设置直接采用“制图标注”的即可，如图6-301所示。单击“确定”按钮，完成标注样式的建立。

图6-301 设置主单位选项

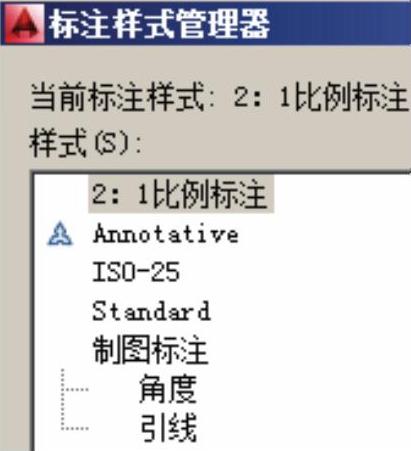

标注样式列表如图6-302所示。

图6-302 标注样式列表

4）建立一个“表格”样式，设置步骤可参考前面的实例。

5）创建一个表面粗糙度标注图块，命名为“粗糙度”，创建步骤可参考前面的实例。

6）单击“图层”面板中的“图层选择”下拉列表切换“标注”图层为当前图层。

7）将当前标注样式设置为“制图标注”。

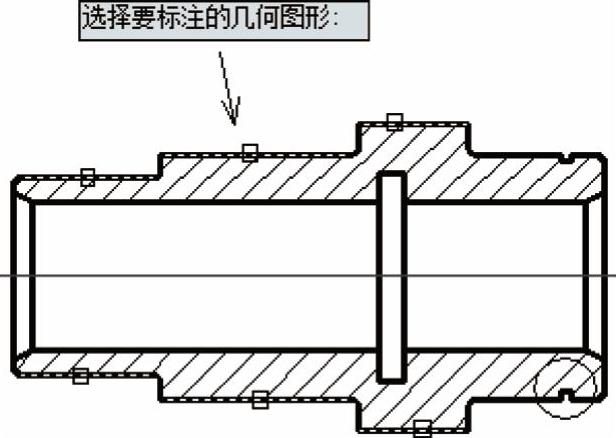

8）选择“快速标注”命令，系统提示“选择要标注的几何图形”，单击选择图6-303中所指的线段。

图6-303 选择快速标注对象

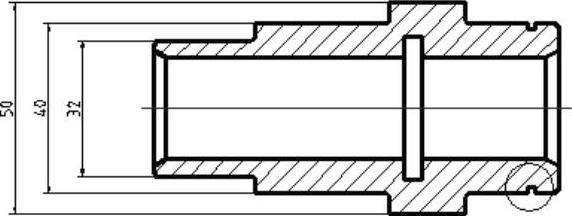

完成选择后，按下〈Enter〉键，输入S，选择“并列”方式，放置好尺寸线，完成标注，如图6-304所示。

图6-304 选择快速标注图形

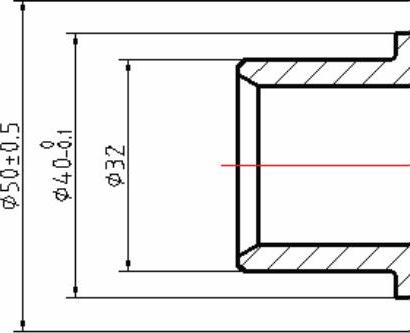

9）编辑尺寸。因为快速标注命令没有“多行文字”选项功能，所以只能在标注完成后，双击尺寸进行编辑。在50前面添加直径符号“%%C”，在后面添加“±0.5”。在40前面添加直径符号“%%C”，在其后面添加尺寸公差“（空格）0^0.1”，堆叠文字。在32前面添加直径符号。全部完成后如图6-305所示。

图6-305 编辑尺寸

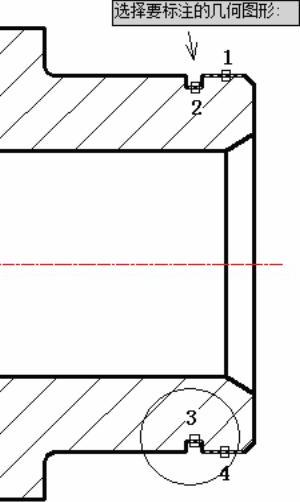

10）选择“快速标注”命令，系统提示“选择要标注的几何图形”，单击选择图6-306中所指的线段。

图6-306 选择快速标注的对象

选择完快速标注的对象后，按下〈Enter〉键，放置好尺寸线，即可完成标注，如图6-307所示。

图6-307 选择快速标注图形

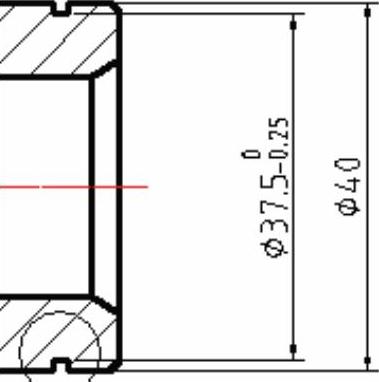

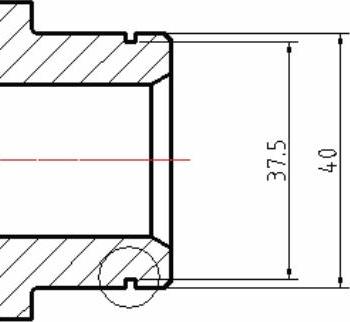

11）编辑尺寸。给刚刚快速标注的尺寸添加直径符号和尺寸公差，完成后如图6-308所示。

图6-308 编辑尺寸

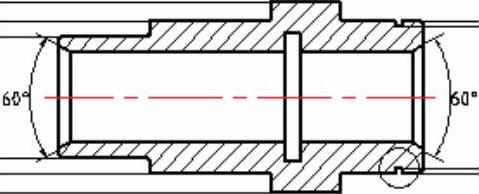

12）选择“角度”标注命令，标注左右端面的孔的倒角角度，如图6-309所示。

(www.daowen.com)

图6-309 标注角度尺寸

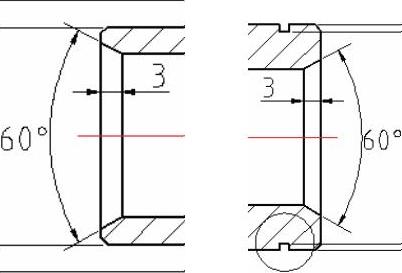

13）选择“线性”标注命令，标注左右端面的孔的倒角深度，如图6-310所示。

图6-310 标注倒角深度

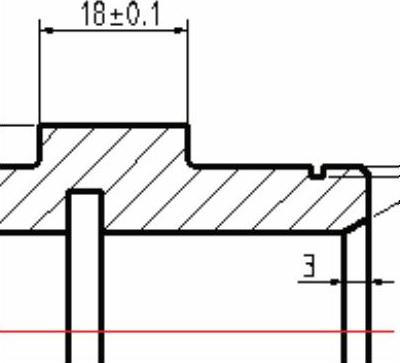

14）选择“线性”标注命令，标注下图所指台阶圆的厚度，同时选择“多行文字”选项功能，输入公差“±0.1”，完成后如图6-311所示。

图6-311 标注台阶厚度

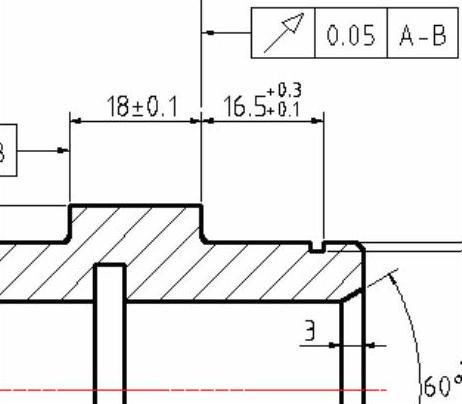

15）选择“连续标注”命令，连续尺寸的基准是上一步标注的尺寸18的右尺寸界线，以下图所指端点为第二条尺寸界线原点。标注完成后，双击尺寸，进行编辑，添加尺寸公差，完成后如图6-312所示。

图6-312 标注圆环槽定位尺寸

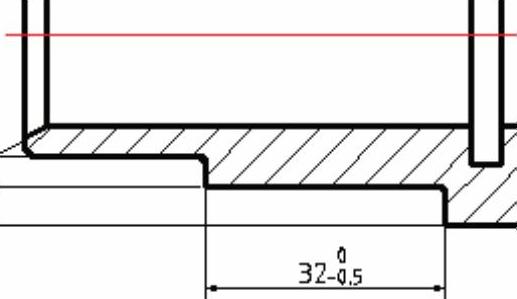

16）选择“线性”标注命令，标注另一个台阶圆的厚度，同时选择“多行文字”选项，添加公差“（空格）0^-0.5”并堆叠，如图6-313所示。

图6-313 标注台阶圆厚度

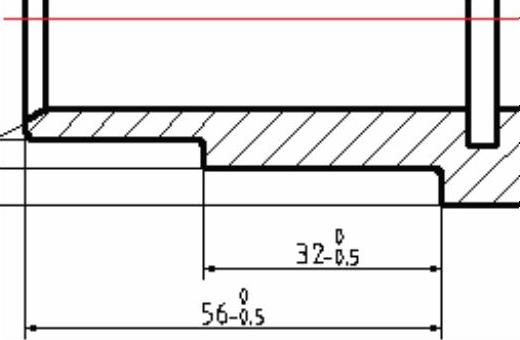

17）选择“基线”标注命令，基线基准为上一步标注的尺寸32的右尺寸界线，第二条尺寸界线原点为左端面的端点。标注后，双击尺寸，添加尺寸公差“（空格）0^-0.5”并堆叠，如图6-314所示。

图6-314 标注台阶圆定位尺寸

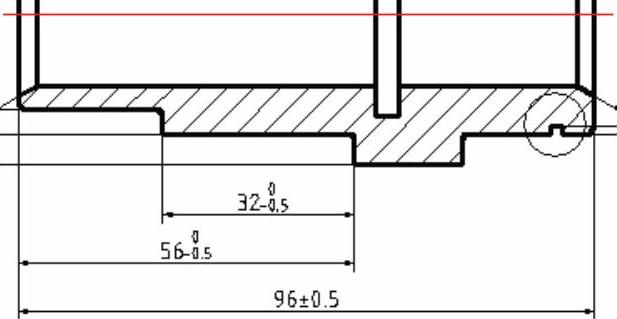

18）选择“基线”标注命令，基线基准为上一步标注的尺寸56的左尺寸界线，第二条尺寸界线原点为右端面的端点。标注后，双击尺寸进行编辑，添加尺寸公差“±0.5”，完成后如图6-315所示。

图6-315 标注零件总长

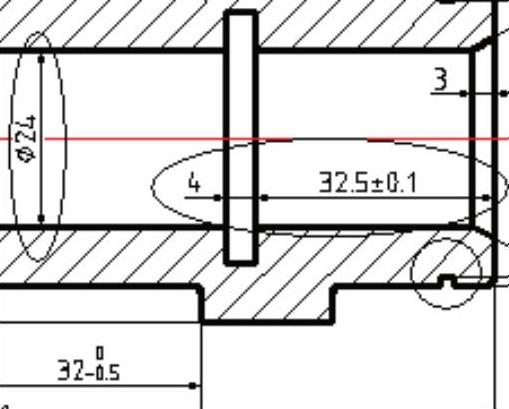

19）标注孔内的槽的定位尺寸和宽度，其中定位尺寸32.5需要添加尺寸公差“±0.1”。

标注圆孔的直径，添加直径符号。将中心线与尺寸重合的部分打断，如图6-316所示。

图6-316 标注零件其他尺寸

20）将当前标注样式设置为“2∶1比例标注”。使用“多行文字”命令在局部放大图上方标注放大比例“2∶1”。

然后选择“线性”标注命令，使用“多行文字”选项功能，添加尺寸公差“+0.14^（空格）0”，并堆叠，如图6-317所示。

图6-317 标注局部放大图

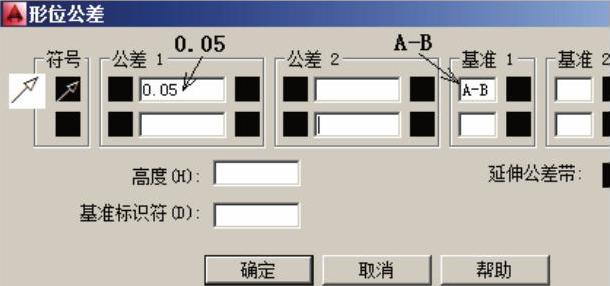

21）标注几何公差。输入引线命令LEADER，在厚度为18的台阶圆左端面标注几何公差，指定引线点后，选择“公差”选项，在弹出的“几何公差”对话框中，进行图6-318的设置。

图6-318 “几何公差”对话框

单击“确定”按钮完成标注，如图6-319所示。

图6-319 标注几何公差（1）

22）标注几何公差。标注厚度为18的台阶圆右端面标注几何公差，先从尺寸18的右尺寸线绘制一段延长线，然后使用LEADER引线命令进行公差标注，与左端面相同的几何公差，完成后如图6-320所示。

图6-320 标注几何公差（2）

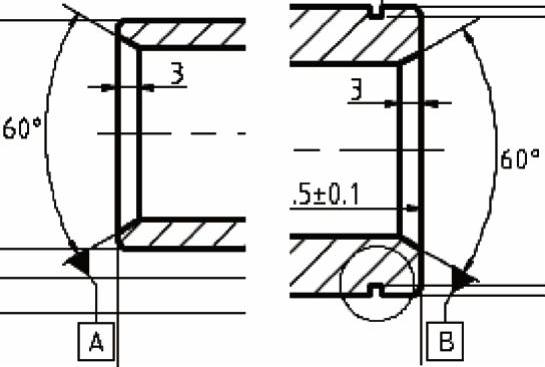

23）标注几何公差基准。使用绘图命令及文本标注命令，在左右端面孔的倒角角度尺寸线处绘制几何公差基准，完成后如图6-321所示。

图6-321 绘制几何公差基准

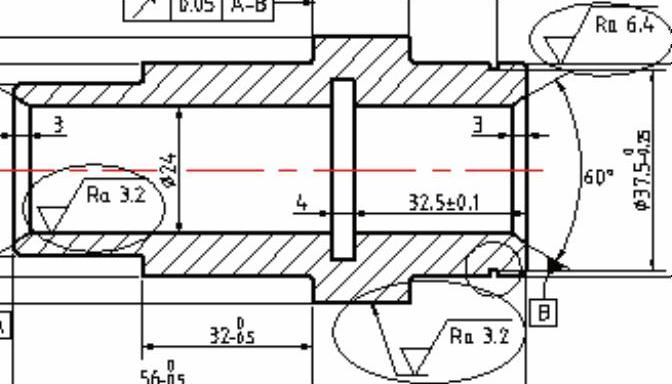

24）标注表面粗糙度。先制作表面粗糙度的块，可参照“案例6-6-1”中的块制作步骤。然后插入块，标注表面粗糙度，完成后如图6-322所示。

图6-322 标注表面粗糙度

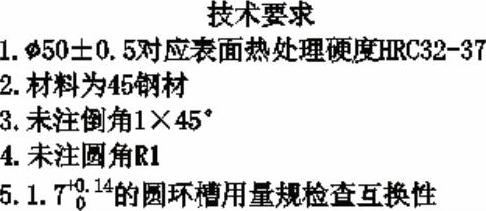

25）标注技术要求。使用“多行文字”命令，在合适的位置输入以下技术要求，如图6-323所示。

图6-323 标注技术要求

26）制作标题栏。可以先使用绘图命令按照尺寸要求绘制出标题栏，然后使用文本标注命令填写标题栏信息。

也可以参照“应用6-5-3”，使用表格命令制作标题栏，然后将标题栏移动至与图框的底部重合。

如果在“应用6-5-3”中，读者已经跟随步骤制作了一个标题栏，可打开保存的文件，将其复制到当前绘图环境中，插入到图框底部，然后输入标题栏信息，如图6-323所示。

标题栏完成后，零件图的标注便全部完成。
