标注一段技术要求,如图6-259所示。
图6-259 技术要求
【思路分析】
标注之前先设置好文字样式,标注过程中要熟练掌握各类符号的插入,堆叠功能的使用,还有设置多行文字宽度,段落缩进功能等的使用。
【光盘文件】
——参见附带光盘中的“END\Ch6\6-5-2.dwg”文件。
——参见附带光盘中的“AVI\Ch6\6-5-2.avi”文件。
【操作步骤】
1)新建一个图层,用于文字标注。
2)选择“文字样式”命令,系统打开文字样式对话框;单击“新建”按钮,系统打开“新建文字样式”对话框,在“样式名”中输入“宋体”,单击“确定”按钮。
返回到“文字样式”对话框中,如图6-260所示,在“字体名”中选择“宋体”,在“字体样式”中选择“常规”“文字高度”采用默认值“0”,为了方便在后面的文字输入中可以自由地调整文字高度。其余选项不做更改,单击“置为当前”按钮,并关闭对话框,完成设置。

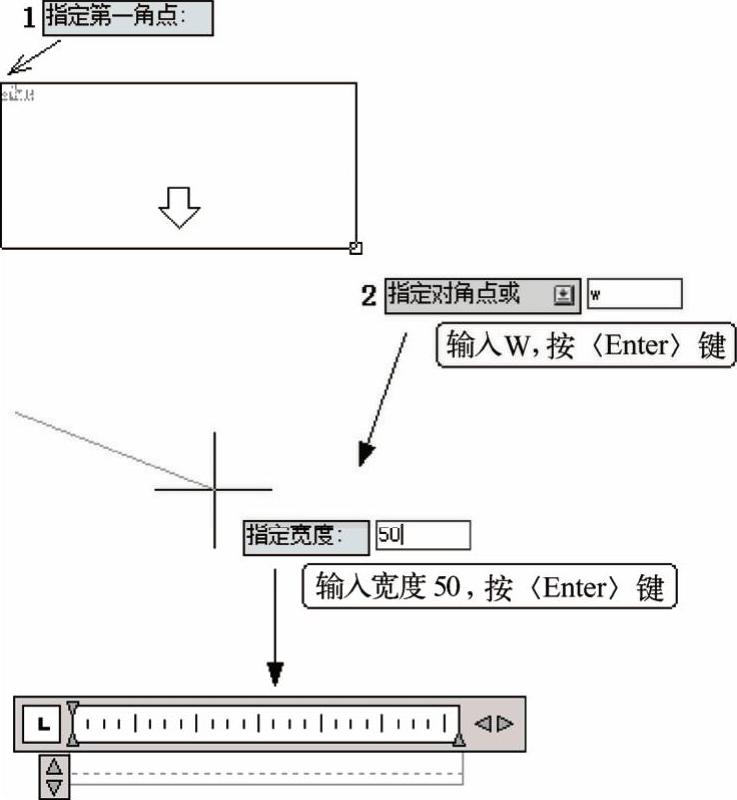

3)选择“多行文字”命令,如图6-261所示,系统提示“指定第一角点:”,在绘图区任意位置指定文字输入框的第一个角点;系统提示“指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:”,输入W,按〈Enter〉键;系统提示“指定宽度:”,输入数值50,按〈Enter〉键,系统显示在位编辑器,可以输入数值。

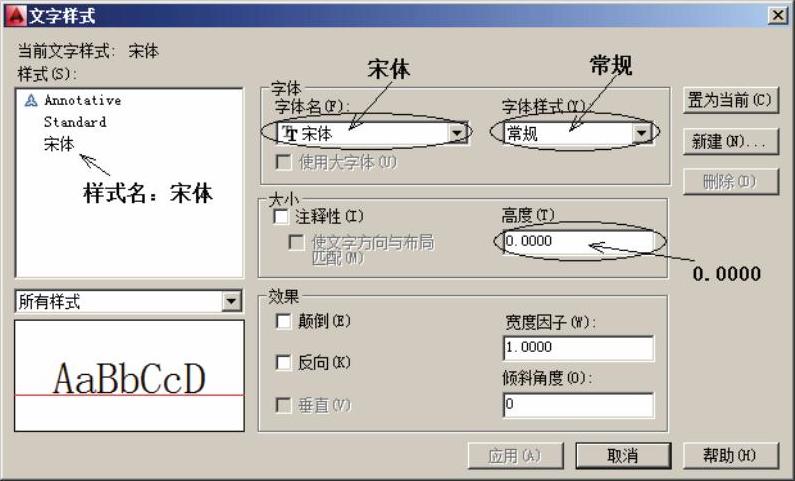

图6-260 设置文字样式

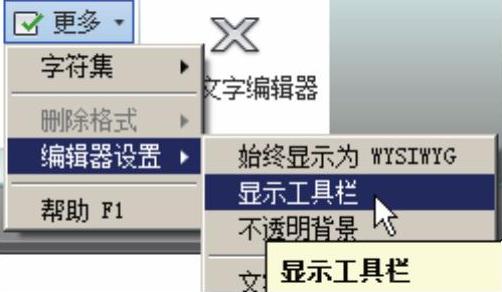

4)为了方便编辑,打开“文字格式”工具栏。在“文字编辑器”选项卡的“选项”面板中,单击“更多”下拉列表按钮,在“编辑器设置”选项中,选择“显示工具栏”选项,如图6-262所示。
图6-261 选择多行文字命令
图6-262 显示文字格式工具栏(www.daowen.com)

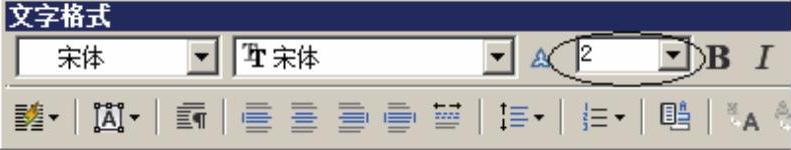

5)在“文字格式”工具栏的“文字高度”输入框中,输入文字高度“2”,如图6-263所示。
图6-263 设置文字高度

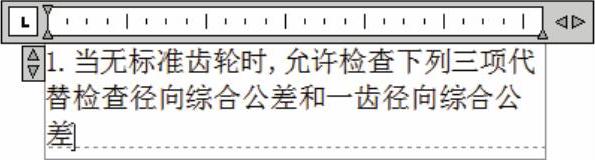

6)开始输入文字。先输入第1段文字“1.当无标准齿轮时,允许检查下列3项代替检查径向综合公差和一齿径向综合公差”,输入后如图6-264所示。
图6-264 输入文字

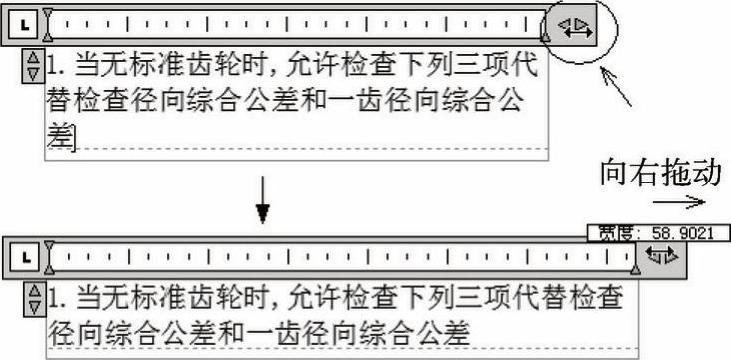

从输入第1段文字来看,文字宽度显得过小,这时可以设置“多行文字对象的宽度”,单击“标尺”的宽度按钮,向右拖动至合适宽度,如图6-265所示。
图6-265 设置多行文字对象的宽度
7)输入下一段文字。输入“a.齿圈径向圆跳动公差Fr为0.056”后,按下〈Enter〉键,换行,输入“b.齿形公差ff为0.016”,按下〈Enter〉键,换行,输入“c.基节极限偏差±fpb为0.018”,其中“±fpb”,正负号使用“符号”功能输入,“fpb”使用堆叠功能,先输入“f^pb”,然后选中“^pb”堆叠即可,如图6-266所示。
图6-266 使用字符和堆叠功能

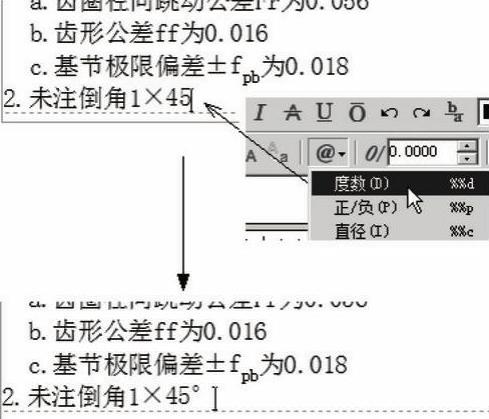

8)继续输入文字。其中的45°的“度”符号,使用上一步的插入符号功能完成,如图6-267所示。
9)继续输入文字。第3段文字中的直径符号是通过“字符”功能插入来完成,而不是“%%C”,后面的尺寸公差,通过将“”堆叠即可完成,如图6-268所示。
图6-267 插入“度”符号

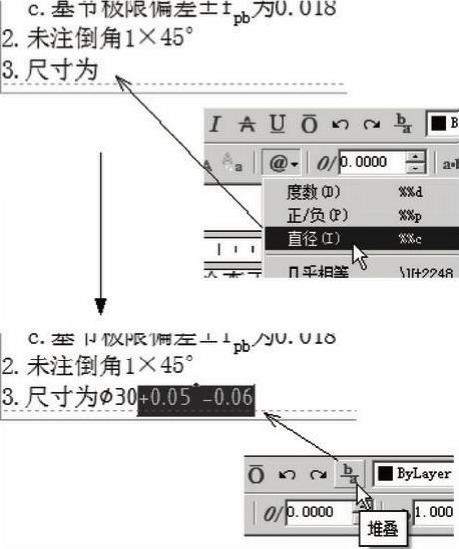

图6-268 插入直径符号和堆叠公差
输入完成后,在输入框外单击鼠标左键,即可关闭文字编辑器,至此,文字标注全部完成。
