利用“表格”绘图功能，用户可以直接插入设置好的表格，免去绘制由单独的图线组成的表格，使表格创建变得容易。

1.表格样式

和文字样式一样，所有图形中的表格都有和其相对应的表格样式。因此，在插入表格之前，一般都需要先设置好表格样式。表格样式是用来控制表格基本形状和间距的一组设置。

执行“表格样式”设置命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”下拉按钮→“表格样式”。

●功能区：“注释”选项卡→“表格面板”→小箭头。

●命令：输入TABLESTYLE。

●AutoCAD经典工作空间，菜单栏：“格式”→“表格样式”。

选择“表格样式”命令后，系统打开“表格样式”对话框，如图6-234所示。

各选项说明如下。

●“样式”列表框、“置为当前”按钮：含义和“文字样式”对话框的相同，不再赘述。

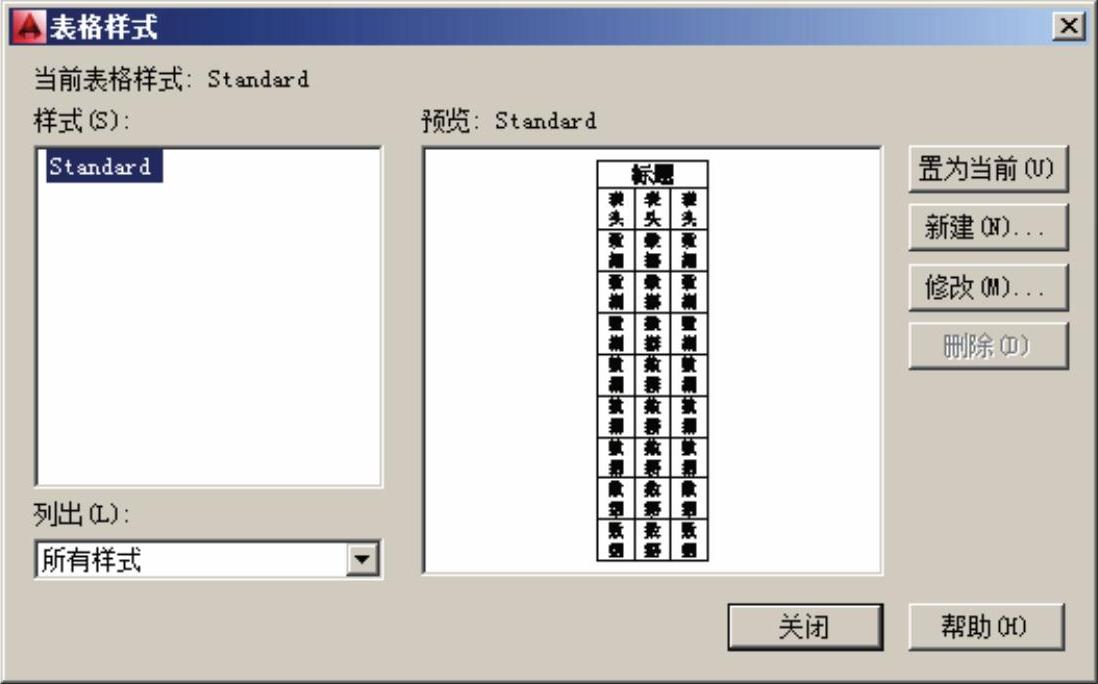

图6-234 “表格样式”对话框

●“新建”按钮：单击此按钮后，系统打开“创建新的表格样式”对话框，如图6-235所示。输入新的表格样式名后，单击“继续”按钮，系统打开“新建表格样式：Standard副本”对话框，如图6-236所示，从中可以设置新的表格样式。

●“修改”按钮：选中一个表格样式，然后单击此按钮，系统打开“修改表格样式”对话框，其内容与“新建表格样式”对话框相同。

●“删除”按钮：删除“样式”列表中选定的表格样式，但是不能删除图形中正在使用的样式。

“新建表格样式”或“修改表格样式”对话框中有3个选项卡，常规、文字和边框，如图6-236所示。在“单元样式”下拉列表中，分别选择标题、表头、数据，可分别对其进行设置。

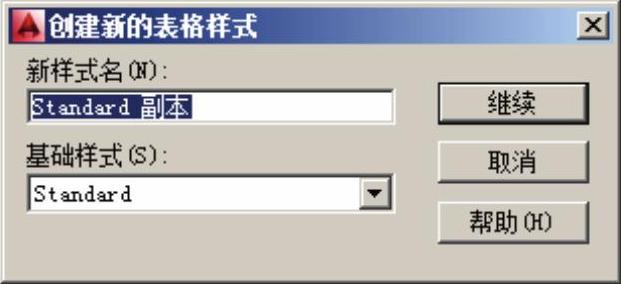

图6-235 “创建新的表格样式”对话框

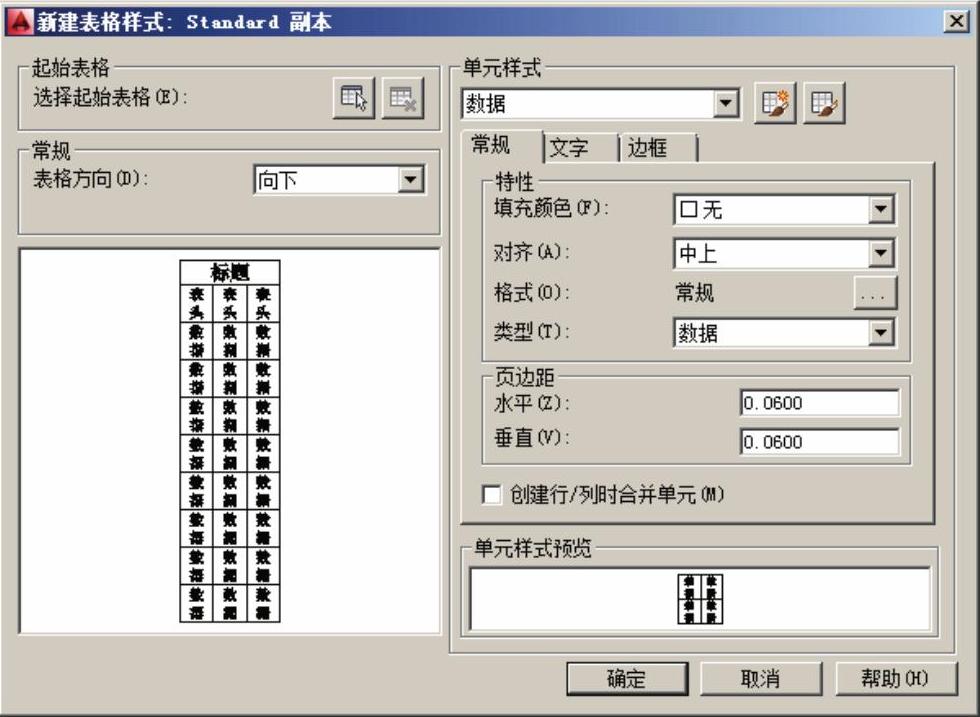

图6-236 “新建表格样式：Standard副本”对话框

（1）“常规”选项卡，如图6-237所示。

“特性”选项组说明。

●“填充颜色”：指定单元的背景色。默认值为“无”。可以选择“选择颜色”以显示“选择颜色”对话框。

●“对齐”：设置表格单元中文字的对正和对齐方式。文字相对于单元的顶部边框和底部边框进行居中对齐、上对齐或下对齐。文字相对于单元的左边框和右边框进行居中对正、左对正或右对正。

●“格式”：为表格中的“数据”“列标题”或“标题”行设置数据类型和格式。单击该按钮将显示“表格单元格式”对话框，如图6-238所示，从中可以进一步定义格式选项。

●“类型”：将单元样式指定为标签或数据，在包含起始表格的表格样式中插入默认文字时使用，也用于在工具选项板上创建表格工具的情况。

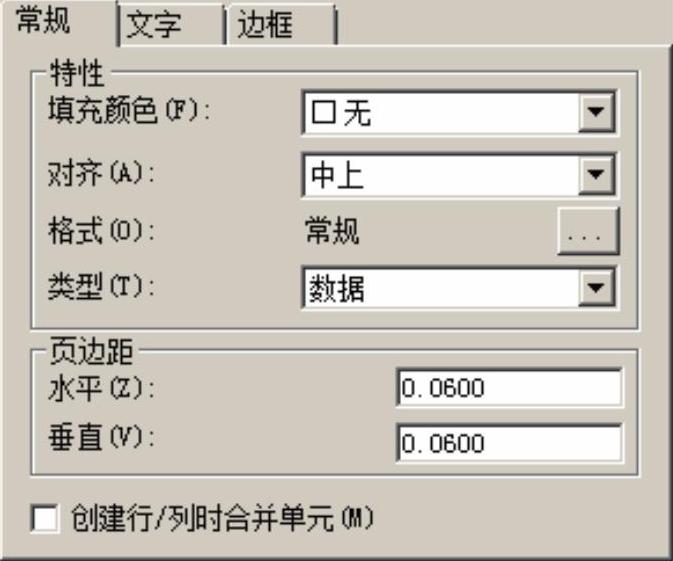

图6-237 新建表格样式常规选项卡

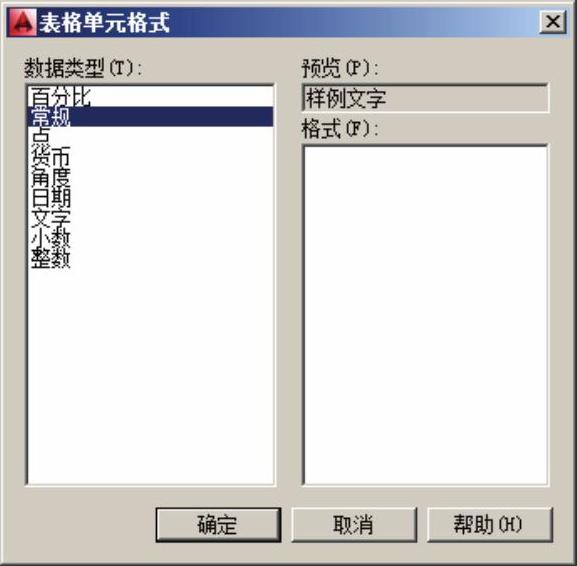

图6-238 “表格单元格式”对话框

“页边距”选项组说明。

●水平：设置单元中的文字或块与左右单元边框之间的距离。

●垂直：设置单元中的文字或块与上下单元边框之间的距离。

●“创建行/列时合并单元”：将使用当前单元样式创建的所有新行或新列合并为一个单元。可以使用此选项在表格的顶部创建标题行。

（2）“文字”选项卡，如图6-239所示。

●“文字样式”：指定表格的文字样式，若单击按钮，系统打开“文字样式”对话框，从中可以创建或修改文字样式。

●“文字高度”：设定文字高度。数据和列标题单元的默认文字高度为0.1800。表标题的默认文字高度为0.25。

●“文字颜色”：指定文字颜色。选择列表底部的“选择颜色”可显示“选择颜色”对话框。

●“文字角度”：设置文字角度。默认的文字角度为0。可以输入-359到+359度之间的任意角度。

（3）“边框”选项卡，如图6-240所示。各选项说明如下。

●“线宽”：通过单击边界按钮，设置将要应用于指定边界的线宽。如果使用粗线宽，可能必须增加单元边距。(www.daowen.com)

●“线型”：设定要应用于用户所指定的边框的线型。选择“其他”可加载自定义线型。

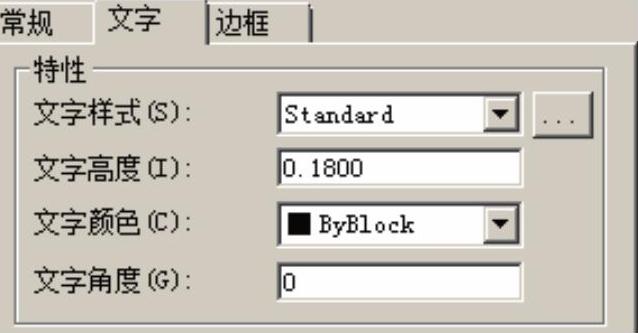

图6-239 新建表格样式文字选项卡

图6-240 新建表格样式边框选项卡

●“颜色”：通过单击边界按钮，设置将要应用于指定边界的颜色。选择“选择颜色”可显示“选择颜色”对话框。

●“双线”：将表格边界显示为双线。

●“间距”：确定双线边界的间距。默认间距为0.1800。

●“边框按钮”：控制单元边框的外观，边框特性包括栅格线的线宽和颜色，总共有8个，分别是所有边界、外部边界、内部边界、底部边界、左边界、上边界、右边界、无边界。

（4）“表格方向”下拉列表：设置表格的方向，包括向上、向下两个选项。

●向下：标题行和列标题行位于表格的顶部。单击“插入行”并单击“下”时，将在当前行的下面插入新行。

●向上：标题行和列标题行位于表格的底部。单击“插入行”并单击“上”时，将在当前行的上面插入新行。

2.创建表格

执行“表格”命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”面板→“表格”。

●功能区：“注释”选项卡→“表格面板”→“表格”。

●命令：输入TABLE。

●AutoCAD经典工作空间，菜单栏：“绘图”→“表格”。

选择“表格”命令后，系统打开“插入表格”对话框，如图6-241所示。

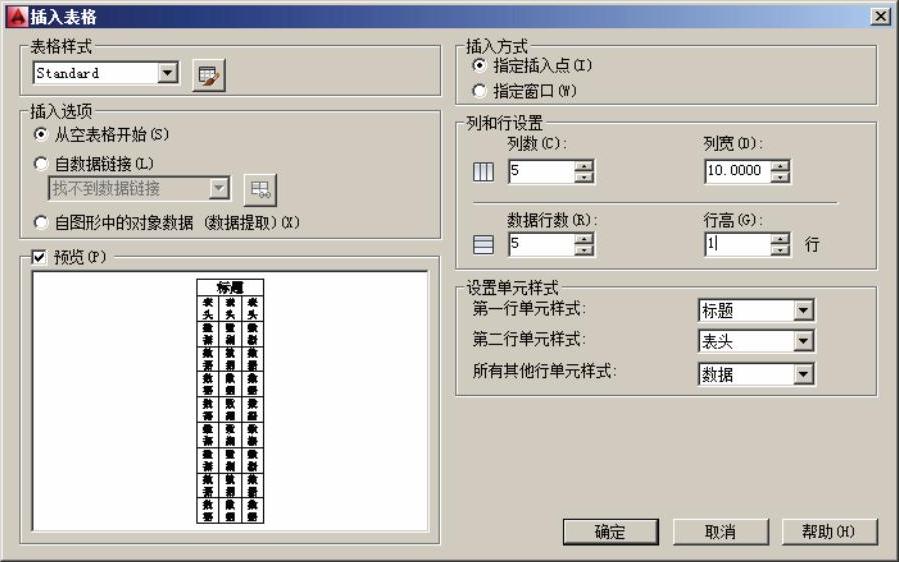

图6-241 “插入表格”对话框

各选项说明如下。

●“表格样式”下拉列表框：可以在下拉列表中选择一种表格样式，也可以单击后面的按钮，新建或修改表格样式。

●“插入选项”选项组：指定插入表格的方式。

◆从空表格开始：创建可以手动填充数据的空表格。

◆从数据链接开始：从外部电子表格中的数据创建表格。

◆从数据提取开始：启动“数据提取”向导。

●“插入方式”选项组。

◆指定插入点：指定表格左上角的位置。可以使用定点设备，也可以在命令提示下输入坐标值。如果表格样式将表格的方向设定为由下而上读取，则插入点位于表格的左下角。

◆指定窗口：指定表格的大小和位置。可以使用定点设备，也可以在命令提示下输入坐标值。选定此选项时，行数、列数、列宽和行高取决于窗口的大小以及列和行设置。

●“列和行设置”选项组。

◆列数：指定列数。

◆列宽：指定列的宽度。且列宽由表格的宽度控制，最小列宽为一个字符。

◆数据行数：指定行数。带有标题行和表格头行的表格样式最少应有三行。最小行高为一个文字行。

◆行高：按照行数指定行高。文字行高基于文字高度和单元边距，这两项均在表格样式中设置。

●“设置单元样式”选项组：指定第一行、第二行以及其他行的单元样式为标题、表头或者数据。

在“插入表格”对话框中完成相应设置后，单击“确定”按钮，在指定的插入点或窗口自动插入一个空表格，并显示多行文字编辑器，用户可以通过键盘上的方向键逐行逐列输入相应的文字或数据。

提示：

（1）在“插入表格”对话框中，“数据行数”输入框中的值仅仅表示有多少行数据行，不包括表头和标题两行，因此生成的表格比“数据行数”设置值多两行，例如“数据行数”为5，插入表格的行数为7。

（2）在插入后的表中选择某一个单元格，单击后出现夹点，通过移动夹点可以改变单元格的大小。
