文本标注是图形中很重要的一部分内容。在一幅完整的图形中，不仅要含有绘制图形，还要有技术要求，注释说明等文本标注，来对图形进行详细的表达。AutoCAD 2014提供了多种文字输入的方法，下面对有关文本标注方面的命令进行介绍。

1.文字样式

类似于尺寸标注，在标注之前，一般都需要对标注样式进行设置调整，同样，在进行文本标注前，也需要设置文字样式，AutoCAD 2014提供了“文字样式”对话框，可以通过这个对话框方便直观地建立需要的文字样式，或者对已有的样式进行修改。

执行“文字样式”设置命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”下拉按钮→“文字样式”。

●功能区：“注释”选项卡→“文字面板”→小箭头。

●命令：输入STYLE或ST。

●AutoCAD经典工作空间，菜单栏：“格式”→“文字样式”。

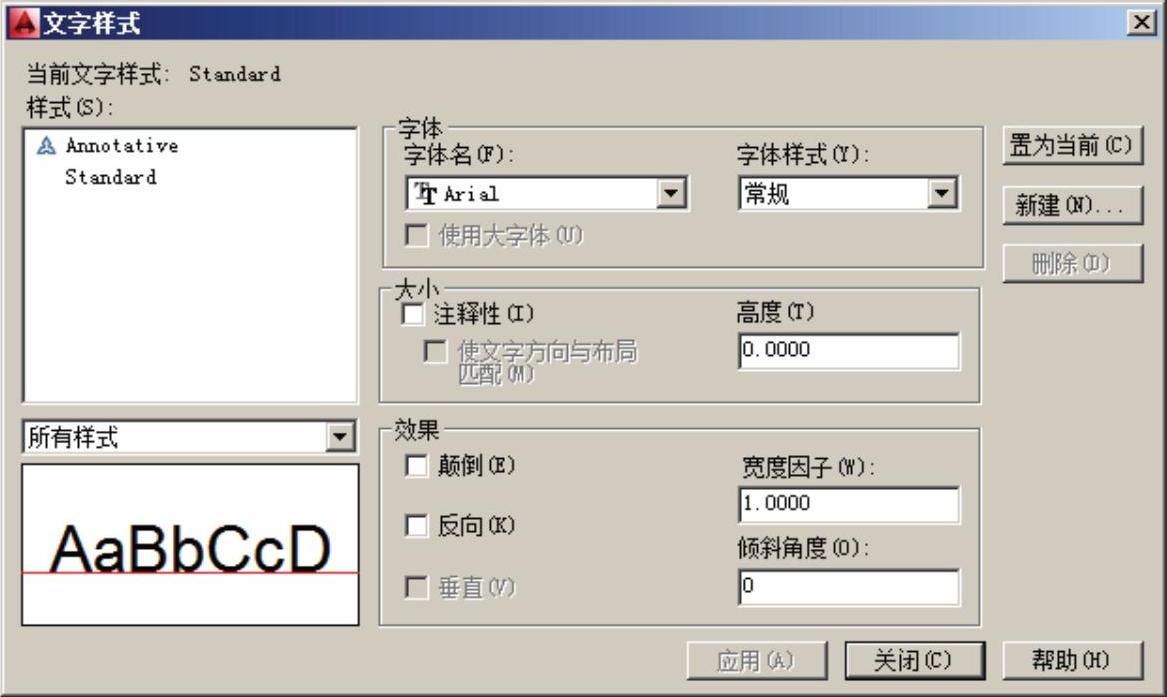

选择“文字样式”命令后，系统会打开“文字样式”对话框，如图6-206所示。

图6-206 “文字样式”对话框

各选项说明如下。

●“样式”列表：含义与“标注样式管理器”的相同，可参考前文。

●“字体”选项组：确定字体样式。其中“字体名”下拉列表框中给出了可以选用的字体名称，包括SHX类型的矢量字体和True Type字体，分别以名称前面的和标志来加以区别。当选用True Type字体时，可以在“字体样式”中选择常规、粗体、粗斜体、斜体等样式。当选用矢量字体时，“使用大字体”复选框可以被勾选，勾选后可以在“字体样式”中选择大字体样式。

SHX字体中的gbenor.shx用于标注正体字母与数字，gbeitc.shx用于标注斜体字母与数字。

●“大小”选项组：用于更改文字的大小。

■“注释性”复选框：指定文字为注释性。

■“使文字方向与布局匹配”复选框：指定图纸空间视口中的文字方向与布局方向匹配。如果未选择“注释性”选项，则该选项不可用。

■“高度”微调框用于确定文字的高度，默认值为“0”，表示字体高度是可以变动的，即在每次执行输入文字命令时，系统都提示用户确定文字高度，如果输入一个非零值，则该字样就采用输入的值作为固定的文字高度，在执行文字输入命令时系统不再提示用户确定文字高度。

●“效果”选项组：修改字体的特性，例如高度、宽度因子、倾斜角以及是否颠倒显示、反向或垂直对齐。

■“颠倒”复选框：勾选后，将文字颠倒显示，如图6-207a所示。

■“反向”复选框：勾选后，将文字反向显示，如图6-207b所示。

图6-207 文字颠倒与反向

■“垂直”复选框：显示垂直对齐的文字。只有在选定字体支持双向时“垂直”才可用。TrueType字体的垂直定位不可用。

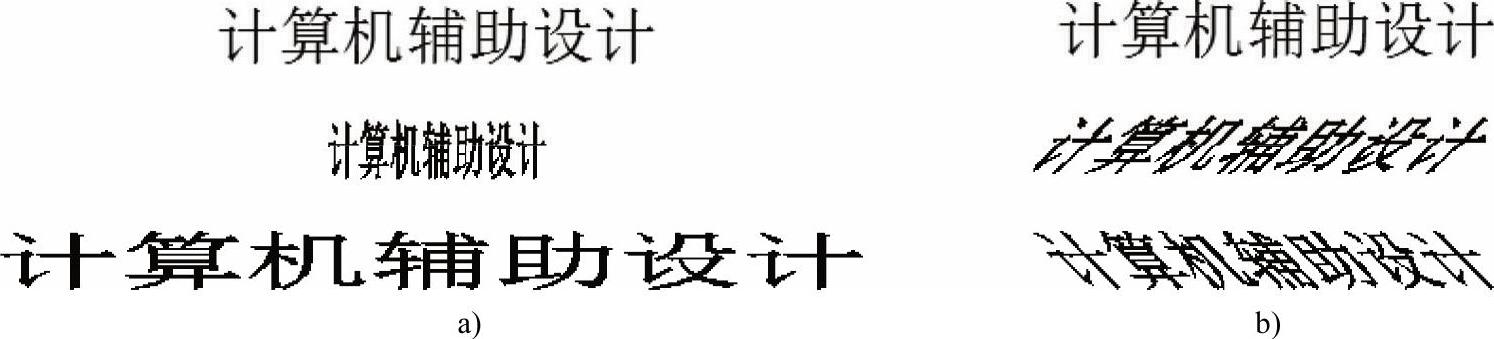

■“宽度因子”微调框：设置文字宽度系数，确定文字的宽、高比。输入小于1.0的值将压缩文字。输入大于1.0的值则扩大文字，如图6-208a所示。

■“倾斜角度”微调框：设置文字的倾斜角。输入一个“-85”和“85”之间的值将使文字倾斜，如图6-208b所示。

图6-208 文字宽度设置与倾斜角度

提示：使用这一节中所描述效果的TrueType字体在屏幕上可能显示为粗体。屏幕显示不影响打印输出。字体按指定的字符格式打印。

●“置为当前”按钮：将在“样式”下选定的样式设定为当前。

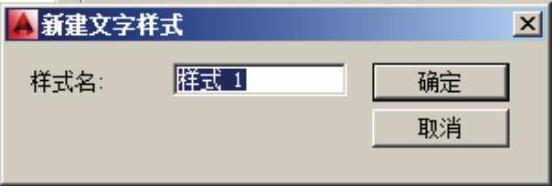

●“新建”按钮：显示“新建文字样式”对话框并自动提供默认名称，如图6-209所示。

图6-209 “新建文字样式”对话框

●“删除”按钮：删除未使用文字样式。

提示：（1）如果要使用不同于系统默认样式STANDARD的文字样式，最好的方法是自己建立一个新的文字样式，而不要对默认样式进行修改。

（2）系统默认样式STANDARD不允许删除或重命名。

（3）“大字体”是针对中文、韩文等亚洲国家使用的文字。若要在单行文字中使用汉字，必须将“字体”设置为“大字体”，并选择对应的汉字大字体。

（4）当所选的字体前面带@符号时，标注的文本字头向左。

2.单行文字标注

执行“单行文字”命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”面板→“文字”下拉按钮→“单行文字”，如图6-210所示。

●功能区：“注释”选项卡→“文字”面板→“多行文字”下拉按钮→“单行文字”，如图6-211所示。

●命令：输入DTEXT或DT。

图6-210 “默认”选项卡的单行文字命令

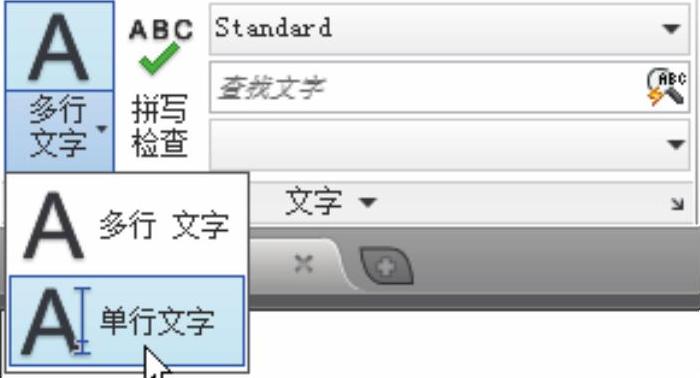

图6-211 “注释”选项卡的单行文字命令

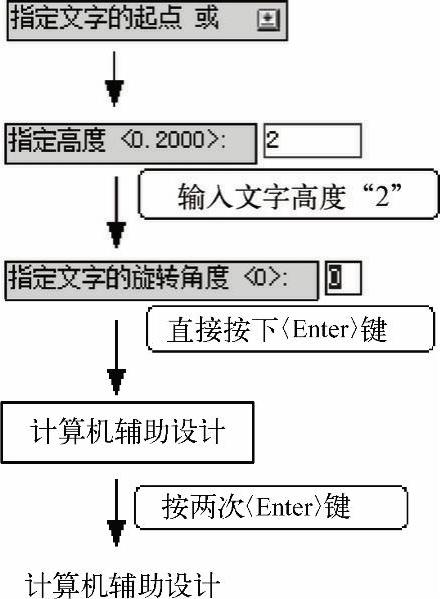

下面通过实例来讲解“单行文字”命令的使用，如图6-212所示。

1）选择“单行文字”命令，系统提示“指定文字的起点或[对正（J）/样式（S）]:”，在绘图区单击鼠标左键，指定需要标注文字的位置。

2）系统提示“指定高度＜0.2000＞:”，输入文字高度“2”，按〈Enter〉键。

3）系统提示“指定文字的旋转角度＜0＞：”，直接按下〈Enter〉键，采用默认值“0”。

4）系统提示输入文字，输入“计算机辅助设计”，连续按下两次按〈Enter〉键完成输入。

各选项说明如下。

●对正（J）：用于设定输入文字的对正方式，即文字的哪一部分与所选的起始点对齐。

选择该项后，系统提示“输入选项[左（L）/居中（C）/右（R）/对齐（A）/中间（M）/布满（F）/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]：”，用户可以根据需要进行选择。

●样式（S）：用于确定当前使用的文字样式。

●指定高度：指定文字的高度。只有当前文字样式中设置的字符高度为“0”时，在使用单行文字命令时，系统才会出现要求用户确定字符高度的提示。

●指定文字的旋转角度：指定文字倾斜的角度。在此提示下，输入文本行的倾斜角度或在屏幕上拉出一条直线来指定倾斜角度。

图6-212 单行文字标注

提示：单行文字命令也可以创建多行文本，按下按〈Enter〉键，然后输入文字，再按下〈Enter〉键，输入文字，不断循环。但是这种多行文本每一行是一个对象，不能对这个多行文本同时进行操作。

●绘图工程中，有时需要标注一些特殊字符，例如直径符号、角度符号、正负符号等，但是这些符号不能直接从键盘上输入，AutoCAD 2014就提供了一些控制码，用来满足这些要求，例如直径符号可以通过输入“%%C”获得，常用的控制码如表6-1所示。

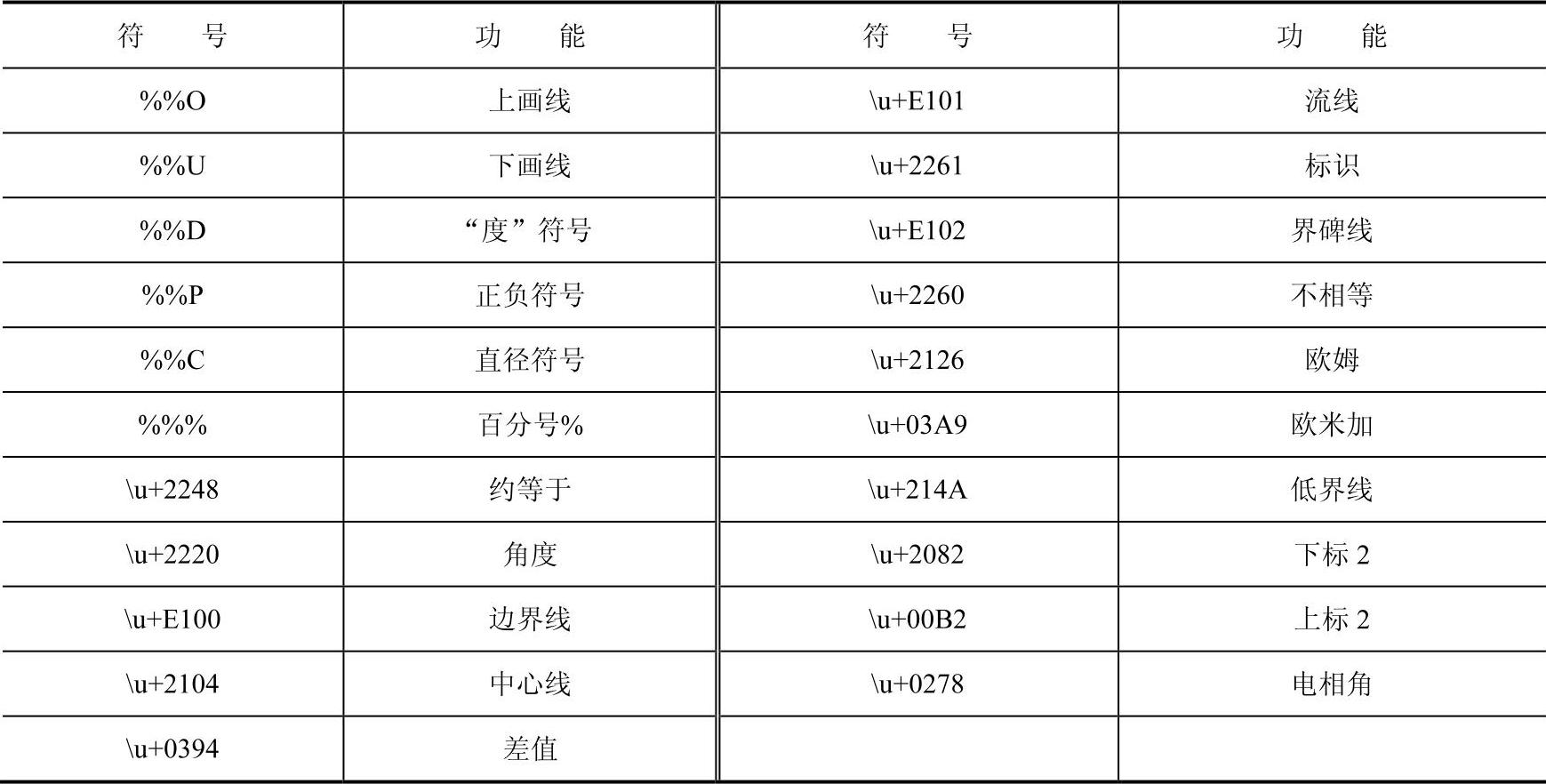

表6-1 常用控制码

3.多行文字标注

执行“单行文字”命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”面板→“文字”下拉按钮→“多行文字”。

●功能区：“注释”选项卡→“文字”面板→“多行文字”下拉按钮→“多行文字”。

●命令：输入MTEXT或MT。

下面通过实例来讲解多行文字命令的使用，如图6-213所示。

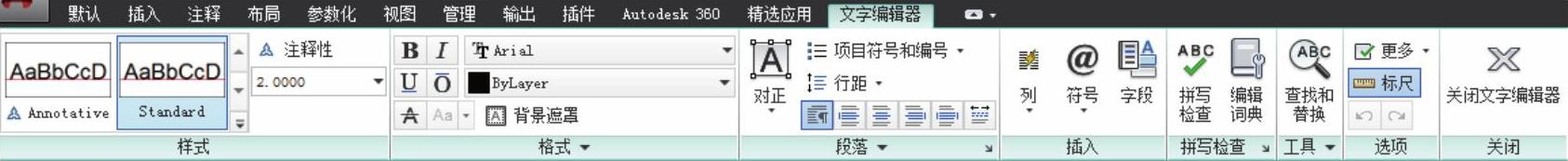

图6-213 文字编辑器

1）选择“多行文字”命令，系统提示“指定第一角点：”，指定多行文字输入框的第一个角点。

2）系统提示“指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]:”，输入H，按〈Enter〉键，然后输入“2”，按〈Enter〉键，设定文字高度。

3）系统提示“指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]:”，指定多行文字输入框的对角点。

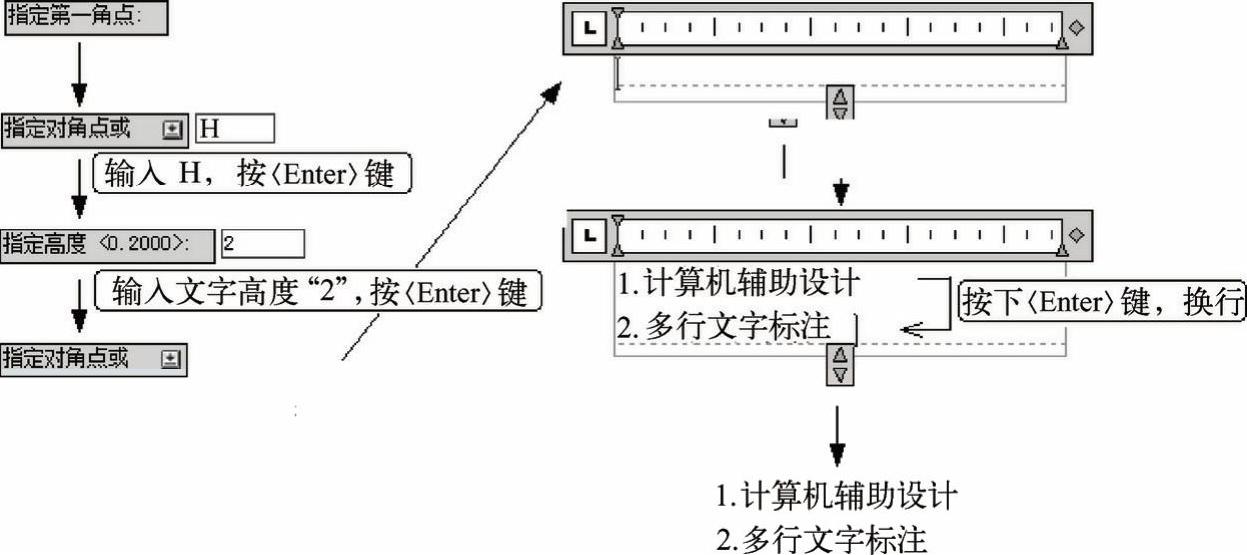

4）功能区出现“文字编辑器”，如图6-214所示，然后在输入框输入“1.计算机辅助设计”，按下〈Enter〉键，换行，输入“2.多行文字标注”。

5）在文字输入框外单击一下鼠标左键，或是单击“文字编辑器”的“关闭文字编辑器”按钮，完成文字输入。

图6-214 多行文字标注

各选项说明如下。

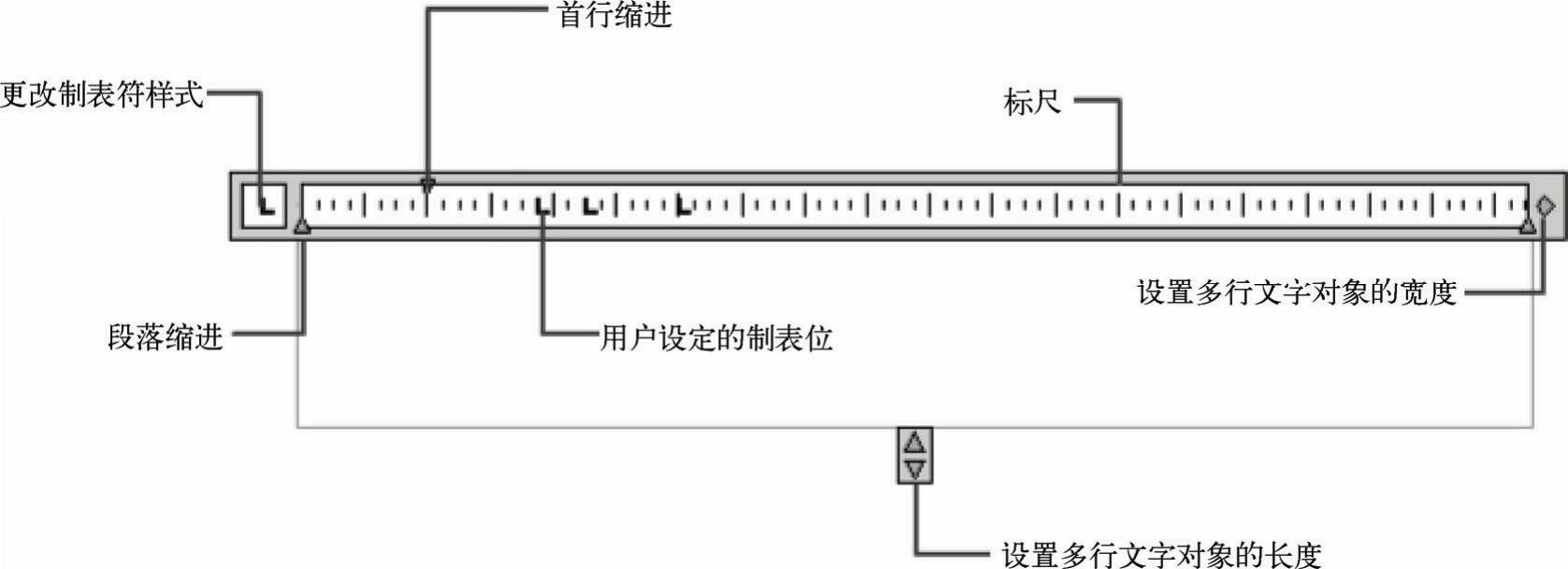

●指定对角点：在绘图区指定两个点形成一个矩形区域，其宽度作为将要标注的多行文本的宽度，而且第一个点作为第一行文本顶线的起点，然后系统功能区会打开“文字编辑器”选项卡，如图6-214所示，绘图区会出现一个文本输入框，即多行文字在位编辑器，如图6-215所示。

●高度（H）：指定文字的高度。

●对正（J）：确定所标注文本的对齐方式。选取此项后，系统提示“输入对正方式[左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]＜左上（TL）＞：”，根据需要选择对齐方式。

图6-215 多行文字在位编辑器

●行距（L）：指定多行文字对象的行距。行距是一行文字的底部（或基线）与下一行文字底部之间的垂直距离。选择此项后，系统提示“输入行距类型[至少（A）/精确（E）]＜至少（A）＞:”，各选项含义如下。(www.daowen.com)

■至少（A）：根据行中最大字符的高度自动调整文字行。当选定“至少”时，包含更高字符的文字行会在行之间加大间距。

■精确（E）：给多行文本赋予一个固定的行间距。可以直接输入一个确切的间距值，也可以输入单倍行距的倍数，单倍行距是文字字符高度的1.66倍。可以在数字后跟x的形式输入行距比例，表示单倍行距的倍数。例如，输入1x指定单倍行距，输入2x指定双倍行距。

●旋转（R）：确定文本行的倾斜角度。

●样式（S）：确定当前的文字样式。

●宽度（W）：指定多行文本的宽度。可在绘图区选取一点与前面确定的第一个对角点组成的矩形框的宽作为多行文本的宽度，也可以输入一数值，精确设置多行文本的宽度。

多行文字对象每行中的单字可自动换行以适应文字边界的宽度。如果指定宽度值为0，词语换行将关闭且多行文字对象的宽度与最长的文字行宽度一致。通过键入文字并按下〈Enter〉键，可以在特定点结束一行文字。

●栏（C）：指定多行文字对象的列选项。选择此项后，系统提示“输入栏类型[动态（D）/静态（S）/不分栏（N）]＜动态（D）＞:”，各选项含义如下。

■动态（D）：指定栏宽、栏间距宽度和栏高。动态栏由文字驱动。调整栏将影响文字流，而文字流将添加或删除栏。

■静态（S）：指定总栏宽、栏数、栏间距宽度（栏之间的间距）和栏高。

■不分栏（N）：将不分栏模式设置给当前多行对象。

●文字编辑器：创建或修改多行文字对象，如图6-214所示。

在指定多行文字的两个对角点后，系统会提供一个在位编辑器，文字编辑器和右键快捷菜单，可以方便、快捷地对多行文本进行编辑，下面分别介绍。

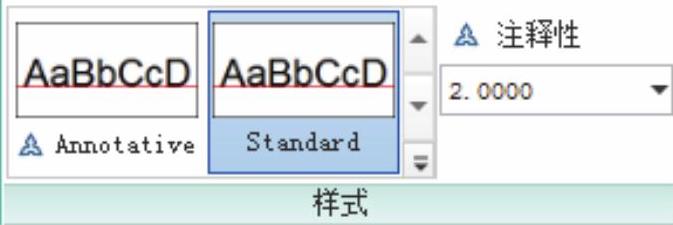

◆“样式”面板，如图6-216所示。

◆“文字样式”选择区：向多行文字对象应用文字样式。默认情况下，“标准”文字样式处于活动状态。

◆“注释性”按钮：打开或关闭当前多行文字对象的“注释性”。选中后处于光亮状态。

◆“文字高度”输入框：使用图形单位设定新文字的字符高度或更改选定文字的高度。如果当前文字样式没有固定高度，则文字高度是TEXTSIZE系统变量中存储的值。多行文字对象可以包含不同高度的字符。

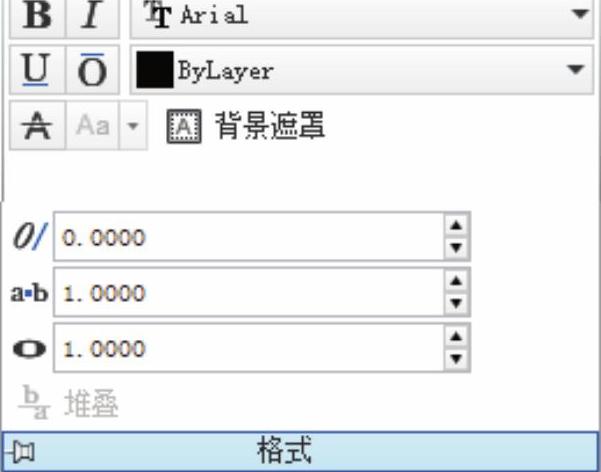

◆“格式”面板，如图6-217所示。下面分别介绍。

图6-216 文字编辑器样式面板

图6-217 文字编辑器格式面板

和按钮：打开和关闭新文字或选定文字的粗体或者斜体格式。此选项仅适用于使用TrueType字体的字符。

和按钮：为新建文字或选定文字打开和关闭下画线或者上画线。

按钮：打开和关闭新文字或选定文字的删除线，如图6-218所示。

和按钮：将选定文字更改为大写或者小写。

“字体”下拉列表框：为新输入的文字指定字体或更改选定文字的字体。

“颜色”下拉列表框：指定新文字的颜色或更改选定文字的颜色。

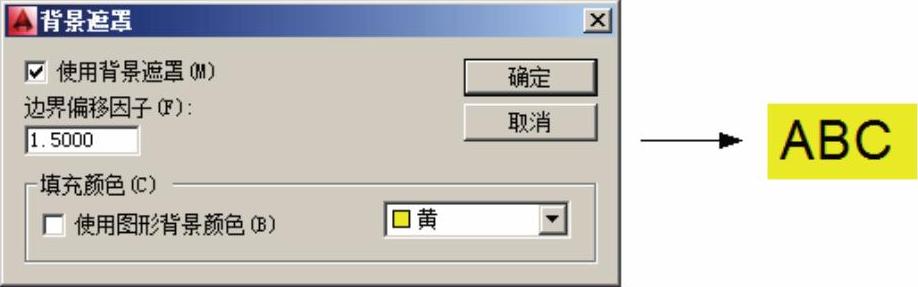

“背景遮罩”按钮：显示“背景遮罩”对话框，如图6-219所示，使用了背景遮罩颜色为“黄色”的文字标注。背景遮罩命令不适用于表格单元。

图6-218 文字删除线

图6-219 背景遮罩

倾斜角度输入框：设置文字字符的倾斜角。需要注意的是，前面的文字“斜体”功能和文字的“倾斜角度”是两个不同的概念。

文字追踪输入框：增大或减小选定字符之间的空间。1.0设置是常规间距。

文字宽度因子输入框：设置文字宽度系数，确定文字的宽、高比。

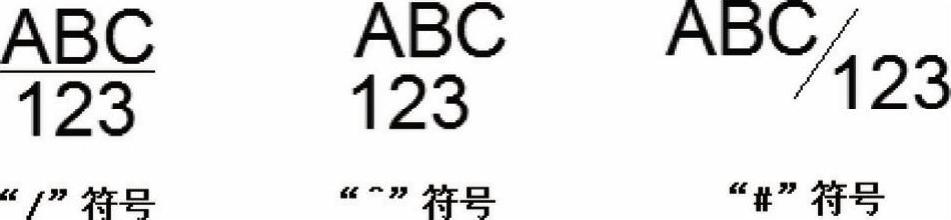

文字堆叠按钮：此按钮为层叠或非层叠文字按钮，用于层叠所选的文字，也就是创建分数形式。当文字中出现“／”“^”或“#”这三种层叠符号之一时可层叠文字，方法是选中需层叠的文字，然后单击此按钮，则符号左边文字作为分子，右边文字作为分母。如图6-220分别为三种符号“/”“^”“#”的层叠样式。如果选中已经层叠的文字对象后单击此按钮，择文字恢复到非层叠形式。

图6-220 文字堆叠样式

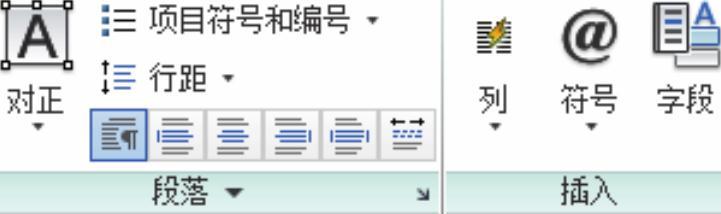

◆“段落”和“插入”面板，如图6-221所示。下面分别介绍。

图6-221 文字编辑器段落和插入面板

“对正”下拉选择列表：显示“多行文字对正”菜单，并且有9个对齐选项可用。“左上”为默认。

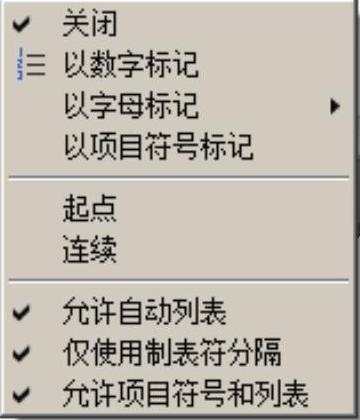

“项目符号和编号”下拉列表：显示“项目符号和编号”菜单，如图6-222所示。显示用于创建列表的选项（不适用于表格单元）。

“行距”下拉列表：显示行距选项或“段落”对话框，如图6-223所示。在当前段落或选定段落中设置行距。行距是多行段落中文字的上一行底部和下一行顶部之间的距离。

“左对齐、居中、右对齐、两端对齐和分散对齐”按钮：设置当前段落或选定段落的左、中或右文字边界的对正和对齐方式。包含在一行的末尾输入的空格，并且这些空格会影响行的对正。

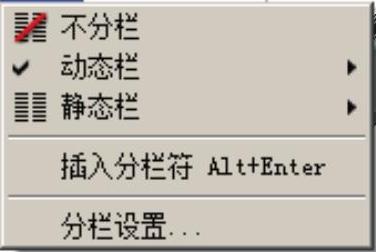

“列”下拉列表：显示栏菜单，如图6-224所示，该菜单提供三个栏选项：“不分栏”“静态栏”和“动态栏”。

图6-222 项目符号和编号菜单

图6-223 行距选项对话框

图6-224 栏菜单

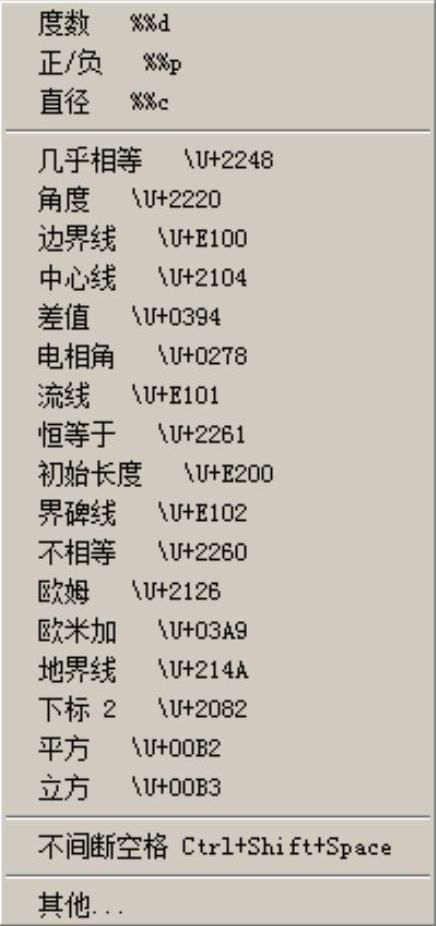

“符号”按钮：在光标位置插入符号或不间断空格，也可以手动插入符号。单击此按钮，系统打开符号列表，如图6-225所示。

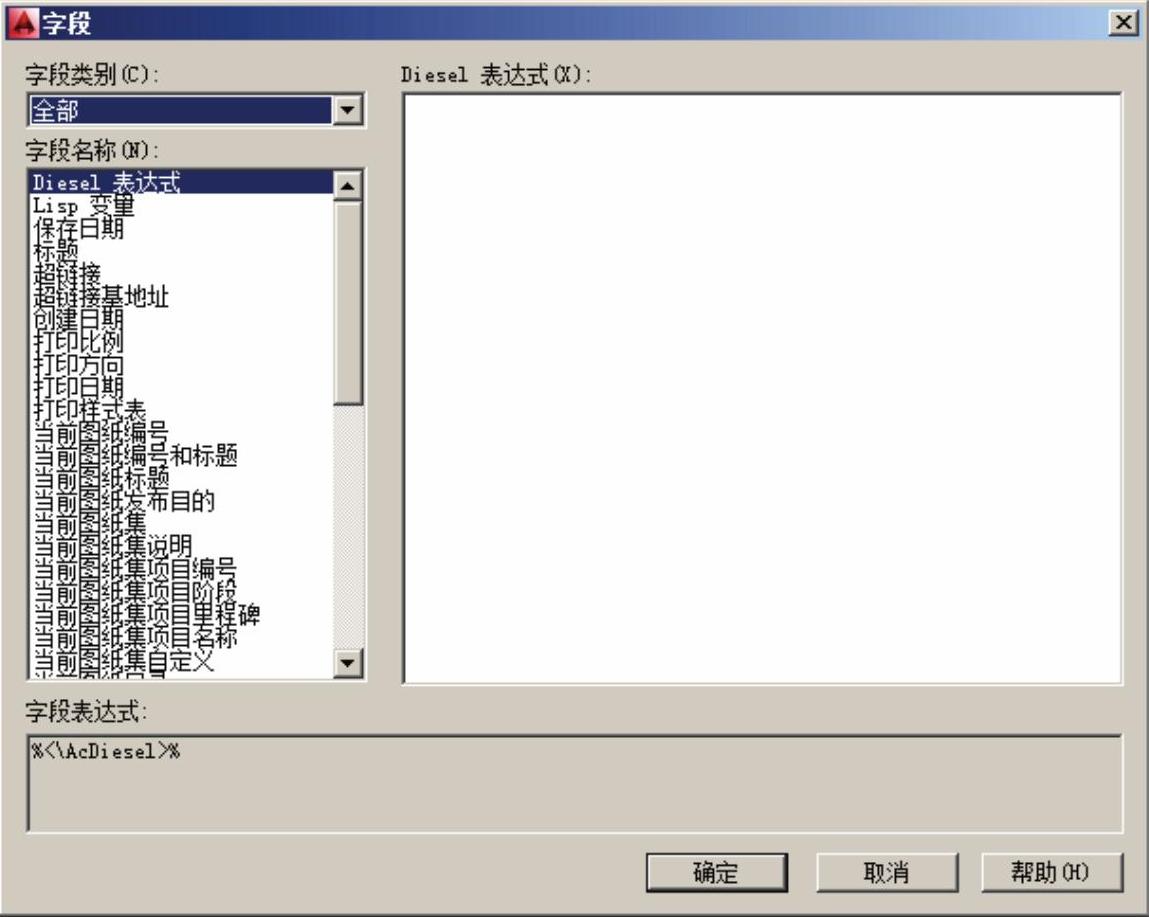

“字段”按钮：显示“字段”对话框，如图6-226所示，从中可以选择要插入到文字中的字段。关闭该对话框后，字段的当前值将显示在文字中。

图6-225 符号列表

图6-226 字段对话框

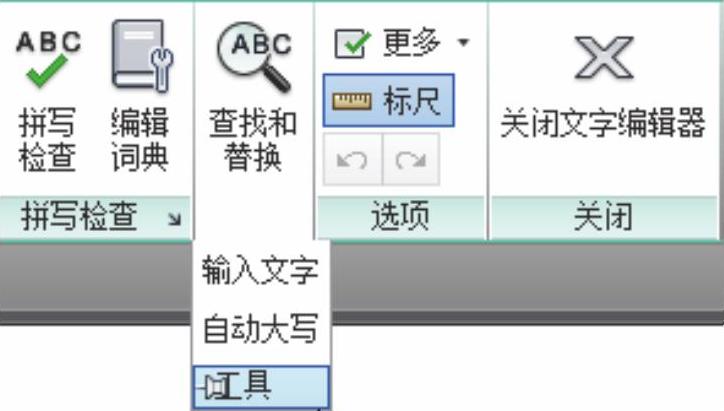

◆“拼写检查”“工具”和“选项”面板以及“关闭文字编辑器”按钮，如图6-227

所示。下面分别介绍。

图6-227 文字编辑器拼写检查等面板

“拼写检查”按钮：确定输入时拼写检查处于打开还是关闭状态。

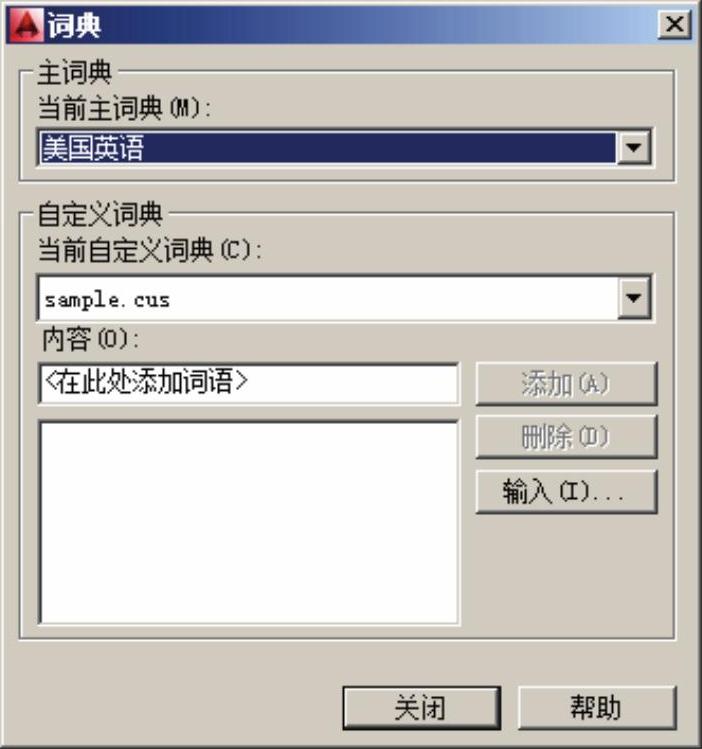

“编辑词典”按钮：显示“词典”对话框，如图6-228所示，从中可添加或删除在拼写检查过程中使用的自定义词典。

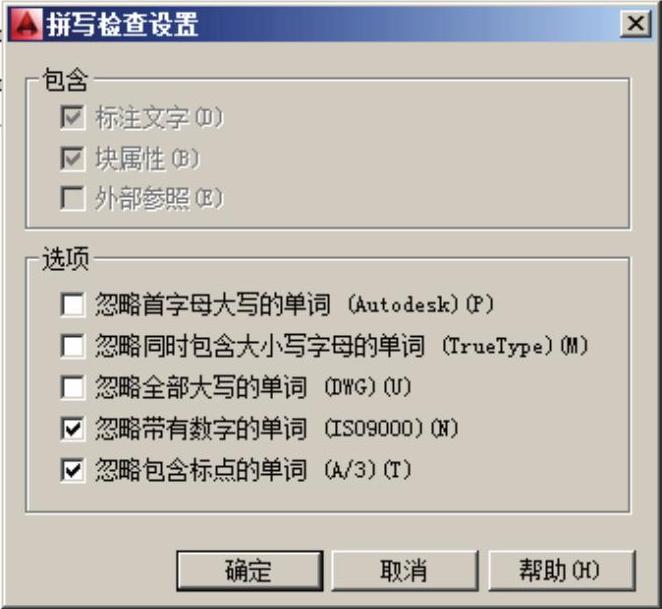

“拼写检查”面板小箭头：弹出“拼写检查设置”对话框，如图6-229所示，可以对拼写检查进行设置。

图6-228 词典对话框

图6-229 拼写检查设置对话框

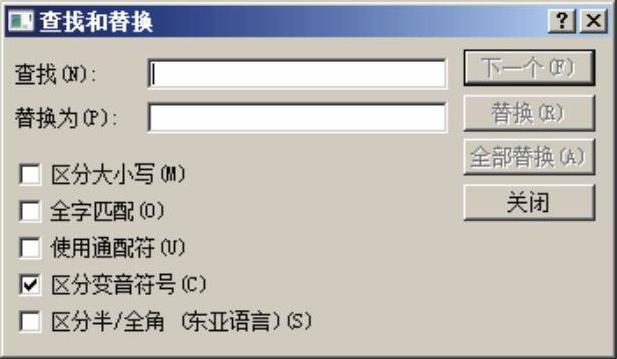

“查找和替换”按钮：显示“查找和替换”对话框，如图6-230所示。

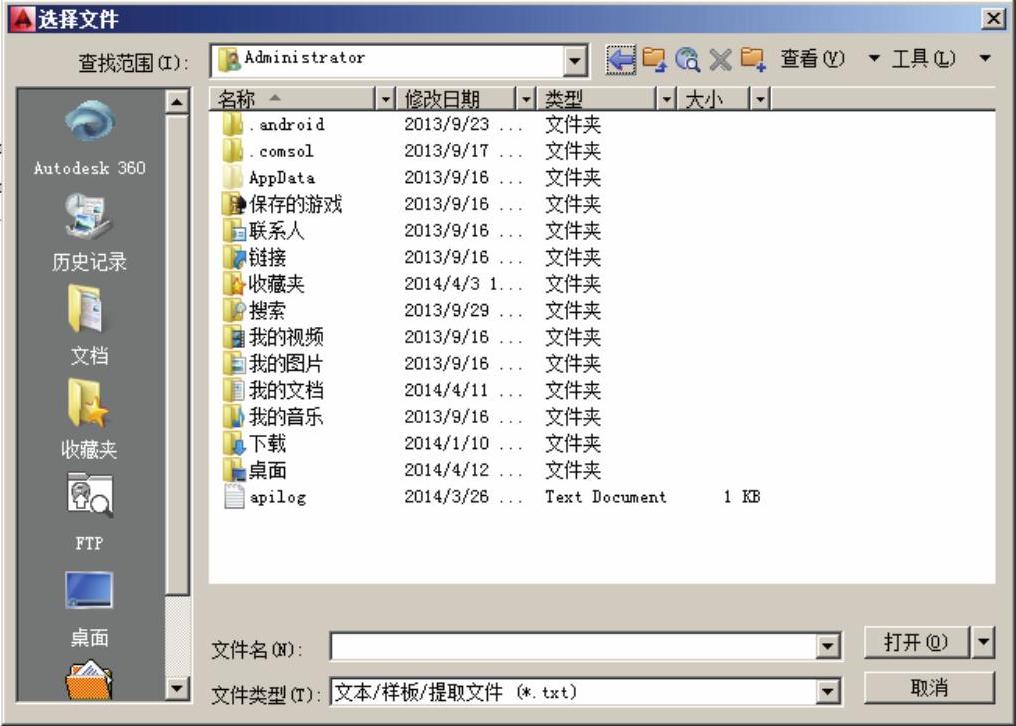

“输入文字”按钮：显示“选择文件”对话框（标准文件选择对话框），如图6-231所示。选择任意ASCII或RTF格式的文件。输入的文字保留原始字符格式和样式特性，但可以在编辑器中编辑输入的文字并设置其格式。选择要输入的文本文件后，可以替换选定的文字或全部文字，或在文字边界内将插入的文字附加到选定的文字中。输入文字的文件必须小于32KB。

“自动大写”按钮：将所有新建文字和输入的文字转换为大写。自动大写不影响已有的文字。要更改现有文字的大小写，请选择文字并单击鼠标右键。

图6-230 “查找和替换”对话框

图6-231 “选择文件”对话框

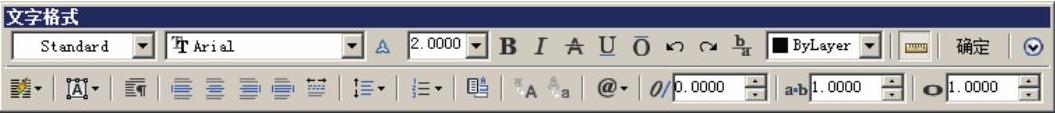

“更多”下拉列表：包括有字符集、删除格式、编辑器设置三个选项。“字符集”列表显示代码页菜单。选择一个代码页并将其应用到选定的文字；“删除格式”清除选定文字的粗体、斜体或下画线格式；“编辑器设置”列表包括始终显示为WYSIWYG、显示工具栏、不透明背景三个选项；“显示工具栏”选项在选中后，系统打开一个文字格式工具栏，如图6-232所示；“不透明背景”选项，设置在位文字编辑框的背景是否透明。

“标尺”按钮：在“在位编辑器”顶部显示或关闭标尺。

“重做”按钮：重做在“文字编辑器”功能区上下文选项卡中执行的动作，包括对文字内容或文字格式的更改。

“关闭文字编辑器”按钮：结束多行文字命令，关闭文字编辑器。

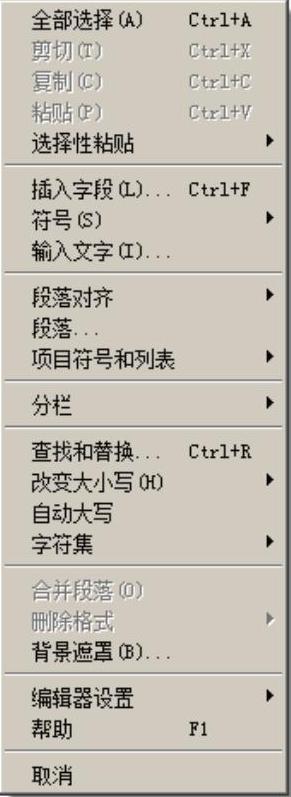

●右键快捷菜单，如图6-233所示，其各项含义与多行文字编辑器的相同。

图6-232 文字格式工具栏

图6-233 右键快捷菜单
