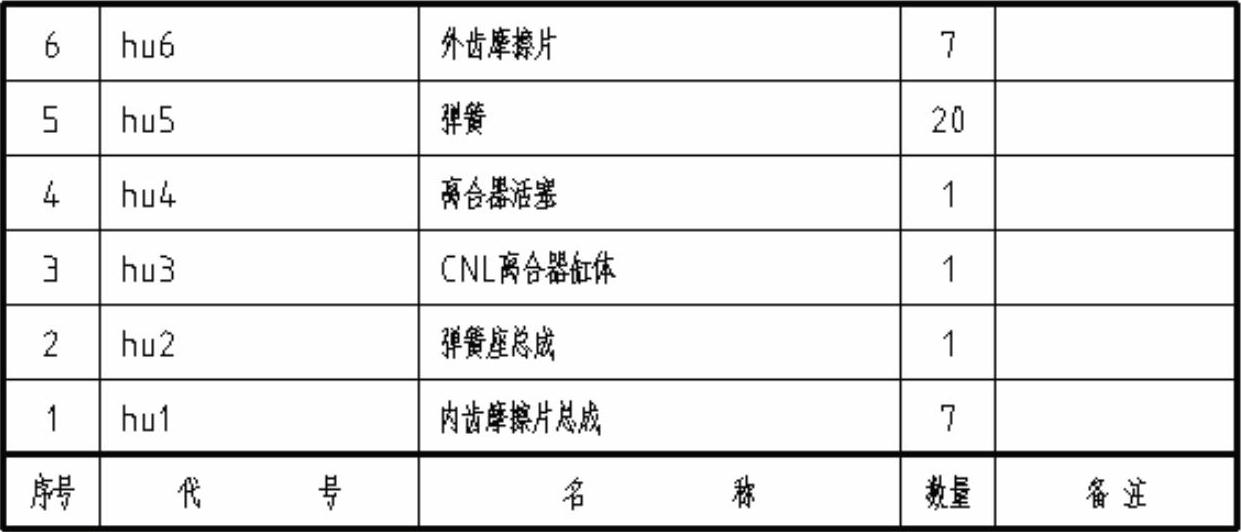

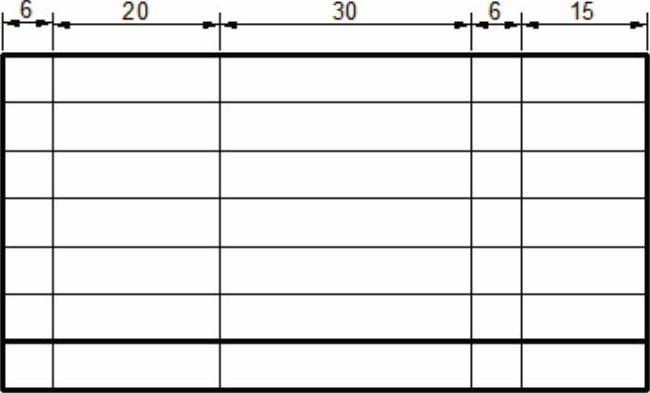

这一节主要讲解文本输入和表格的创建。先通过一个表格创建实例来初步了解表格样式、文字样式的设置以及表格的建立，完整的表格如图6-191所示。

图6-191 表格实例

【思路分析】

先新建、设置好表格样式，然后使用表格命令创建表格，输入表格中的信息即可。

【光盘文件】

——参见附带光盘中的“END\Ch6\6-4.dwg”文件。

——参见附带光盘中的“AVI\Ch6\6-4.avi”文件。

【操作步骤】

1）新建一个图层用于表格的使用。

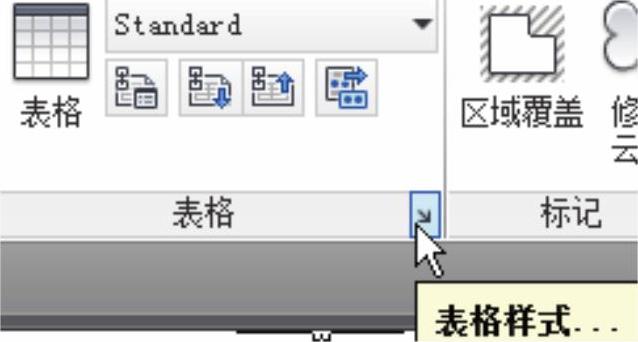

2）新建一个表格样式。选择功能区的“注释”选项卡，单击“表格”面板的小箭头，如图6-192所示。

图6-192 选择表格样式命令

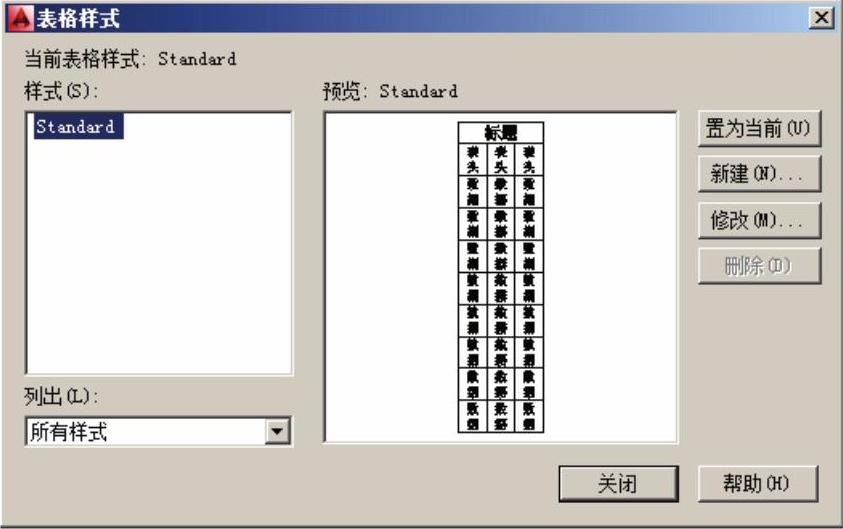

系统打开“表格样式”对话框，如图6-193所示。

图6-193 “表格样式”对话框

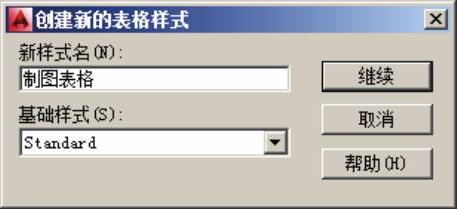

3）单击“表格样式”对话框的“新建”按钮，弹出“创建新的表格样式”对话框，如图6-194所示，在此对话框的“新样式名”输入框中，输入样式名“制图样式”。然后单击“继续”按钮，系统弹出“新建表格样式：制图表格”对话框，如图6-195所示。

图6-194 “创建新的表格样式”对话框

图6-195 “新键表格样式：制图表格”对话框

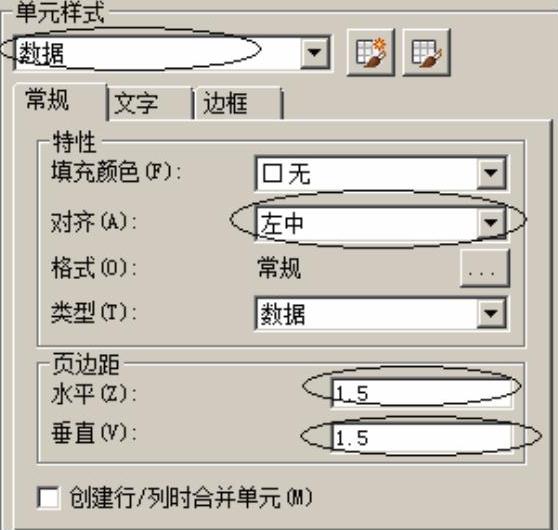

4）在“新建表格样式：制图表格”对话框中，在“常规”选项处，将“表格方向”设置为“向上”；将“单元样式”选择为“数据”；在“常规”选项卡中，将“对齐”设置为“左中”；在“页边距”选项中，“水平”设置为1.5，“垂直”设置为1.5，如图6-196所示。

图6-196 “数据”单元样式常规选项设置

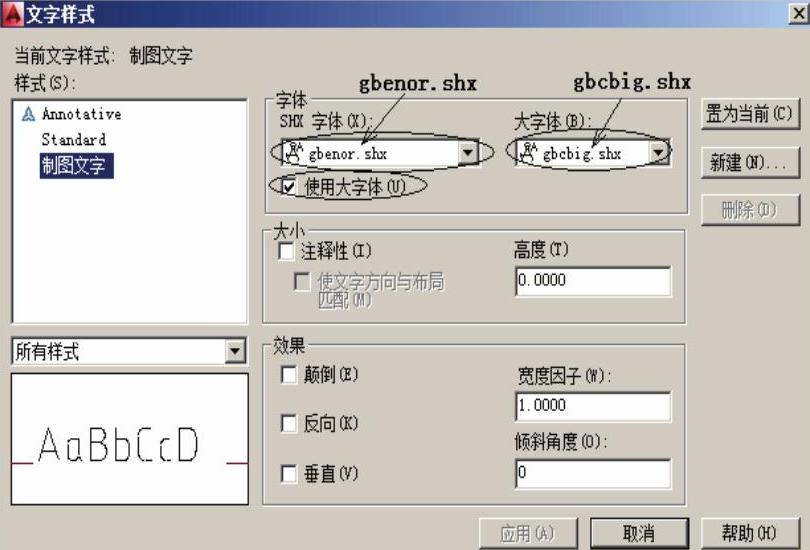

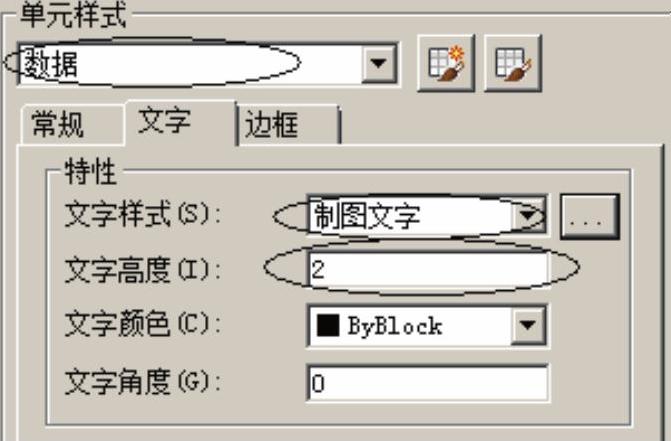

在“文字”选项卡，单击“文字样式”右侧的按钮，系统打开“文字样式”对话框，单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”中输入“制图文字”，然后单击“确定”按钮；在“字体”选项中，将“字体名”设置为gbnor.shx，勾选“使用大字体”复选框，“大字体”设置为gbcbig.shx，其他的设置不要改动，采用默认值，如图6-197所示；然后，返回“文字”选项卡，将“文字样式”设置为刚才新建的文字样式“制图文字”，将“文字高度”设置为2，完成后如图6-198所示。

图6-197 新建文字样式(www.daowen.com)

图6-198 “数据”单元样式文字选项设置

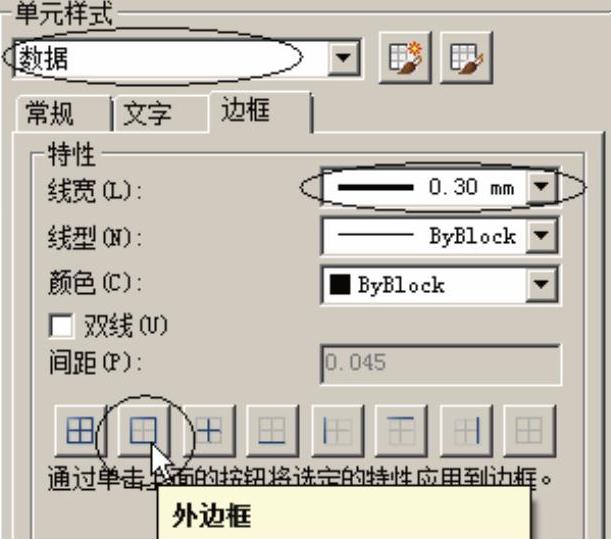

在“边框”选项卡，“线宽”设置为“0.30mm”，单击外边框按钮，如图6-199所示，完成对“数据”单元样式的设置。

图6-199 “数据”单元样式边框选项设置

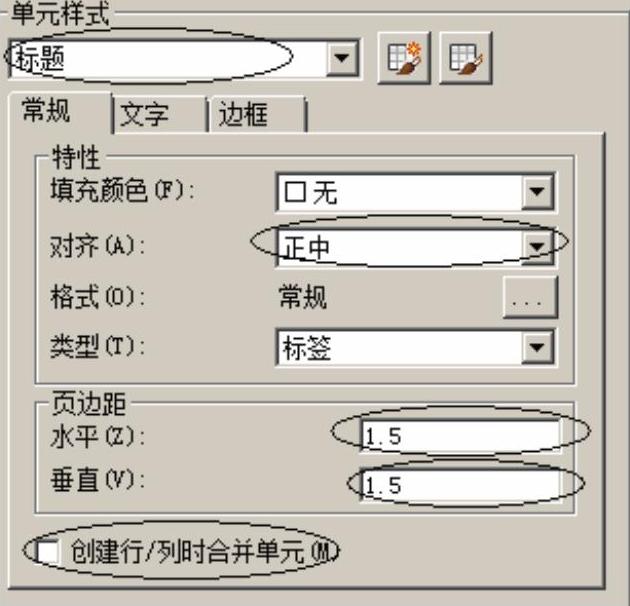

5）在“新建表格样式”对话框，将“单元样式”选择为“标题”，对“标题”进行设置，将“常规”选项卡中的“对齐”设置为“正中”，取消勾选“创建行/列时合并单元”复选框，如图6-200所示，其余设置与“数据”单元样式相同。

图6-200 “标题”单元样式设置

单击“确定”按钮，完成新的表格样式的设置，然后将新建的表格样式置为当前，关闭“表格样式”对话框。

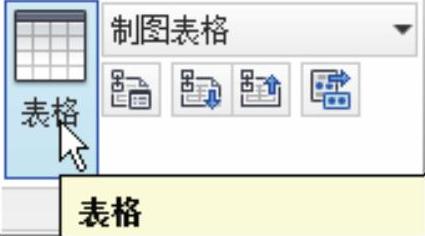

6）创建表格。单击“表格”命令按钮，如图6-201所示，系统弹出“插入表格”对话框，在“列和行设置”选项组，将“列数”设置为5，“列宽”设置为10，“数据行数”设置为5，“行高”设置为1，如图6-202所示。

图6-201 选择表格命令

在“设置单元样式”选项组，将“第2行单元样式”设置为“数据”，如图6-202所示。

图6-202 设置插入表格

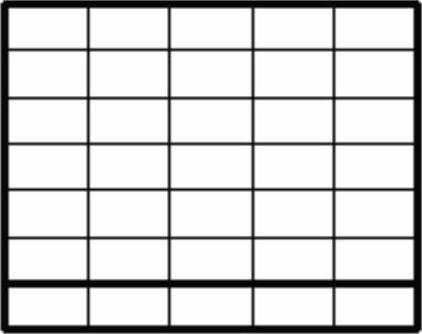

单击“确定”按钮，在绘图区插入表格，插入后的表格如图6-203所示。

插入的表格因为包括了“表头”，但是将“第2行单元样式”设置为“数据”，所以增加了1行“数据”行，有6行“数据”行，1行“标题”行，总共7行表格。

图6-203 插入表格

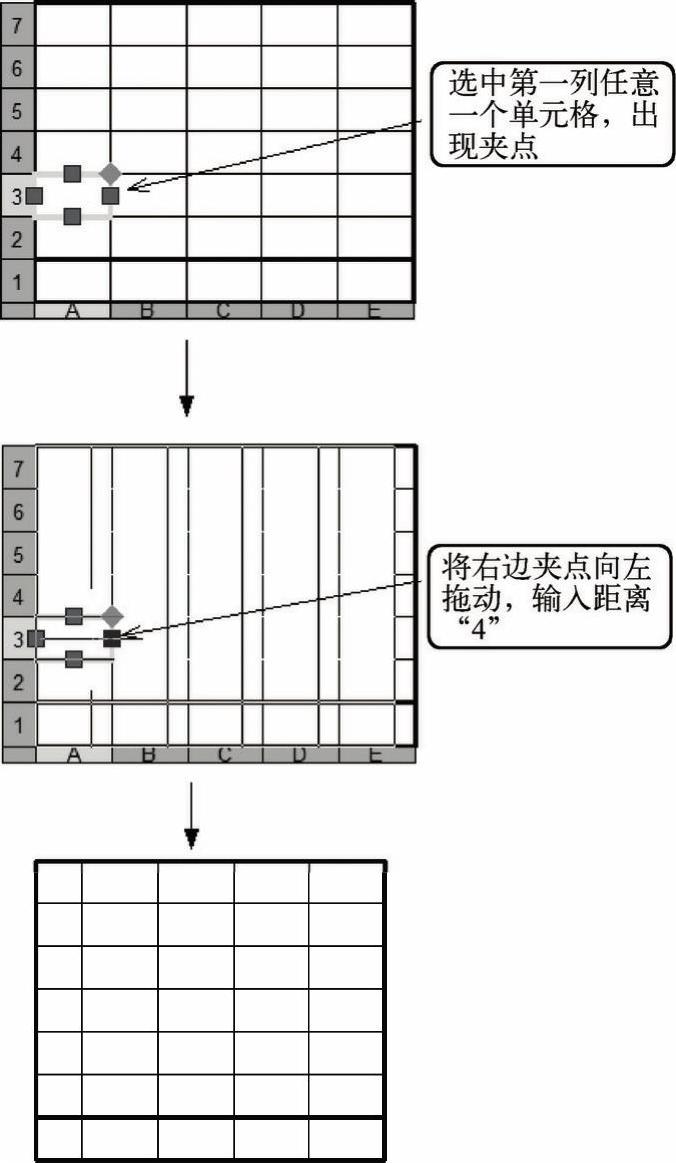

7）编辑插入的表格。当前表格的列宽皆为10，需要对表格的列宽进行调整。单击第1列中任意一个单元格，出现夹点后，将左边的夹点往右拖，或者将右边的夹点向左拖，然后输入拖动距离4，无需按〈Enter〉键，将第1列列宽调整为6，如图6-204所示。需要注意的是输入的拖动距离必须是1～9内的整数。

图6-204 调整第一列列宽

使用同样的方法将其余各列变为图6-205所示列宽。

图6-205 调整表格列宽

8）双击要输入文字的单元格，打开“文字编辑器”，在各单元中输入相应的文字或数据，完成后如图6-191所示。
