一幅完整的零件标注图包含有几何公差标注，AutoCAD 2014软件提供了标注几何公差的功能，几何公差包括有引线、特征符号、公差值以及基准代号和附加符号，如图6-185所示。

执行“几何公差”标注命令的常用方式有以下几种。

●功能区：“注释”选项卡一“标注”面板下拉按钮一“公差”，如图6-186所示。

●LEADER、QLAEADER命令的“公差”功能选项。

●命令：输入TOLERANCE或TOL。

●AutoCAD经典工作空间，菜单栏：“标注”→“公差”。

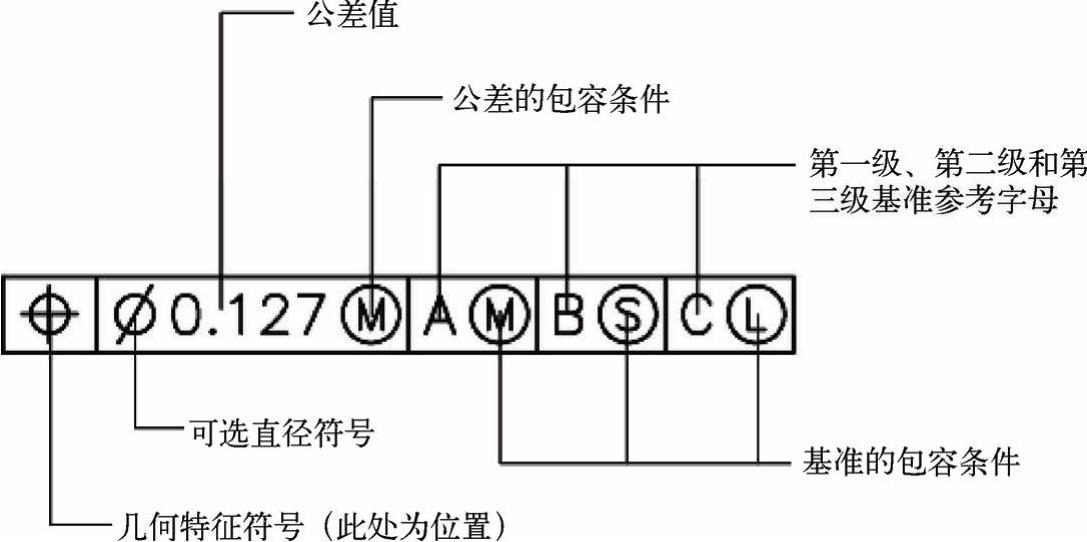

图6-185 几何公差

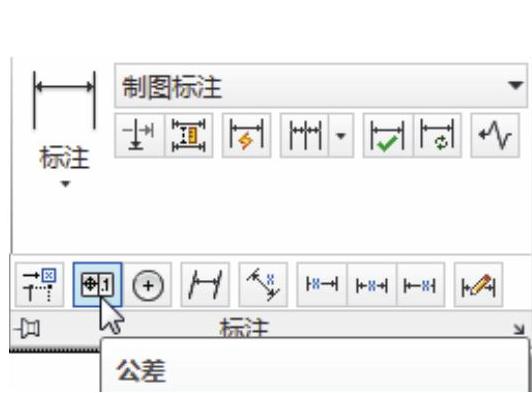

图6-186 几何公差命令

无论是直接选择“公差”命令，还是在LEADER、QLAEADER命令中选择“公差”选项功能，系统会弹出“几何公差”对话框，如图6-187所示，可通过此对话框对几何公差标注进行设置。

各选项说明如下。

●符号：设定或改变公差代号。单击下面的黑色方框，系统弹出“特征符号”对话框，如图6-188所示，可以从中选取公差代号。

●公差1（2）：创建特征控制框中的第1（2）个公差值。公差值指明了几何特征相对于精确形状的允许偏差量。可在公差值前插入直径符号，在其后插入包容条件符号。

■第1个框：在公差值前面插入直径符号。单击一次该框插入直径符号，再次单击则取消直径符号。

图6-187 “几何公差”对话框(www.daowen.com)

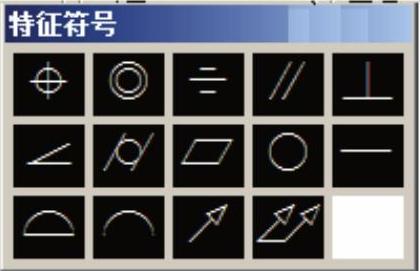

图6-188 “特征符号”对话框

■第2个框：创建公差值。在白框中输入数值。

■第3个框：在公差值后面插入“包容条件”符号，单击黑框则弹出“附加符号”对话框，如图6-189所示，可从中选取所需符号。

●基准1（2）（3）：在特征控制框中创建第1（2）（3）级基准参照。基准参照由值和附加符号组成。基准是理论上精确的几何参照，用于建立特征的公差带。

■第1个白框：输入基准参照符号。

■第2个黑框：单击此框，显示“附加符号”对话框，从中选择修饰符号。这些符号可以作为基准参照的修饰符。

●“高度”输入框：创建特征控制框中的投影公差零值。投影公差带控制固定垂直部分延伸区的高度变化，并以位置公差控制公差精度。

●延伸公差带：单击此框，在延伸公差带值的后面插入延伸公差带符号，再次单击则取消。

●“基准标识符”输入框：创建由参照字母组成的基准标识符。基准是理论上精确的几何参照，用于建立其他特征的位置和公差带。点、直线、平面、圆柱或者其他几何图形都能作为基准。

图6-190为一个几何公差，对应前面的“几何公差”对话框设置内容。

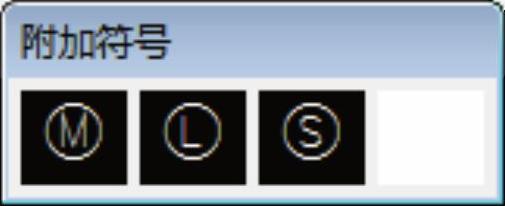

图6-189 “附加符号”对话框

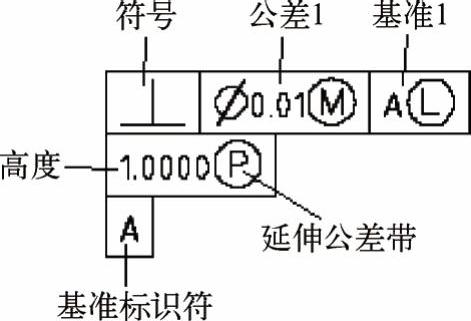

图6-190 几何公差标注
