在实际加工中，由于加工或测量等因素的影响，完工后的实际尺寸总存在一定的误差。为保证零件的互换性，必须将零件的实际尺寸控制在允许变动的范围内，这个允许的尺寸变动量称为尺寸公差。绘图时，为了保证零件的加工质量，需要标注尺寸公差。AutoCAD 2014软件提供了多种标注尺寸公差的方法。

标注尺寸公差的常用方式有以下几种。

●“标注样式管理器”→“新建标注样式”“修改标注样式”或“替换标注样式”对话框→“公差”选项卡。

●执行“线性”“对齐”等标注命令过程中，选择“多行文字”或“文字”选项功能，输入公差值。

●先标注基本尺寸，然后双击基本尺寸，系统打开“文字编辑器”编辑尺寸，输入公差值。

●先标注基本尺寸，然后单击功能区“默认”选项卡中的“特性”命令按钮，在打开的“特性”对话框中输入公差值。

尺寸公差有多种形式，有对称、极限偏差和极限尺寸等，用户可根据公差形式选择哪种标注方式更加简便，快速高效。下面分别介绍使用以上三种方式标注尺寸极限偏差。

（1）使用“尺寸标注样式”标注尺寸公差，如图6-181所示。

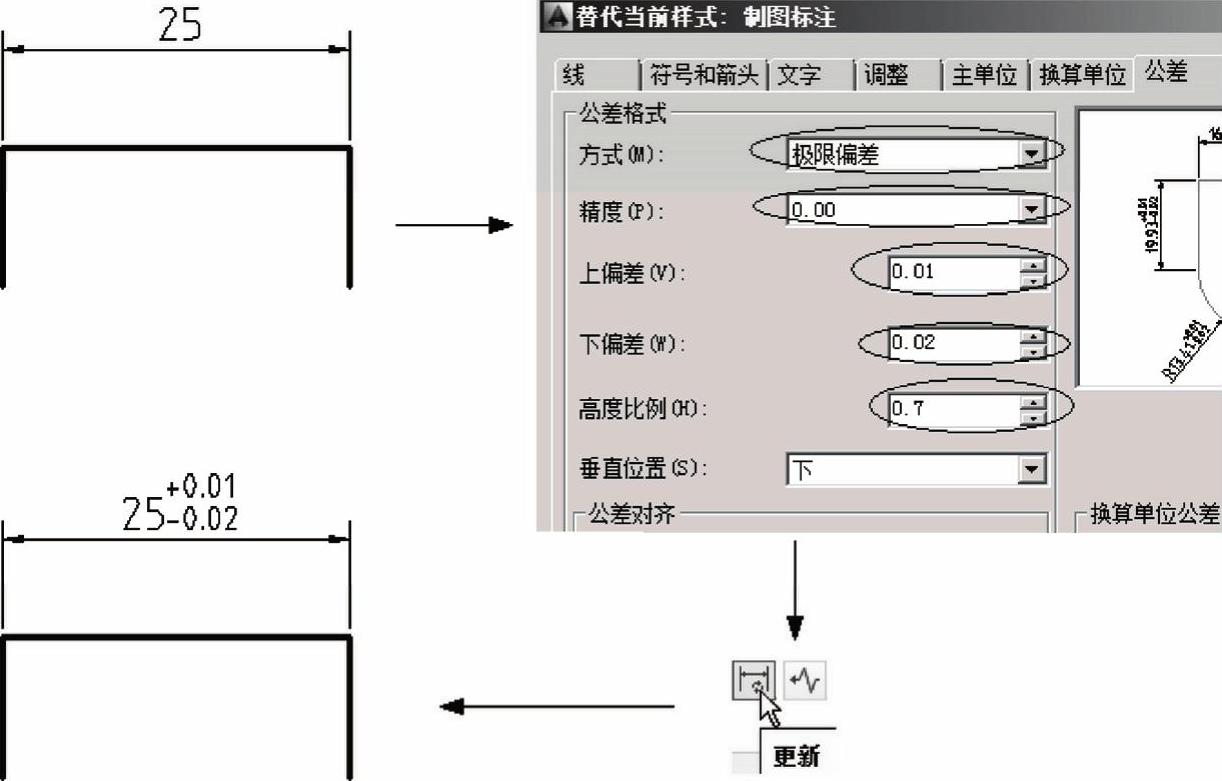

图6-181 设置尺寸标注样式标注尺寸公差

1）打开“标注样式管理器”，选中一个标注样式，设置为当前，单击“替代”按钮。

2）在“替代标注样式”对话框中，选择“公差”选项卡，在“公差格式”选项组中，将“方式”设置为“极限偏差”，“精度”设置为“0.00”，“上偏差”设置为“0.01”，“下偏差”设置为“0.02”，“高度比例”设置为“0.7”，最后单击“确定”按钮，完成设置，关闭“标注样式管理器”对话框。

3）选择“尺寸更新”标注命令，对需要添加的尺寸25，进行更新，即可完成。

（2）使用“线性”标注命令的“多行文字”功能标注尺寸公差，如图6-182所示。

1）选择“线性”标注命令，在系统提示下，选择尺寸界线原点。

2）完成尺寸界线原点选择后，系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”，输入M，按〈Enter〉键；

3）系统功能区出现“文字编辑器”选项卡，尺寸文本处于可编辑状态，在25后面输入“”。(www.daowen.com)

4）选中输入的“”，单击鼠标右键，在弹出的对话框中选择“堆叠”选项。在输入框外单击一下鼠标左键，或是单击“文字编辑器”选项卡中的“关闭文字编辑器”按钮，完成文字编辑。

5）系统提示“指定尺寸线位置或”，移动光标，放置好尺寸线，完成尺寸公差标注。

（3）编辑已标注好的基本尺寸，添加尺寸公差，如图6-183所示。

1）先标注好图形的基本尺寸，然后双击基本尺寸，系统功能区出现“文字编辑器”选项卡，文字处于可编辑状态。

图6-182 “线性”标注命令标注尺寸公差

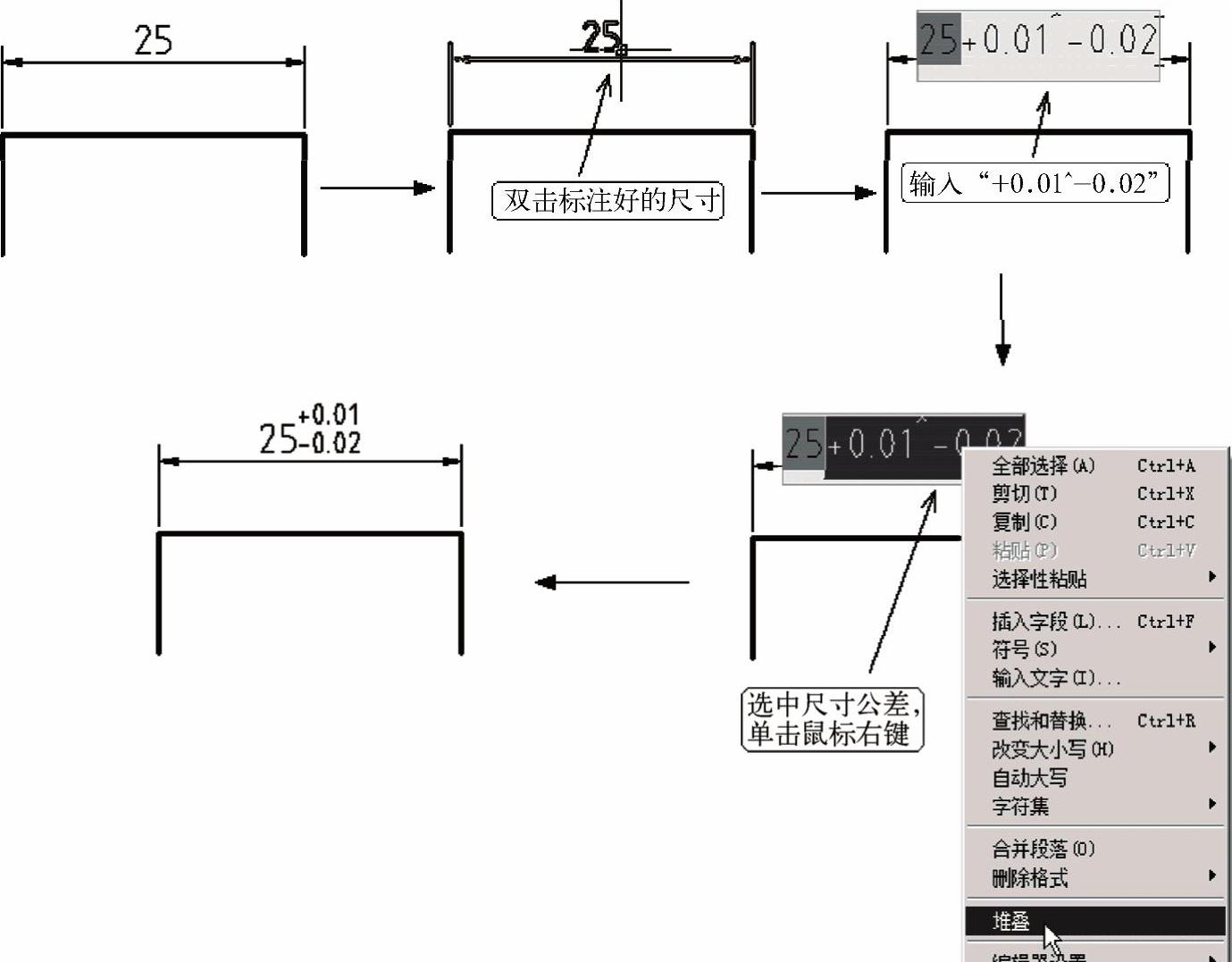

图6-183 编辑尺寸添加尺寸公差

2）在基本尺寸后面输入“”。

3）选中输入的“”，单击鼠标右键，在弹出的对话框中选择“堆叠”选项；在输入框外单击一下鼠标左键，或是单击“文字编辑器”选项卡中的“关闭文字编辑器”按钮，完成文字编辑，即完成尺寸公差的标注。

（4）使用“特性”对话框标注尺寸公差，如图6-184所示。

1）先标注好基本尺寸，然后单击功能区“默认”选项卡中的“特性”命令按钮。

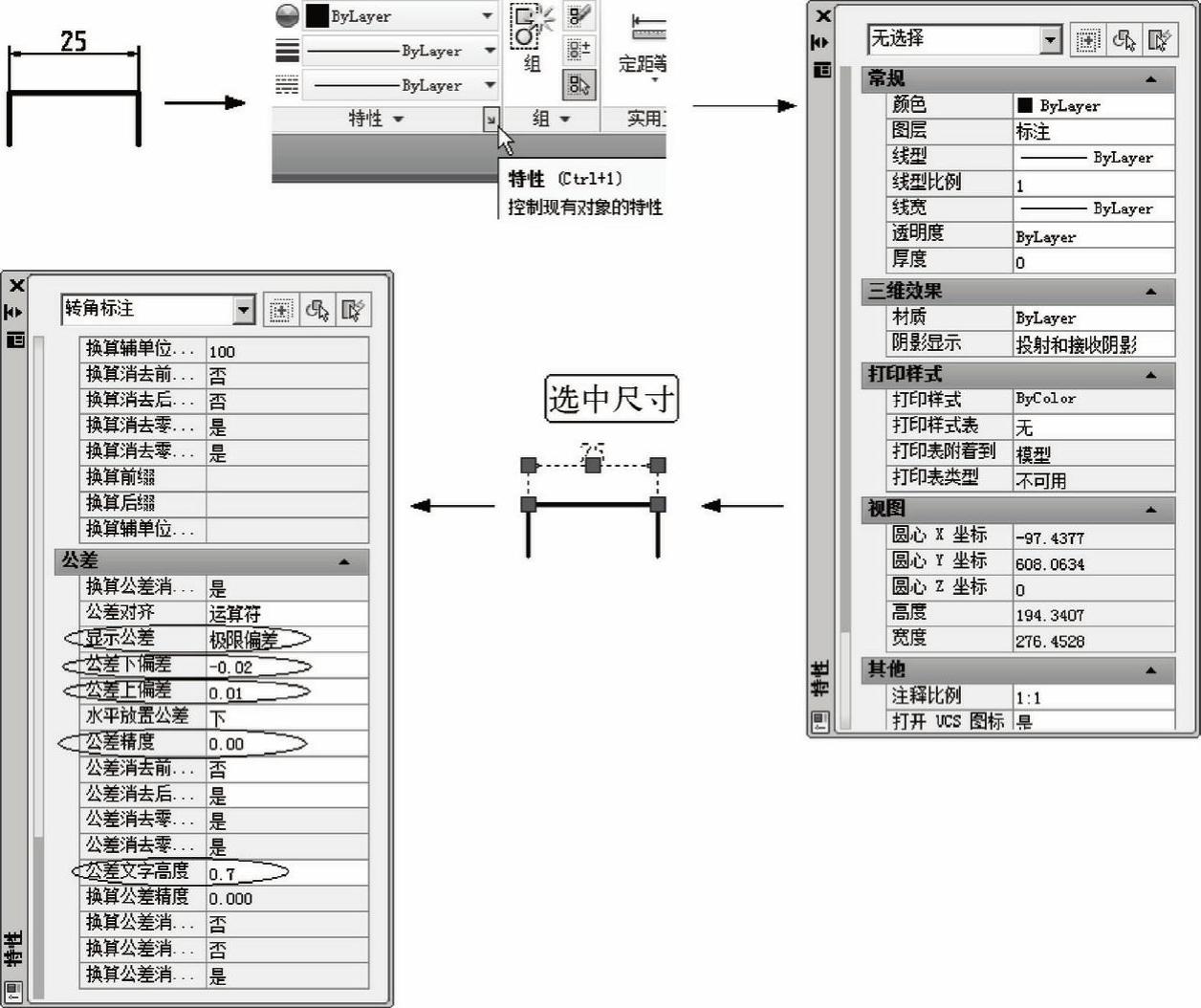

图6-184 特性对话框添加尺寸公差

2）系统打开“特性”对话框，选中上一步标注好的尺寸，“特性”对话框将显示尺寸的各项信息。

3）向下拖动“特性”对话框中的内容至“公差”选项，将“显示公差”设置为“极限偏差”，“公差精度”设置为“0.00”，“公差下偏差”框中输入“-0.02”，“公差上偏差”框中输入“+0.01”，“公差文字高度”设置为“0.7”，关闭“特性”对话框，完成尺寸公差的标注。
