多重引线对象通常包含箭头、水平基线、引线或曲线和多行文字对象或块。

多重引线可创建为箭头优先、引线基线优先或内容优先。如果已使用多重引线样式，则可以从该指定样式创建多重引线。

执行“多重引线”标注命令的常用方式有以下几种。

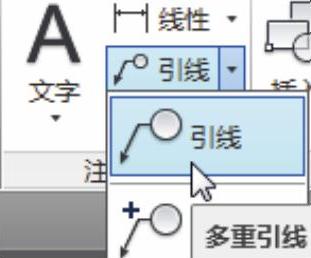

●功能区：“默认”选项卡→“注释”面板区→“引线”下拉按钮→“引线”，如图6-167所示。

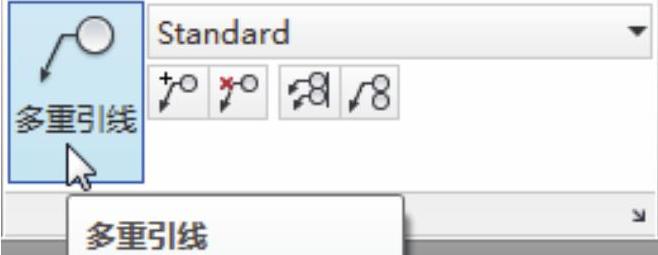

●功能区：“注释”选项卡→“引线”面板区→“多重引线”，如图6-168所示。

图6-167 “引线”命令

图6-168 “多重引线”命令

●命令：输入MLEADER或MLD。

●AutoCAD经典工作空间，菜单栏：“标注”→“多重引线”。

在使用“多重引线”标注命令之前，可打开“多重引线样式管理器”，新建一个多重引线样式，以符合制图标注的使用要求。

执行“多重引线样式管理器”命令的常用方式有以下几种。

●功能区：“默认”选项卡→“注释”下拉按钮→“多重引线样式”，如图6-169所示。

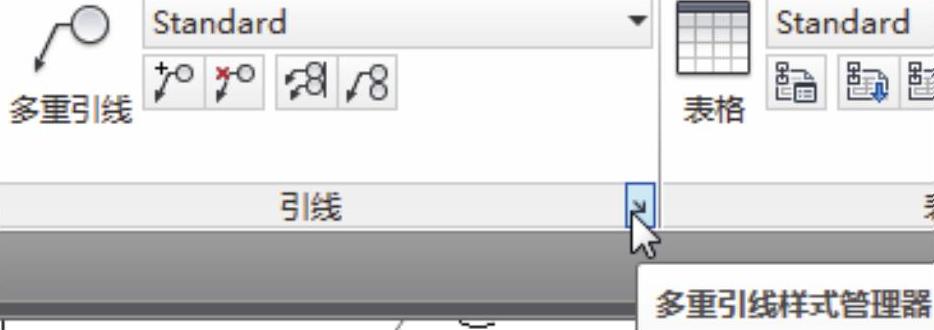

●功能区：“注释”选项卡→“引线面板”→小箭头，如图6-170所示。

图6-169 “多重引线样式管理器”命令

图6-170 “多重引线样式”命令

●命令：输入MLEADERSTYLE。

●AutoCAD经典工作空间，菜单栏：“格式”→“多重引线样式”。

1.多重引线样式的设置

选择“多重引线样式”命令，系统打开“多重引线样式管理器”对话框，如图6-171所示，其界面和功能按钮与“标注样式管理器”对话框的类似，可参考前面的内容。

单击“新建”按钮，系统打开“创建新多重引线样式”对话框，如图6-172所示，在此对话框中输入“新样式名”、选择“基础样式”和选择“注释性”等，与“创建新标准样式”对话框的功能相似。

图6-171 “多重引线样式管理器”对话框

图6-172 “创建新多重引线样式”对话框

在“多重引线样式管理器”对话框中，单击“新建”按钮，然后单击“创建新多重引线样式”对话框的“继续”按钮，或选中一个多重引线样式，单击“修改”按钮，系统会打开“修改多重引线样式：样式名”对话框，如图6-173所示。可在此对话框中对新建的样式或已有的样式进行修改，其包含了“引线格式”“引线结构”和“内容”选项卡，下面分别介绍。

（1）“引线格式”选项卡

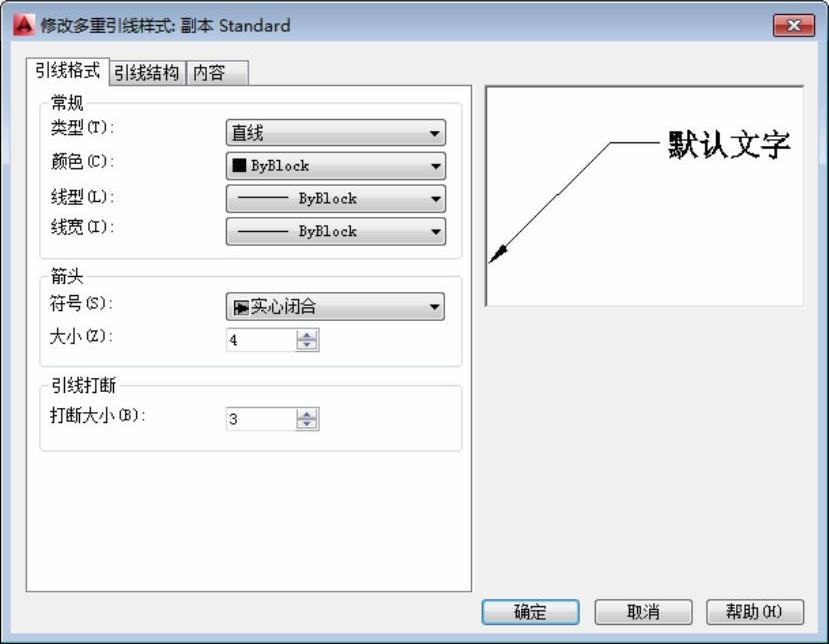

该选项卡用于控制多重引线的引线和箭头的格式，如图6-173所示。

●“常规”选项组：控制箭头的基本设置。在“类型”下拉列表框中，可将引线设置为直引线、样条曲线或无引线；“颜色”下拉列表框确定引线的颜色；“线型”下拉列表框确定引线的线型；“线宽”下拉列表框，确定引线的线宽。

●“箭头”选项组：控制多重引线箭头的外观。“符号”下拉列表框，设置多重引线的箭头符号；“大小”微调框显示和设置箭头的大小。

●“引线折断”选项：控制将折断标注添加到多重引线时使用的设置。“打断大小”微调框显示和设置选择多重引线后用于“打断标注”命令的折断大小。

（2）“引线结构”选项卡

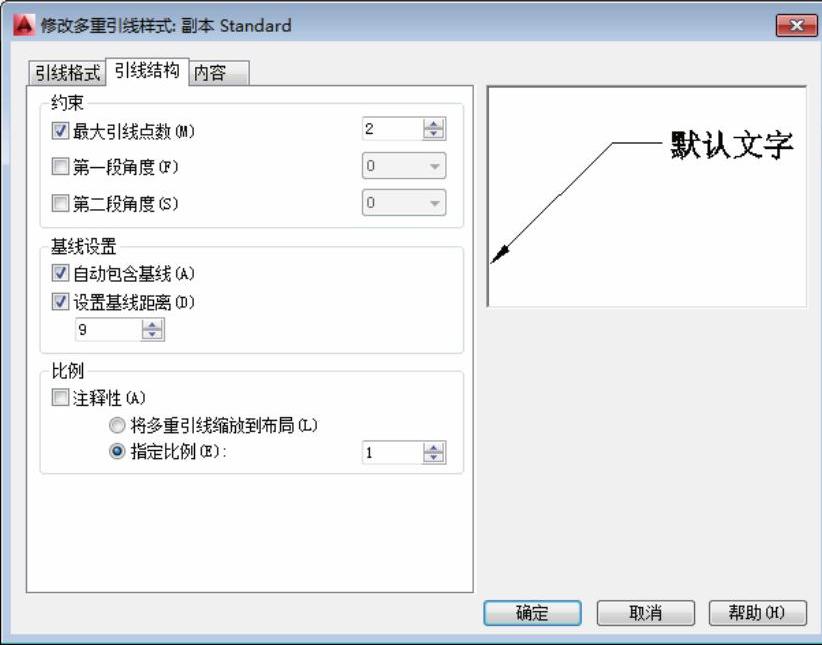

该选项卡用于控制多重引线的引线点数量、基线尺寸和比例，如图6-174所示。

●“约束”选项组：控制多重引线的约束。“最大引线点数”微调框指定引线的最大点数，只有选中其前面的复选框，才能设置引线点数。如果不选中其复选框，则认为引线点数是无限制的；“第一段角度”下拉列表框指定引线中的第一个点的角度，选中复选框才可设置，否则默认为任意角度；“第二段角度”下拉列表框，指定多重引线基线中的第二个点的角度。

●“基线设置”选项组：控制多重引线的基线设置。“自动包含基线”复选框确定是否包含有基线；“设置基线距离”确定多重引线基线的固定距离。

●“比例”选项组：控制多重引线的缩放。

图6-173 “修改多重引线样式：副本Standard”对话框

图6-174 “修改多重引线样式：副本Standard”对话框“引线结构”选项卡

（3）“内容”选项卡

该选项卡用于控制附着到多重引线的内容类型。

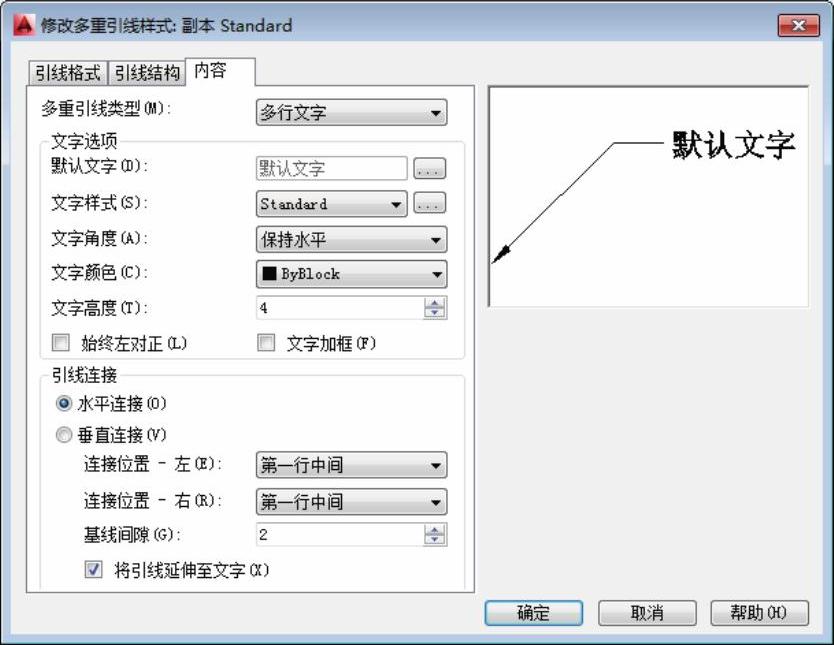

●“多重引线类型”是“多行文字”时，其选项卡内容如图6-175所示。

“文字选项”选项组：控制多重引线文字的外观。“默认文字”选项，设定多重引线内容的默认文字，单击按钮将启动多行文字在位编辑器；“文字样式”下拉列表框含义与尺寸标注样式的相同，可参考前面的内容；“文字角度”下拉列表框有按插入、保持水平和始终正向读取三个选项；“文本颜色”和“文字高度”与尺寸标注样式的设置相同，可参考前文；“始终左对正”复选框指定多重引线文字始终左对齐；“文字加框”复选框使用文本框对多重引线文字内容加框，通过修改基线间距设置，控制文字和边框之间的分离。(www.daowen.com)

“引线连接”选项组：控制多重引线的引线连接设置。当选择“水平连接”时，水平附着将引线插入到文字内容的左侧或右侧；“连接位置-左”下拉列表框控制文字位于引线右侧时基线连接到多重引线文字的方式；“连接位置-右”下拉列表框控制文字位于引线左侧时基线连接到多重引线文字的方式；“基线间隙”微调框指定基线和多重引线文字之间的距离；“将引线延伸到文字”复选框将基线延伸到附着引线的文字行边缘（而不是多行文本框的边缘）处的端点，多行文本框的长度由文字的最长一行的长度而不是边框的长度来确定。

当选择“垂直连接”时，将引线插入到文字内容的顶部或底部，垂直连接不包括文字和引线之间的基线。“连接位置-上”下拉列表框将引线连接到文字内容的中上部，单击下拉菜单以在引线连接和文字内容之间插入上画线；“连接位置-下”下拉列表框，将引线连接到文字内容的底部，单击下拉菜单以在引线连接和文字内容之间插入下画线；“基线间隙”微调框指定基线和多重引线文字之间的距离。

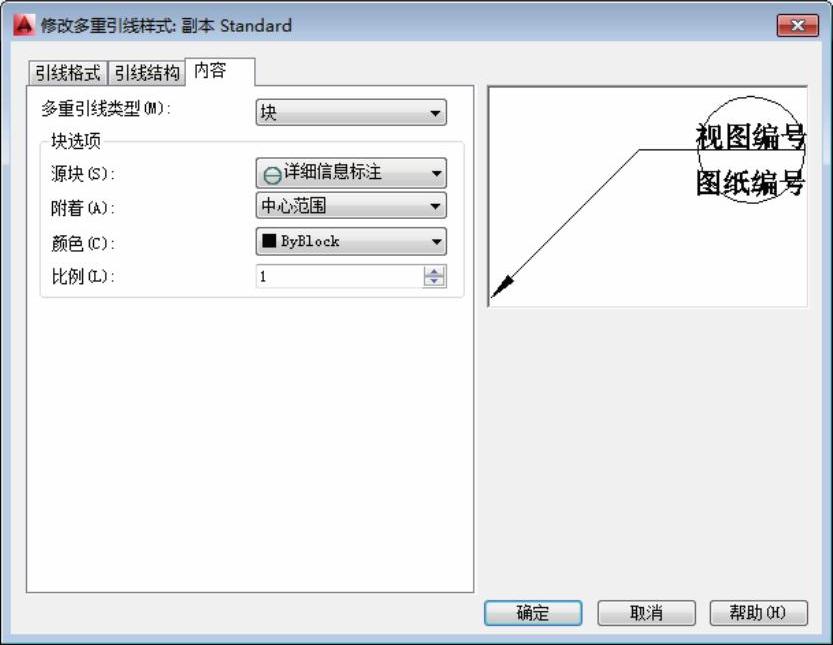

●“多重引线类型”是“块”时，如选项卡内容如图6-176所示，控制多重引线对象

中块内容的特性。

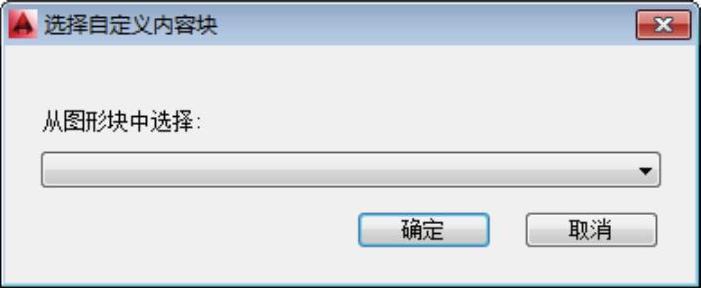

“源块”下拉列表框：指定用于多重引线内容的块，下拉列表中包括有详细信息标注、槽、圆、方框、正六边形、三角形、用户块。选择“用户块”时，系统打开“选择自定义内容块”对话框，如图6-177所示，可以从中选择已定义好的块。

图6-175 “修改多重引线样式：副本Standard”对话框“多行文字”内容选项卡

图6-176 “修改多重引线样式：副本Standard”对话框“块”内容选项卡

图6-177 选择自定义内容块对话框

●“附着”下拉列表框：指定将块附着到多重引线对象的方式，包含有中心范围和插入点选项。可以通过指定块的插入点或块的圆心来附着块。

●“颜色”下拉列表框：指定多重引线块内容的颜色。块颜色控制仅当块中包含的对象颜色设定为ByBlock时才有效。

●“比例”微调框：指定插入时块的比例。例如，如果块为1mm³，指定的比例为0.5000，则将块插入为0.5mm³。

提示：多重线引线样式的设置是针对多重引线的标注，与LEADER引线标注、QLEADER快速引线标注无关。LEADER和QLEADER引线标注的线、箭头以及文字等可以在“标注样式管理器”中设置，或者在命令执行过程中的“设置”选项功能中设置。

2.多重引线标注

通过实例来讲解“多重引线”标注命令的使用，例如给一个简单的组合体标注编号。

1）选择“多重引线”命令，系统提示“指定引线箭头的位置或[引线基线优先（L）/内容优先（C）/选项（O）]＜引线基线优先＞：”，指定一点放置引线箭头。

2）系统提示“指定下一点或[端点（E）]＜端点＞：”，指定引线的第二点。

3）系统提示“指定下一点或[端点（E）]＜端点＞：”，按下〈Enter〉键，进入下一步操作。

4）系统功能区跳转到“文字编辑器”选项卡，如图6-178所示，提示输入引线标注文本，输入“1”，单击“文字编辑器”选项卡的“关闭文字编辑器”按钮，或是在文字输入框外单击一下鼠标左键，即可退出文字编辑器，完成标注。

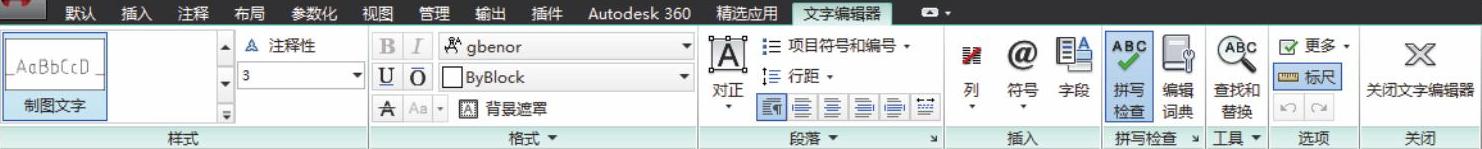

图6-178 文字编辑器

5）同样的操作将另一矩形标注为2。

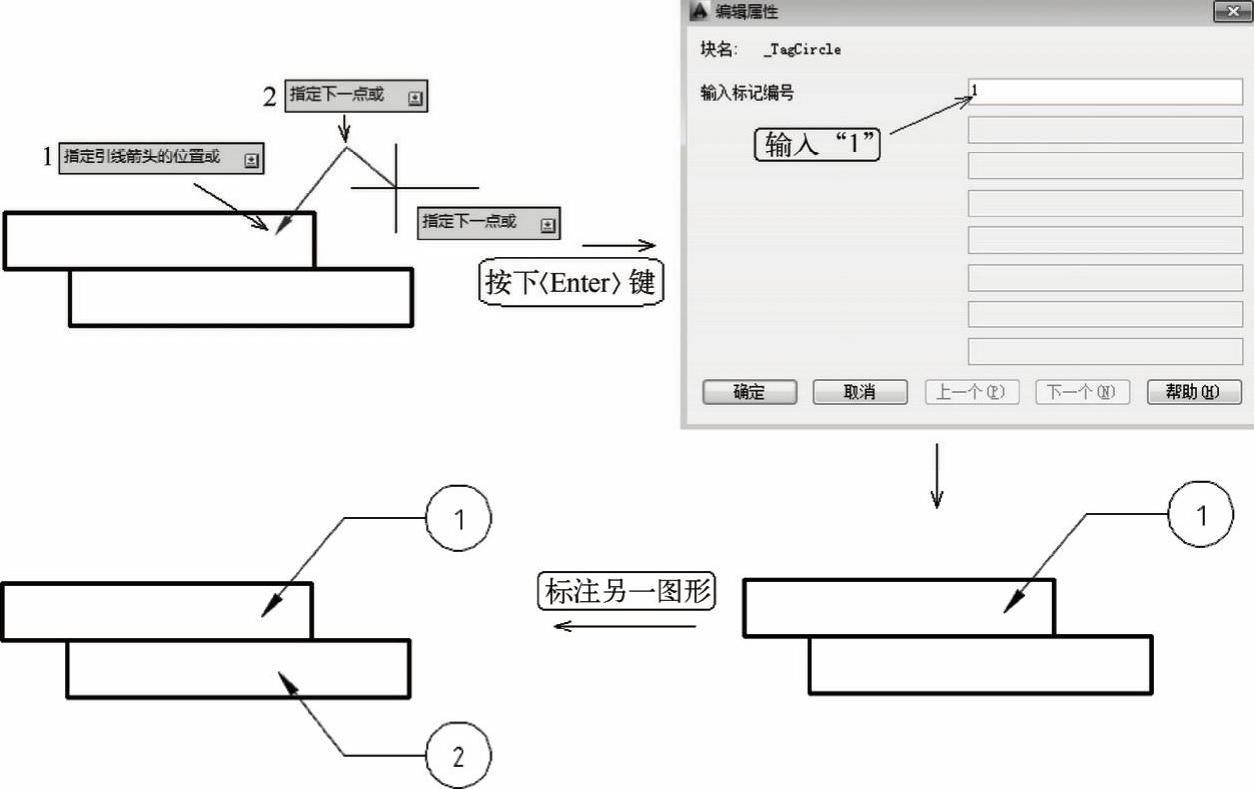

如果多重引线的“内容”选项卡的“多重引线类型”设置为“块”，“源块”设置为“圆”，“附着”为“中心范围”，“比例”为0.5。对图6-179中的组合体进行标注，如图6-180所示，其操作如下。

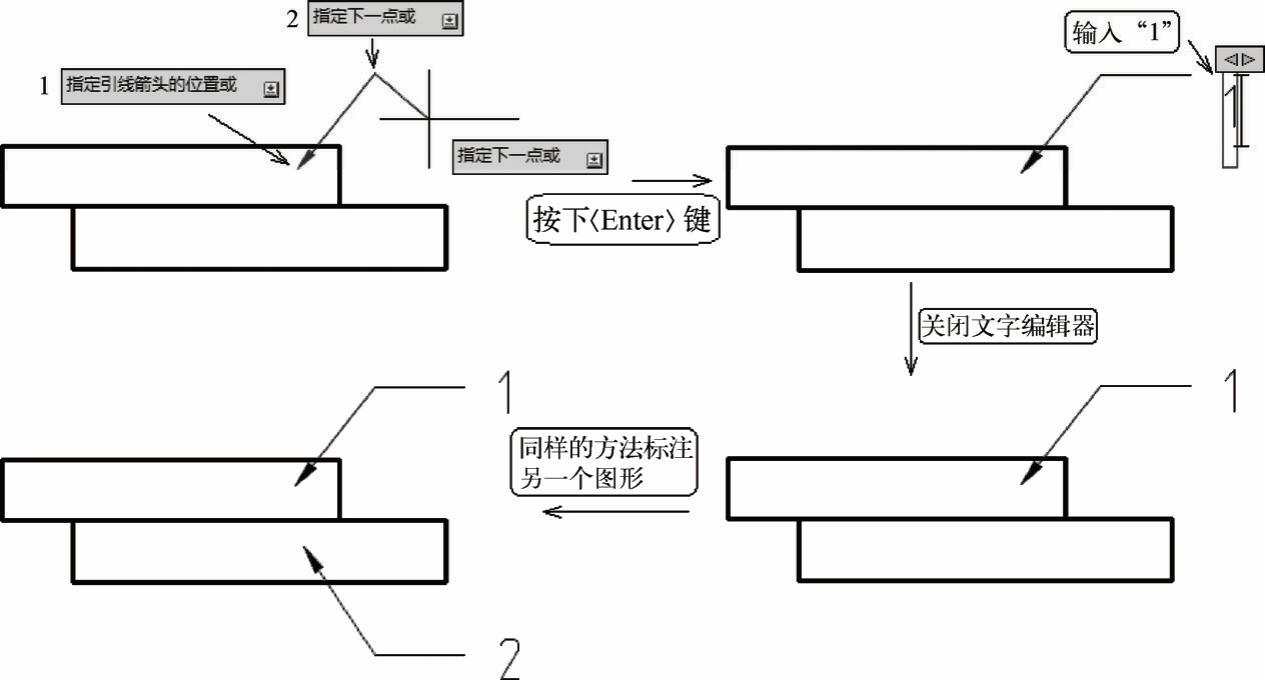

图6-179 “多行文字”多重引线标注

图6-180 “块”多重引线标注

1）选择“多重引线”命令，系统提示“指定引线箭头的位置或[引线基线优先（L）/内容优先（C）/选项（0）]＜引线基线优先＞：”，指定一点放置引线箭头。

2）系统提示“指定下一点或[端点（E）]＜端点＞：”，指定引线的第二点。

3）系统提示“指定下一点或[端点（E）]＜端点＞：”，按下〈Enter〉键，进入下一步操作。

4）系统打开“编辑属性”对话框，在“输入标记编号”输入框中，输入“1”，单击确定按钮，完成标注。

5）同样的操作将另一矩形标注为2。

各选项说明如下。

●“引线箭头优先（H）”：选择此项后，系统提示“指定引线箭头的位置或”，即引线标注的第一步先指定引线箭头的位置。

●“引线基线优先（L）”：选择此项后，系统提示“指定引线基线的位置或”，引线标注的第一步先指定引线基线的位置，然后再指定引线箭头的位置。

●“内容优先（C）”：选择此项后，系统提示“指定文字的第一个角点或”，或“指定块的插入点或”，引线标注的第一步先输入多行文字或先插入块，然后再指定引线箭头的位置。

●选项（O）：输入O，按〈Enter〉键，选择此项后，系统提示“输入选项[引线类型（L）/引线基线（A）/内容类型（C）/最大节点数（M）/第一个角度（F）/第二个角度（S）/退出选项（X）]＜退出选项＞：”，下面对各个选项分别介绍。

■“引线类型（L）”：包括有直线、样条曲线、无选项，指定引线采用何种形式。

■“引线基线（A）”：指定是否添加水平基线。如果输入“是”，将提示用户设置基线长度。

■“内容类型（C）”：指定要用于多重引线的内容类型。包括有块、多行文字、无选项。

■“最大节点数（M）”：指定新引线的最大点数或线段数。

■“第一个角度（F）”：约束新引线中的第一个点的角度。

■“第二个角度（S）”：约束新引线中的第二个角度。

■“退出选项（X）”：退出“选项（O）”命令。
