利用LEADER命令可以创建灵活多样的引线标注样式，用户可根据需要把引线设置为折线或曲线，引线可带箭头，也可不带箭头，注释文本可以是多行文本，也可以是几何公差，还可以从图形其他部位复制，还可以是一个图块。

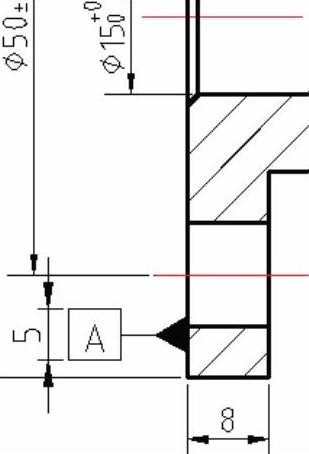

19）给几何公差基准加上外框和进行填充，完成后如图6-157所示。

图6-157 标注几何公差基准外框

至此，所有标注已完成。

执行LEADER引线标注命令的常用方式如下。

●命令：输入“LEADER”。

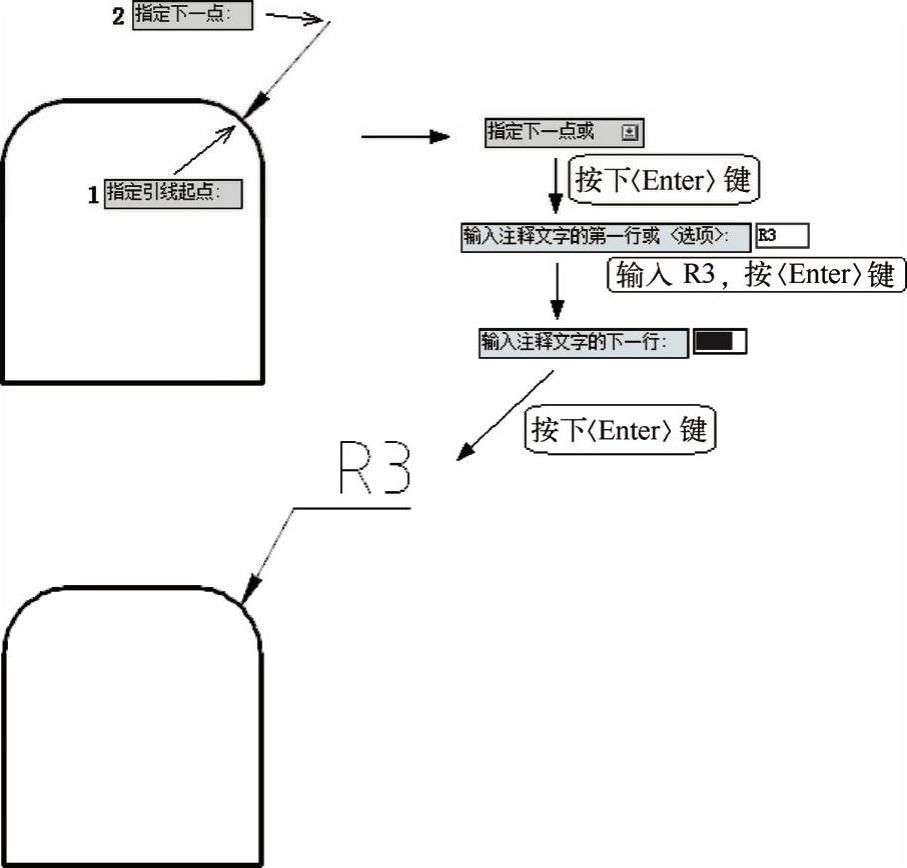

通过实例来讲解LEADER引线标注的使用，例如标注圆角的半径，如图6-158所示。

图6-158 引线标注

1）输入LEADER，按〈Enter〉键，系统提示“指定引线的起点：”，单击选择圆弧上的一点。

2）系统提示“指定下一点：”，移动光标，拖动引线至合适位置，单击鼠标左键，确定引线的第二点。

3）系统提示“指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：”，这时可以指定多一个引线点，也可以直接按下〈Enter〉键，输入注释文字，还可以输入相应的字母，选择指定的选项。在这里，按下〈Enter〉键，选择默认的“注释”选项。

4）系统提示“输入注释文字的第一行或＜选项＞：”，输入圆角半径R3，按〈Enter〉键。

5）系统提示“输入注释文字的下一行：”，直接按下〈Enter〉键，跳过此项的输入，引线标注圆角便完成。

各选项说明如下。

●LEADER命令的引线样式，箭头和文字等，可以通过标注样式管理器的“线”“符号和箭头”和“文字”选项卡进行设置。

●“注释（A）”：输入A，按〈Enter〉键，系统会提示“输入注释文字的第一行或＜选项＞：”。

■“输入注释文字的第一行”，可以输入第一行文本后按〈Enter〉键，系统提示“输入注释文字的下一行：”，可以继续输入第二行文字。如此反复执行，直到输入全部注释文本，然后在“输入注释文字的下一行：”的提示下直接按下〈Enter〉键，系统会在引线的终端标注出所输入的多行文字，并结束引线命令。

■如果在提示“输入注释文字的第一行或＜选项＞：”下，直接按下〈Enter〉键，则选择“选项”方式。系统提示“输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]＜多行文字＞：”。

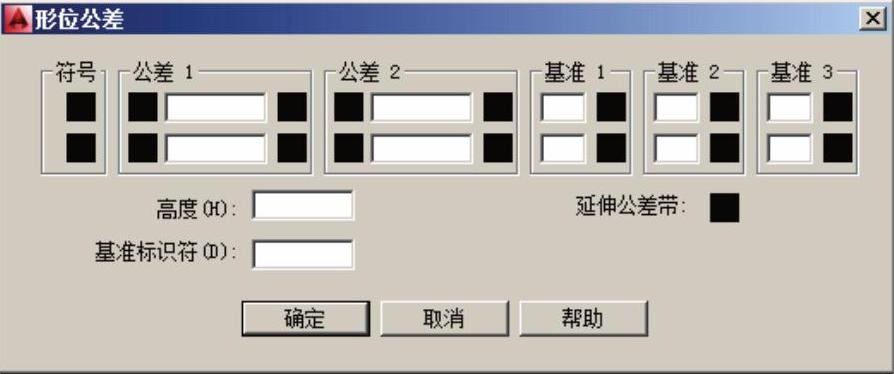

“公差（T）”：选择此项后，系统会打开“形位公差（几何公差）”对话框，如图6-159所示，可以在此对话框中创建基准标识符和基准标注注释。指定几何公差后，引线标注命令将终止。可参考实例6-3中步骤17的引线标注几何公差操作。(www.daowen.com)

图6-159 “形位公差（几何公差）”对话框

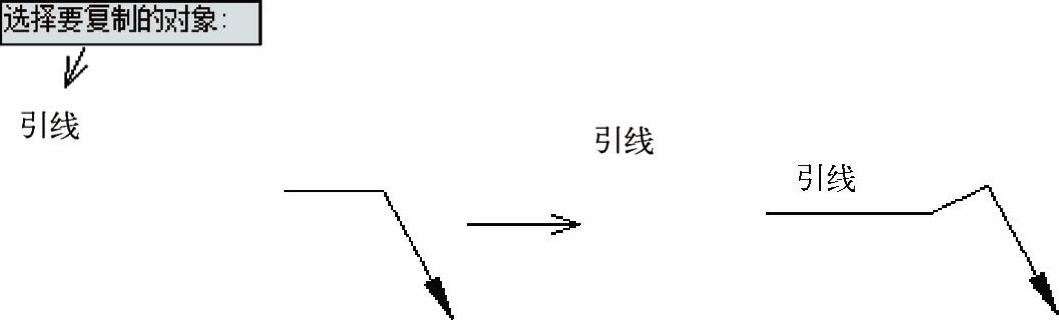

“副本（C）”：复制文字、多行文字对象、带几何公差的特征控制框或块，并且将副本连接到引线的末端。选择此项后，系统提示“选择要复制的对象：”，如图6-160所示。

副本与引线是相关联的，这就意味着如果复制的对象移动，引线末端也将随之移动。基线的显示取决于被复制的对象。当前字线间距的值决定插入文字和多行文字对象的位置。任何带有几何公差的块或特征控制框都将被附着到引线末端。

图6-160 引线标注副本方式复制文字

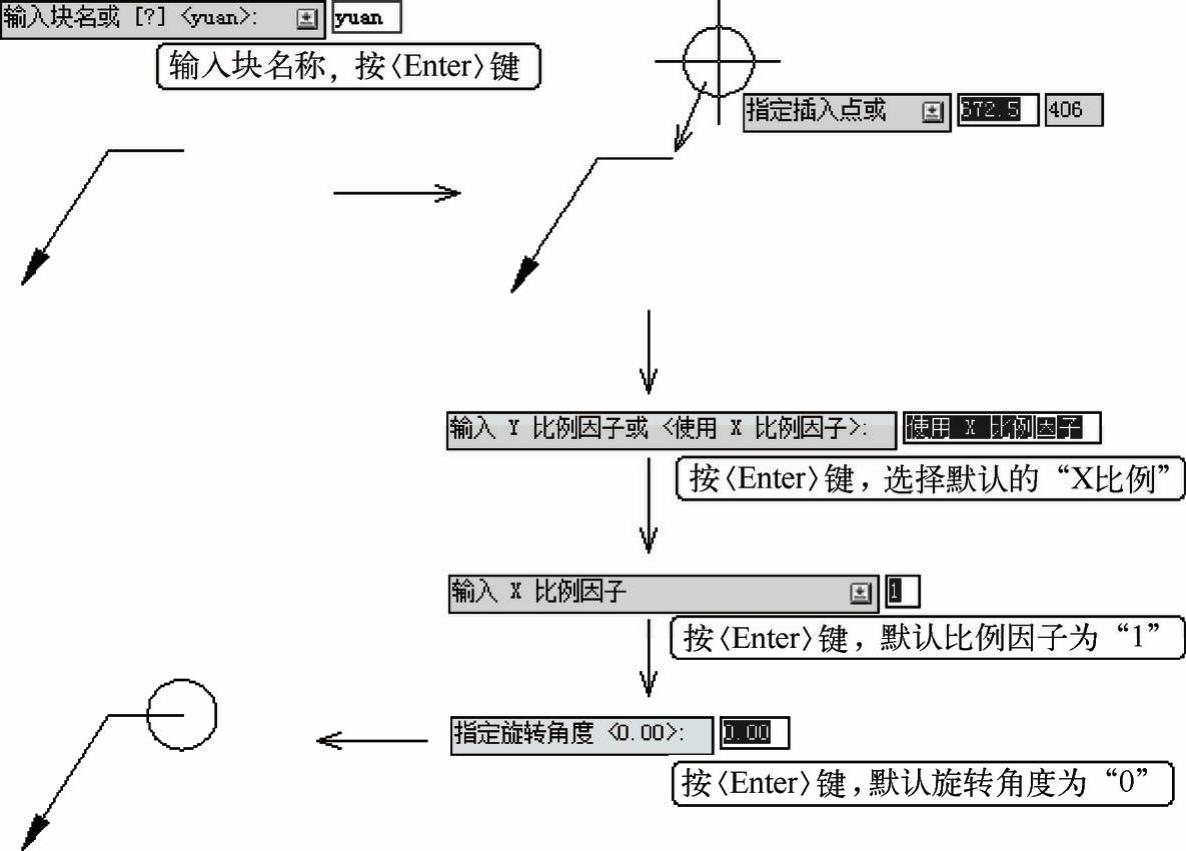

“块（B）”：将块插入到引线末端。选择此项后，系统提示“输入块名或[？]”；输入一个已定义好的图块名，系统将把该图块插入到引线的末端，如图6-161所示；或者输入“？”，系统将列出当前已有图块，用户可以从中选择。

图6-161 引线标注插入块

“无（N）”：不给引线添加任何注释而结束命令。

“多行文字（M）”：用多行文本编辑器标注注释文本并定制文本格式，是默认选项，在系统提示“输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]＜多行文字＞：”时，直接按下〈Enter〉键，即是选择此选项。

●“格式（F）”：控制绘制引线的方式以及引线是否带有箭头。系统提示“指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：”，输入F，按〈Enter〉键，系统提示“输入引线格式选项[样条曲线（S）/直线（ST）/箭头（A）/无（N）]＜退出＞：”。

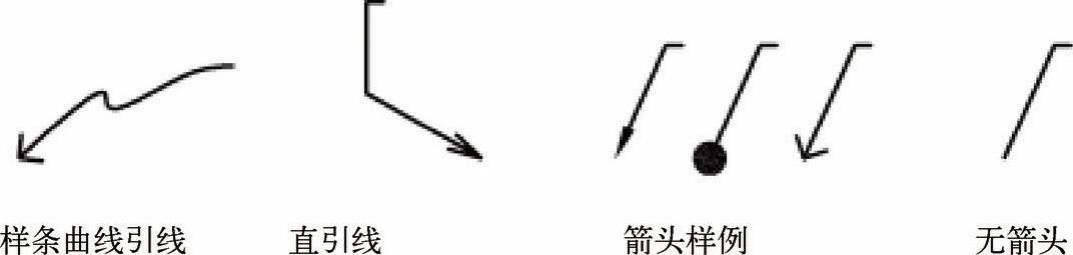

◆“样条曲线（S）”：将引线绘制为样条曲线的样式。引线的顶点就是控制点，每个控制点的权值都为1，如图6-162所示。

图6-162 引线格式

◆“直线（ST）”：将引线绘制为一组直线段，如图6-162所示。

◆“箭头（A）”：在引线的起点绘制箭头，如图6-162所示。

◆“无（N）”：在引线的起点不绘制箭头，如图6-162所示。

◆“退出”：默认选项，直接按〈Enter〉键，将退出“格式”选项，返回“指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：”提示，并且引线形式按默认方式设置。

●“放弃（U）”：放弃引线上的最后一个顶点，将显示前一个提示。
