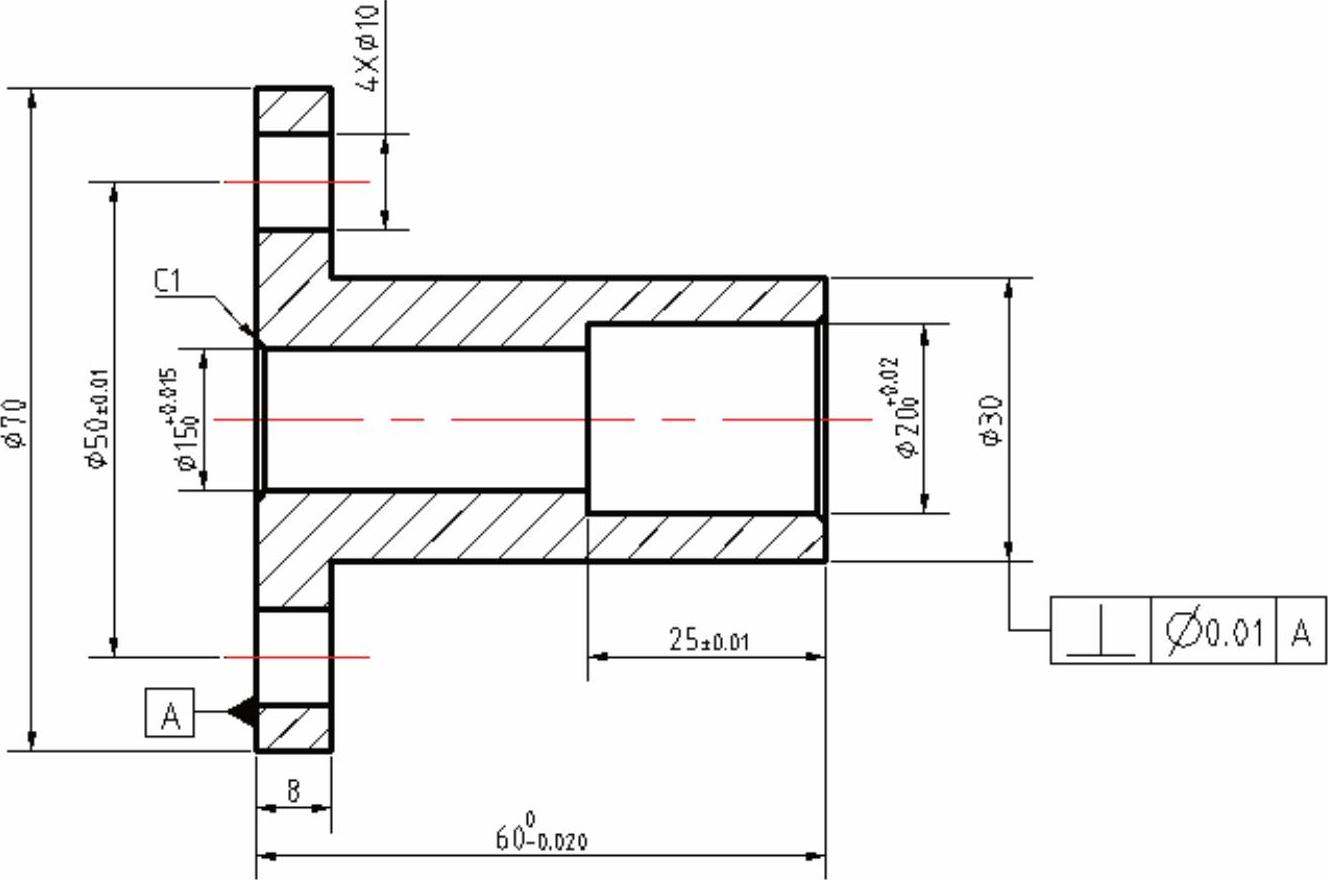

这一节主要讲解引线，尺寸公差和几何公差的标注。先通过一个实例的操作来初步了解这些命令的使用，打开目录中已保存好的图形，新建一个尺寸标注样式，使用引线，尺寸标注命令来标注图形，标注好的零件图如图6-129所示，是一个轴套类零件。

图6-129 轴套类零件尺寸标注图

【思路分析】

在这个尺寸标注图中涉及尺寸公差、几何公差和倒角标注，对标注命令的使用提出了进一步的要求，使用AutoCAD2014软件提供的引线、尺寸标注命令完成对图形的标注。

【光盘文件】

——参见附带光盘中的“START\Ch6\6-3.dwg”文件。

——参见附带光盘中的“END\Ch6\6-3.dwg”文件。

——参见附带光盘中的“AVI\Ch6\6-3.avi”文件。

【操作步骤】

1）打开附带光盘中保存好的附带文件。

2）新建一个标注样式。

先建立一个主标注样式，建立步骤和前面实例的类似，标注样式名称为“制图标注”，基于“ISO-25”的标注样式建立的。

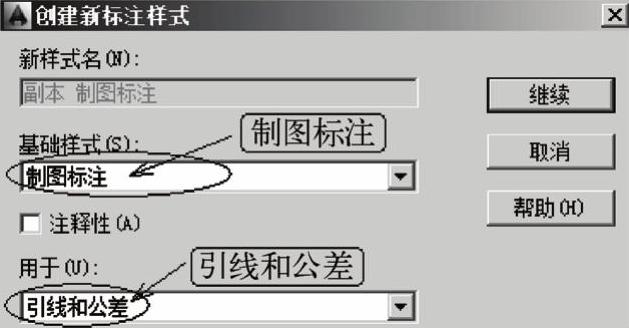

因为标注中涉及了引线标注，所以要建立一个用于引线标注的子样式。如图6-130所示，在“标注样式管理器”中单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“基础样式”下拉列表框中选择“制图标注”，在“用于”下拉列表框中选择“引线和公差”，单击“继续”按钮。

图6-130 新建引线和公差标注子样式

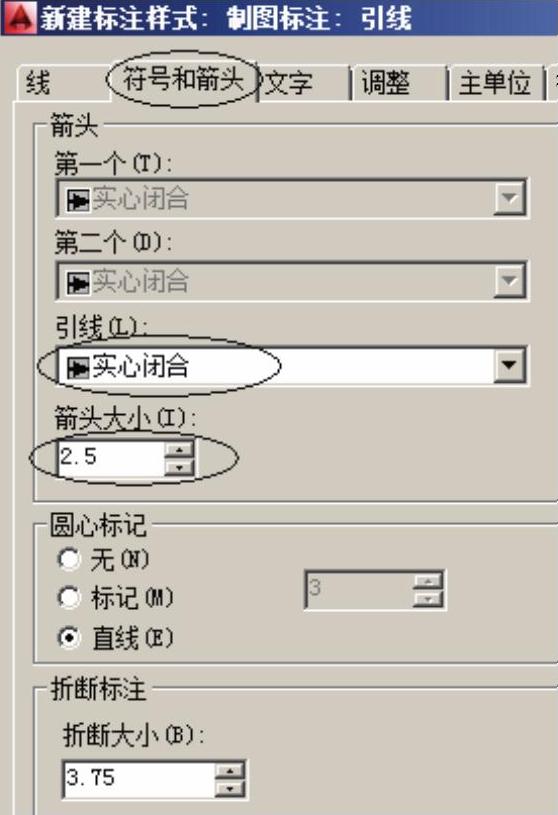

单击“继续”按钮后，如图6-131所示，在“新建标注样式：制图标注：引线”对话框的“符号和箭头”选项卡，将“箭头”选项组中的“引线”设置为“实心箭头”，设置“箭头大小”为2.5，单击“确定”按钮关闭对话框，完成“引线和公差”标注子样式的设置。

图6-131 设置符号和箭头

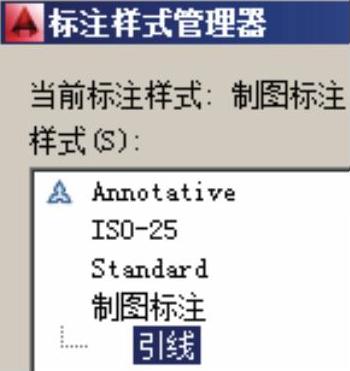

单击“确定”按钮，完成“引线和公差”尺寸标注的子样式的设置，如图6-132所示。

图6-132 标注样式列表

3）单击“图层”面板中的“图层选择”下拉列表切换“标注”图层为当前图层。

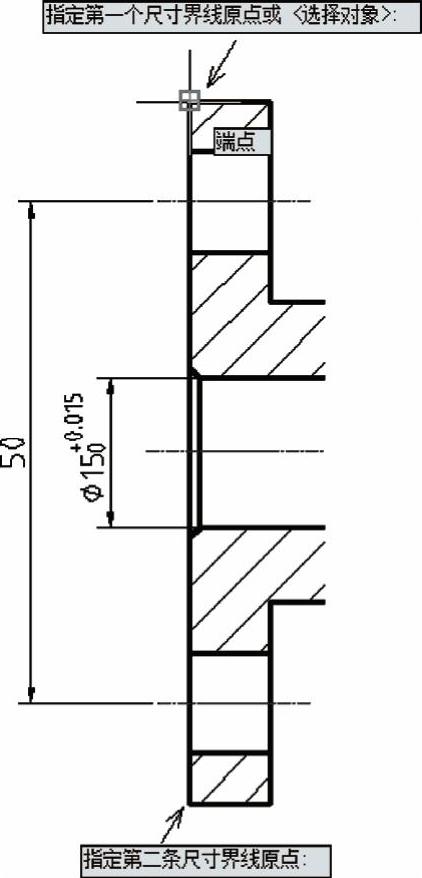

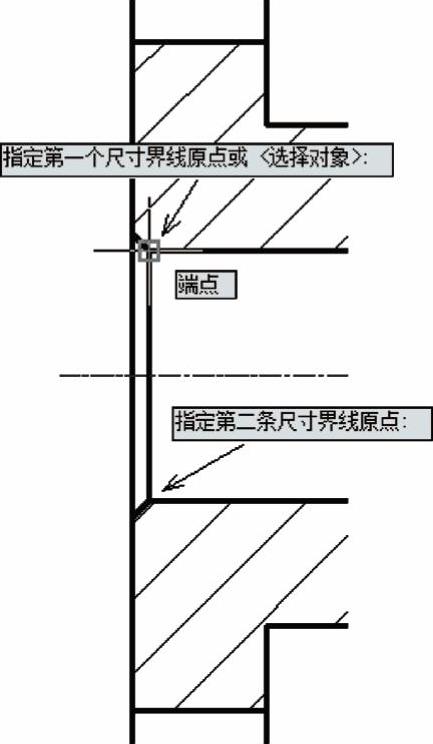

4）选择“线性”标注命令，两个尺寸界线的原点分别为图6-133所示中所指端点。

图6-133 标注线性尺寸

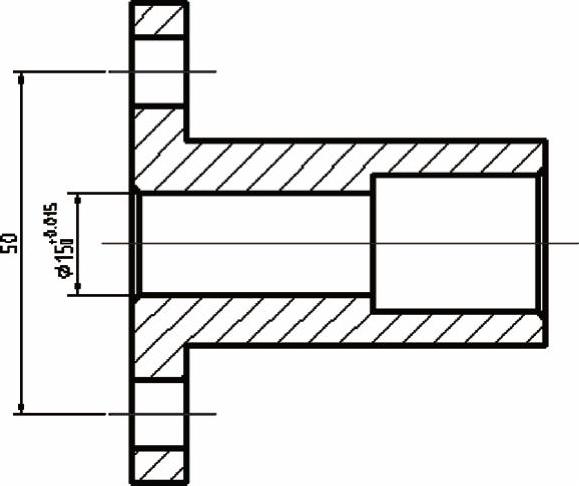

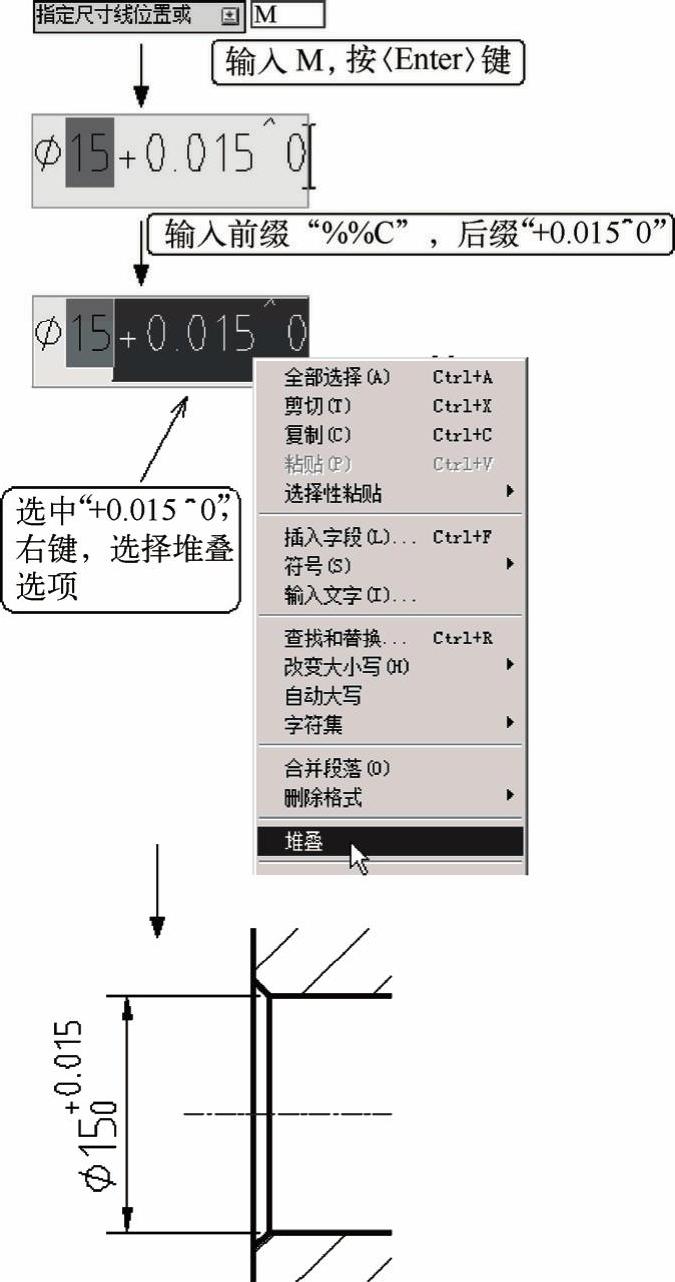

如图6-134所示，系统随后提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”，输入M，按〈Enter〉键，在功能区上方显示“文字编辑器”，尺寸文字为可编辑状态，在尺寸文字15前面输入“%%C”，在15后面输入“+0.015^0”；然后选中“+0.015^0”，单击鼠标右键，在弹出的选项列表中，选择“堆叠”选项，在绘图区空白区域单击左键，退出文字编辑器；系统提示“指定尺寸线位置或”，放置尺寸线，完成标注。

图6-134 线性标注多行文字输入

5）继续线性标注命令，标注4个通孔的定位圆大小，标注完成后如图6-135所示。

图6-135 标注两通孔的定位圆

6）继续线性标注命令，标注零件左端面的直径。两个尺寸线界点为图6-136中所指端点。

图6-136 线性标注左端面直径

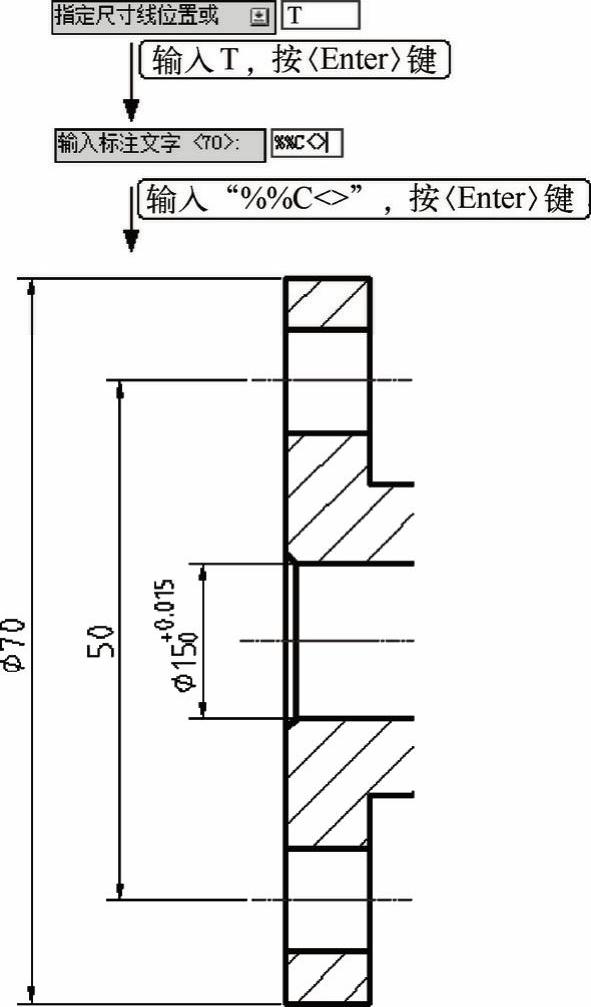

如图6-137所示，系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”，输入T，按〈Enter〉键，系统提示“输入标注文字＜70＞：”，输入“%%C＜＞”，按〈Enter〉键，放置尺寸线，完成标注。

图6-137 线性标注左端面直径

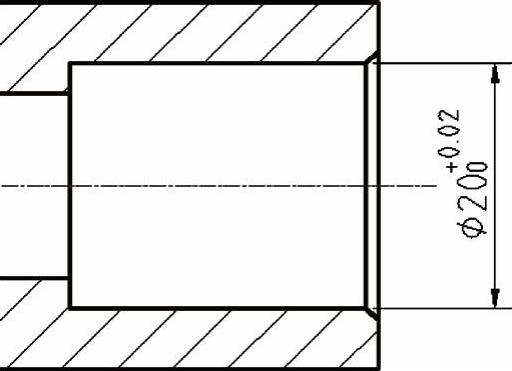

7）继续线性标注命令。运用步骤4）的多行文字方式标注右端面的孔的直径，标注完成后如图6-138所示。

图6-138 线性标注右端面孔直径

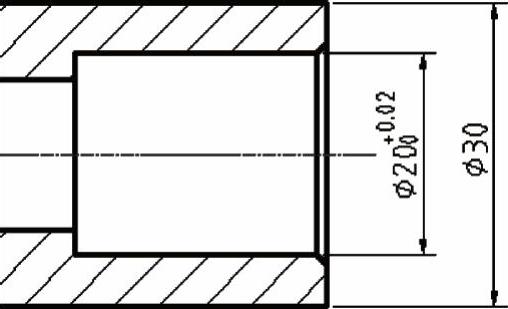

8）继续线性标注命令。使用步骤6）的操作方法标注右端面直径，标注完成后如图6-139所示。

图6-139 线性标注右端面直径

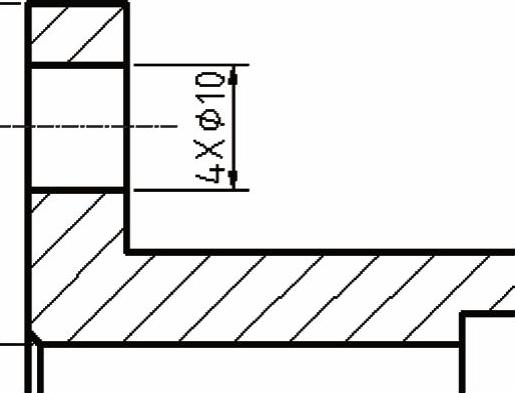

9）继续线性标注命令，同样的操作方法，标注左端面4个通孔的直径，在测得的默认尺寸数值前面添加“4×%%C”，完成后如图6-140所示。

图6-140 线性标注左端面通孔直径

10）继续线性标注命令，标注左端面的厚度，标注完成后如图6-141所示。

(www.daowen.com)

图6-141 线性标注左端面通孔直径

11）继续线性标注命令，标注零件的总长度，使用“多行文字”方式的文字堆叠功能，为尺寸添加公差，完成后如图6-142所示。

图6-142 线性标注零件长度

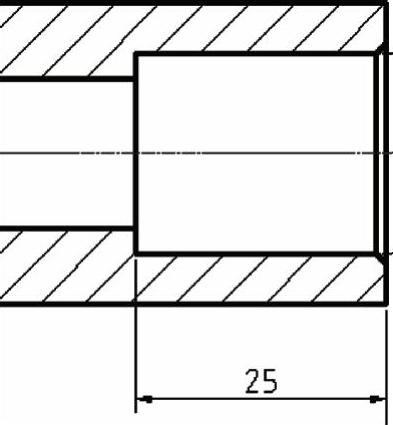

12）继续线性标注命令，标注右端面中心孔的深度，标注完成后如图6-143所示。

图6-143 线性标注右端面中心孔深度

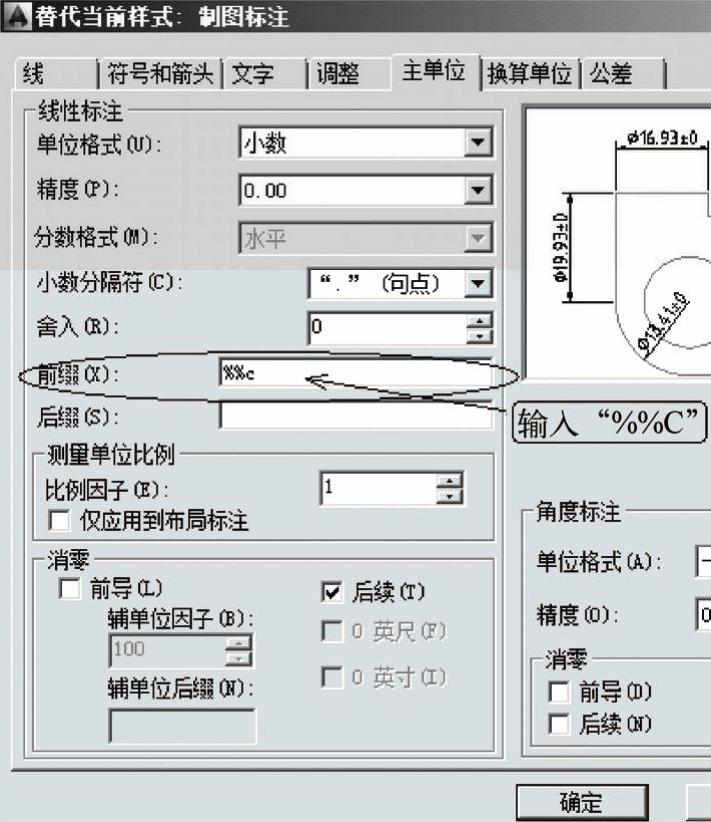

13）单击“标注、标注样式”按钮，系统打开“标注样式管理器”，在“样式列表”中，选中“制图标注”样式，单击“替代”按钮，系统打开“替代当前样式：制图标注”对话框；在“主单位”选项卡的“前缀”输入框中，输入直径符号“%%C”，如图6-144所示。

图6-144 设置替代样式主单位

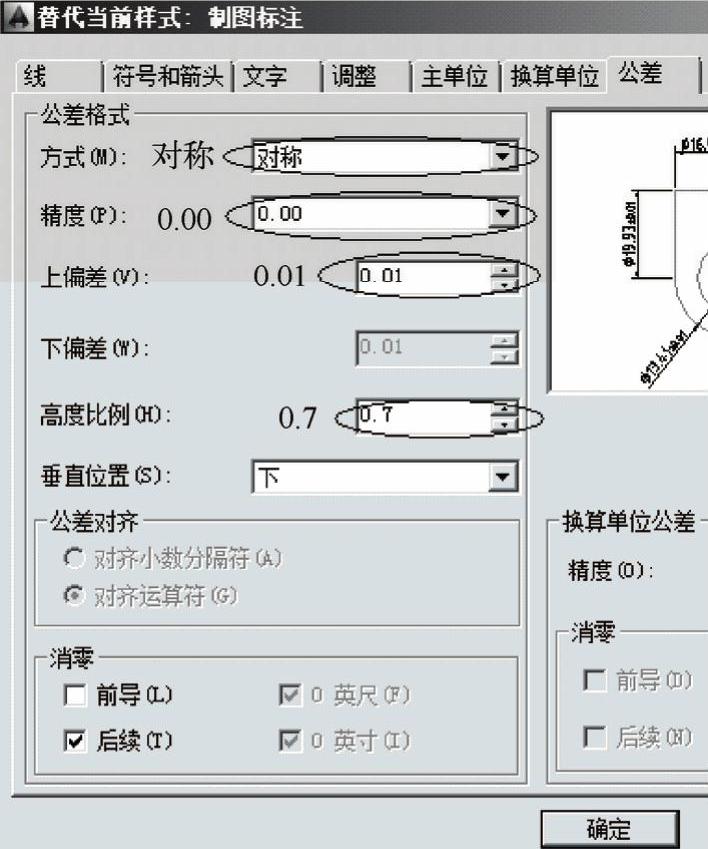

在“公差”选项卡的“方式”下拉列表框中，选择“对称”方式；在“精度”下拉列表框中，选择“0.00”选项，在“上偏差”微调框中，输入公差值“0.01”；在“高度比例”微调框中，输入比例值“0.7”；单击“确定”按钮，完成设置，如图6-145所示。

图6-145 设置替代样式公差

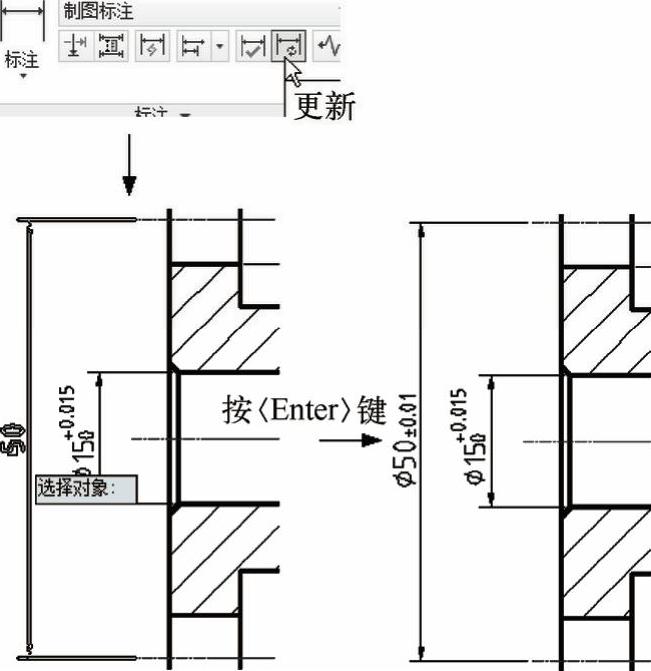

14）将修改过的“样式替代”置为当前，关闭“标注样式管理器”，选择“尺寸更新”命令。系统提示“选择对象”，单击选择左端面四个通孔的定位圆尺寸50，按下〈Enter〉键，完成更新，如图6-146所示。

图6-146 更新尺寸

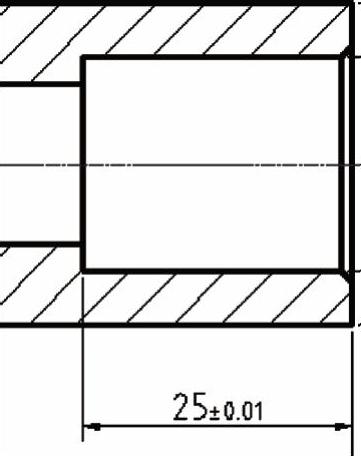

15）使用同样的方法对右端面中心孔的深度25添加对称公差，对当前标注样式进行替代，去掉上一步“主单位”中的直径符号前缀，尺寸更新后如图6-147所示。

图6-147 更新尺寸

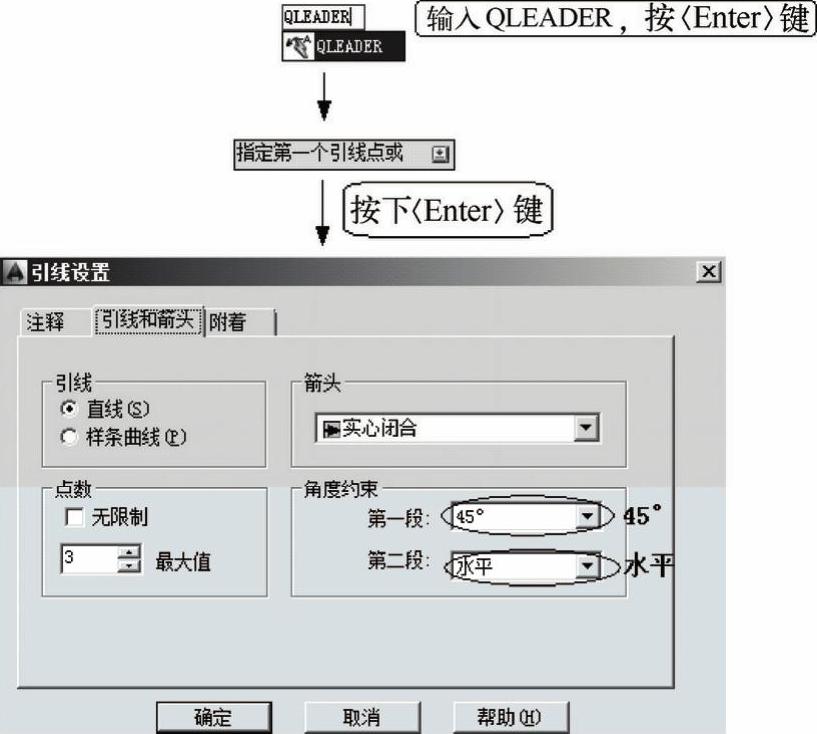

16）标注倒角符号。输入快速引线标注命令QLEADER，按〈Enter〉键，系统提示“指定第一个引线点或[设置（S）]＜设置＞：”，直接按下〈Enter〉键，系统打开“引线设置”对话框，单击“引线和箭头”选项卡，在“角度约束”选项组中，将“第一段”选项设置为45°，“第二段”选项设置“水平”，如图6-148所示。

图6-148 设置快速引线标注

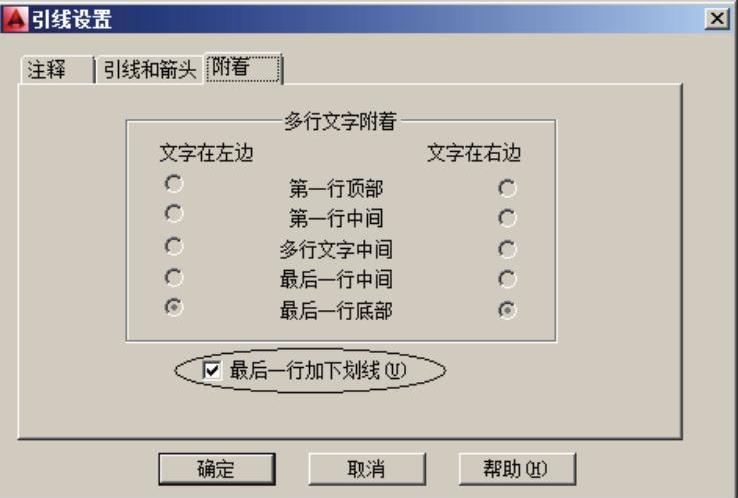

单击“附着”选项卡，勾选下面的“最后一行加下划线”复选框，如图6-149所示。

图6-149 设置快速引线标注

单击确定完成设置。如图6-150所示，系统提示“指定第一个引线点或”，使用对象捕捉功能指定图中所指端点为第一个引线点；系统提示“指定下一点：”，移动光标，在引线长度适宜时单击左键确定第二个点；系统提示“指定下一点：”，移动光标，单击左键；系统提示“指定文字宽度＜0＞：”，直接按下〈Enter〉键，采用默认值。系统提示“输入注释文字的第一行＜多行文字（M）＞：”，输入C1，按〈Enter〉键。系统提示“输入注释文字的下一行：”，直接按下〈Enter〉键，跳过此项输入，便完成绘制。

图6-150 标注倒角

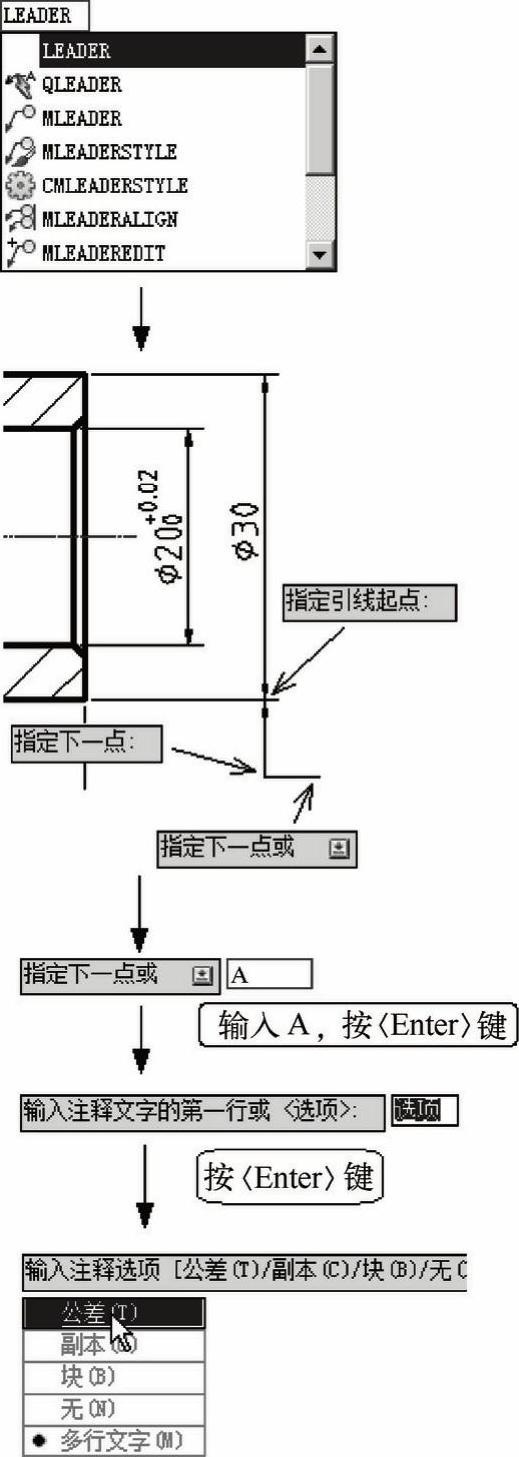

17）标注几何公差。如图6-151所示，输入引线标注命令LEADER，按〈Enter〉键；系统提示“指定引线起点：”，使用对象捕捉功能指定右端面的直径标注“30”的下箭头为起点。系统提示“指定下一点：”，在起点的垂直正下方合适位置指定一点；系统提示“指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：”，在水平方向右侧指定一点。系统提示“指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：”，输入A，按〈Enter〉键；系统提示“输入注释文字的第一行或＜选项＞：”，直接按〈Enter〉键，选择“选项”；系统提示“输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]＜多行文字＞：”，输入T，按〈Enter〉键。

图6-151 标注几何公差

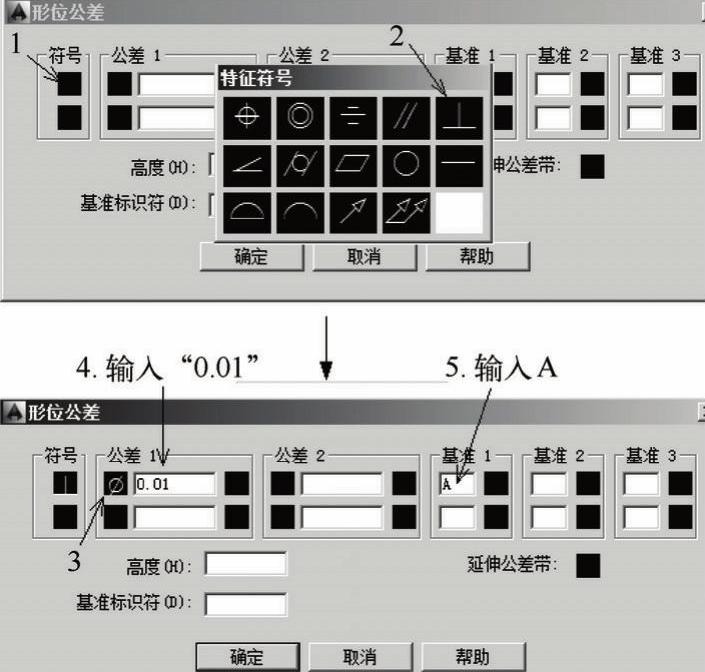

如图6-152所示，系统打开一个“几何公差”对话框，单击“符号”选项第一排的黑框，弹出“特征符号”对话框，选择“垂直”特征符号。接着在“公差1”选项的第一排框中，单击黑框，黑框中出现“直径”符号，在白色输入框中，输入公差值“0.01”。在“基准1”选项第一排白色输入框中，输入基准A。

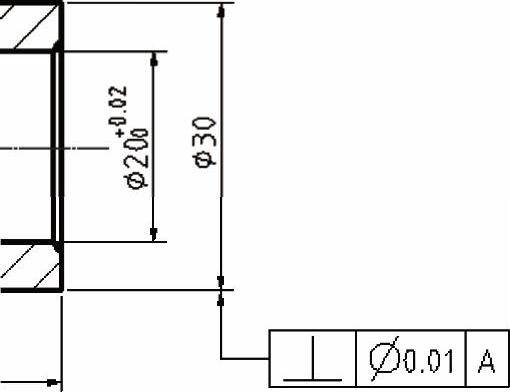

单击“确定”按钮，完成几何公差标注，如图6-153所示。

18）标注形位公差基准。在左端面绘制一个等边三角形，尺寸如图6-156所示。

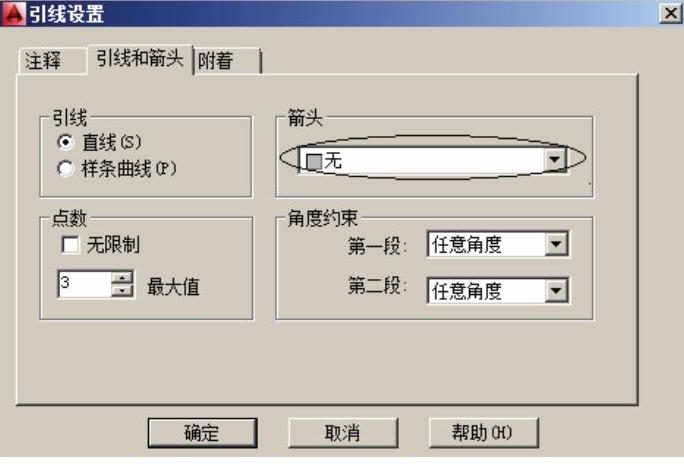

输入快速引线标注命令QLEADER，按〈Enter〉键，系统提示“指定第一个引线点或[设置（S）]＜设置＞：”，直接按下〈Enter〉键，系统打开“引线设置”对话框；单击“引线和箭头”选项卡，在“箭头”选项，设置为“无”，如图6-154所示。

图6-152 设置几何公差

图6-153 标注几何公差

图6-154 设置几何公差基准（1）

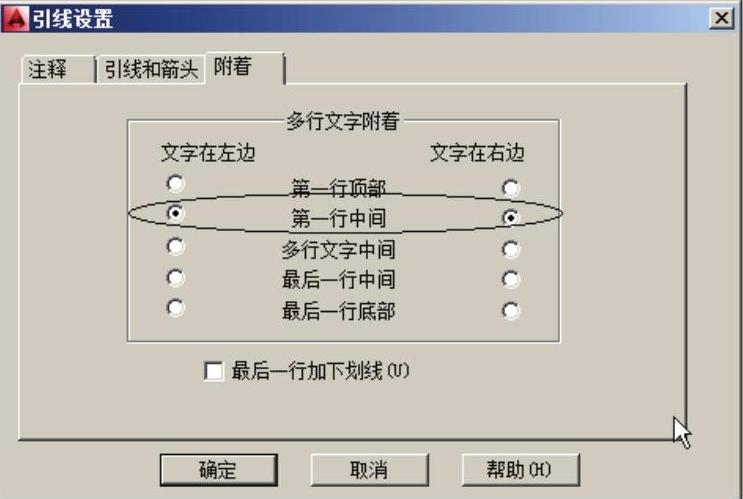

在“附着”选项卡，取消“最后一行加下划线”的选择，在“多行文字附着”选项，“文字在左边”和“文字在右边”均选择“第一行中间”选项；然后单击“确定”按钮，完成设置，如图6-155所示。

图6-155 设置几何公差基准（2）

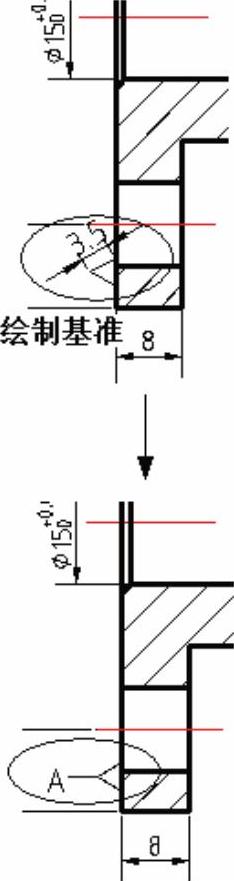

设置完成后，开始标注，选取上一步绘制的等边三角形的左顶点作为第一点，系统提示“指定下一点：”，水平向左拖动光标，输入距离“3.5”，按〈Enter〉键；文字宽度采用默认值“0”，输入的多行文字为A，完成后如图6-156所示。

图6-156 标注几何公差基准
