标注轴类零件尺寸案例分析

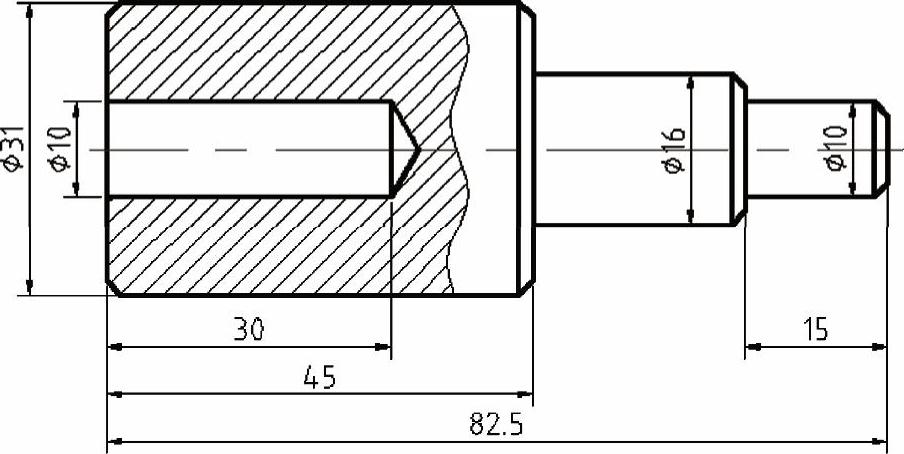

新建一个尺寸标注样式,打开目录中已保存好的图形,使用前面刚学习到的标注命令,对零件进行标注,标注好的零件如图6-115所示。


图6-115 轴类零件尺寸标注图

【思路分析】

从标注尺寸的图来看,尺寸大部分为基线标注尺寸和并列标注尺寸,还有部分尺寸有直径符号的前缀,可使用快速标注或基线标注命令进行标注。

【光盘文件】

978-7-111-49664-9-Chapter06-154.jpg——参见附带光盘中的“START\Ch6\6-2-15.dwg”文件。

978-7-111-49664-9-Chapter06-155.jpg——参见附带光盘中的“END\Ch6\6-2-15.dwg”文件。

978-7-111-49664-9-Chapter06-156.jpg——参见附带光盘中的“AVI\Ch6\6-2-15.avi”文件。

【操作步骤】

1)打开附带光盘中保存好的附带文件。

2)新建一个标注样式。下面的步骤中,使用的标注样式名称为“制图标注”,基于“ISO-25”的标注样式建立的,将基线间距设为5。读者可自由建立尺寸标注样式。

3)单击“图层”面板中的“图层选择”下拉列表切换“标注”图层为当前图层。

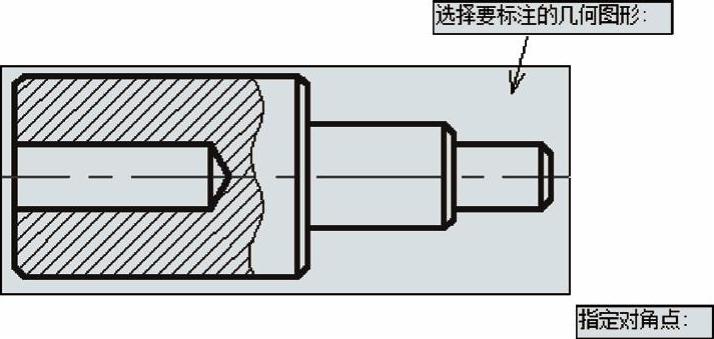

4)在功能区单击“注释”选项卡,选择“快速标注”命令,系统提示“选择要标注的几何图形:”,使用“窗口选择”或“交叉选择”方式将整个图形选中,按下〈Enter〉键,如图6-116所示。


图6-116 选择快速标注的图形

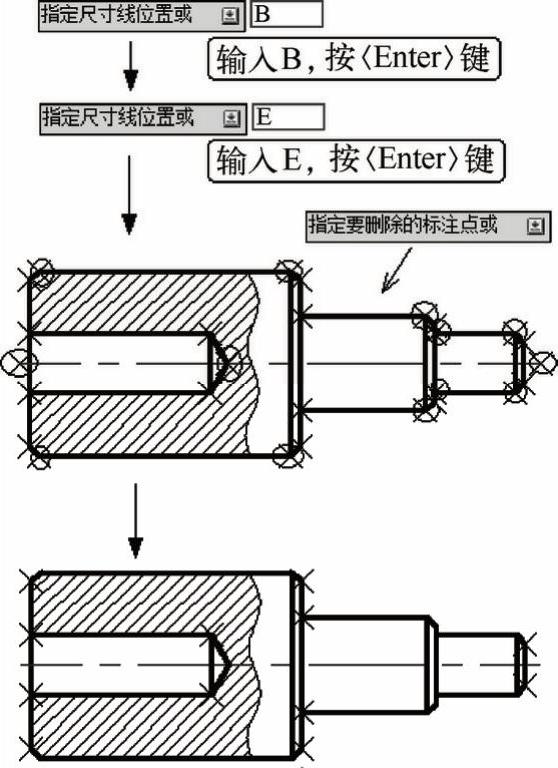

系统提示“指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)]<连续>:”,输入B,按〈Enter〉键,选择基线方式;这时,可以看到生成的标注尺寸,如果发现尺寸的基准不正确,要输入P,重新选择基准点,要保证基准点为轴的左侧端点;

输入E,按〈Enter〉键,系统提示“指定要删除的标注点或[添加(A)/退出(X)]<退出>:”,删除不需要的点,如图6-117所示。


图6-117 编辑快速标注点

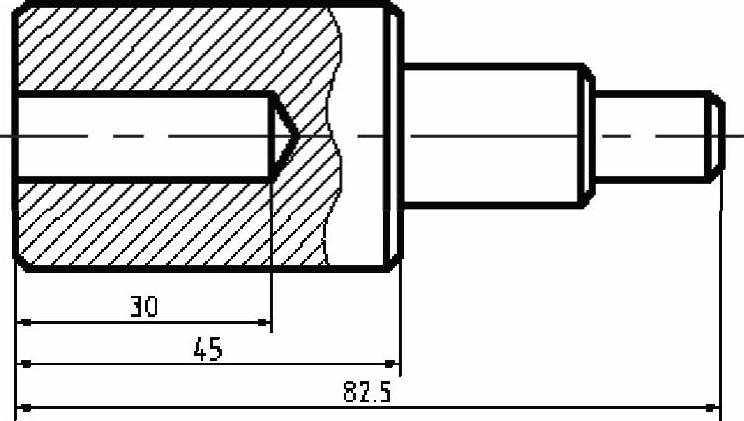

编辑完成标注点后,按下〈Enter〉键,退出编辑;系统提示“指定尺寸线位置”,移动光标,单击左键,放置尺寸线,完成快速标注,如图6-118所示。


图6-118 快速标注图形

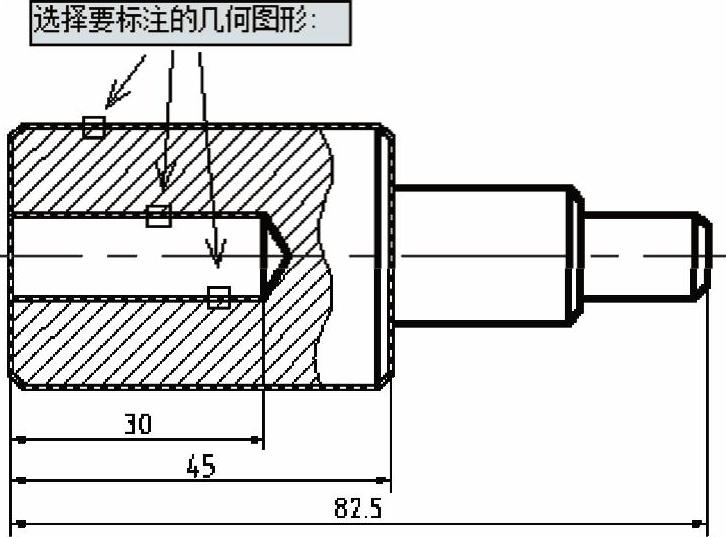

5)重复快速标注命令,系统提示“选择要标注的几何图形:”,逐个单击选择图形,因为保存好的图形使用“矩形”命令绘制而成,因此左侧的矩形为一整体,选中的图形如图6-119所示,按下〈Enter〉键,到下一步操作。


图6-119 选择快速标注的图形

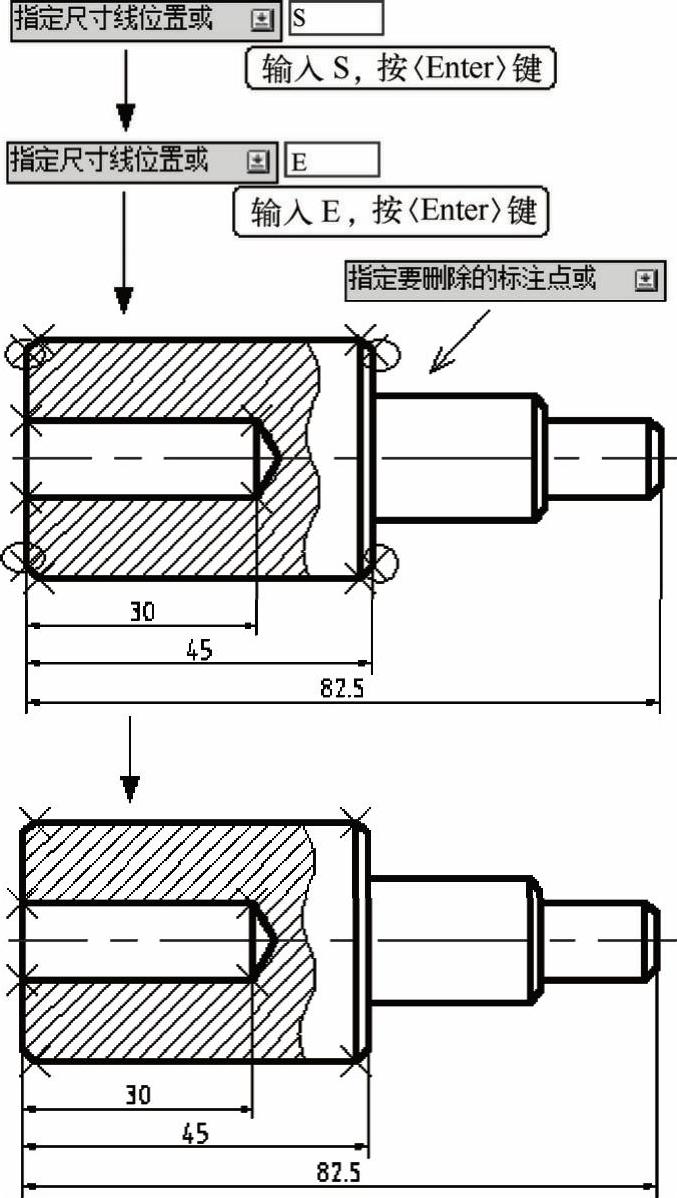

系统提示“指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)]<连续>:”,输入S,按〈Enter〉键,选择并列方式。输入E,按〈Enter〉键,编辑标注点,删除不需要的标注点,下图圈中的点,选择完成后,按下〈Enter〉键,退出编辑,完成后如图6-120所示。


图6-120 编辑快速标注点

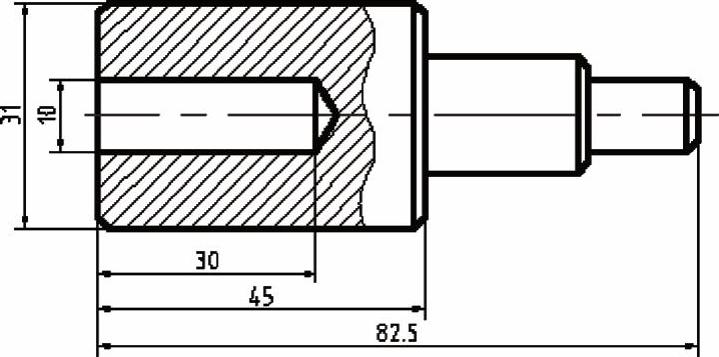

系统提示“指定尺寸线位置”,放置尺寸线,完成标注,如图6-121所示。


图6-121 快速标注图形

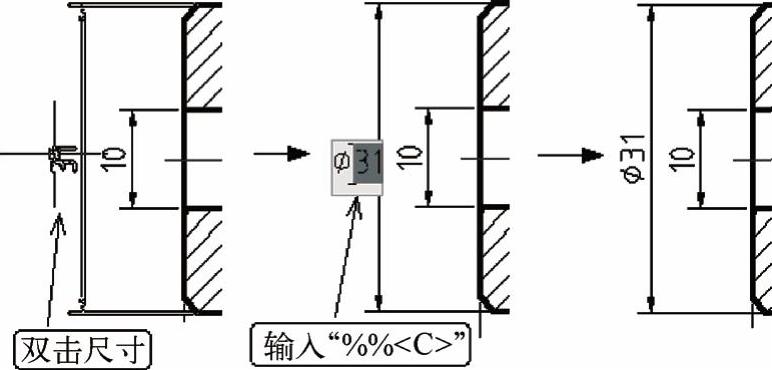

6)编辑标注尺寸,如图6-122所示。用鼠标左键双击图形左侧标注为31的尺寸,尺寸的文字进入“文字编辑”状态,在文字31的前面输入“%%C”的字符,添加直径符号,完成后,单击绘图区空白区域即可退出编辑状态。


图6-122 编辑尺寸

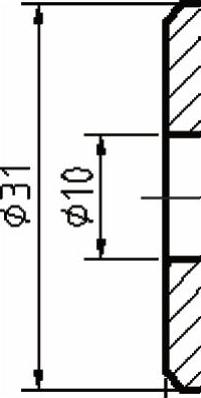

用同样的操作对图形左侧的尺寸10进行编辑,完成后如图6-123所示。


图6-123 编辑尺寸

7)基线标注尺寸。如图6-124所示,选择“基线标注”命令,系统提示“指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>:”,按下〈Enter〉键,重新选择标注基准;系统提示“选择基线标注:”,选择图中所指的尺寸。


图6-124 选择基准标注

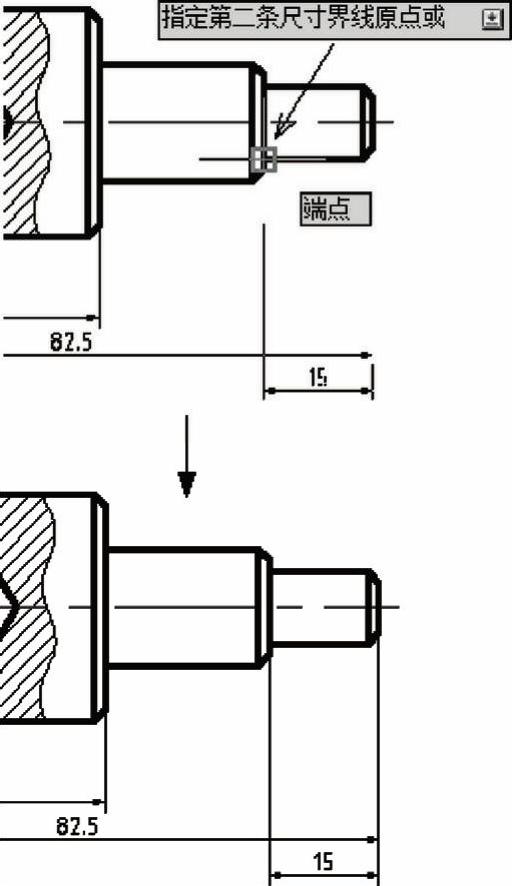

如图6-125所示,系统提示“指定第二条尺寸界线原点或”,选择图中所指端点,按〈Enter〉键,完成标注。


图6-125 基准标注尺寸

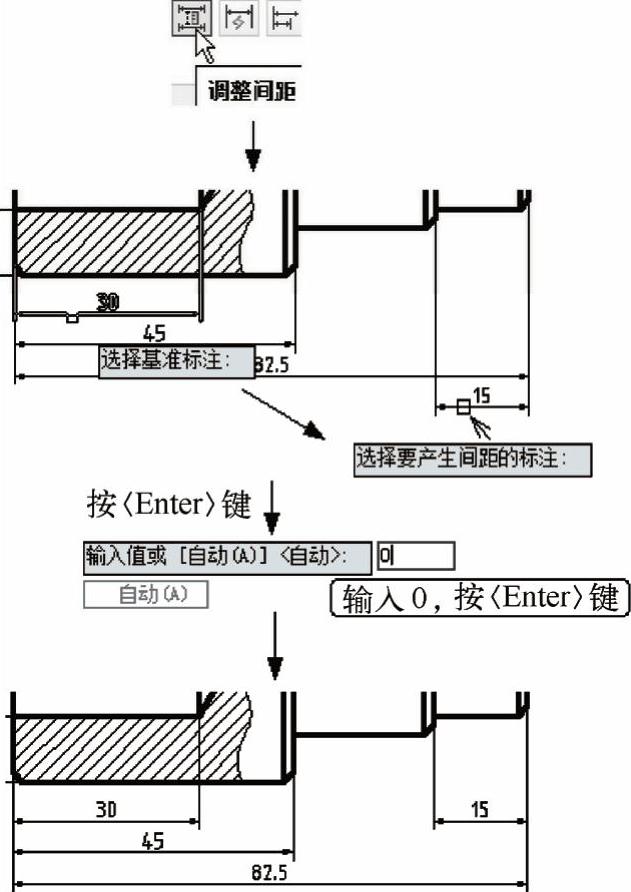

8)调整尺寸间距,如图6-126所示。选择“调整间距”尺寸命令,系统提示“选择基准标注”,选择标注为30的尺寸;系统提示“选择要产生间距的标注”,选择上一步标注的基准尺寸15,按〈Enter〉键;系统提示“输入值或[自动(A)]<自动>:”,输入0,按〈Enter〉键,使其与30的尺寸平行。


图6-126 调整标注尺寸间距

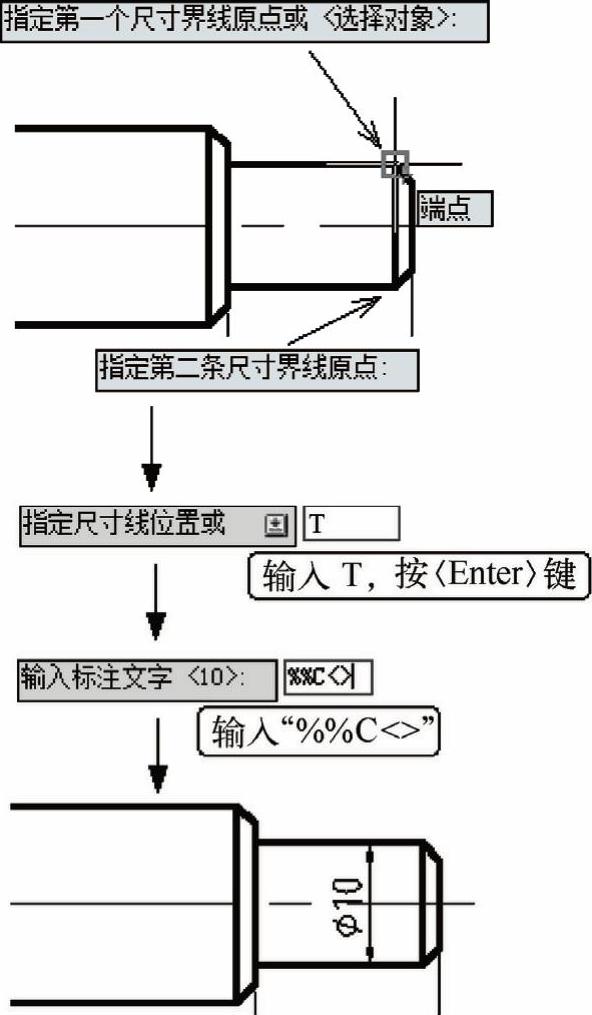

9)选择“线性”标注命令,如图6-127所示,系统提示“指定第一个尺寸界线原点或<选择对象>:”,使用对象捕捉功能指定图中所指端点为第一个尺寸界线原点;系统提示“指定第二条尺寸界线原点:”,选择图中所指端点为第二条尺寸界线原点;系统提示“[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:”,输入T,按〈Enter〉键,系统提示“输入标注文字<10>:”,输入“%%C<>”,添加直径符号前缀,按〈Enter〉键,移动光标,单击左键放置尺寸线,完成标注。


图6-127 标注线性尺寸

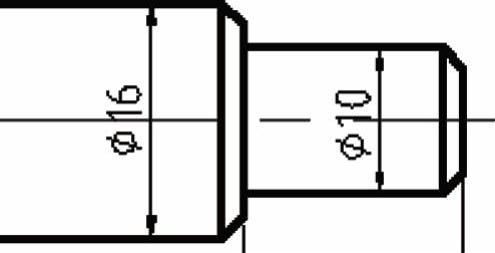

10)继续“线性”标注命令,使用同样的操作方法标注直径为16的尺寸,标注完成后如图6-128所示。


图6-128 标注线性尺寸

至此,所有标注便已完成。
