如何在AutoCAD中打断标注和尺寸界线?

在标注和尺寸界线与其他对象的相交处打断或恢复标注和尺寸界线。

执行“打断”标注命令的常用方式有以下3种。

●功能区:“注释”选项卡→“标注”面板→“打断”978-7-111-49664-9-Chapter06-150.jpg,如图6-113所示。

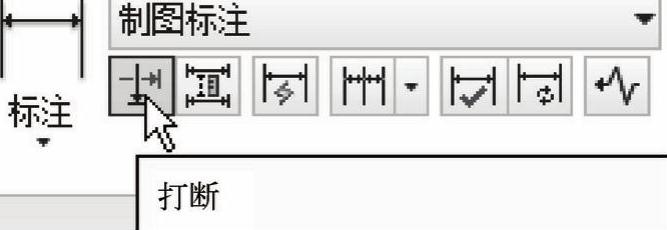

图6-113 标注打断

●命令:输入DIMBREAK。

●AutoCAD经典工作空间,菜单栏:“标注”→“标注打断”。

通过实例来讲解“标注打断”命令的使用,如图6-114所示。

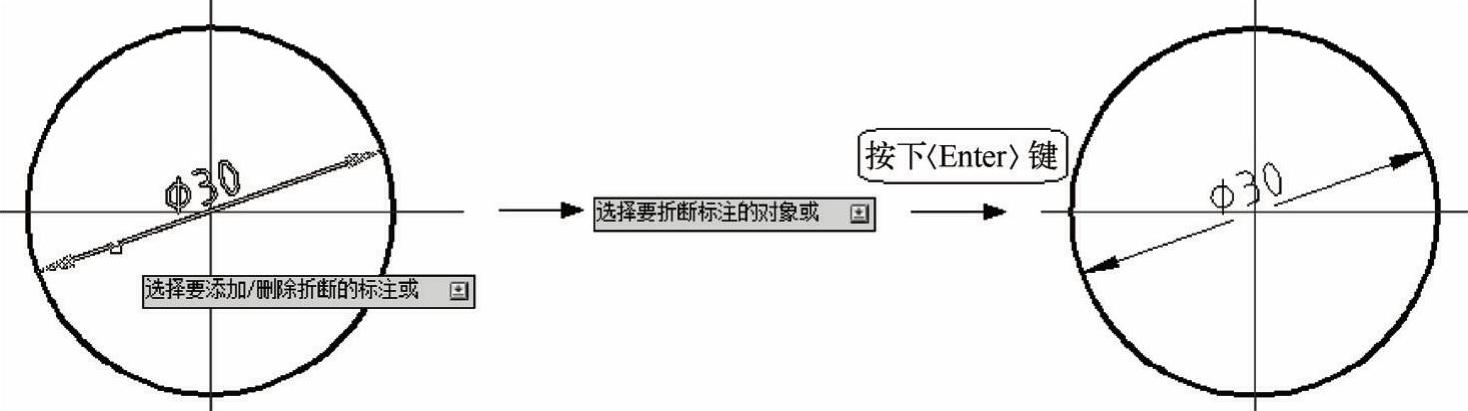

图6-114 打断标注尺寸(www.daowen.com)

1)选择“标注打断”命令,系统提示“选择要添加/删除折断的标注或[多个(M)]:”,选择需要打断的标注。

2)系统提示“选择要折断标注的对象或[自动(A)/手动(M)/删除(R)]<自动>:”,直接按下〈Enter〉键,系统自动将标注打断,也可以输入M,按〈Enter〉键,手动选择打断点

各选项说明如下。

●选择标注:指定标注或多重引线对象。

●选择要折断标注的对象:指定与标注或引线对象相交的对象。该结果使相交对象的任意一侧都留有空间。修改标注或相交对象时,会自动更新使用此选项创建的所有折断标注。

●自动(A):系统默认为“自动”方式,直接按下〈Enter〉键,即选择此选项。系统自动将折断标注放置在与选定标注相交的对象的所有交点处。修改标注或相交对象时,会自动更新使用此选项创建的所有折断标注。

●手动(M):手动放置折断标注。为折断位置指定标注、延伸线或引线上的两点。

●删除(R):从选定的标注中删除所有折断标注。
