用于调整线性标注或角度标注之间的间距。平行尺寸线之间的间距将设为相等。也可以通过使用间距值0使一系列线性标注或角度标注的尺寸线齐平。间距仅适用于平行的线性标注或共用一个顶点的角度标注。

执行“调整间距”命令的常用方式有以下3种。

●功能区：“注释”选项卡→“标注”面板→“调整间距”，如图6-111所示。

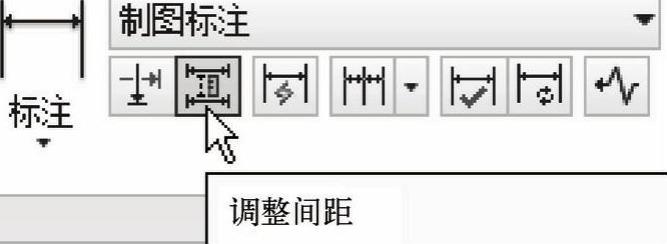

图6-111 调整间距命令

●命令：输入DIMSPACE。

●AutoCAD经典工作空间，菜单栏：“标注”→“标注间距”。

通过实例来讲解“调整间距”标注命令的使用，如图6-112所示。

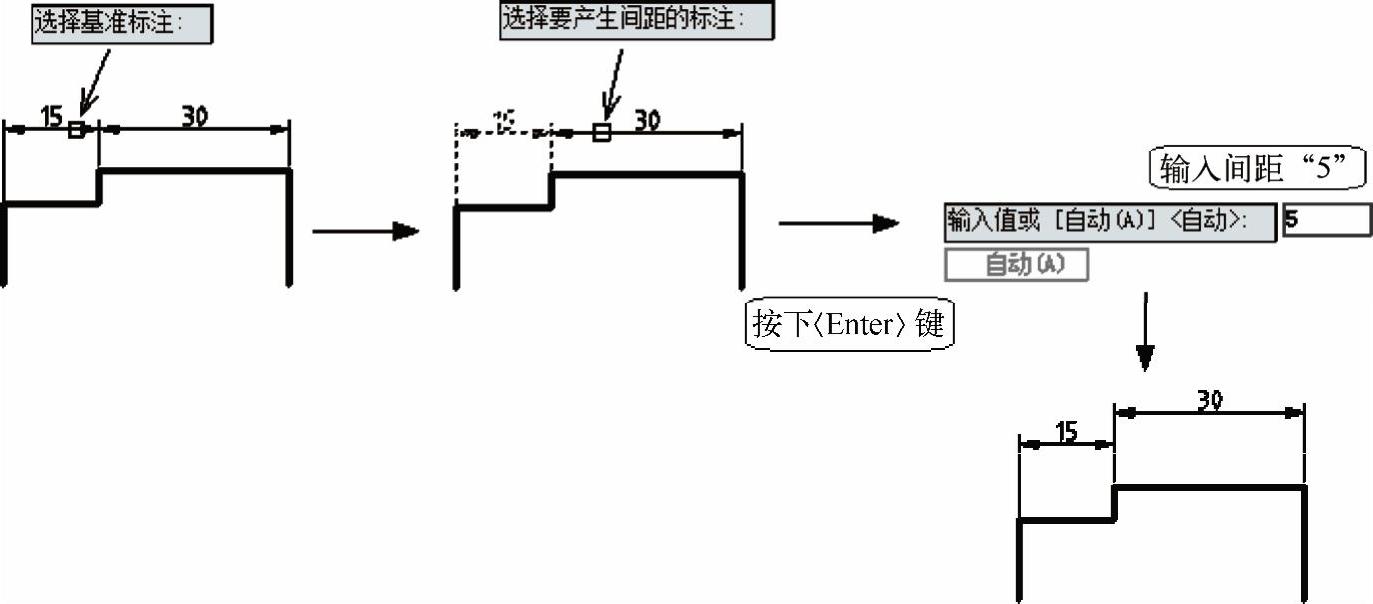

图6-112 调整标注尺寸间距(www.daowen.com)

1）选择“调整间距”标注命令，系统提示“选择基准标注：”，单击选择一个标注尺寸作为调整基准。

2）系统提示“选择要产生间距的标注：”，单击选择需要调整的标注，可选择多个，按下〈Enter〉键。

3）系统提示“输入值或[自动（A）]＜自动＞：”，输入间距值“5”，按〈Enter〉键，尺寸之间便产生所设置间距；也可以直接按下〈Enter〉键，选择系统自动计算的间距。

各选项说明如下。

●选择基准标注：指定平行线性标注或角度标注，将根据该标注间隔放置其他对象。

●选择要产生间距的标注：根据基准标注指定要等间距放置的平行线性标注或角度标注。选择要进行调整的所有标注后，按下〈Enter〉键。

●输入值：在选定的标注间应用间距距离。

●自动：基于在选定基准标注的标注样式中指定的文字高度自动计算间距，所得的间

距距离是标注文字高度的两倍。
