快速尺寸标注命令让用户可以交互地、动态地、自动地进行尺寸标注。在快速尺寸标注命令中，可以同时选择多个圆或圆弧标注直径或半径，也可同时选择多个对象进行基线标注和连续标注，选择一次即可完成多个标注，极大地提高了工作效率。

执行“快速标注”命令的常用方式有以下3种。

●功能区：“注释”选项卡→“标注”面板→“快速标注”，如图6-106所示。

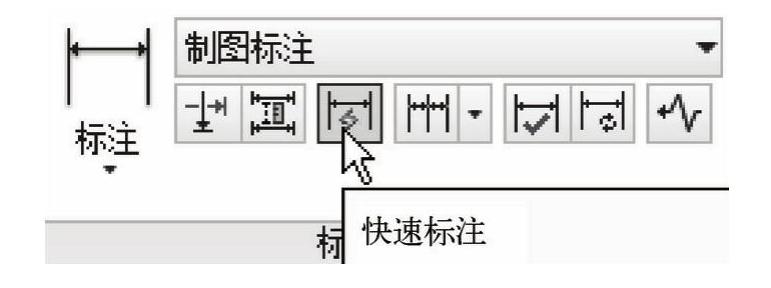

图6-106 快速标注命令

●命令：输入QDIM。

●AutoCAD经典工作空间，菜单栏：“标注”→“快速标注”。

通过实例来讲解“快速标注”命令的使用，如图6-107所示。

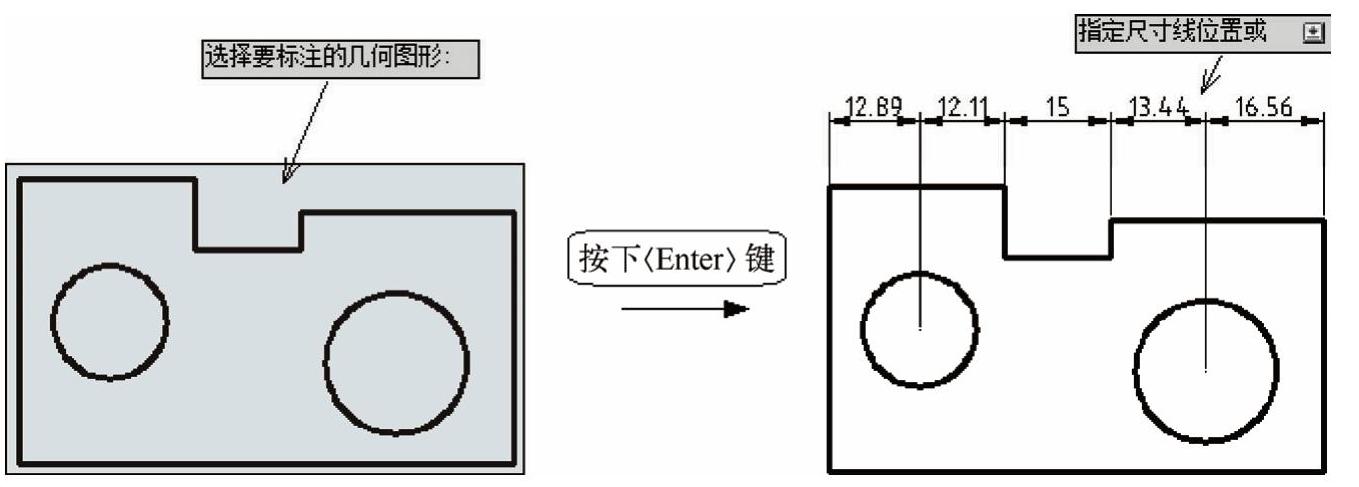

图6-107 快速标注图形尺寸

1）选择“快速标注”命令，系统提示“选择要标注的几何图形：”，使用“窗口选择”方式选中需要标注的图形，按下〈Enter〉键。

2）系统提示“指定尺寸线位置或[连续（C）/并列（S）/基线（B）/坐标（O）/半径（R）/直径（D）/基准点（P）/编辑（E）/设置（T）]＜连续＞：”，系统默认为标注尺寸为“连续”标注尺寸，移动光标，在合适位置单击左键放置尺寸，完成标注。

各选项说明如下。

●指定尺寸线位置：直接确定尺寸线的位置，则在该位置按默认的尺寸标注类型标注出相应的尺寸。

●连续（C）:创建一系列连续标注，其中线性标注线端对端地沿同一条直线排列，如图6-107中的快速标注即为连续方式。

●并列（S）:创建一系列并列标注，其中线性尺寸线以恒定的增量相互偏移，如图6-108a所示。(www.daowen.com)

●基线（B）：创建一系列基线标注，其中线性标注共享一条公用尺寸界线，如图6-108b所示。

●坐标（O）：创建一系列坐标标注，其中元素将以单个尺寸界线以及X或Y值进行注释，相对于基准点进行测量，如图6-108c所示。

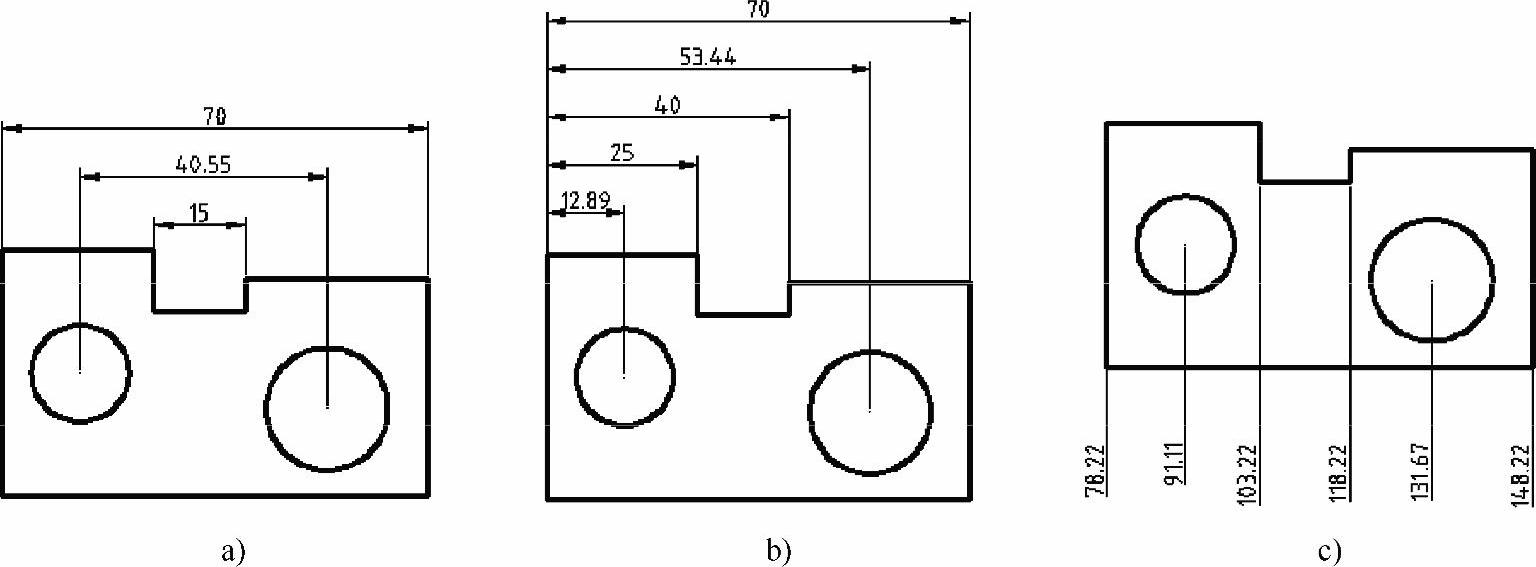

图6-108 并列、基线或坐标方式快速标注

a）并列 b）基线 c）坐标

●半径（R）：创建一系列半径标注，其中将显示选定圆弧和圆的半径值，如图6-109a所示。

●直径（D）：创建一系列直径标注，其中将显示选定圆弧和圆的直径值，如图6-109b所示。

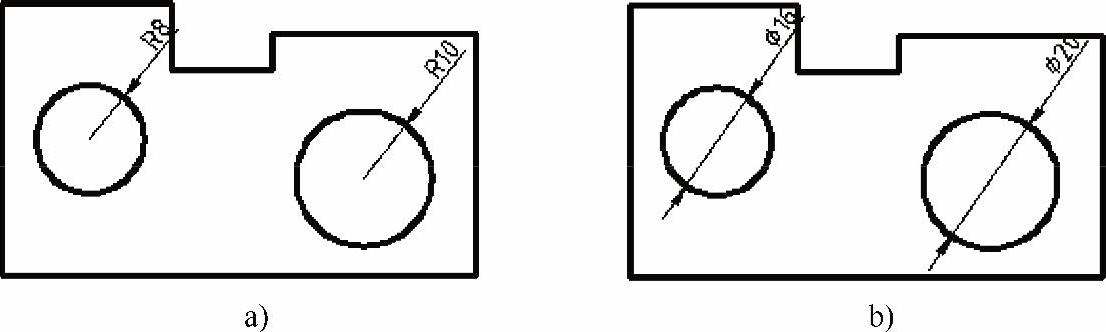

图6-109 半径和直径方式快速标注

a）半径 b）直径

●基准点（P）：为基线和坐标标注设置新的基准点。

●编辑（E）：在生成标注之前，对已存在的尺寸标注添加或删除尺寸点，选择此项后，系统提示“指定要删除的标注点或[添加（A）/退出（X）]＜退出＞：”，指定要移去的标注点，按〈Enter〉键，生成标注尺寸。如图6-110所示，连续方式快速标注图形，去掉两个圆心位置的标注点，生成新的标注尺寸，与图6-107对比，注意删除两点后，标注的不同。

图6-110 编辑快速标注的标注点

●设置（T）：为指定尺寸界线原点（交点或端点）设置对象捕捉优先级。
