用于为圆和圆弧创建折弯标注。

执行“折弯”标注命令的常用方式有以下4种。

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“折弯”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“折弯”。

●命令：输入DIMJOGGED。

●AutoCAD经典工作空间，菜单栏：“标注”→“折弯”。

通过实例来讲解折弯标注命令的使用，例如标注一段圆弧的半径，如图6-97所示。

1）选择“折弯”命令，系统提示“选择圆弧或圆：”，单击选择需要标注的圆弧。

2）系统提示“指定图示中心位置：”，在绘图区合适位置单击左键，指定折弯半径标注的新圆心，以用于替代圆弧或圆的实际圆心。(www.daowen.com)

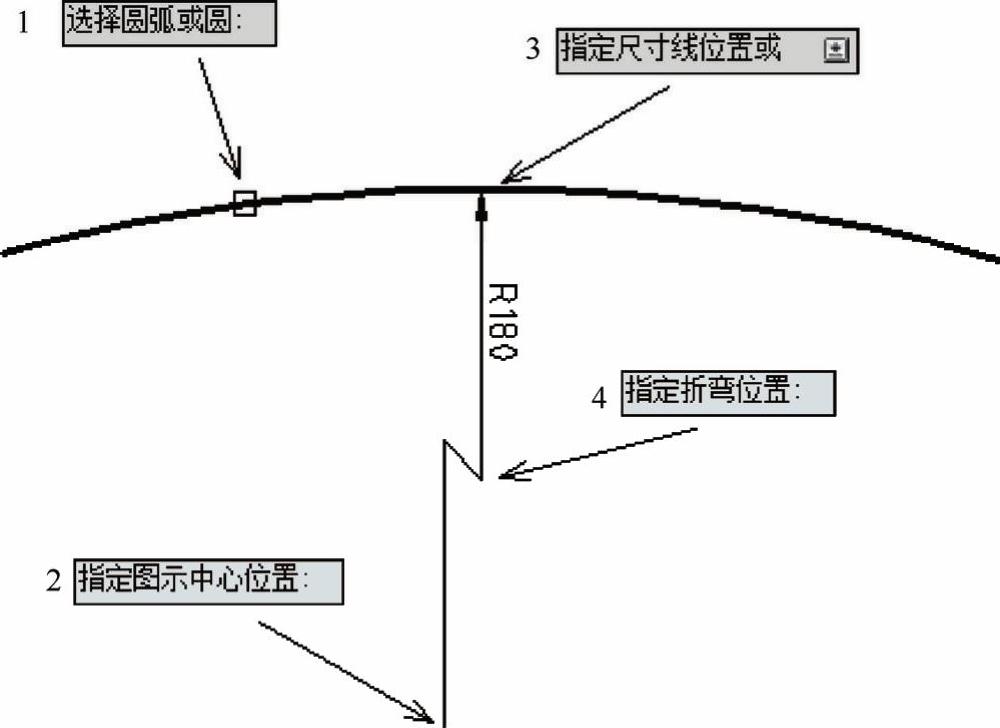

图6-97 标注折弯尺寸

3）系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：”，移动光标，在合适位置单击左键，确定尺寸线的角度和标注文字的位置。

4）系统提示“指定折弯位置：”，移动光标，选择合适的折弯长度，单击左键确定，完成绘制。

对各选项进行说明。

●多行文字（M）、文字（T）、角度（A）：其含义与前面的“线性”命令相同，可参考前文。

●折弯的横向角度在“新建标注样式”“修改标注样式”和“替代标注样式”对话框的“符号和箭头”选项卡中设置。
