用于创建角度标注。按照《机械制图》国家标准，角度尺寸的尺寸数字要求水平放置，因此在标注角度之前，最好先设置一个用于角度标注的样式。

执行“角度”标注命令的常用方式有：

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“角度”。

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“角度”。

●命令：输入DIMANGULAR或DIMANG。

●AutoCAD经典工作空间，菜单栏：“标注”→“角度”。

通过实例来讲解角度标注命令的使用，例如标注两条线段之间的夹角，如图6-87所示。

1）选择“角度”标注命令，系统提示“选择圆弧、圆、直线或＜指定顶点＞：”单击选择其中的一条线段。

2）系统提示“选择第二条直线：”，单击选择另一条边。

3）系统提示“指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：”，移动光标，在合适的位置单击左键，放置标注尺寸，完成角度标注。

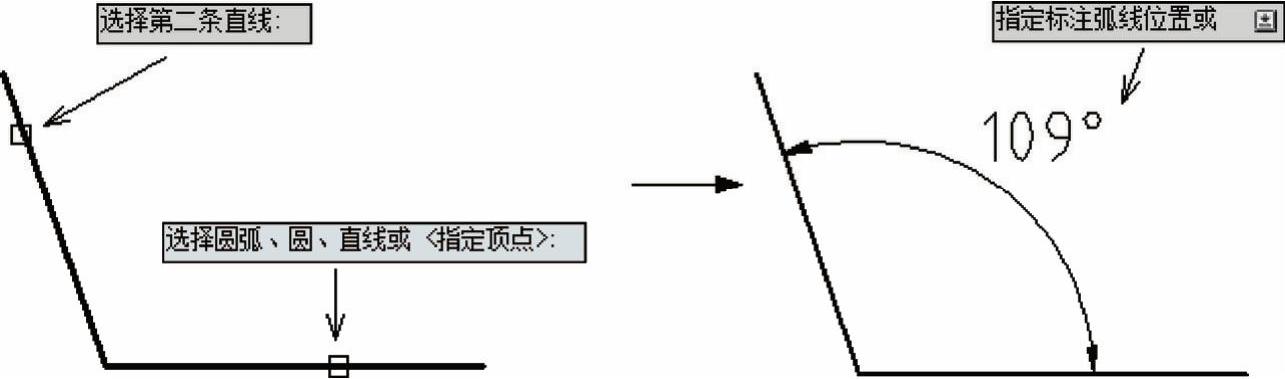

图6-87 标注角度尺寸

下面对各选项进行说明。

●指定顶点：选择“角度”标注命令，系统提示“选择圆弧、圆、直线或＜指定顶点＞：”，直接按下〈Enter〉键或空格键，系统提示“指定角的顶点：”，选择一个点作为顶点。系统提示“指定角的第一个端点：”，指定夹角的一条边上的一点；系统提示“指定角的第二个端点：”，指定夹角的另一条边上的一点；然后放置尺寸线，完成标注，如图6-88所示。(www.daowen.com)

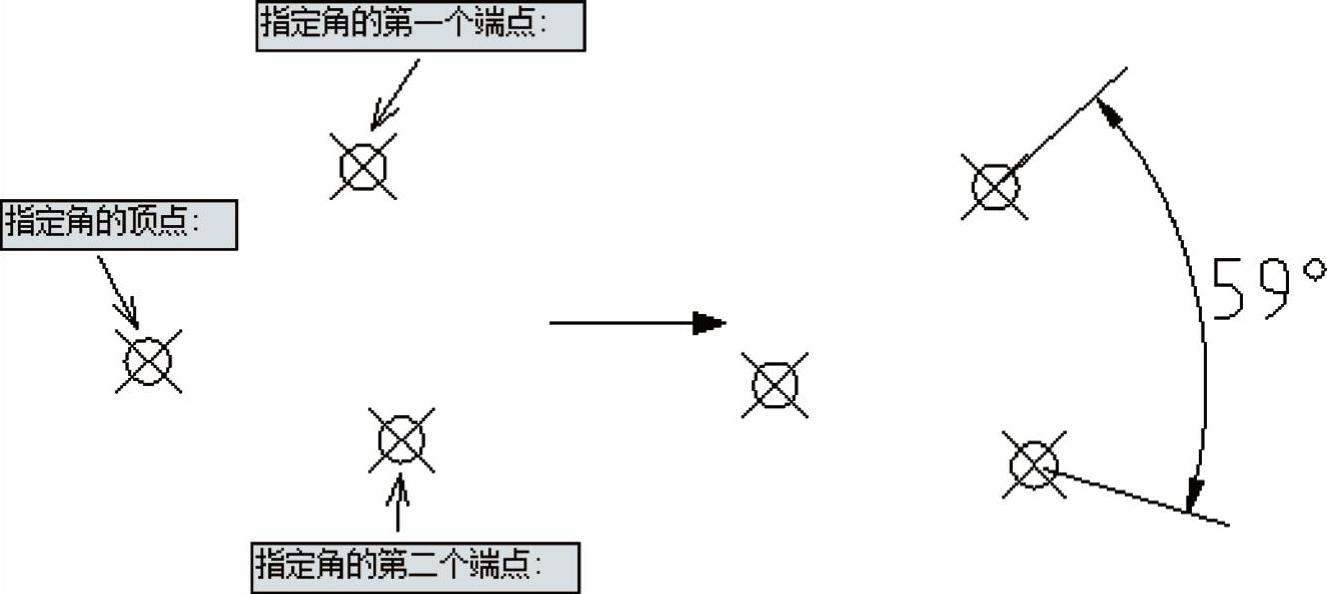

图6-88 通过三点标注角度

●选择圆弧（标注圆弧的中心角）：选择“角度”标注命令，系统提示“选择圆弧、圆、直线或＜指定顶点＞：”，单击选择一段圆弧。系统提示“指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：”，单击放置尺寸线即可完成标注，如图6-89所示。

●选择圆（标注圆上某段弧的中心角）：单击选择一个圆，系统默认将单击选取圆的点作为角度标注的第一个点；系统提示“指定角的第二个端点：”，选择角度标注的另一端点，该点可以不必在圆周上；系统将标出一个角度值，该角度以圆心为顶点，两条尺寸界线通过所选取的两点。最后单击放置尺寸线即可完成标注，如图6-90所示。

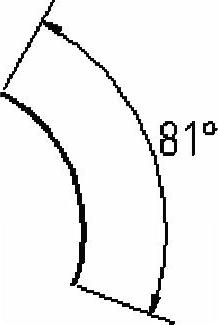

图6-89 标注圆弧中心角

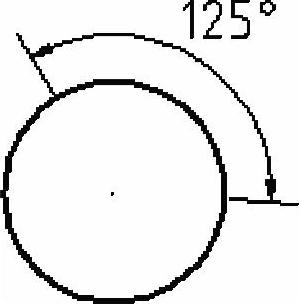

图6-90 标注圆某段弧中心角

●指定标注弧线位置：尺寸线的位置不同，标注的角度也不同，如图6-91所示。

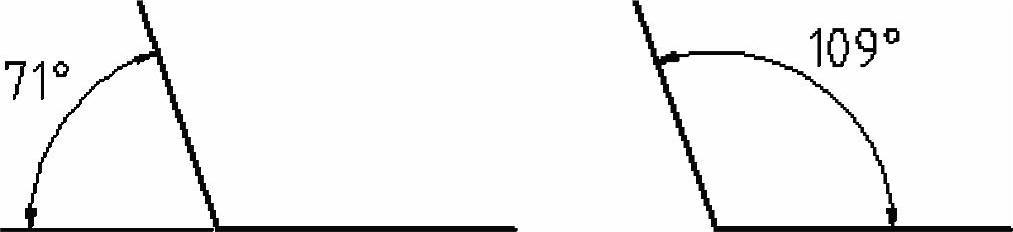

图6-91 标注直线夹角

●象限（Q）：指定标注应锁定到的象限。打开象限行为后，将标注文字放置在角度标注外时，尺寸线会延伸超过尺寸界线。

●其余选项的意思以前面的命令相同，可参考前面的命令。
