执行“线性”标注命令的常用方式有以下4种方法。

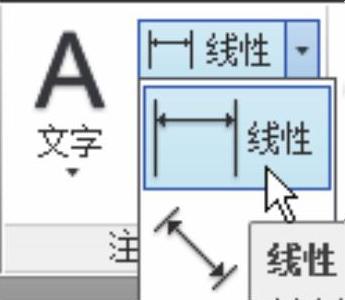

●功能区：“默认”选项卡→“注释”面板区→“标注”下拉按钮→“线性”，如图6-76所示。

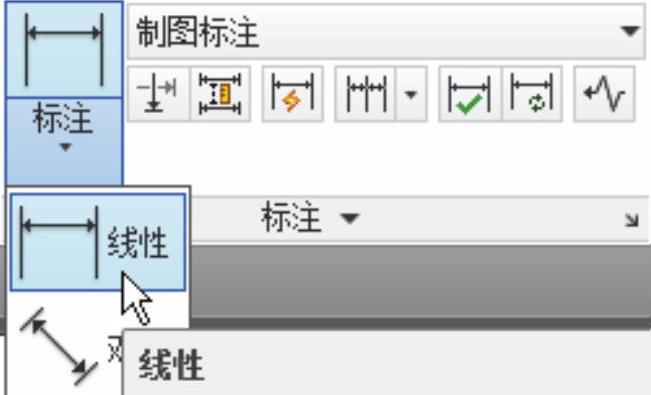

●功能区：“注释”选项卡→“标注”面板区→“标注”下拉按钮→“线性”，如图6-77所示。

●命令：输入DIMLINEAR或DIMLIN。

●AutoCAD经典工作空间，菜单栏：“标注”→“线性”。

图6-76 默认选项卡中的线性命令

图6-77 注释选项卡中的线性命令

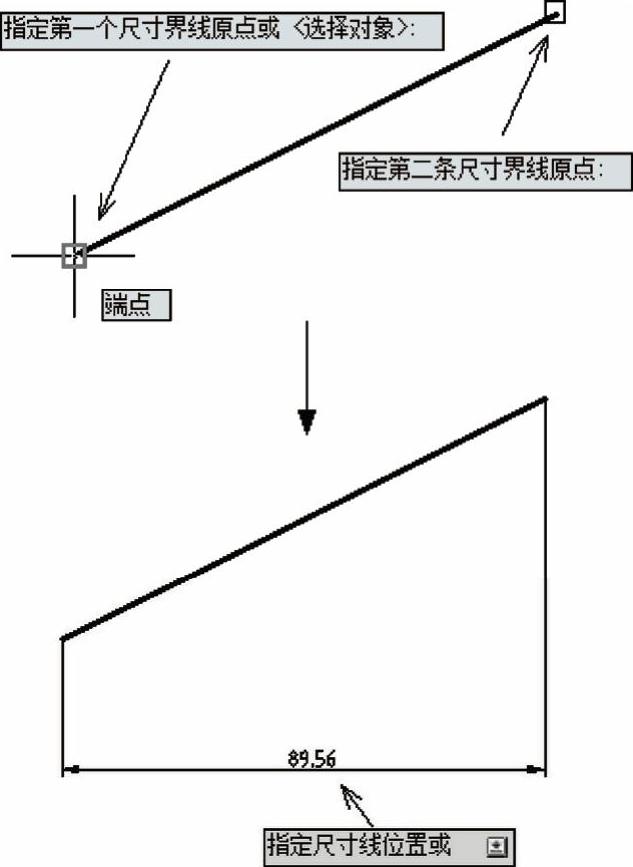

通过实例讲解“线性”标注命令的使用，例如标注一段长度为“100”的线段，如图6-78所示。

1）选择“线性”命令，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”，使用对象捕捉功能指定线段任意一个端点为第一个尺寸界线点。

2）系统提示“指定第二条尺寸界线原点：”，使用对象捕捉功能指定另一端点为尺寸线第二点。

3）系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”，移动光标，在合适位置单击左键，放置好尺寸线，完成线性尺寸标注。

图6-78 标注线性尺寸

下面对各选项进行说明。

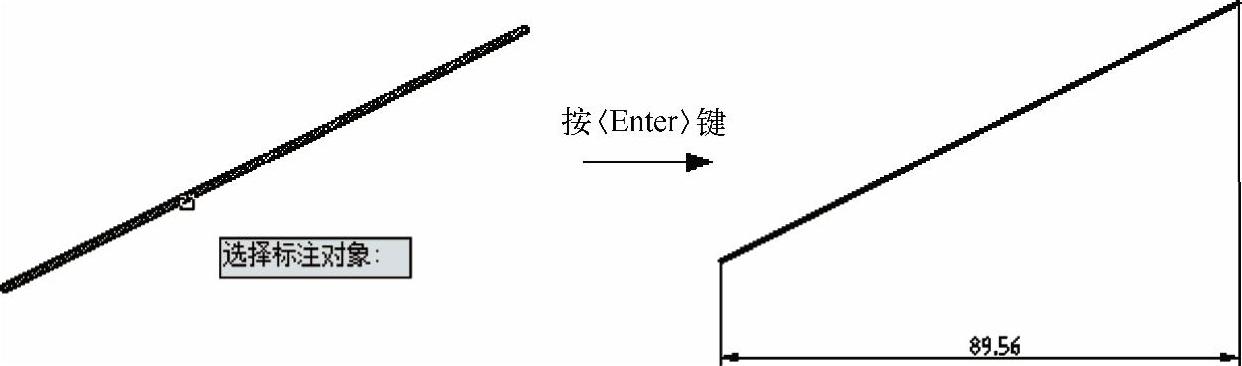

●选择对象：选择“线性”命令后，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”，直接按下〈Enter〉键，光标便变为拾取框，系统要求拾取一条直线或圆弧对象，并自动取其两端点作为尺寸界线的两个起点，如下图6-79所示。

(www.daowen.com)

图6-79 线性命令选择对象方式标注

●多行文字（M）：输入M，按〈Enter〉键，系统弹出多行文字编辑器，允许用户输入复杂的标注文字。

●文字（T）：在命令提示下，自定义标注文字。系统提示“输入标注文字＜默认值＞：”，其中的默认值是系统自动测量生成的，直接按〈Enter〉键即可采用此测量值。也可以输入其他数值代替默认值，如果要包括生成的测量值，请用尖括号

“＜＞”表示生成的测量值。

标注文字特性在“新建标注样式”“修改标注样式”和“替代标注样式”对话框的“文字”选项卡上进行设定。

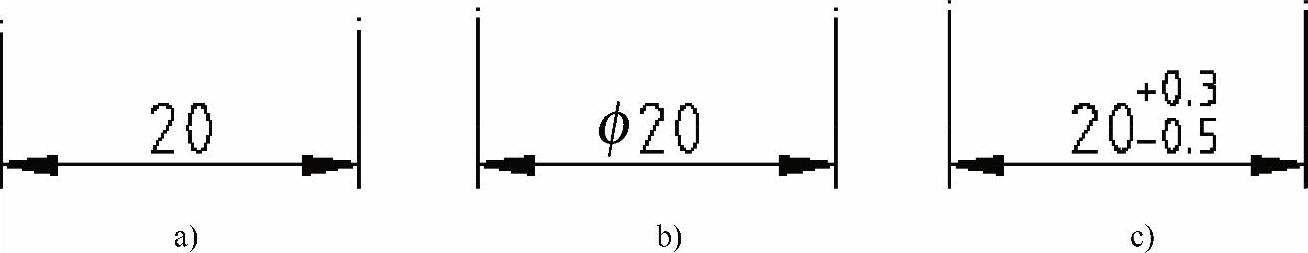

提示：要在尺寸文字前或后添加某些文本符号，必须输入尖括号“＜＞”表示默认值。例如，要将图6-80a所示原始尺寸改为图6-80b所示的尺寸，在进行线性标注时，在输入M或T，按〈Enter〉键后，在“输入标注文字＜默认值＞”提示下，应该输入“%%C＜＞”。如果要改为图6-80c所示，则比较麻烦，因为后面的公差是堆叠文本，这时可以用多行文字命令，即输入M，按〈Enter〉键，在多行文字编辑器中输入“”，然后堆叠处理即可。

图6-80 线性标注添加文字

●角度（A）：修改标注文字的角度。如图6-81所示，标注文字的角度为45°。

●水平（H）：创建水平线性标注，不论标注什么方向的线段，尺寸线均水平放置。

●垂直（V）：创建垂直线性标注，不论被标注线段沿什么方向，尺寸线总保持垂直。

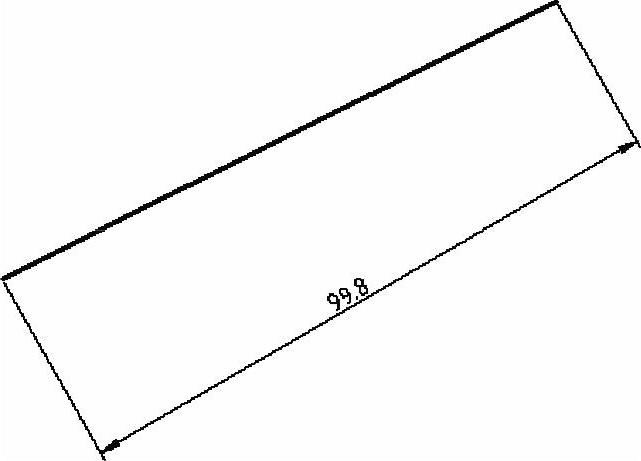

●旋转（R）：输入尺寸线旋转的角度值，旋转尺寸。如图6-82所示，将尺寸线旋30°。

图6-81 线性标注文字角度

图6-82 线性标注旋转尺寸线
