打开目录中已保存好的图形，利用上一节中学习到的尺寸标注样式设置方法，新建一个尺寸样式，使用“对齐标注”“直径标注”“角度标注”等命令对其进行标注，掌握标注命令的使用。

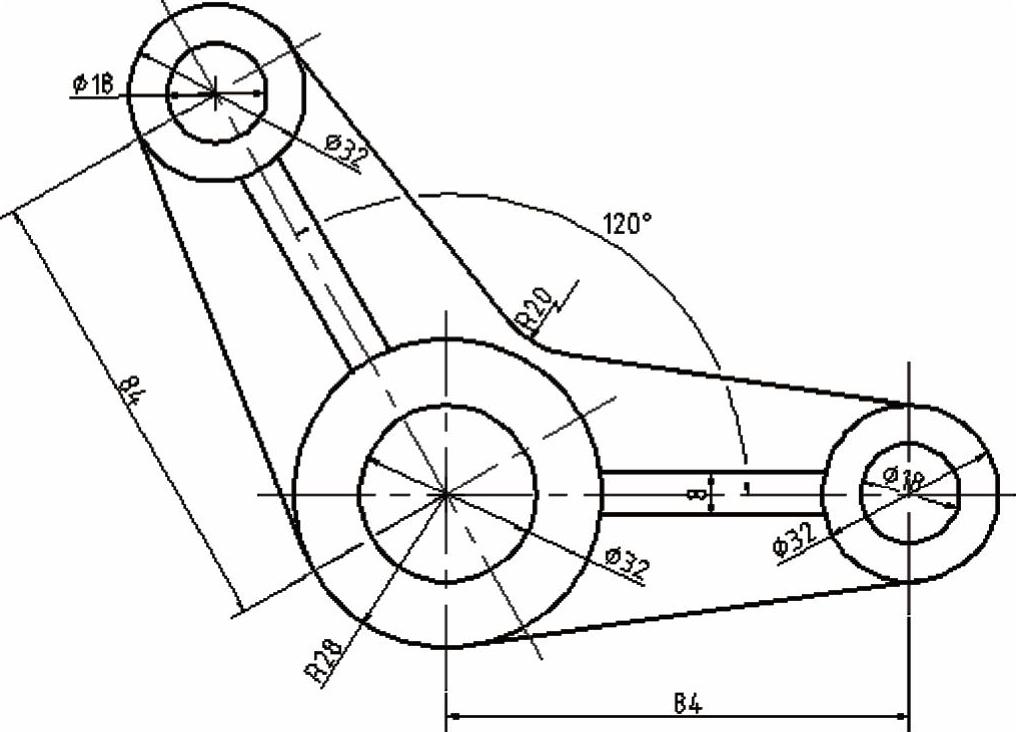

图6-55为标注完成后的曲柄图形，图形实际为第4章中的一个实例。

图6-55 曲柄

【思路分析】

使用已经学习过的尺寸标注样式设置方法，新建一个标注样式，使用“对齐标注”“直径标注”“角度标注”等命令对保存好的图形进行标注，初步学习体会标注命令的使用。

【光盘文件】

——参见附带光盘中的“START\Ch6\6-2.dwg”文件。

——参见附带光盘中的“END\Ch6\6-2.dwg”文件。

——参见附带光盘中的“AVI\Ch6\6-2.avi”文件。

【操作步骤】

1）打开附带光盘中保存好的附带文件。

2）新建尺寸标注样式，并将其置为当前标注样式。

标注样式的建立步骤和前面的相同，另外要建立一个用于“角度”标注的子样式，因为按照《机械制图》国家标准，角度尺寸的尺寸数字要求水平放置，所以要建立一个用于“角度”标注的子样式，将“文字位置”设置为水平。

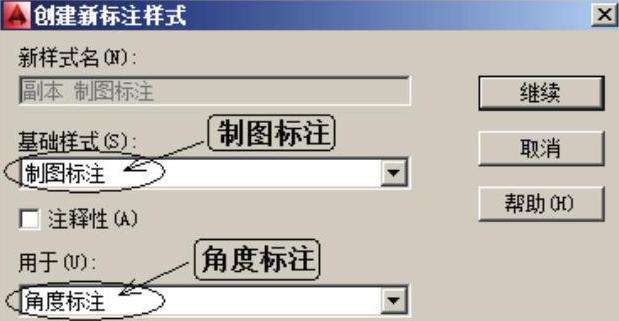

先建立一个标注样式，名称为“制图标注”，是基于“ISO-25”建立的，操作即为实例6.1所示。然后设置用于“角度”尺寸标注的子样式。在“标注样式管理器”中单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“基础样式”下拉列表框中选择“制图标注”，在“用于”下拉列表框中选择“角度标注”，单击“继续”按钮，如图6-56所示。

图6-56 新建角度标注子样式

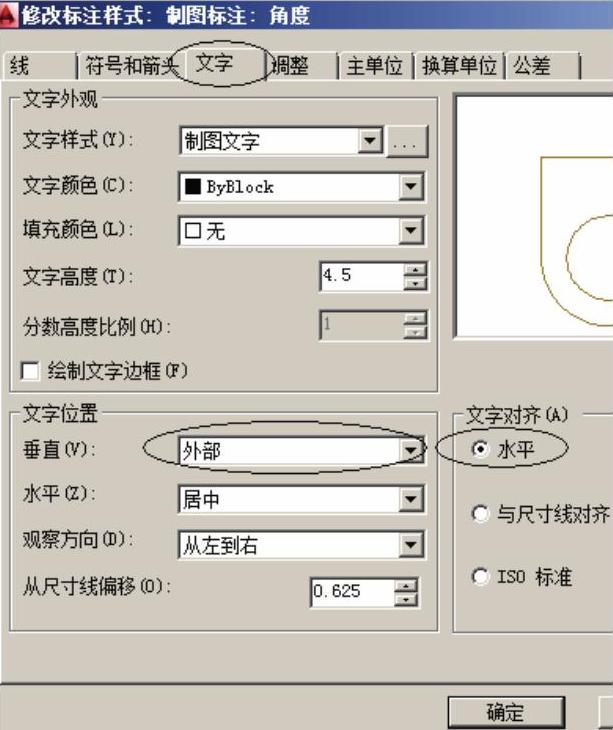

单击“继续”后，如图6-57所示，在“新建标注样式：制图标注：角度”对话框中的“文字”选项卡，在“文字位置”选项组中的“垂直”下拉列表框中选择“外部”选项；将“文字对齐”选项设置为“水平”；单击“确定”按钮，完成“角度”尺寸标注的子样式的设置。

图6-57 设置文字选项

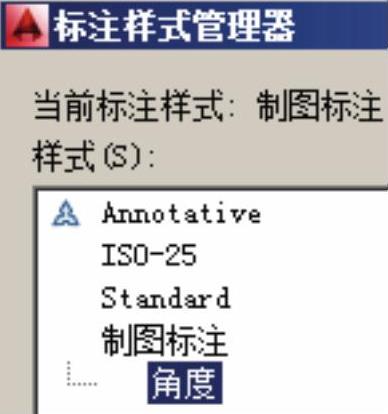

单击“确定”按钮，完成“角度”尺寸标注的子样式的设置，如图6-58所示。

图6-58 标注样式列表

3）单击“图层”面板中的“图层选择”下拉列表切换“标注”图层为当前图层。

4）在功能区，单击选择“注释”选项卡，切换到这一选项卡中，如图6-59所示。

图6-59 注释选项卡

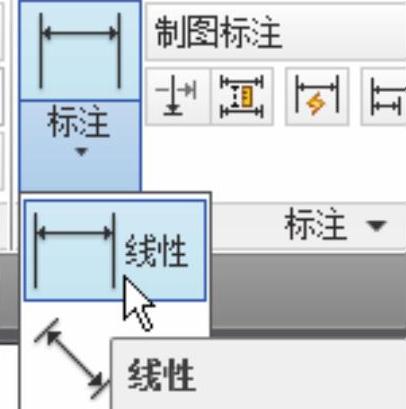

5）在“注释”选项卡中的“标注”面板区，单击“标注”下拉列表，选择其中的“线性”命令，如图6-60所示。

图6-60 选择“线性“命令

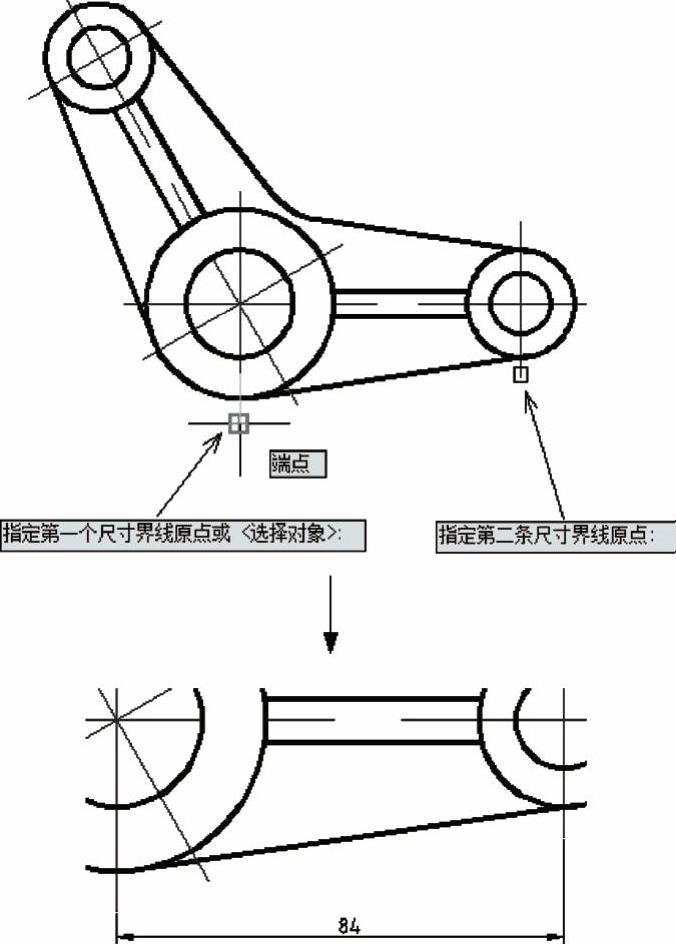

如图6-61所示，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”使用对象捕捉功能指定图中所指端点为第一个尺寸界线原点；系统提示“指定第二个尺寸界线原点”，使用对象捕捉功能指定图中所指端点为第二个尺寸界线原点；然后拖动光标将尺寸文字放置在合适位置后，单击左键，完成标注。

图6-61 标注长度尺寸

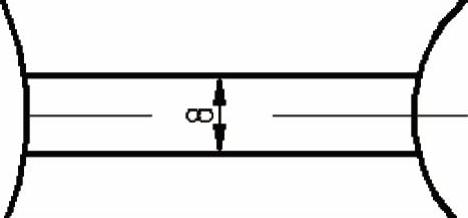

6）继续“线性”命令，标注肋部分尺寸，标注完成后如图6-62所示。

图6-62 标注长度尺寸

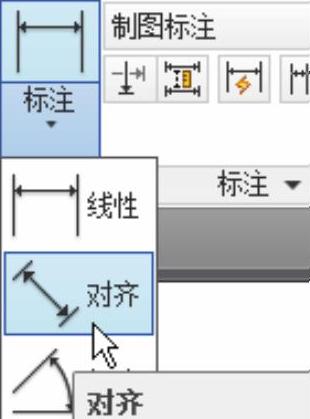

7）在“注释”选项卡中的“标注”面板区，单击“标注”下拉列表，选择其中的“对齐”命令，如图6-63所示。

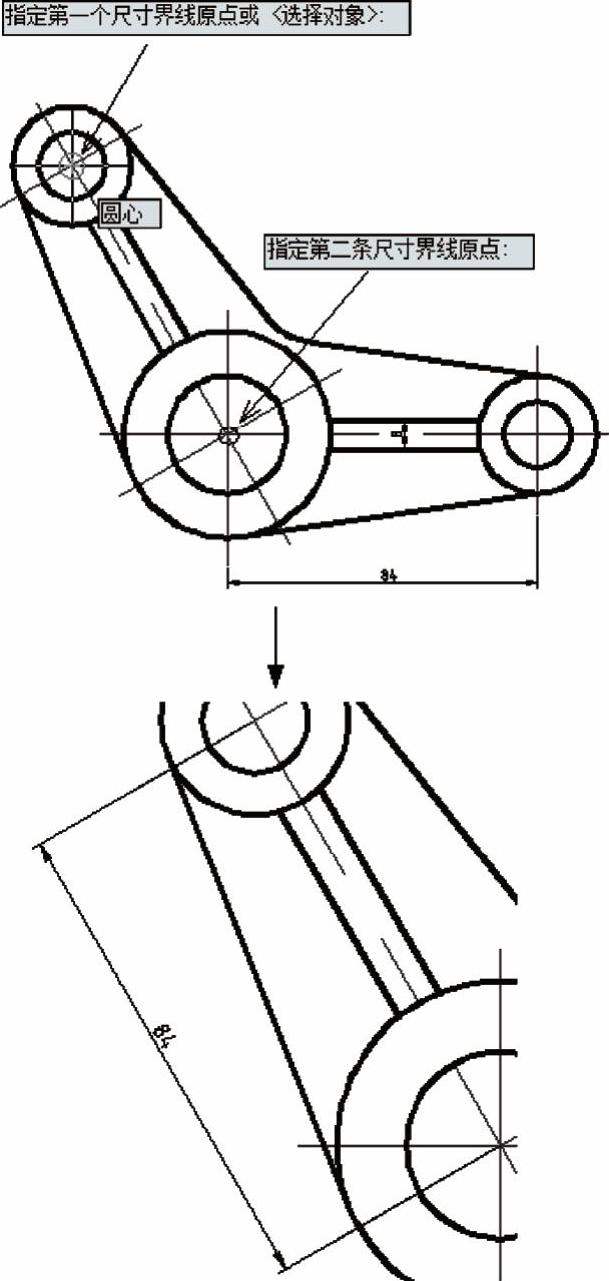

如图6-64所示，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”，使用对象捕捉功能指定图中所指圆心或交点为第一个尺寸界线点；系统提示“指定第二个尺寸界线原点”，使用对象捕捉功能指定图中所指圆心或交点为第二个尺寸界线点；然后拖动光标将尺寸文字放置在合适位置后，单击左键，完成标注。

(www.daowen.com)

图6-63 选择“对齐”命令

图6-64 标注长度尺寸

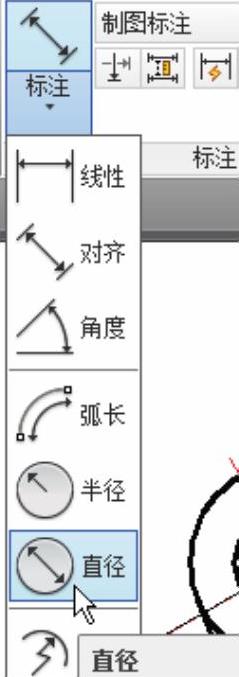

8）在“注释”选项卡中的“标注”面板区，单击“标注”下拉列表，选择其中的“直径”命令，如图6-65所示。

图6-65 选择“直径”命令

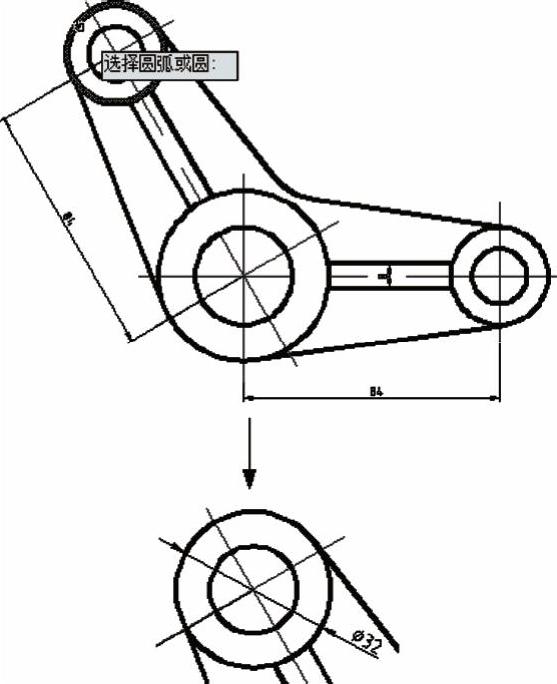

如图6-66所示，系统提示“选择圆弧或圆”，单击选择图中所指的需要标注的圆，然后移动光标将尺寸放置在合适位置后，单击左键，完成标注。

图6-66 标注直径

9）继续“直径”标注命令，将几个圆的直径标注，完成后如图6-67所示。

图6-67 标注直径

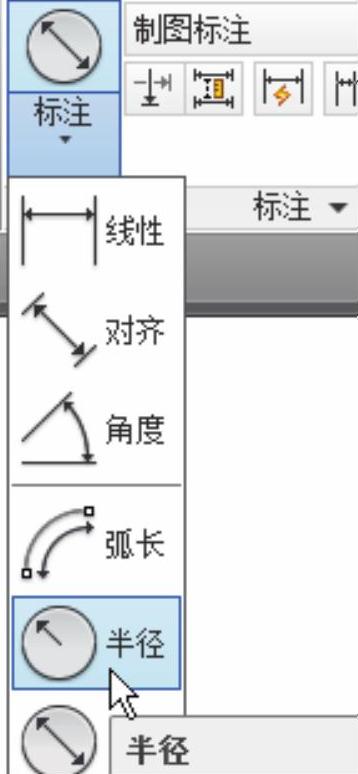

10）单击“标注”下拉列表，选择其中的“半径”命令，如图6-68所示。

图6-68 选择“半径”命令

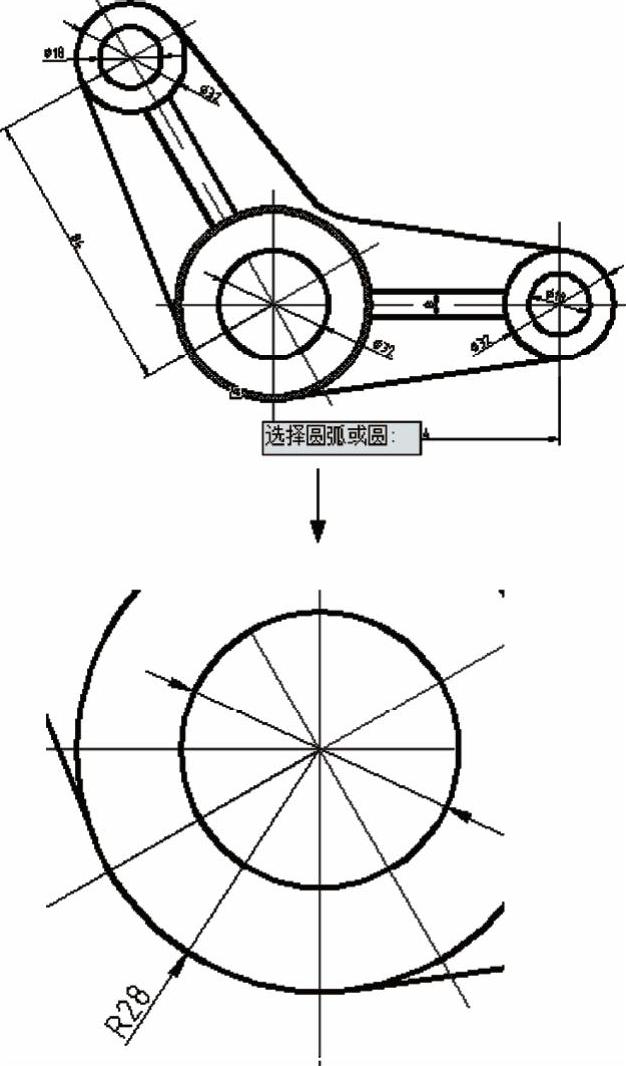

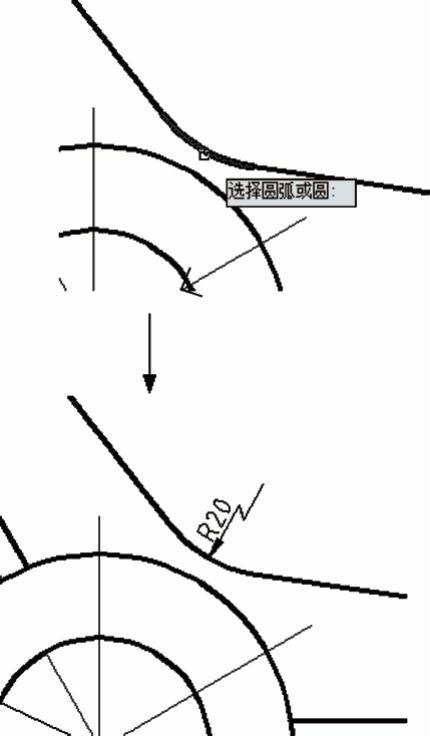

如图6-69所示，系统提示“选择圆弧或圆”，单击选择图中所指的需要标注的圆，然后移动光标将尺寸放置在合适位置后，单击左键，完成标注。

图6-69 标注半径

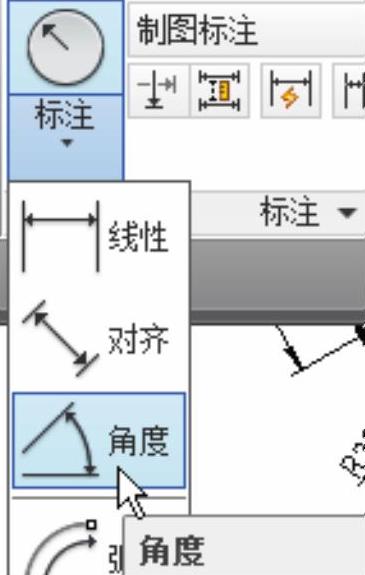

11）单击“标注”下拉列表，选择其中的“角度”命令，如图6-70所示。

图6-70 选择“角度”命令

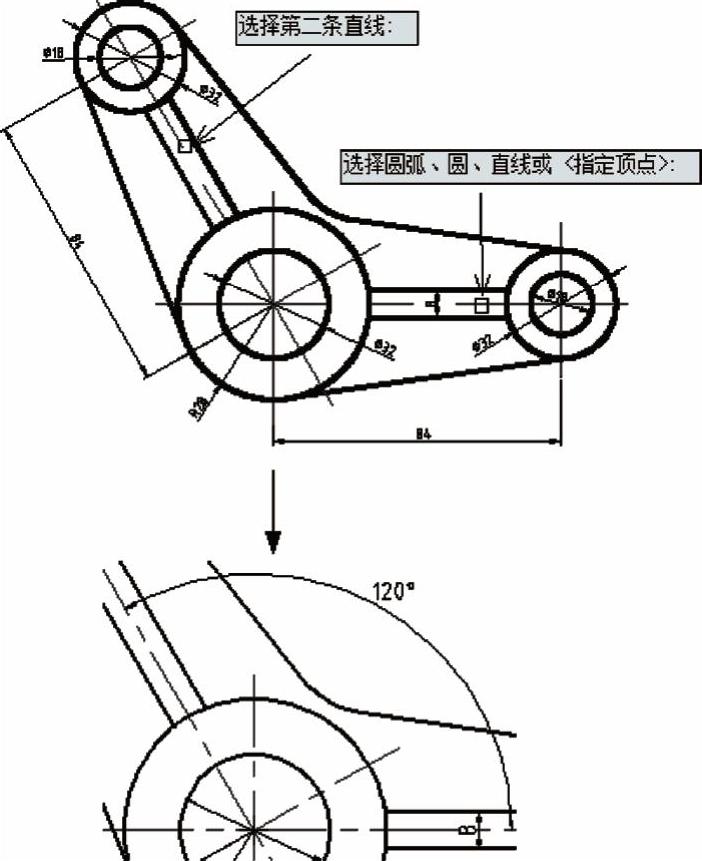

如图6-71所示，系统提示“选择圆弧、圆、直线或＜指定顶点＞：”，选择图中所指的中心线；系统提示“选择第二条直线：”，选择图中所指的另一条中心线，然后移动光标将尺寸放置在合适位置后，单击左键，完成标注。

图6-71 标注角度

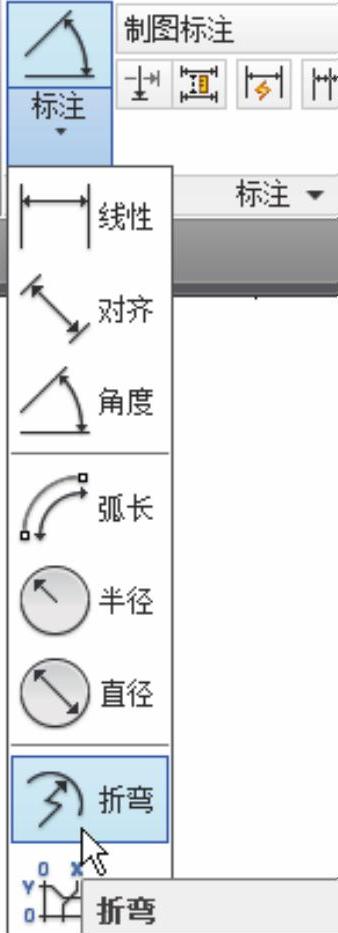

12）单击“标注”下拉列表，选择其中的“折弯”命令，如图6-72所示。

图6-72 选择“折弯”命令

如图6-73所示，系统提示“选择圆弧或圆”，选择图中所指的圆弧；系统提示“指定图示中心位置”，在合适位置单击左键，指定标注线的端点；系统提示“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：”，然后移动光标在合适的位置单击左键，确定尺寸放置位置；系统提示“指定折弯位置：”，移动光标单击左键，指定合适的折弯位置。

图6-73 标注折弯尺寸

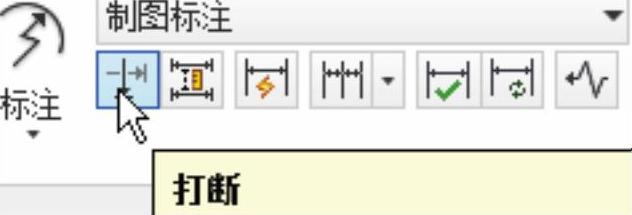

13）在“注释”选项卡中的“标注”面板区，单击“打断”命令按钮，如图6-74所示。

图6-74 选择“打断”命令

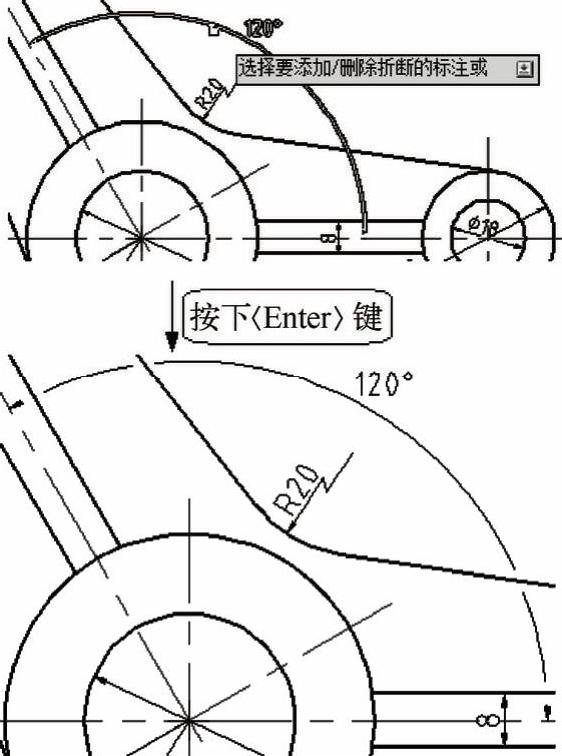

如图6-75所示，系统提示“选择要添加／删除折断的标注或[多个（M）]”，选择“120。”的角度标注，然后按〈Enter〉键，完成对标注的打断。

图形的标注便已全部完成，如图6-55所示。

图6-75 打断尺寸
