“新建标注样式”对话框的第6个选项卡是“换算单位”，用于设定标注测量值中换算单位的显示并设定其格式和精度，如图6-50所示。

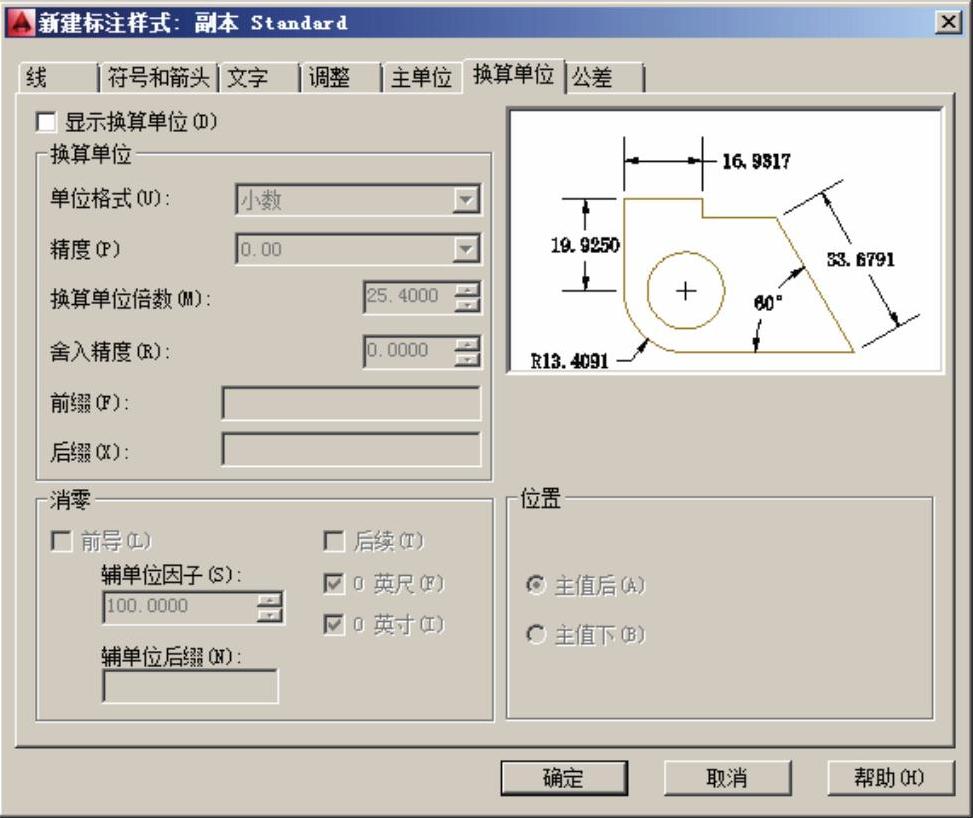

图6-50 换算单位选项卡

“换算单位”选项卡说明如下。

1.“显示换算单位”复选框

勾选后，替换单位的尺寸值将同时显示在尺寸文本上。

2.“换算单位”选项组

显示和设定除角度之外的所有标注类型的当前换算单位格式。

●“单位格式”下拉列表框：选取换算单位采用的单位制（DIMALTU系统变量）。

●“精度”下拉列表框：设定换算单位中的小数位数（DIMALTD系统变量）。

●“换算单位倍数”微调框：指定一个乘数，作为主单位和换算单位之间的转换因子使用（DIMALTF系统变量）。此值对角度标注没有影响，而且不会应用于舍入值或者正、负公差值。

例如，要将英寸转换为毫米，请输入“25.4”。(www.daowen.com)

●“舍入精度”微调框：设定除角度之外的所有标注类型的换算单位的舍入规则（DIMALTRND系统变量）。含义与“主单位”选项卡中的“舍入”选项相同。

●“前缀”文本框：设置换算单位文本的固定前缀（DIMAPOST系统变量）。例如，输入控制代码%%c显示直径符号，如图6-51a所示。

●“后缀”文本框：设置换算单位文本的固定后缀（DIMAPOST系统变量）。例如，在标注文字中输入cm的结果如图6-51b所示。输入的后缀将替代所有默认后缀。

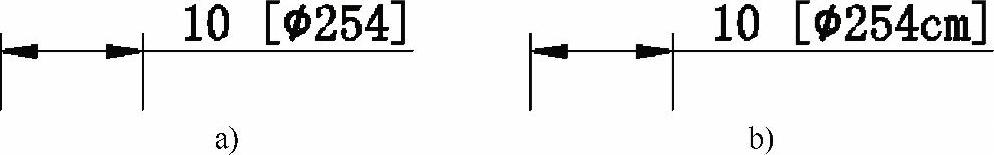

图6-51 换算单位的前缀和后缀

3.“消零”选项组

用于设置是否省略尺寸标注中的0（DIMALTZ系统变量）。含义与“主单位”选项卡的“消零”选项相同。

4.“位置”选项

用于控制标注文字中换算单位的位置。

●主值后：将换算单位放在标注文字中的主单位之后。

●主值下：将换算单位放在标注文字中的主单位下面。
