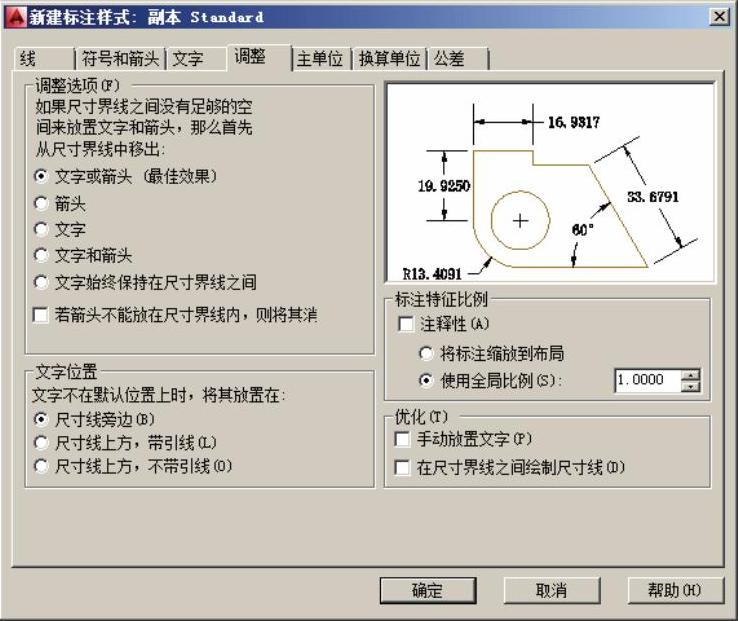

“新建标注样式”对话框的第4个选项卡是“调整”，控制标注文字、箭头、引线和尺寸线的放置，如图6-47所示。

图6-47 调整选项卡

“调整”选项卡说明如下。

1.“调整选项”选项组

用于控制基于尺寸界线之间可用空间的文字和箭头的位置。如果有足够大的空间，文字和箭头都将放在尺寸界线内。否则，将按照“调整”选项放置文字和箭头。

●文字或箭头（最佳效果）”选项：按照最佳效果将文字或箭头移动到尺寸界线外（DIMATFIT系统变量）。其含义如下：

■当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都放在尺寸界线内。否则，将按照最佳效果移动文字或箭头。

■当尺寸界线间的距离仅够容纳文字时，将文字放在尺寸界线内，而箭头放在尺寸界线外。

■当尺寸界线间的距离仅够容纳箭头时，将箭头放在尺寸界线内，而文字放在尺寸界线外。

■当尺寸界线间的距离既不够放文字又不够放箭头时，文字和箭头都放在尺寸界线外。

●箭头”选项：先将箭头移动到尺寸界线外，然后移动文字（DIMATFIT系统变量）。

其含义如下：

■当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都放在尺寸界线内。

■当尺寸界线间距离仅够放下箭头时，将箭头放在尺寸界线内，而文字放在尺寸界线外。

■当尺寸界线间距离不足以放下箭头时，文字和箭头都放在尺寸界线外。

●文字”选项：先将文字移动到尺寸界线外，然后移动箭头（DIMATFIT系统变量）。

其含义如下：

■当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都放在尺寸界线内。

■当尺寸界线间的距离仅能容纳文字时，将文字放在尺寸界线内，而箭头放在尺寸界线外。

■当尺寸界线间距离不足以放下文字时，文字和箭头都放在尺寸界线外。(www.daowen.com)

●文字和箭头”选项：当尺寸界线间距离不足以放下文字和箭头时，文字和箭头都移到尺寸界线外（DIMATFIT系统变量）。

●文字始终保持在尺寸界线之间”选线：始终将文字放在尺寸界线之间（DIMTIX系统变量）。

●若不能放在尺寸界线内，则不显示箭头”选项：如果尺寸界线内没有足够的空间，则不显示箭头（DIMSOXD系统变量）。

2.“文字位置”选项

用于设置尺寸文字的位置（DIMTMOVE系统变量），其三个选项的含义如下：

●尺寸线旁边”选项：把尺寸文字放在尺寸线的旁边，如图6-48a所示。只要移动标注文字尺寸线就会随之移动（DIMTMOVE系统变量）.

●尺寸线上方，带引线”选项：把尺寸文字放在尺寸线的上方，并用引线与尺寸线相连，如图6-48b所示。移动文字时尺寸线不会移动。如果将文字从尺寸线上移开，将创建一条连接文字和尺寸线的引线。当文字非常靠近尺寸线时，将省略引线（DIMTMOVE系统变量）。

●“尺寸线上方，不带引线”选项：把尺寸文字放在尺寸线的上方，中间无引线，如图6-48c所示。移动文字时尺寸线不会移动。远离尺寸线的文字不与带引线的尺寸线相连（DIMTMOVE系统变量）。

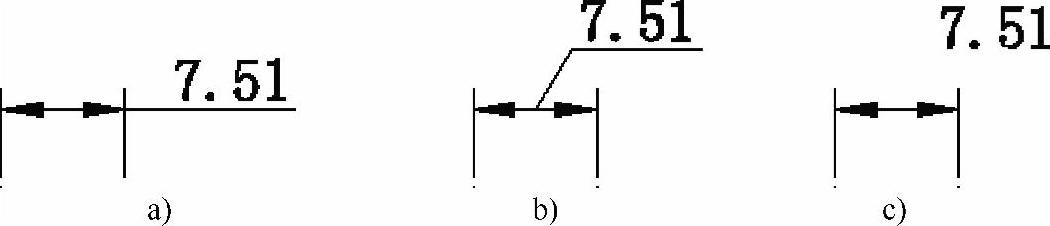

图6-48 文字位置

3.“标注特征比例”选项组

●“注释性”复选框：指定标注为注释性。

●“将标注缩放到布局”单选框：根据当前模型空间视口和图纸空间之间的比例确定比例因子（DIMSCALE系统变量）。

●“使用全局比例”单选框：为所有标注样式设置设定一个比例，这些设置指定了大小、距离或间距以及文字和箭头大小。该缩放比例并不更改标注的测量值（DIMSCALE系统变量）。

●“比例值”微调框：可以用来选择需要的比例。

4.“优化”选项组

用来设置附加的尺寸文字布置选项，包含两个选项：

●“手动放置文字”复选框：勾选后，标注尺寸时由用户确定尺寸文字的放置位置，忽略前面的对齐设置（DIMUPT系统变量）。

●“在尺寸界线之间绘制尺寸线”复选框：勾选后，即使箭头放在测量点之外，也在测量点之间绘制尺寸线（DIMTOFL系统变量）。
