绘制完成图形后，一般都需要对图形进行标注。在标注前，要根据制图要求建立新的尺寸标注样式。如果直接进行标注，系统使用默认的STANDARD样式。但是，默认的标注样式的某些设置可能并不合适，用户可以直接对其修改，也可以创建一个新的标注样式，来满足使用要求。

执行尺寸样式设置命令的常用方式如下。

●功能区：“默认”选项卡→“注释”下拉按钮→“标注样式”，如图6-24所示。

●功能区：“注释”选项卡→“标注面板”→小箭头，如图6-25所示。

●命令：输入DIMSTYLE或DIMSTY。

●AutoCAD经典工作空间，菜单栏：“格式”→“标注样式”。

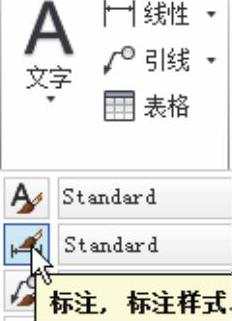

图6-24 默认选项卡的标注样式

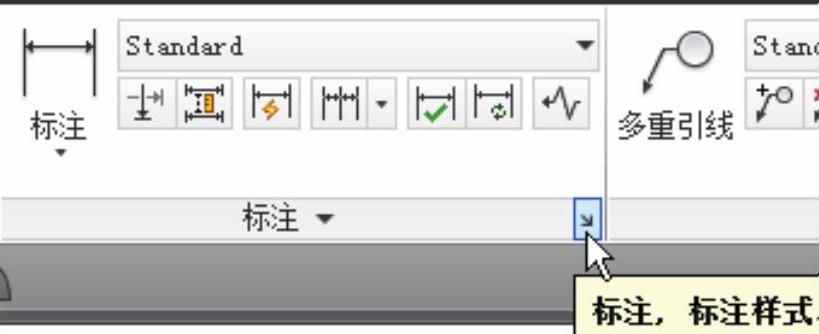

图6-25 注释选项卡的标注样式

选择了标注样式命令后，系统会打开“标注样式管理器”对话框，如图6-26所示。在此对话框中可以方便直观地察看已有的标注样式，也可以创建新的标注样式、修改已有的标注样式、替代当前标注样式、比较两个不同的标注样式、对标注样式进行重命名以及删除某个标注样式等。

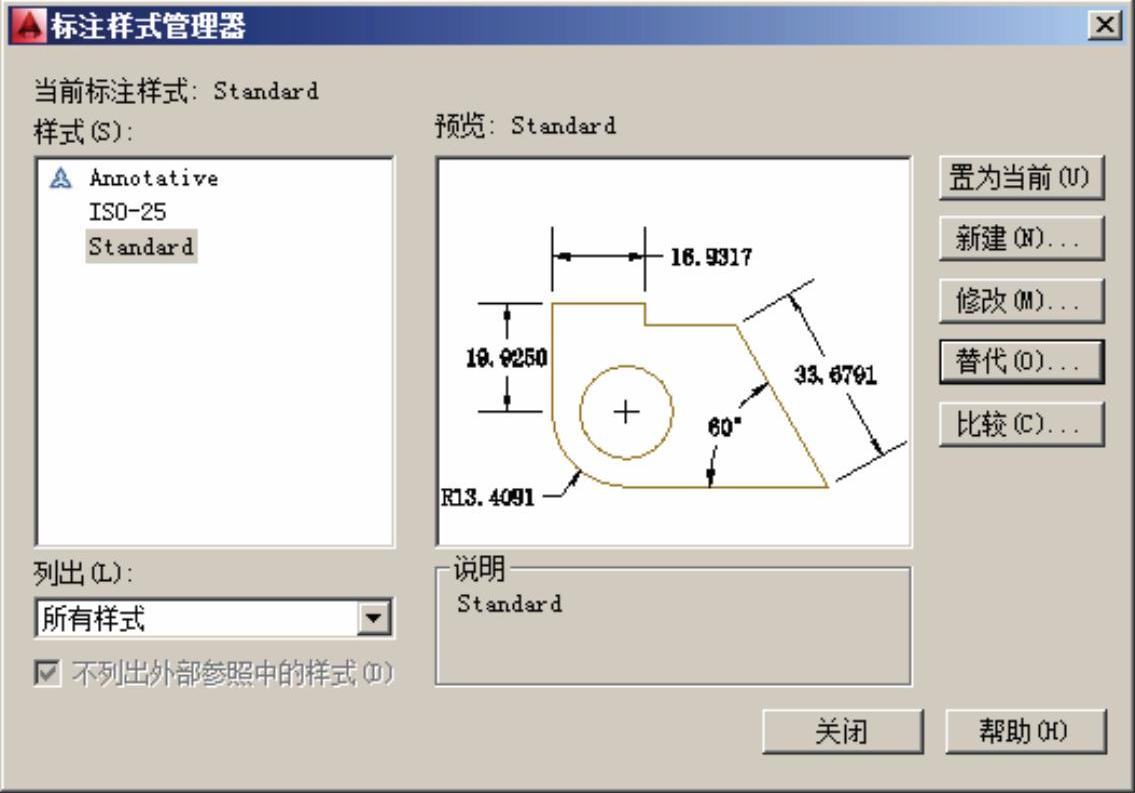

图6-26 “标注样式管理器”对话框

“标注样式管理器”对话框说明如下。

●“当前标注样式”：显示当前正在使用的样式名称。默认标注样式为Standard（标准）。当前样式将应用于所创建的标注。

●“样式（S）”：列出图形中的标注样式。当前样式被亮显。在列表中单击鼠标右键可显示快捷菜单及选项，可用于设定当前标注样式、重命名样式和删除样式。不能删除当前样式或当前图形使用的样式。样式名前的图标指示样式为注释性。

●“列出（L）”下拉列表：在“样式”列表中控制样式显示。如果要查看图形中所有的标注样式，请选择“所有样式”。如果只希望查看图形中标注当前使用的标注样式，请选择“正在使用的样式”。

●“不列出外部参照中的样式（D）”：如果选择此选项，在“样式”列表中将不显示外部参照图形的标注样式。(www.daowen.com)

●“预览”：显示“样式”列表中选定样式的图示。

●“说明”：说明“样式”列表中与当前样式相关的选定样式。如果说明超出给定的空间，可以单击窗格并使用箭头键向下滚动。

●“置为当前（U）”：将在“样式”下选定的标注样式设定为当前标注样式。当前样式将应用于所创建的标注。

●“新建（N）”：显示“创建新标注样式”对话框，从中可以定义新的标注样式。

单击“新建”按钮后，系统会打开“创建新标注样式”对话框，如图6-27所示，在此对话框中输入“新样式名”，在“基础样式”列表中选择以某个已有的标注样式为蓝本设置新的样式，在“用于”列表中，选择创建的新样式是用于“所有标注”“直径”或“半径”等。

单击“继续”按钮，系统会打开“新建标注样式：副本Standard”对话框，如图6-28所示，其中的各项功能将在接下来的章节中详细介绍。

图6-27 创建新标注样式

图6-28 新建标注样式

●“修改（M）”：显示“修改标注样式”对话框，从中可以修改标注样式。对话框选项与“新建标注样式”对话框中的选项相同。

●“替代（D）”：显示“替代当前样式”对话框，从中可以设定标注样式的临时替代值。对话框选项与“新建标注样式”对话框中的选项相同。替代将作为未保存的更改结果显示在“样式”列表中的标注样式下。

●“比较（C）”：显示“比较标注样式”对话框，从中可以比较两个标注样式或列出一个标注样式的所有特性。单击“比较”按钮，系统会打开“比较标注样式”对话框，如图6-29所示（Standard与ISO-25的比较），可以把比较结果复制到剪贴板上，然后再粘贴到其他的应用软件上。

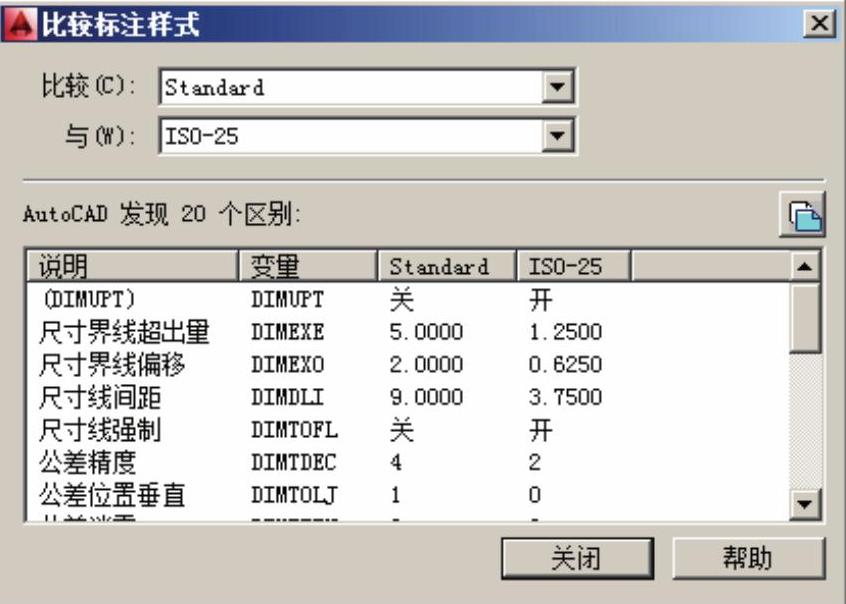

图6-29 比较标注样式

提示：“替代”标注样式是设置临时覆盖尺寸标注样式，用户可改变选项的设置覆盖原来的设置，但这种修改只对指定的尺寸标注起作用，而不影响当前尺寸变量的设置。
