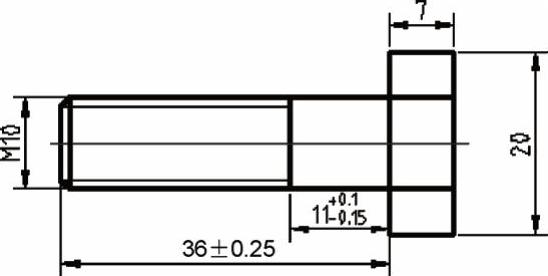

通过新建设置一个尺寸样式，标注一个简单的图形，初步体会尺寸样式的设置和相关功能的使用。图6-1为标注好的图形，图形是一个螺栓，直接打开已保存好的图形，根据步骤新建一个尺寸样式，对图形进行标注。

图6-1 螺栓

【思路分析】

标注之前先设置好标注样式再进行标注，这个实例比较简单，主要通过这个实例体会尺寸样式的设置和相关功能。

【光盘文件】

——参见附带光盘中的“START\Ch6\6-l.dwg”文件。

——参见附带光盘中的“END\Ch6\6-l.dwg”文件。

——参见附带光盘中的“AVI\Ch6\6-1.avi”文件。

【操作步骤】

1）打开附带光盘中的附带文件。

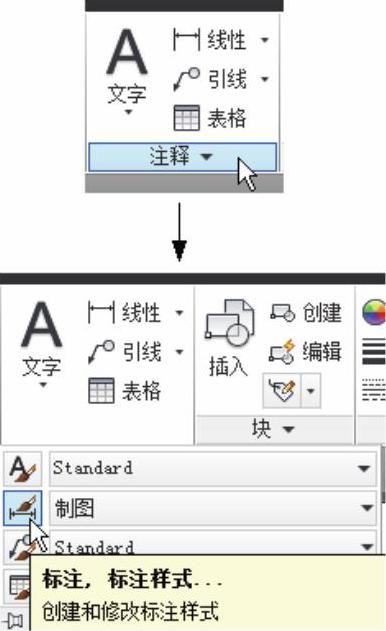

2）在功能区的“默认”选项卡中的“注释”面板，单击下拉按钮，再单击“标注，标注样式”按钮，如图6-2所示。

图6-2 选择设置按钮

接着，系统会弹出一个“标注样式管理器”对话框，如图6-3所示。

图6-3 选择设置按钮

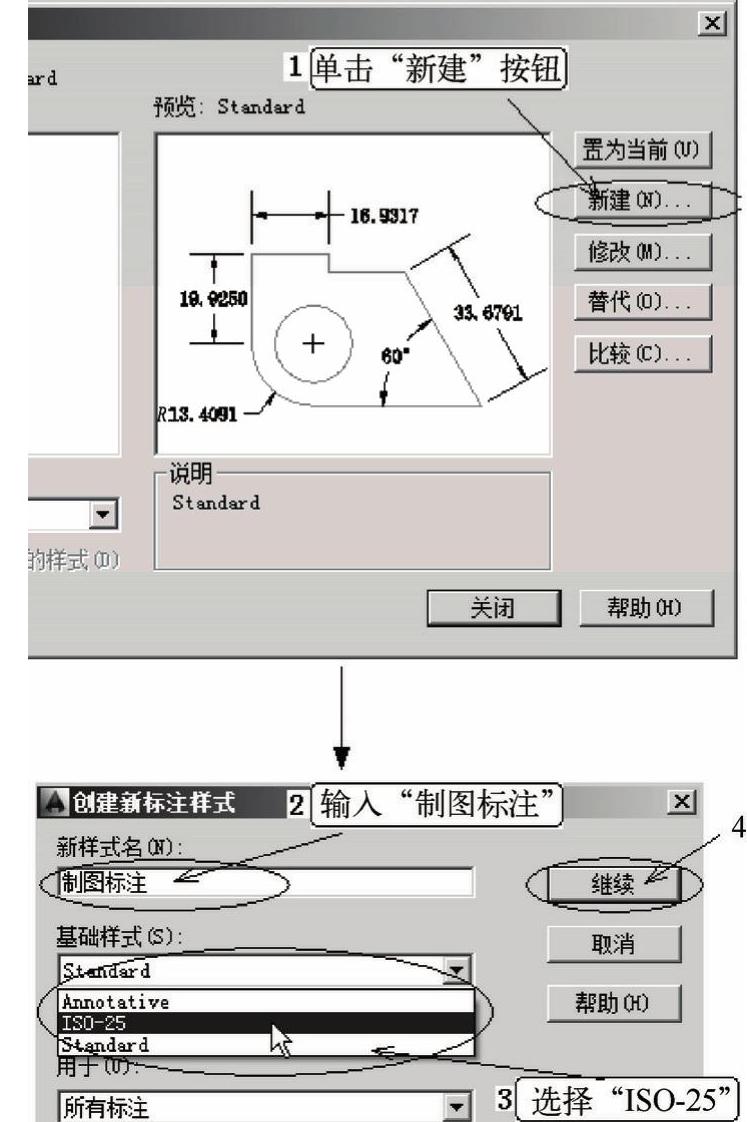

3）在“标注样式管理器”对话框中，单击“新建”按钮，弹出“创建新标注样式”对话框；在“创建新标注样式”中的“新样式名（N）”框中，输入样式名“制图标注”；在“基础样式”框中，单击下拉按钮，选择“ISO-25”；然后单击右侧的“继续”按钮，进行下一步的操作，如图6-4所示。

图6-4 创建新标注样式

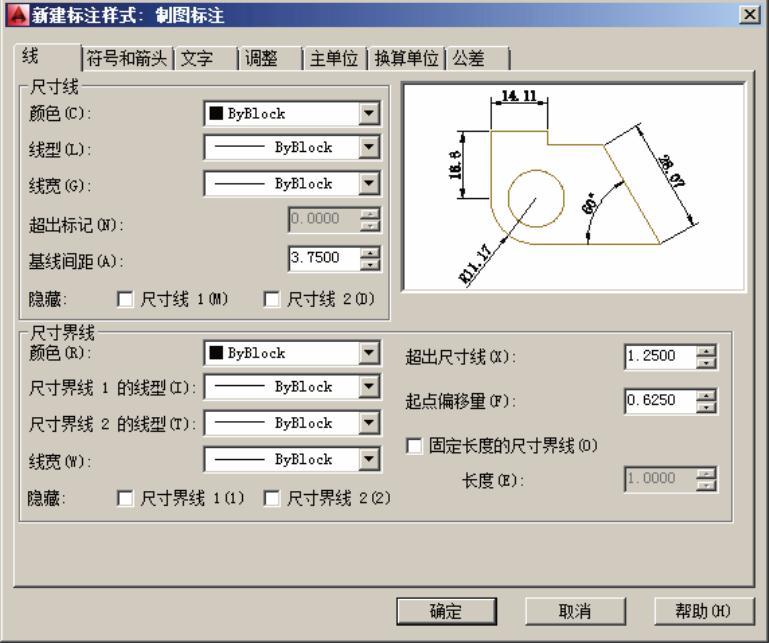

单击“继续”按钮后，系统弹出“新建标注样式：制图标注”对话框，如图6-5所示。

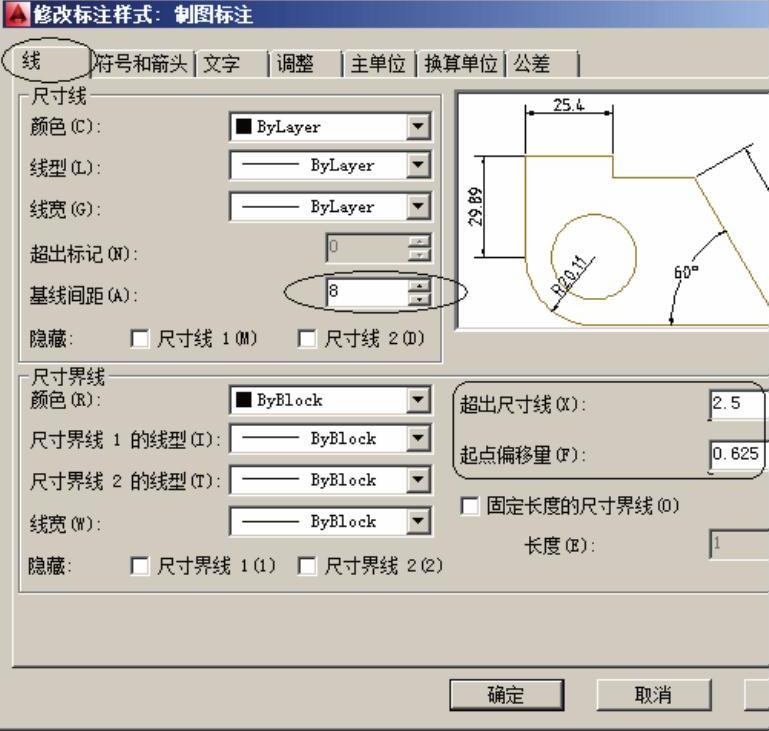

4）在“新建标注样式：制图标注”对话框中，对要修改的选项进行修改。单击对话框顶部的“线”选项卡，在“尺寸线”项组的“基线间距”框中输入“8”，在“尺寸界线”选项组的“超出尺寸线”框中输入“2.5”，在“起点偏移量”框采用默认值0.625，如图6-6所示。

图6-5 新建标注样式对话框

图6-6 设置线选项

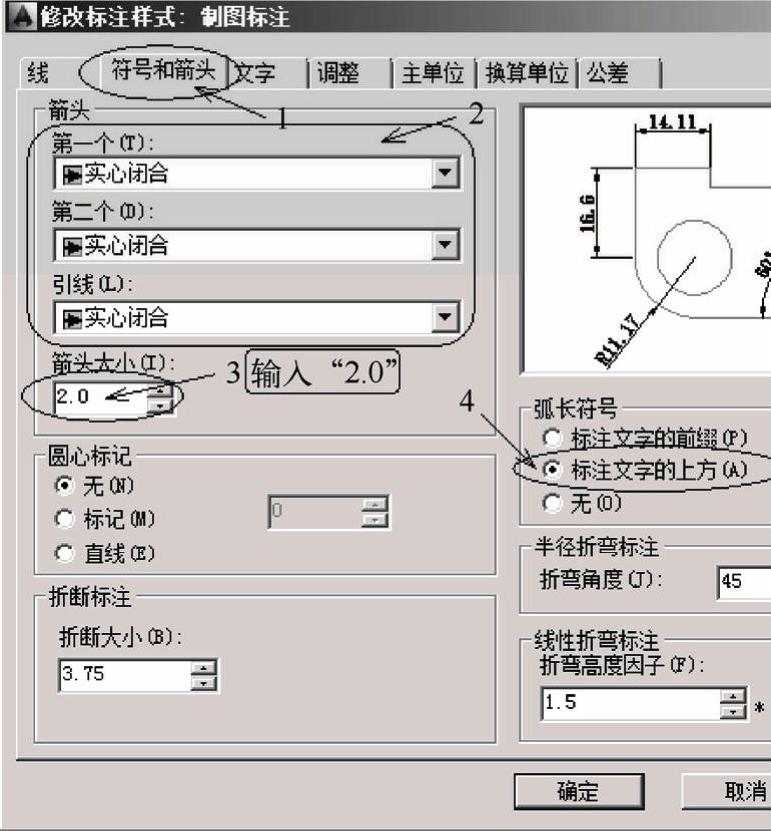

5）单击对话框顶部的“符号和箭头”选项卡，在“箭头”选项组的“第一个”下拉列表框中选择“实心闭合”选项，“第二个”下拉列表框中选择“实心闭合”选项，在“引线”下拉列表框中选择“实心闭合”选项，在“箭头大小”对话框中，输入“2.0”，选中“弧长符号”选项组中的“标注文字的上方”单选框，如图6-7所示。

图6-7 设置符号和箭头选项

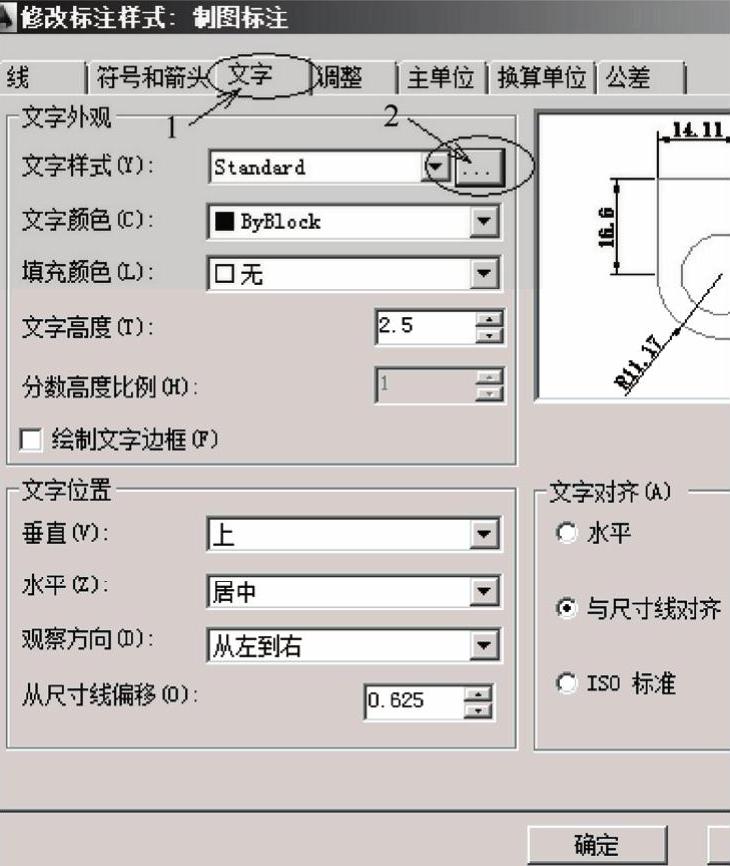

6）单击“文字”选项卡，在此选项中，单击“文字样式（Y）”右侧的“显示文字样式”按钮，如图6-8所示，系统弹出“文字样式”对话框。

图6-8 设置文字样式

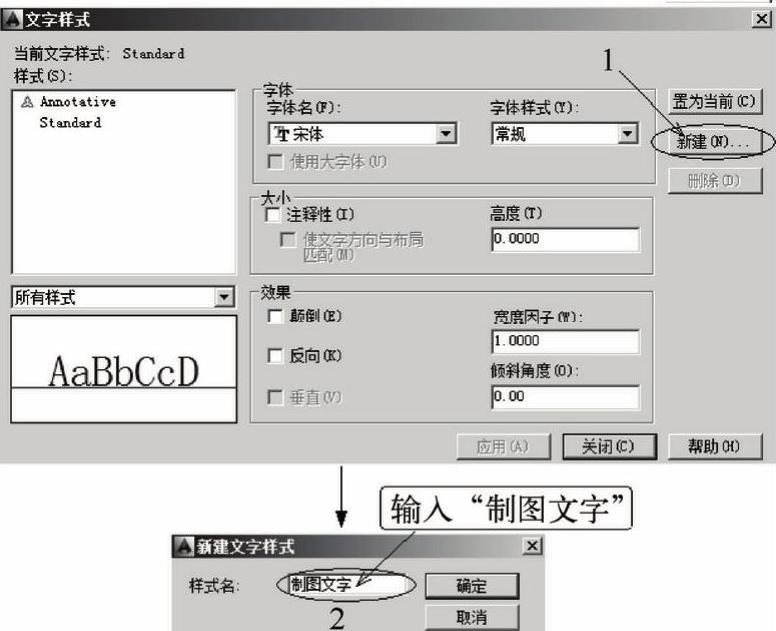

如图6-9所示，在“文字样式”对话框中，单击右侧的“新建”按钮，系统弹出“新建文字样式”对话框，在“样式名”框中，输入“制图文字”，然后单击右侧的“确定”按钮。

图6-9 新建文字样式

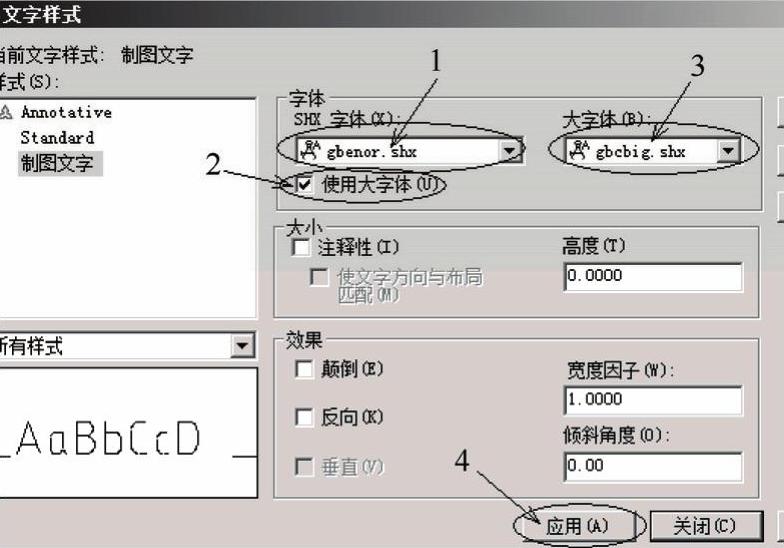

如图6-10所示，系统返回“文字样式”对话框，当前文字样式为“制图文字”。在“字体”选项处，单击“字体名（F）”的下拉选项，选择gbenor.shx字体；勾选其下面的“使用大字体”复选框；在其右侧的“大字体”选项中，选择gbcbig.shx大字体；单击最下面的“应用”按钮，完成新文字样式的设置，关闭“文字样式”对话框。

图6-10 设置新的文字样式

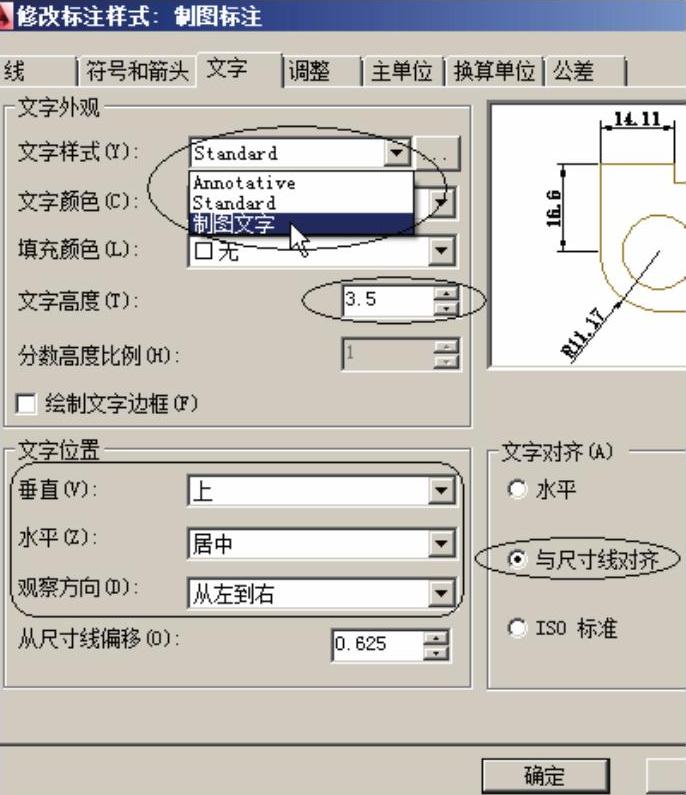

如图6-11所示，系统返回到“标注样式”的“文字”选项中，单击“文字样式”下拉列表，选择刚才设置的“制图文字”标注样式，将其设为标注的使用文字，将“文字高度”设置为“3.5”。在“文字位置”选项组中，“垂直”选项设置为“上”，“水平”选项设置为“居中”，“观察”方向设置为“从左到右”。在“文字对齐”选项组中，勾选“与尺寸线对齐”单选框。

图6-11 设置文字选项(www.daowen.com)

7）单击“调整”选项卡，在“调整选项”中，选择“箭头”选项，其余的保持默认设置，如图6-12所示。

图6-12 设置调整选项

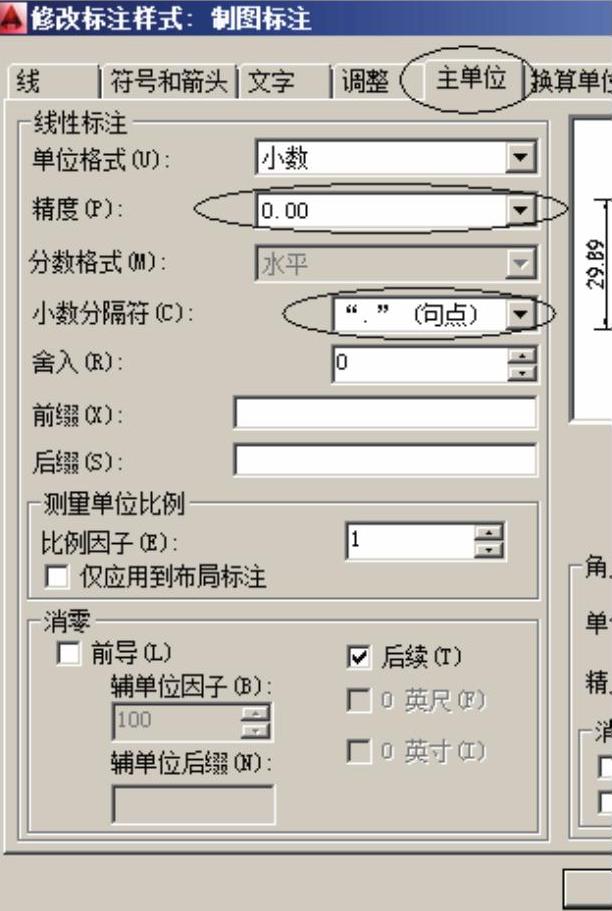

8）单击“主单位”选项卡，在“线性标注”选项组的“精度”下拉列表框中选择“0.00”，在“小数分隔符”下拉列表框中选择“.（句点）”，其余保持默认设置，如图6-13所示。

图6-13 设置主单位选项

单击最下面的“确定”按钮，完成新尺寸样式的设置。

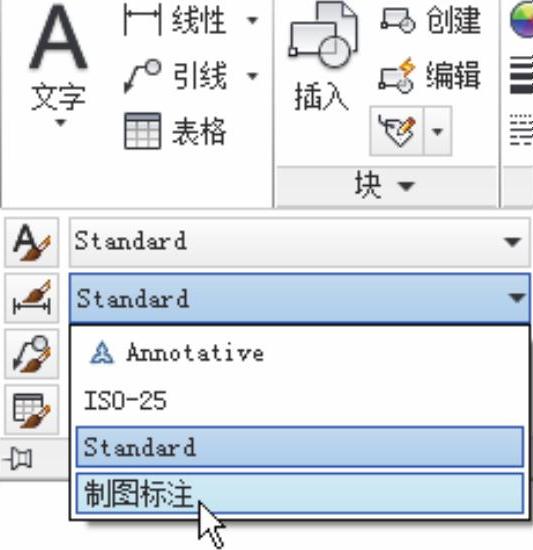

9）接下来对图形进行标注。在功能区的“默认”选项卡中的“注释”面板，单击下拉按钮；然后，单击“标注样式”下拉选项，选择刚才创建的“制图标注”尺寸样式为当前标注样式，如图6-14所示。

图6-14 设置当前标注样式

10）单击“图层”面板中的“图层选择”下拉列表切换“标注”图层为当前图层。

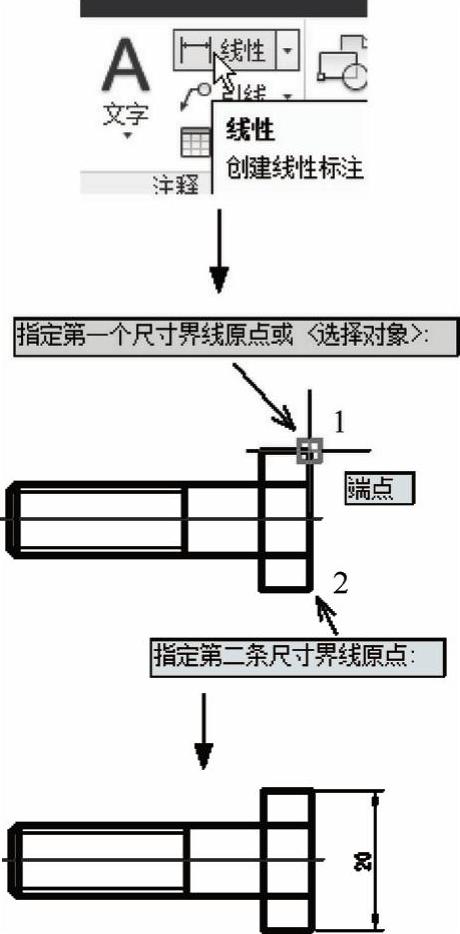

11）在“注释”面板，单击选择“线性”命令，系统提示“指定第一个尺寸界线原点或＜选择对象＞：”，利用对象捕捉功能选择下图所指位置；系统提示“指定第二个尺寸界线原点”，利用对象捕捉功能选择下图所指位置；然后将尺寸移动合适位置单击左键，完成“线性”标注，如图6-15所示。

图6-15 线性标注图形

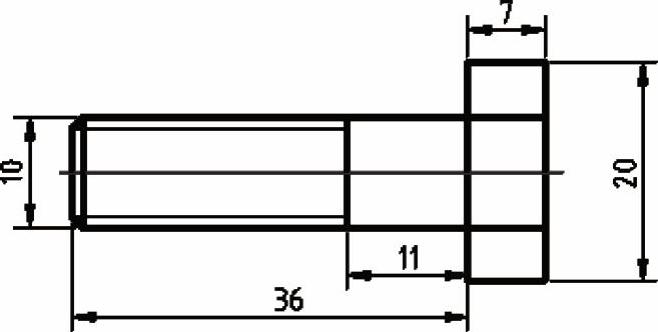

12）用同样的方法对剩余位置进行尺寸标注，标注完成后如图6-16所示。

图6-16 线性标注图形

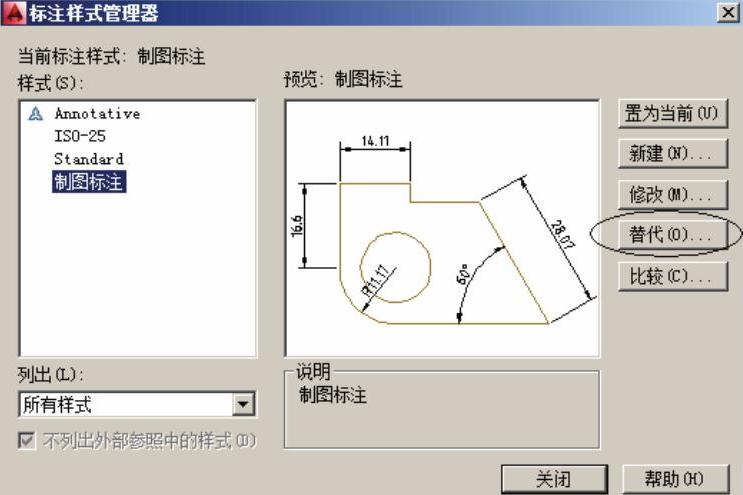

13）下面对尺寸进行前缀和公差修改。在“注释”面板，单击下拉按钮，单击选择“标注，标注样式”按钮。在弹出“标注样式管理器”对话框的样式列表中选择“制图标注”样式，单击“替代”按钮，如图6-17所示。

图6-17 标注样式管理器

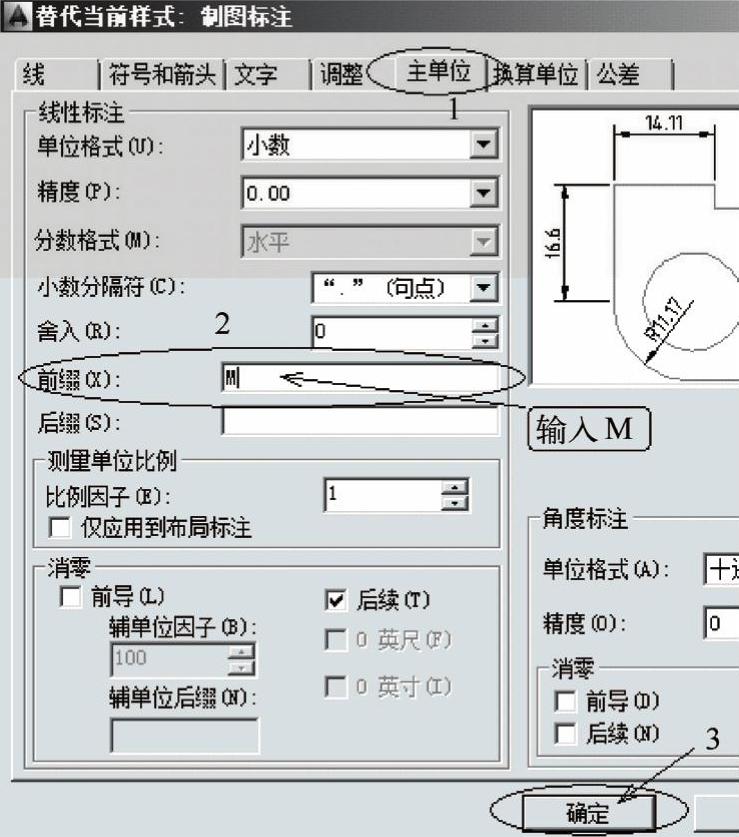

如图6-18所示，系统弹出“替代当前样式：制图标注”对话框，单击“主单位”选项卡，在“前缀”框中，输入M，然后单击最下面的“确定”按钮，完成设置。

图6-18 设置替代当前样式

单击“关闭”按钮，关闭“标注样式管理器”。

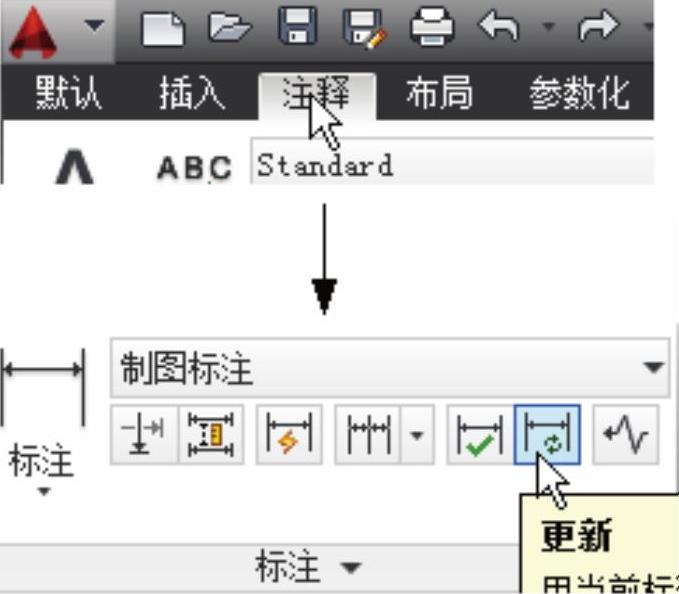

14）在功能区单击选择“注释”选项卡，在“标注”面板中，选择“尺寸更新”命令，如图6-19所示。

图6-19 选择尺寸更新命令

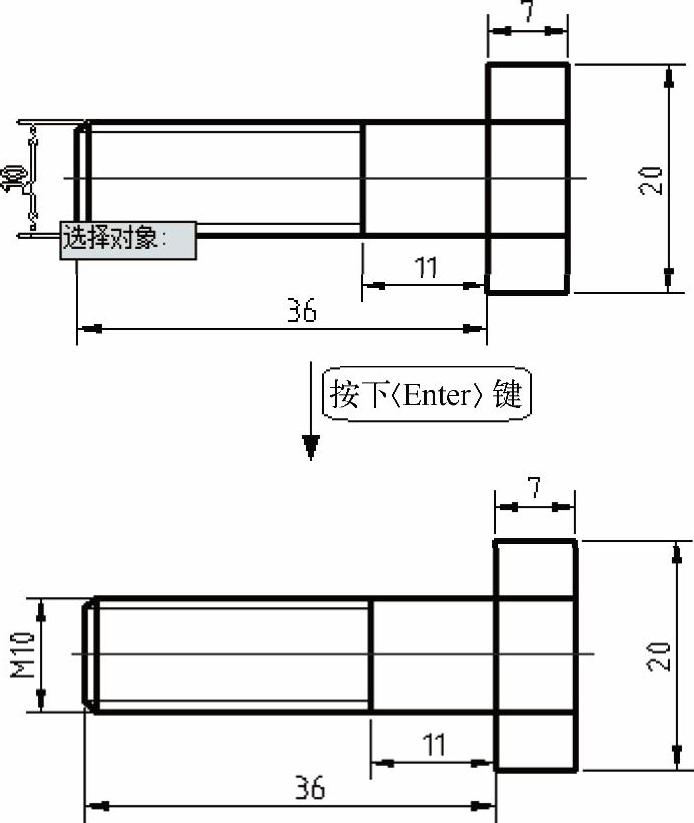

系统提示“选择对象”，选择左端的标注为10的尺寸，按〈Enter〉键。即可完成将尺寸10变为M10，如图6-20所示。

图6-20 修改尺寸

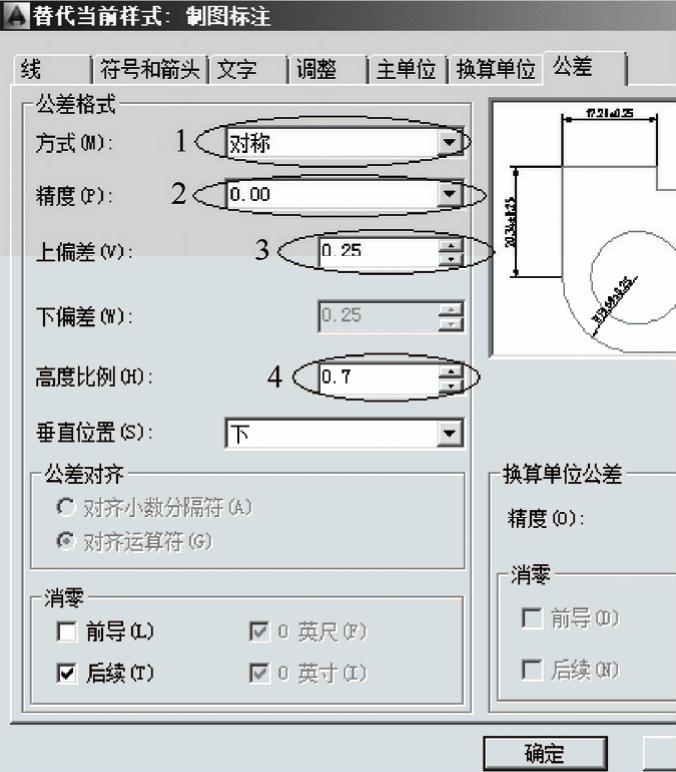

15）对尺寸36加上尺寸偏差。同样的操作，在弹出“标注样式管理器”对话框的样式列表中选择“制图标注”样式，单击“替代”按钮。在“替代当前样式”对话框中，先将刚才在“主单位”选项中设置的“前缀”框中的“M”去掉。然后单击“公差”选项卡，在“公差格式”中，单击“方式”下拉列表，选择“对称”选项。在“精度”下拉列表中，选择精度为“0.00”，在“上偏差”中输入0.25，“高度比例”设置为0.7，单击“确定”按钮，关闭“替代当前样式”对话框，如图6-21所示。

图6-21 修改替代样式

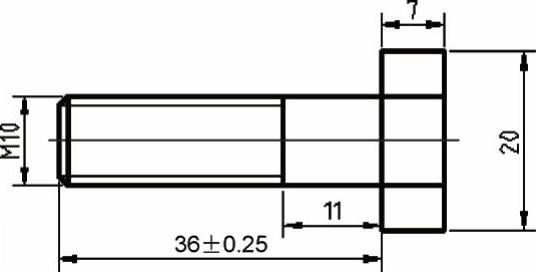

使用“更新”命令对尺寸36进行修改，完成后如图6-22所示。

图6-22 更新尺寸

同样的操作方法，继续设置替代样式。设置“公差”选项卡中的“方式”为“极限偏差”“精度”为0.00，上偏差为0.10，下偏差为0.15，“高度比例”为0.7。设置完成后，使用“更新”命令对尺寸11进行修改，完成后如图6-23所示。

图6-23 更新尺寸

至此，图形的标注工作已全部完成。
