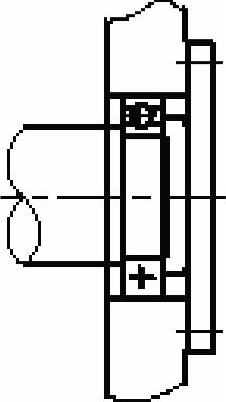

利用给定的4个文件“外壳”“端盖”“轴承”和“轴”，完成如图5-81所示的装配图。

图5-81 装配图

【思路分析】

打开各个文件，设定合理的基点，插入外部参照，在位编辑外部参照。

【光盘文件】

——参见附带光盘中的“END\Ch5\5-4-2.dwg”文件。

——参见附带光盘中的“AVI\Ch5\5-4-2.avi”文件。

【操作步骤】

1）单击“快速访问”工具栏中的“打开”按钮，打开“\初始文件\第5章\案例2\外部参照\案例2—外壳.dwg”文件，如图5-82所示。

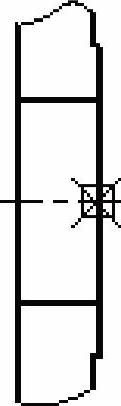

图5-82 设定外壳的基点

2）单击“块定义”工具栏中“设置基点”按钮，或者在命令行输入_BASE命令，根据光标提示，在图5-82所示的点标志作为基点。

3）单击“快速访问”工具栏中的“保存”按钮保存文件，关闭“机壳”文件。

4）重复步骤1）至3）中的操作，设置其余3个文件的基点，分别如图5-83～图5-85所示，保存并关闭各文件。

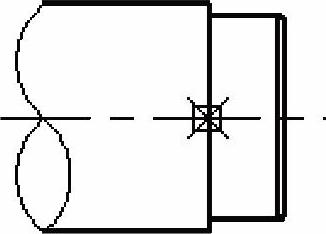

图5-83 设定轴的基点

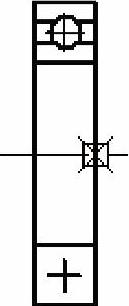

图5-84 设定轴承的基点

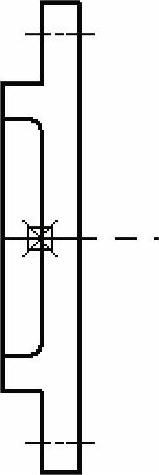

图5-85 设定端盖的基点

5）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。将文件保存为“案例2”。

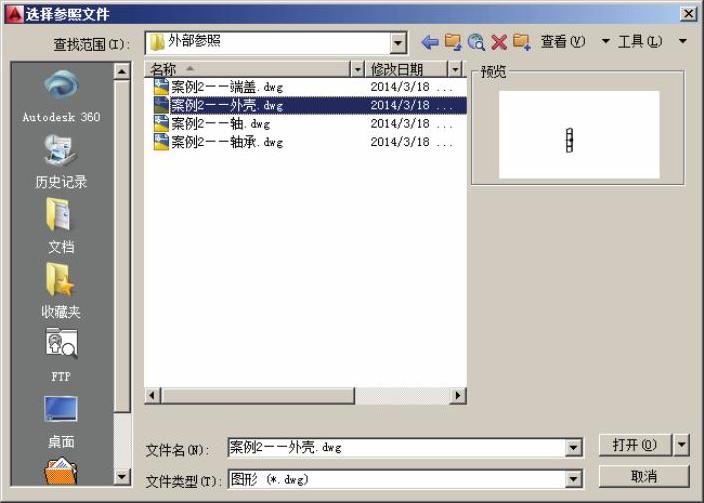

6）选择功能区中“插入”选项卡，在其中“参照”面板中单击“附着”按钮，弹出“选择参照文件”对话框，在“查找范围”下拉列表选择路径为刚才保存的位置，选择“案例2——外壳.dwg”文件，单击“打开”按钮，如图5-86所示。

图5-86 附着参照文件(www.daowen.com)

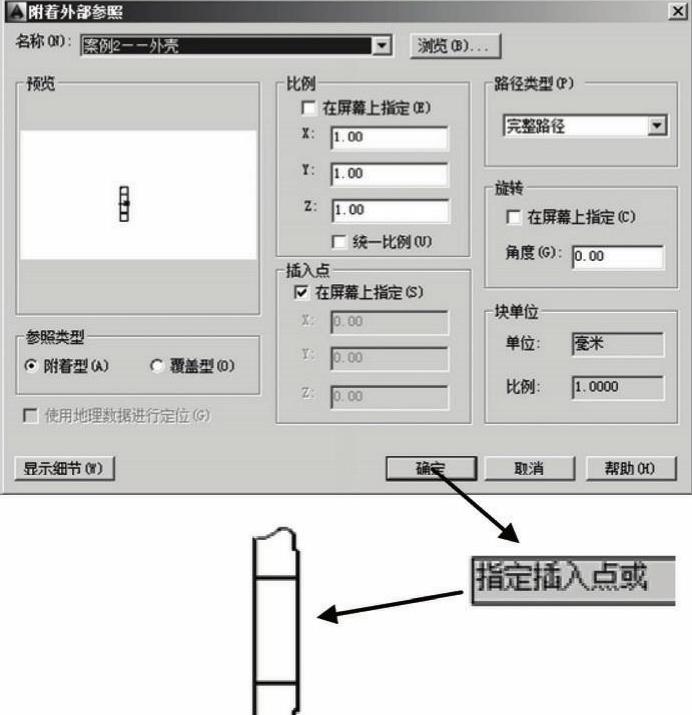

7）单击打开后，弹出“附着外部参照”对话框，设置好相关选项，如图5-87所示，单击“确定”按钮后，根据命令行提示在绘图区指定任意点作为插入点插入图形。

图5-87 插入外壳

8）重复步骤6）和7）的操作，插入“案例2——端盖.dwg”文件，插入点与图5-88所示的点标志重合。

9）重复步骤6）和7）的操作，插入“案例2——轴承.dwg”文件，插入点与图5-89所示的点标志重合。

10）重复步骤6）和7）的操作，插入“案例2——轴.dwg”文件，插入点与图5-90所示的点标志重合，结果如图5-91所示。

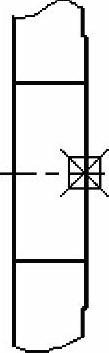

图5-88 端盖插入点

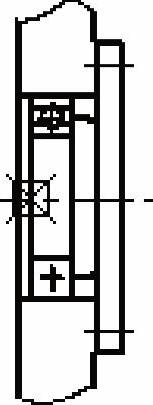

图5-89 轴承插入点

图5-90 轴插入点

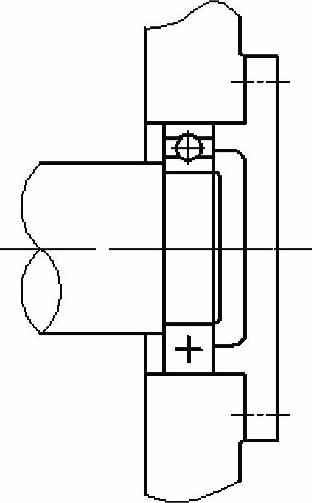

图5-91 插入完成后图形

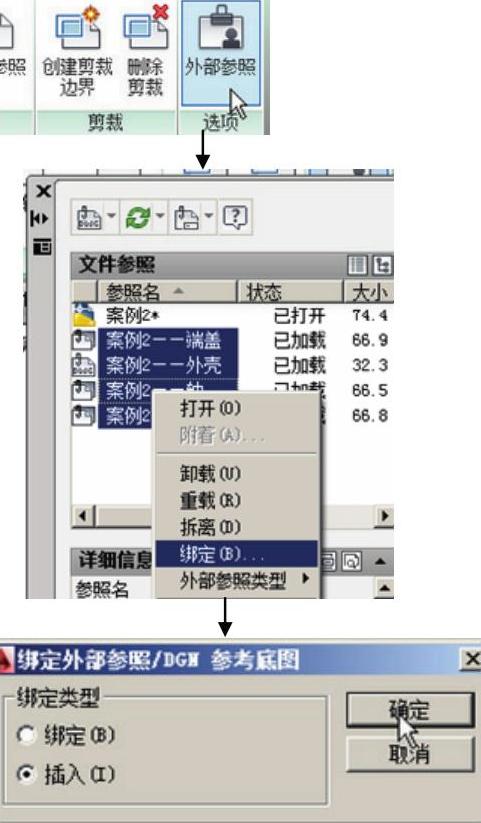

11）绑定外部参照。在绘图区选择一个外部参照，此时出现“外部参照”面板组，单击“选项”面板中的“外部参照”按钮，弹出“外部参照”面板，按住〈Ctrl〉键多选面板中的全部参照文件，单击右键，选择“绑定”命令，弹出“绑定外部参照”对话框，选择“插入”单选按钮，如图5-92所示。

图5-92 绑定外部参照

12）分解图形。外部参照经过绑定后变为外部块，可以使用“分解”命令分解。选择功能区中的“常用”选项卡，在“修改”面板中单击“分解”按钮，选择全部外部块分解，如图5-93所示。

13）编辑图形。使用“删除”和“修剪”命令，将装配图中多余的图线删除或修剪掉，最终图形如图5-94所示。

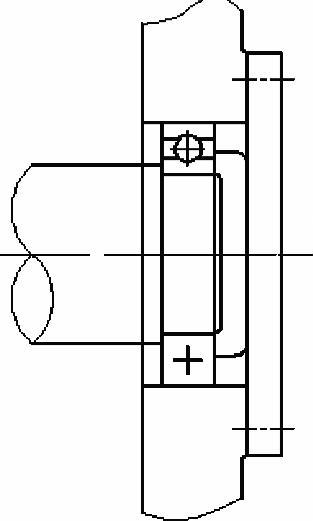

图5-93 分解后的图形

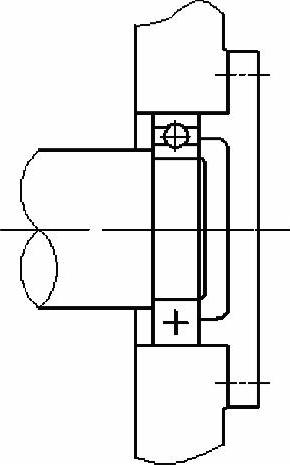

图5-94 最终的图形

14）保存文件。
