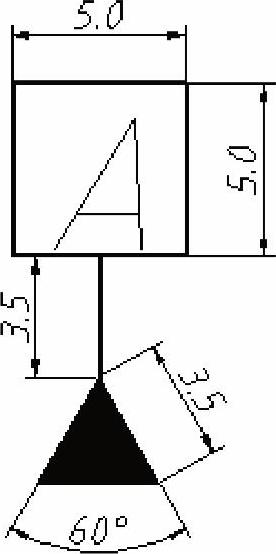

创建如图5-70所示的块参照尺寸，并定义为“基准”的属性块。

图5-70 基准及其尺寸

【思路分析】

按照图5-70的尺寸，使用直线命令绘制出基准的图案（见图5-71）；然后使用填充绘制实心三角形（见图5-72）；再定义属性并将图形转换为块（见图5-73）。

图5-71 绘制图元

图5-72 填充三角形

图5-73 定义属性并定义块

【光盘文件】

——参见附带光盘中的“END\Ch5\5-4-l.dwg”文件。

——参见附带光盘中的“AVI\Ch5\5-4-1.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。

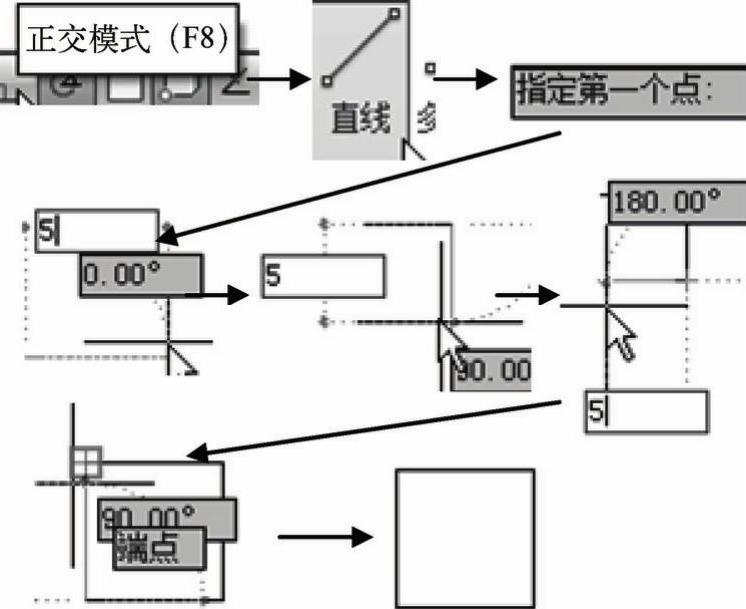

2）绘制基准图块正方形部分。将“轮廓线”设置为当前层，打开“正交”按钮。单击“绘图”工具栏中“直线”按钮，绘制四条等边，边长为5，绘制过程如图5-74所示。

图5-74 绘制正方形(www.daowen.com)

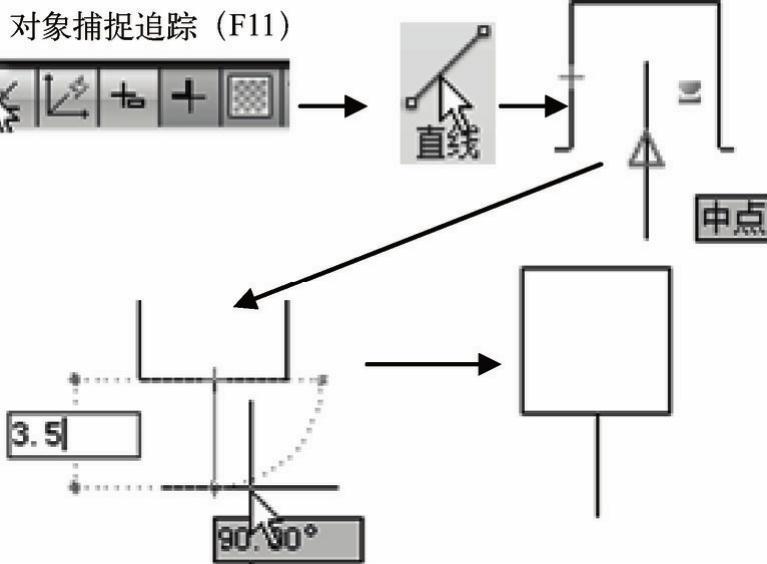

3）打开“对象捕捉功能”按钮，并选择中点捕捉，单击“绘图”工具栏中“直线”按钮，以正方形下边中点为起点，绘制一条长度为3.5直线，如图5-75所示。

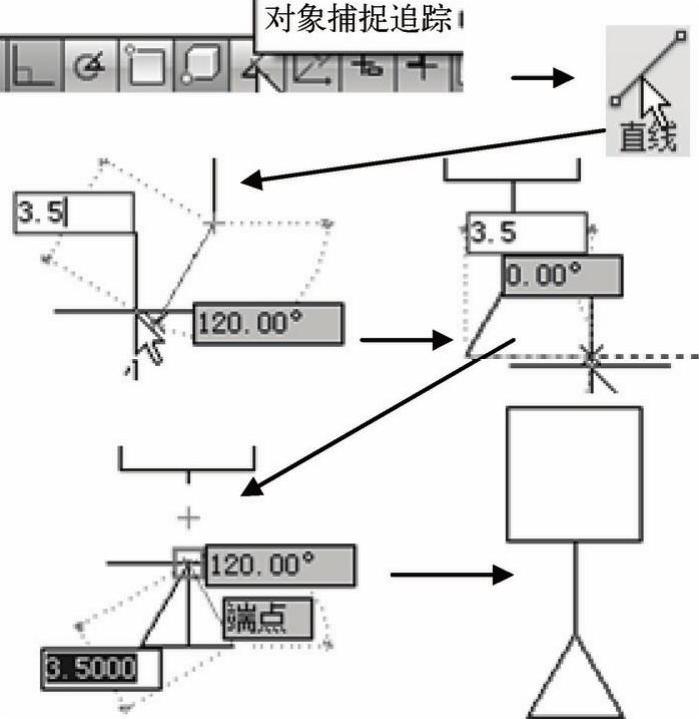

4）绘制基准图块三角形形部分。关闭“正交”按钮，打开“对象捕捉追踪”按钮，并选择追踪角度为30°。单击“绘图”工具栏中“直线”按钮，以上一步绘制的直线下端点为起点，倾斜直线，当出现30°标示时，输入“3.5”并确认，然后，水平绘制一段长3.5的直线，最后，合并图形并确认，完成绘制，如图5-76所示。

图5-75 绘制直线

图5-76 绘制三角形

5）绘制辅助线。在正方形上任意绘制一条对角线，如图5-77所示。

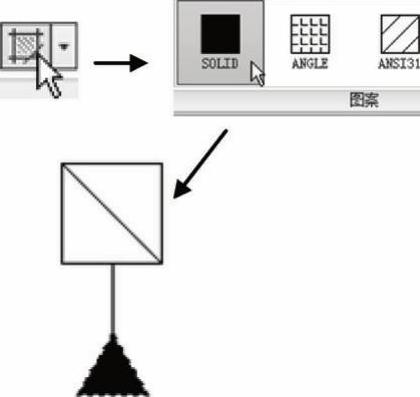

6）填充三角形。将“剖面线”设置为当前层，单击“绘图”工具栏中“图案填充”按钮，在图案选项卡中，选择SOLID填充三角形部分，完成填充后单击“确定”按钮，如图5-78所示。

图5-77 绘制辅助线

图5-78 填充图案

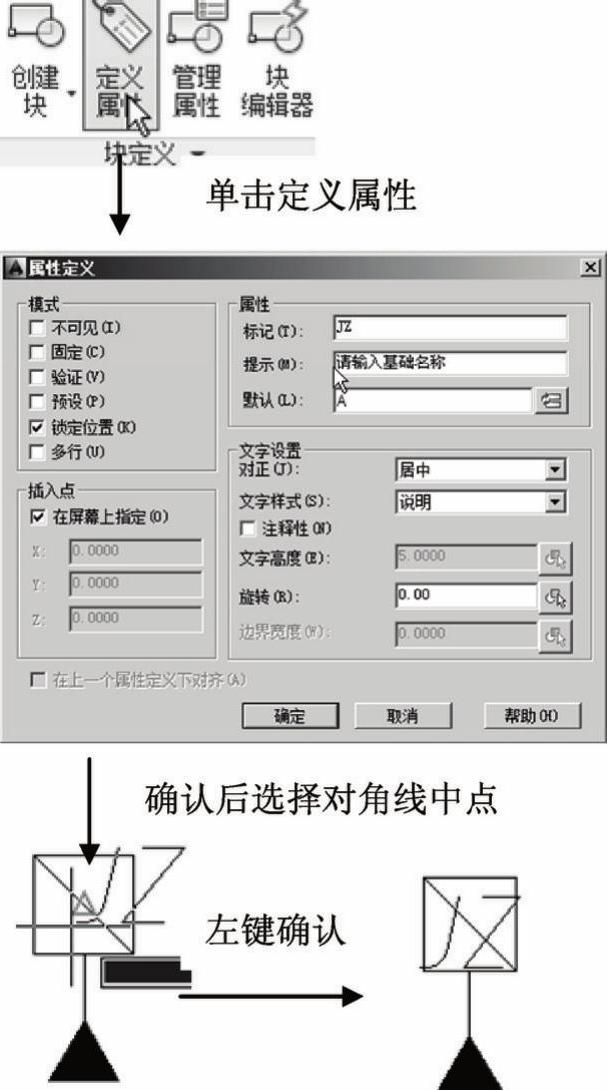

7）将“文字”设置为当前层，单击“块定义”工具栏中“定义属性”按钮，或者在命令行输入ATTDEF命令，系统弹出“属性定义”对话框，设对正方式选取正中，其中模式为“锁定位置”，插入点正方形对角线中的，确认后退出，操作过程如图5-79所示。

图5-79 定义图块属性

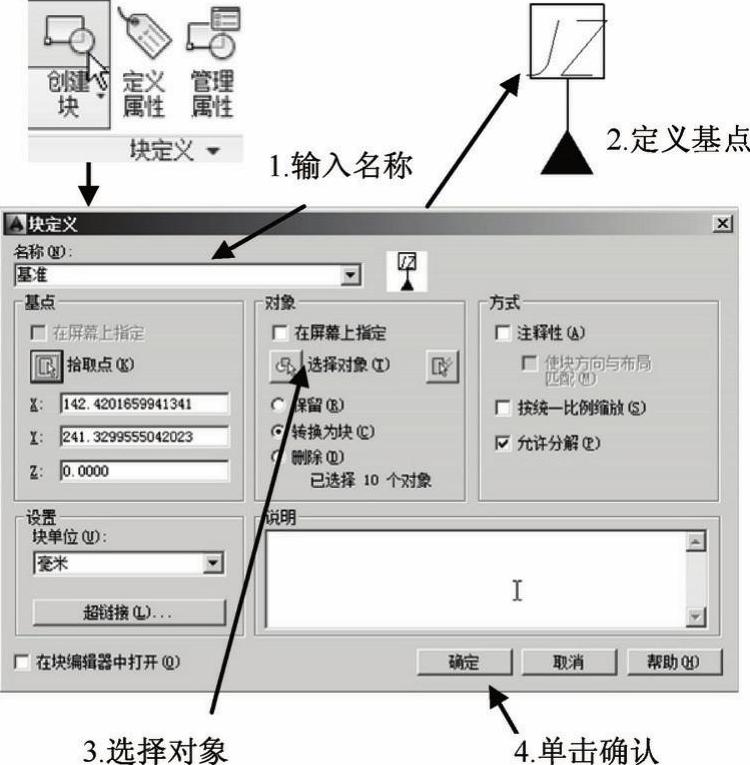

8）删除辅助线，单击“块定义”工具栏中“创建块”按钮，或者在命令行输入BLOCK命令，系统弹出“块定义”对话框，如图5-80所示。拾取上面黑色三角形下边中点为基点，以上面图形为对象，输入图块名称为基准，确认后退出，转换后的图块如图5-73所示。

图5-80 定义图块
