打开随书附带文件“M18螺栓.dwg”，创建为图块并保持到计算机中，插入到“实例1”当中的法兰盘的左视图中，如图5-58所示。

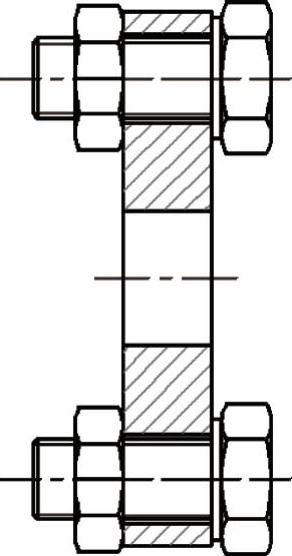

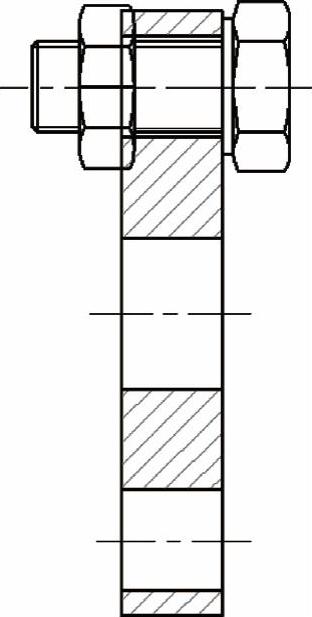

图5-58 插入螺栓

【思路分析】

分别打开本章“实例1”法兰盘文件和光盘中的M18螺栓文件，首先把螺栓转换为块（见图5-59）；然后在法兰盘文件中插入（见图5-60）；再在位调整后（见图5-61）；最后完成操作（见图5-62）。

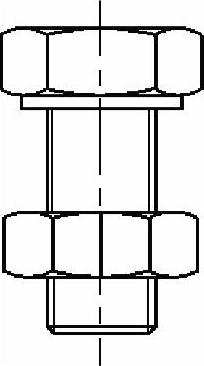

图5-59 创建图块

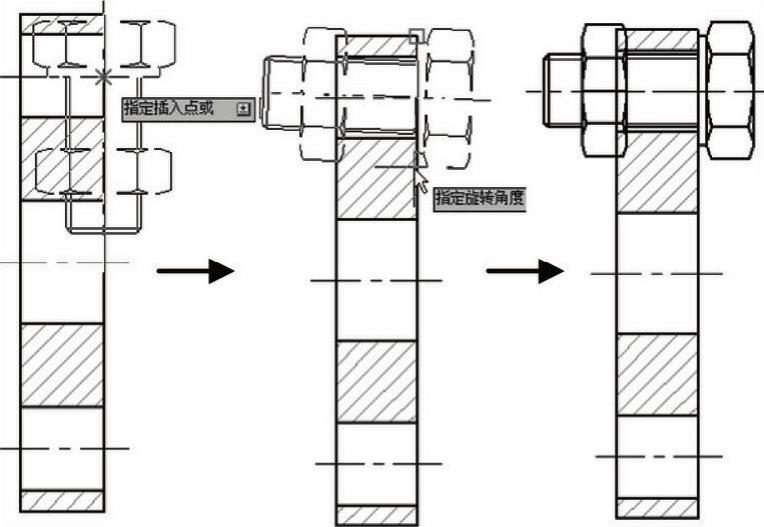

图5-60 调整角度插入图块图

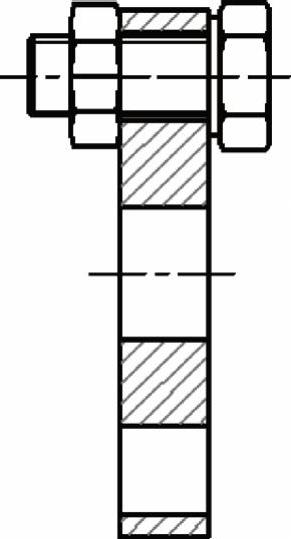

图5-61 在位编辑图块

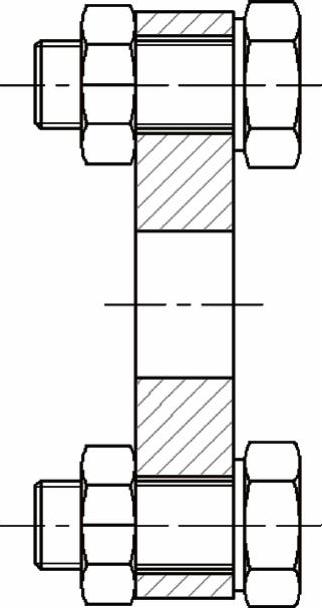

图5-62 复制图块

【光盘文件】

——参见附带光盘中的“END\Ch5\5-3-2.dwg”文件。

——参见附带光盘中的“AVI\Ch5\5-3-2.avi”文件。

【操作步骤】

1）打开文件。打开随书光盘中的文件：\\初始文件\第5章\....，如图5-63所示。

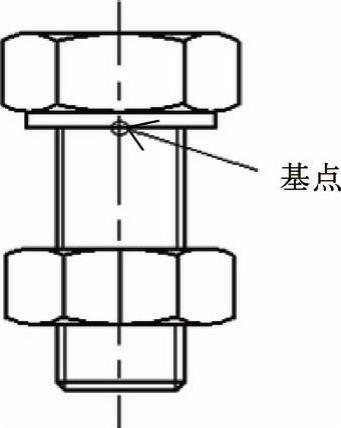

图5-63 打开源文件(www.daowen.com)

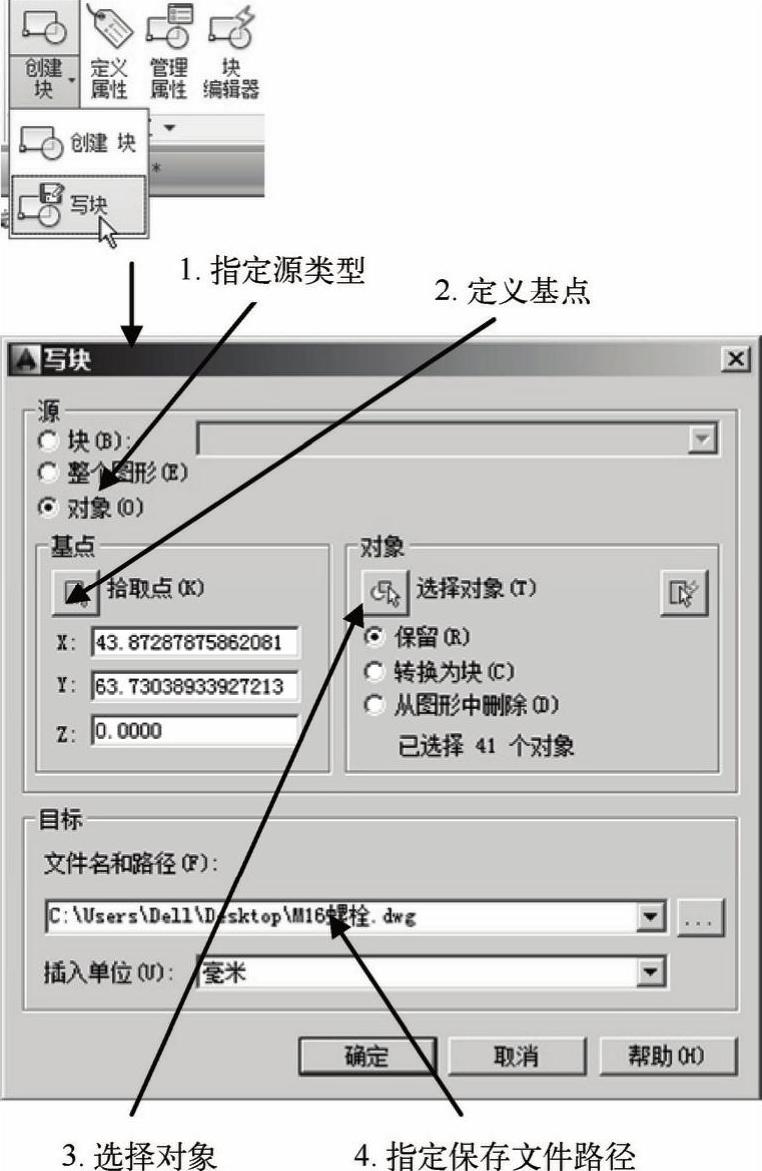

2）写块。单击“块定义”工具栏中“写块”按钮，或者在命令行输入WBLOCK命令，系统弹出“写块”对话框，如图5-64所示。在源项目条选择“对象”，拾取图5-63中的指定点为基点，以上面图形为对象，输入图块名称并指定路径，单击“确认”按钮后退出。关闭螺栓文件。

图5-64 写块

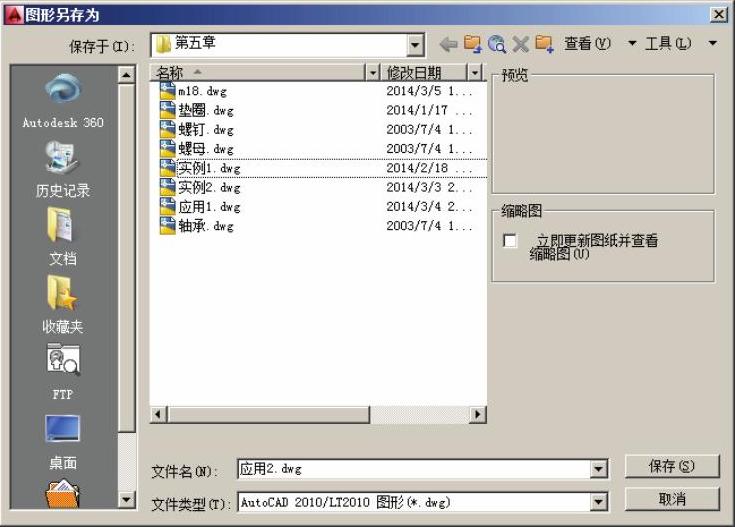

3）另存为图形。打开本章实例1创建的文件“法兰盘.dwg”。单击快速访问工具栏的“另存为”按钮，弹出“图形另存为”窗口，指定文件的保存路径，将文件名修改为“应用2”，单击“保存”按钮，如图5-65所示。

图5-65 另存为文件

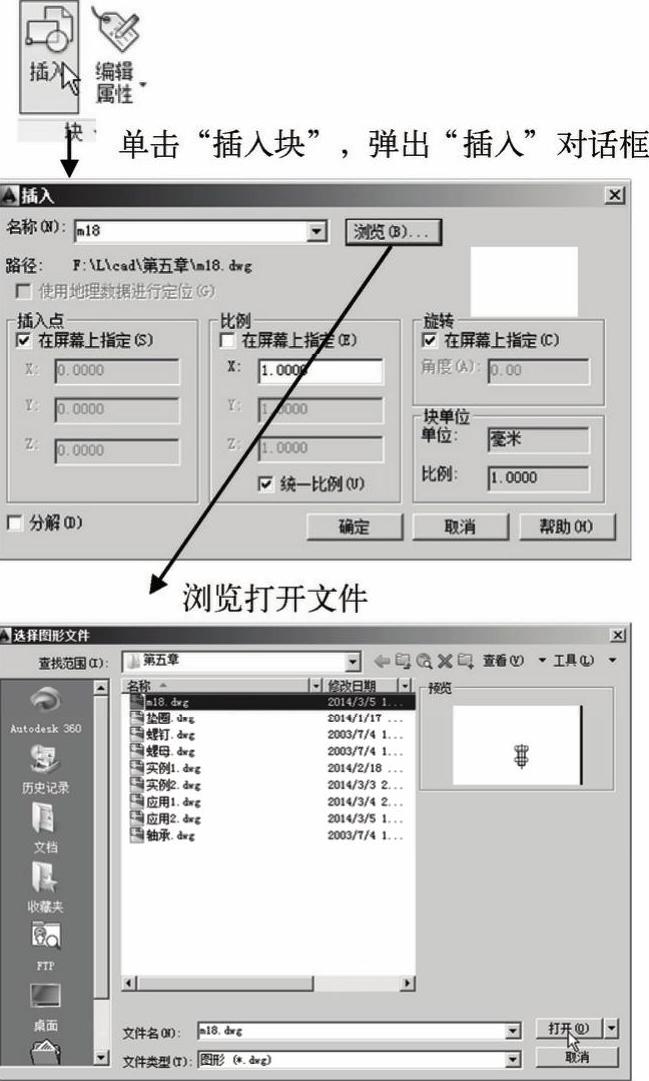

4）插入图块。单击“块定义”工具栏中“插入块”按钮，或者在命令行输入INSERT命令，弹出“插入”对话框，如图5-66所示。单击“浏览..”按钮，选择步骤2）保存的图块，在选择选项卡勾选上“在屏幕上指定”，单击“打开”按钮。

图5-66 绘制中间竖直中心线

打开后，返回绘图界面插入图块，光标附着基点上，把基点单击到法兰盘上孔中线与轮廓线交点A，提示指定旋转角度，输入“-90”，完成图块插入，如图5-67所示。

图5-67 指定图块插入位置

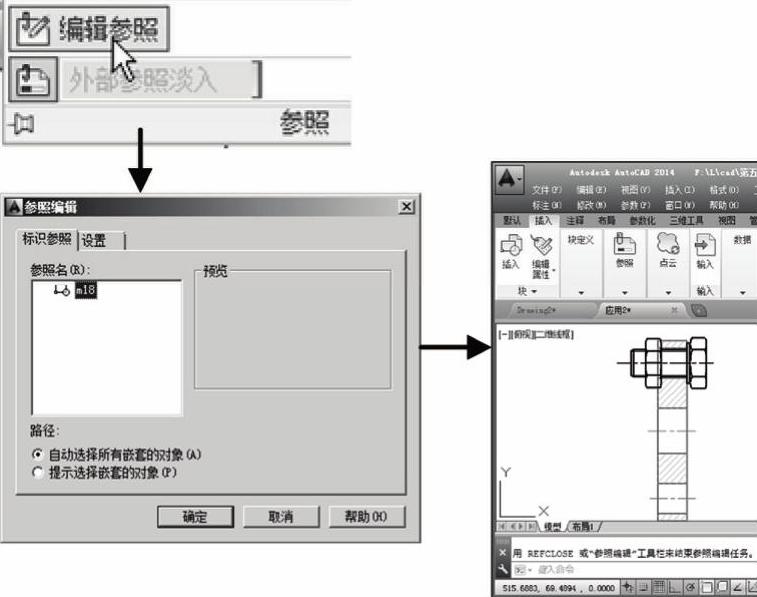

5）在位编辑块。由于图块在生成时与需要时的尺寸有所不一样，因此需要在位调整。单击“参照”工具栏中的“编辑参照”按钮，选择刚插入的图块，弹出“参照编辑”对话框，单击“确定”按钮，进入在位编辑的状态。被选中的图块以黑线显示，可以修改，其他图形灰色线显示，不可修改，如图5-68所示。

图5-68 在位编辑块

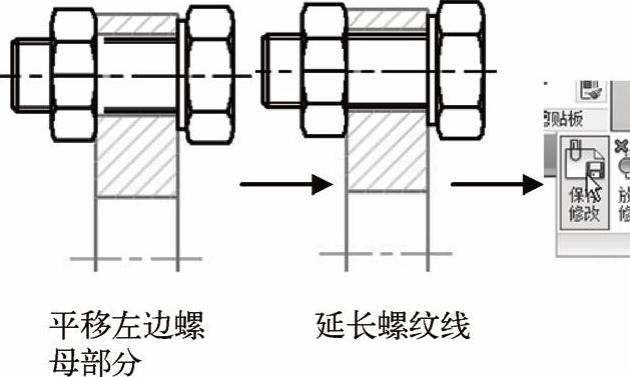

框选左边螺母和螺钉尾部的图形，使用平移命令，移动到法兰盘的端面位置，然后，使用延长命令修改螺纹线，如图5-68所示。完成修改后，在绘图窗口右上角，单击“保存／修改”按钮，返回。

图5-69 修改图块

6）复制图块。最后使用复制或者镜像命令，对图块进行复制，完成绘图。如图5-62所示。
