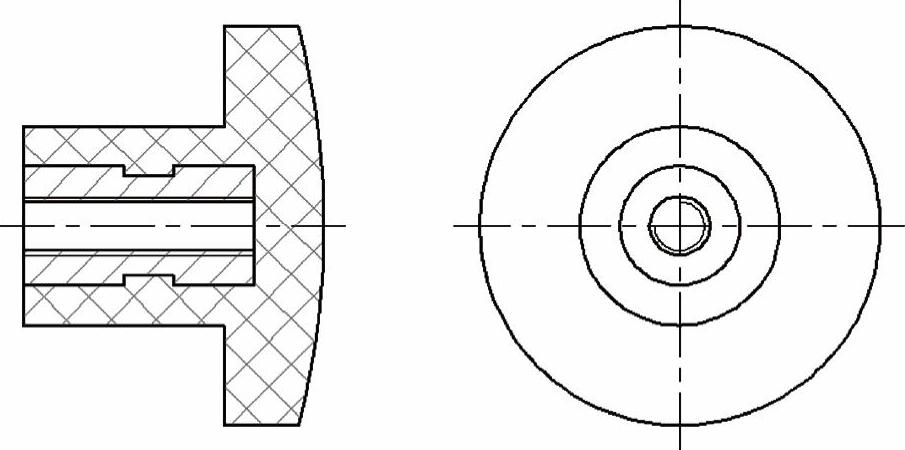

旋钮一般由塑料把手和金属螺纹套组成，所以填充的图案有所不同，如图5-42所示。

图5-42 旋钮

【思路分析】

根据图形的特点，全剖视图可以使用到镜像、偏移等命令，提高绘图效率。左视图在直接通过中线定位后，按照主视图的尺寸，绘制几个同心圆即可。可以分四个步骤完成绘制：首先绘制中心线（见图5-43）；然后绘制主视图（见图5-44）；再填充图案（见图5-45）；最后绘制左视图的五个同心圆（见图5-46）。

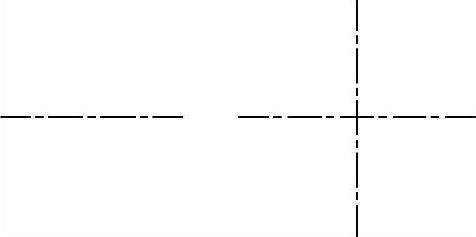

图5-43 绘制中心线

图5-44 绘制主视图

图5-45 绘制剖面线

图5-46 绘制左视图

【光盘文件】

——参见附带光盘中的“END\Ch5\5-3-l.dwg”文件。

——参见附带光盘中的“AVI\Ch5\5-3-1.avi”文件。

【操作步骤】

1）打开第3章“应用1”中保存好的文件“图层样板.dwt”，文件继承了“应用1”中设置好的图层特性。

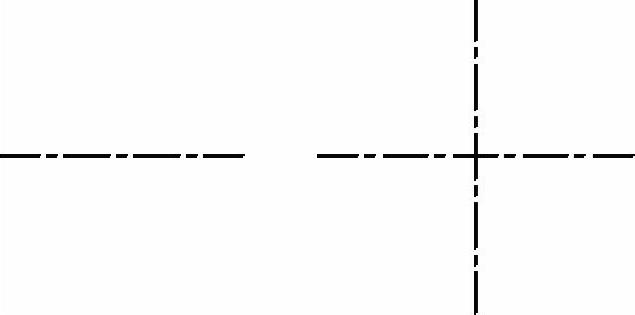

2）将“中心线”设置为当前层，单击“绘图”工具栏中“直线”按钮，分别绘制主视图和左视图的中心线，结果如图5-47所示。

图5-47 绘制中心线

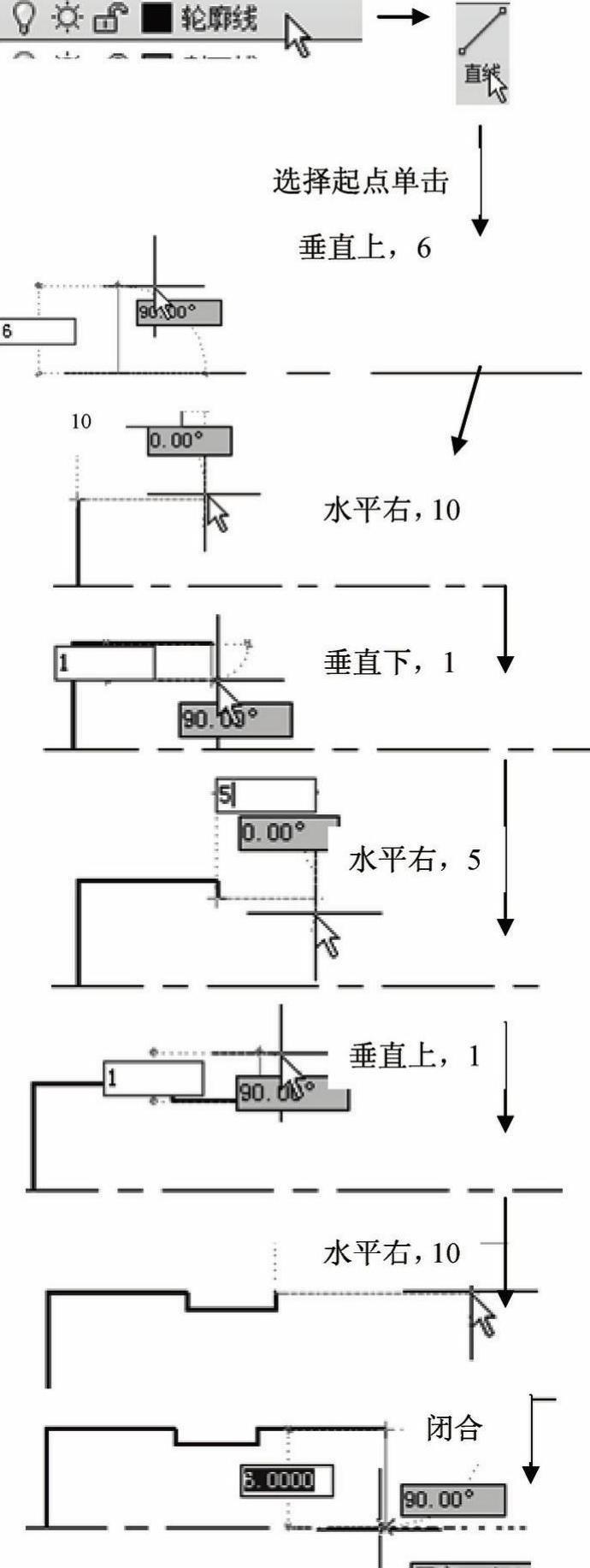

3）绘制主视图螺纹套轮廓线。将“轮廓线”设置为当前层，打开“正交”辅助功能，单击“绘图”工具栏中“直线”按钮，在主视图中心线左端位置选择一起点单击，鼠标往中心线垂直方向上方移动，并输入“6”确定；然后往水平方向移动鼠标，并输入“10”确定；重复上述操作，绘制直线的方向与大小如图5-48所示。

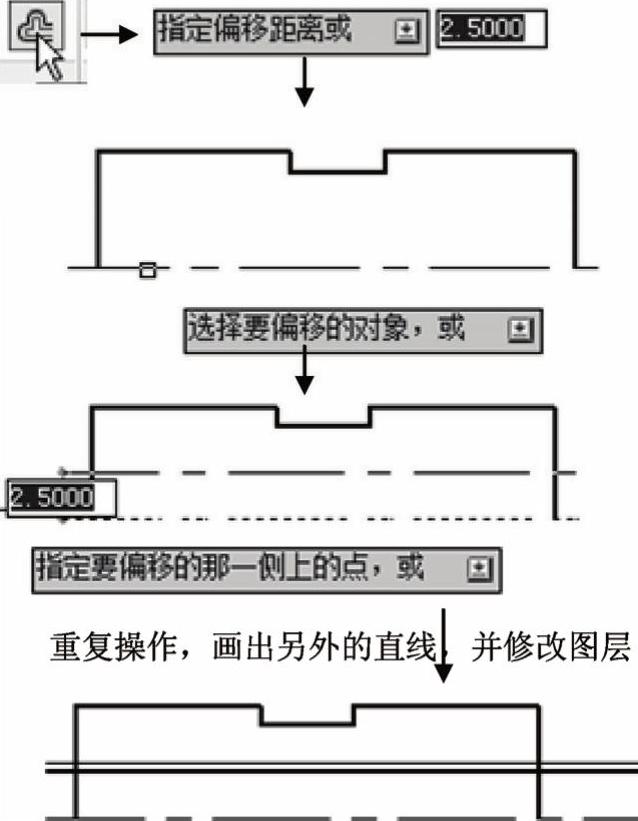

4）绘制螺纹线。单击“修改”工具栏中的“偏移”按钮，将中心线分别向上偏移2.5和3。

选取偏移后的直线，将偏移2.5的直线修改为“轮廓线”层，另外的修改为“细实线”层，如图5-49所示。

图5-48 绘制上螺纹套

(www.daowen.com)

图5-49 绘制螺纹线

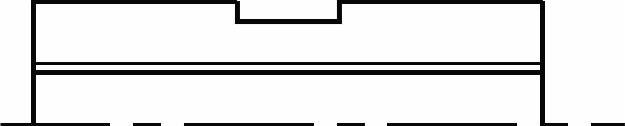

5）修剪处理。单击“修改”工具栏中的“修剪”按钮，将多余的线段进行修剪，如图5-50所示。

图5-50 修剪处理

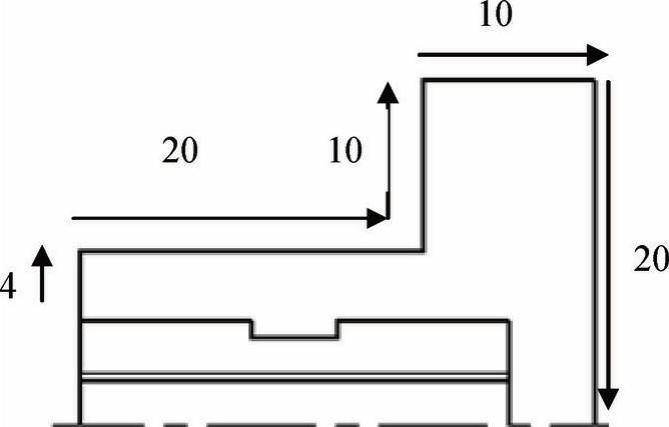

6）绘制主视图其他直线部分。将“轮廓线”设置为当前层，打开“正交”辅助功能，单击“绘图”工具栏中“直线”按钮，重复步骤3）的方法，以上一步左上角为起点，按照上4、右20、上10和下20闭合线段，完成绘制，如图5-51所示。

图5-51 绘制直线

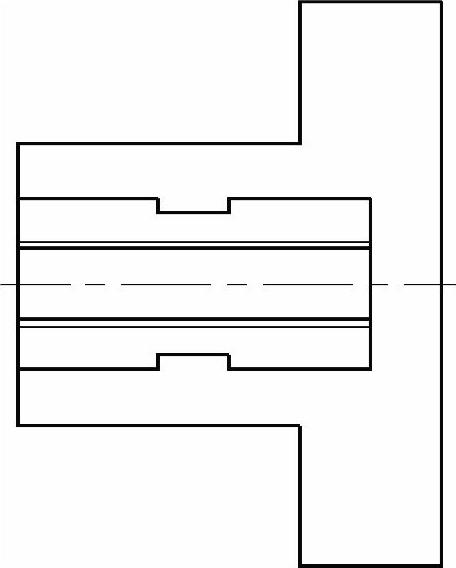

7）镜像处理。单击“修改”工具栏中的“镜像”按钮，选择除中线外的所有图元，按下〈Enter〉键，以中心线为对称直线，镜像主视图，如图5-52所示。

图5-52 镜像处理

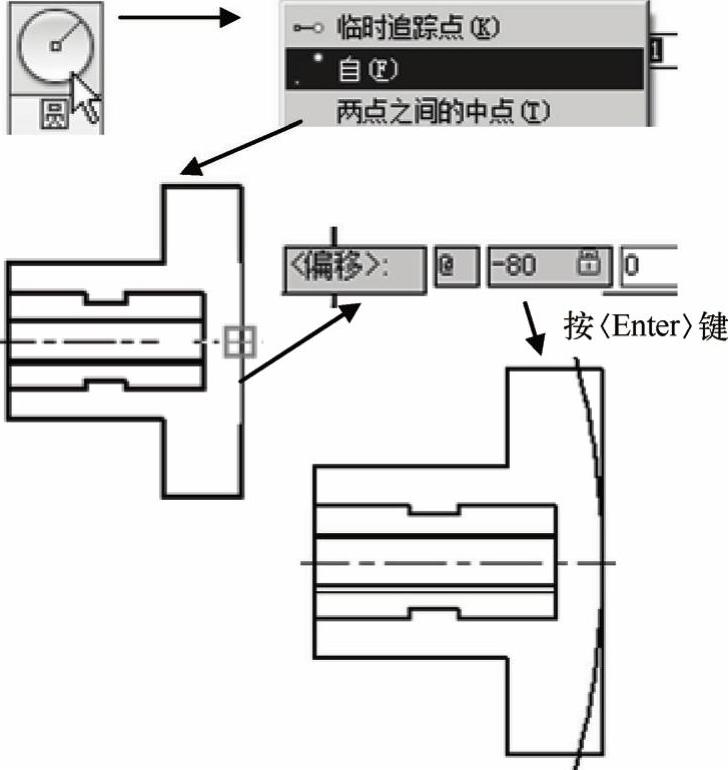

8）绘制圆弧部分。将“轮廓线”设置为当前层，单击“绘图”工具栏中“圆”按钮，按下〈Shift〉键后单击鼠标右键，选择“自”菜单，选择上图的右段中心线与垂直线交点A，命令行输入“@”“-80”，按〈Tab〉键，再输入“0”，按下〈Enter〉键，指定圆的半径80，如图5-53所示。

图5-53 绘制外圆

9）生成面域。单击“绘图”工具栏中“面域”按钮，按命令行提示选择图5-53中的外圆以及图5-52中图形最外面的轮廓线，然后按下〈Enter〉键，系统会自动生成两个面域。

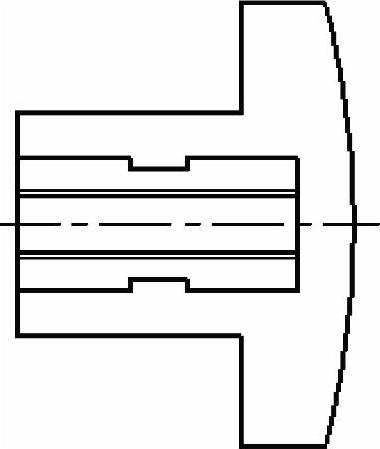

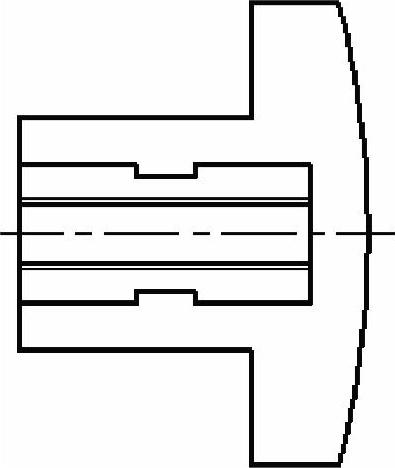

10）交集处理。单击“实体编辑”工具栏中的“交集”按钮，按命令行提示选择上一步的两个面域，然后按下〈Enter〉键，并集后的图形如图5-54所示。

图5-54 交集处理

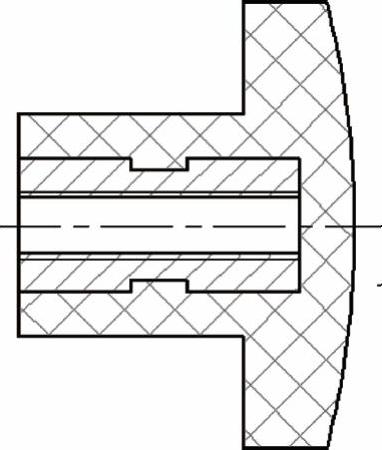

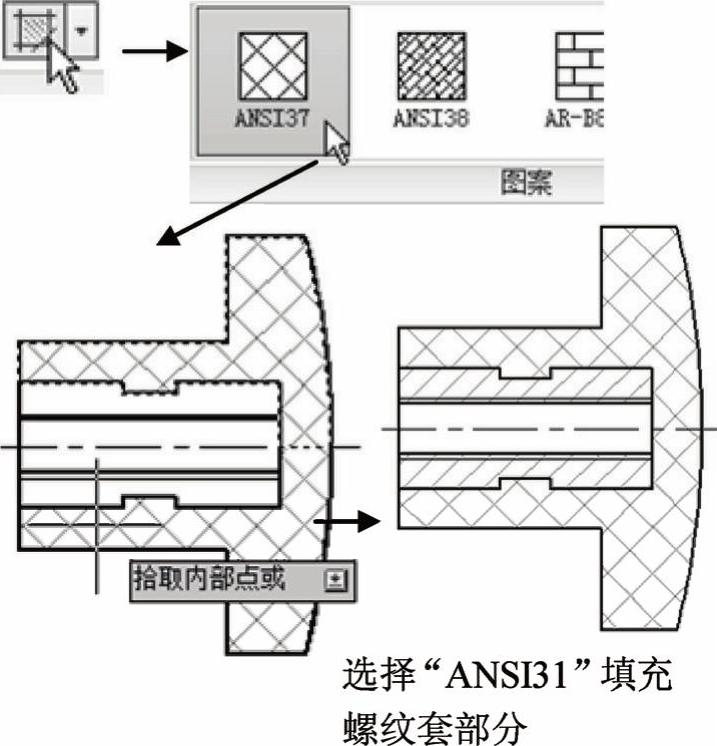

11）绘制剖面线。将“剖面线”设置为当前层，单击“绘图”工具栏中“图案填充”按钮，在图案选项卡中，选择“ANSI137”填充旋钮的塑料手把部分，完成填充后单击“确认”按钮，重复填充操作，选择“ANSI31”填充旋钮的螺纹套部分，完成填充后单击“确认”按钮，如图5-55所示。

图5-55 绘制剖面线

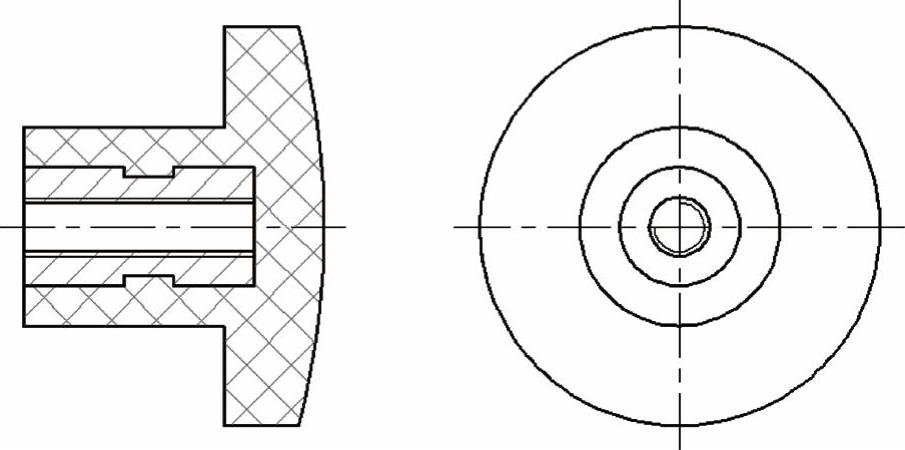

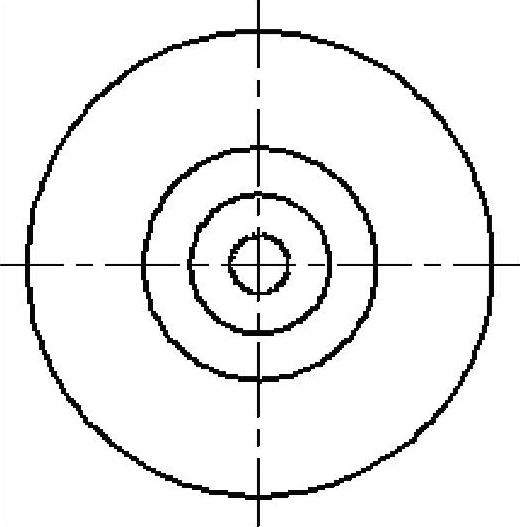

12）绘制左视图。将“轮廓线”设置为当前层，单击“绘图”工具栏中“圆”按钮，以图5-47中的左视图中心线交点为中点，分别绘制半径为20、10、6和2.5的同心圆，如图5-56所示。

图5-56 绘制左视图

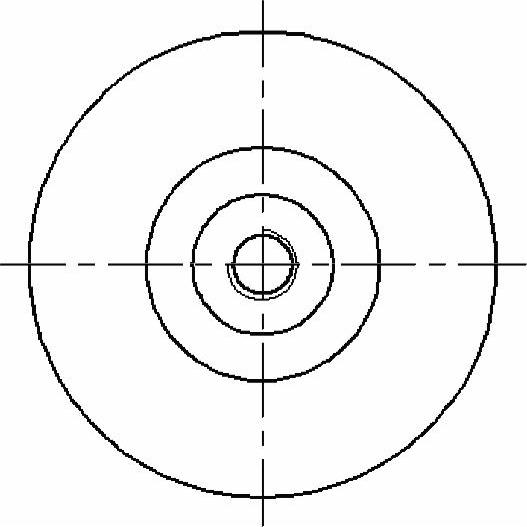

13）绘制左视图螺纹线。将“细实线”设置为当前层，单击“绘图”工具栏中“圆”按钮，以图5-47中左视图中心线交点为中点，绘制半径3的圆；单击“修改”工具栏中的“修剪”按钮，修剪掉四分之一的圆，如图5-57所示。

图5-57 绘制左视图螺纹线
