图块除了包含图形对象以外，还包含其他属性，属性是所创建的包含在块定义中的对象。属性可以存储数据，例如部件号、产品名等。它是图块的一个组成部分，与图形对象一起构成一个整体。插入图块时，系统图形对象连同属性一起插入图形中。

在AutoCAD 2014中编辑图块的方法如下。

●单击工具栏“块”选项卡→“定义属性”。

●菜单栏：“绘图”→“块”→“定义属性”。

●命令行：输入ATTDEF。

执行上述其中一个操作后，系统弹出“属性定义”对话框，如图5-29所示。

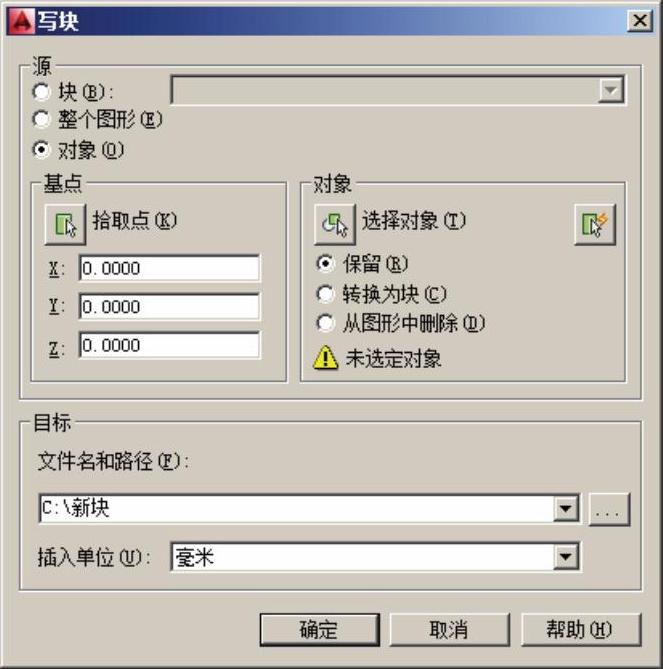

图5-28 “写块”对话框

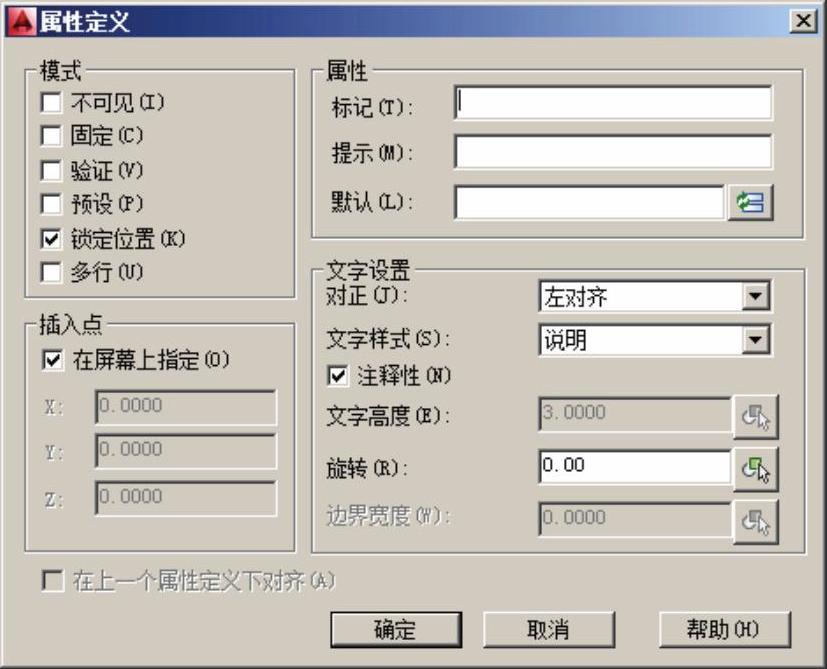

图5-29 “属性定义”对话框

“属性定义”对话框选项说明如下。

（1）“模式”选项组：确定属性的模式。

●“不可见”复选框：指定插入块时显示属性值，勾选后属性值在图中不显示出来。

●“固定”复选框：在插入块时赋予属性固定值，在插入图块时系统不再提示输入属性值。(www.daowen.com)

●“验证”复选框：在插入块时，提示验证属性值是否正确。

●“预设”复选框：插入包含预设属性值的块时，将属性设定为默认值，而不再提示输入属性值。

●“锁定位置”复选框：锁定块参照中属性的位置。解锁后，属性可以相对于使用夹点编辑的块的其他部分移动，并且可以调整多行文字属性的大小。值得注意的是，在动态块中，由于属性的位置包括在动作的选择集中，因此必须将其锁定。

●“多行”复选框：指定属性值可以包含多行文字。选定此选项后，可以指定属性的边界宽度。

（2）“属性”选项组：用于设置属性值。

●“标记”文本框：指定属性标记。属性标记的作用是在图形中标识属性。标记可以包含除空格或叹号（!）之外的任何字符。小写字母会自动转换为大写字母。

●“提示”文本框：指定在插入包含该属性定义的块时显示的提示。如果按〈Enter〉键，将作为提示使用属性标记。如果打开“常数”模式，将不显示此提示。

●“默认”文本框：指定默认属性值。当块插入至图形时，出现默认属性值。可以不用默认值。如果打开“常数”模式，将跳过本提示显示“属性值”提示。

（3）“插入点”选项组：确定属性文本的位置。

（4）“文字设置”选项组：设定属性文字的对正、样式、高度和旋转。

●“注释性”复选框：指定属性为注释性。如果块是注释性的，则属性将与块的方向相匹配。

（5）“在上一个属性定义下对齐”复选框：将属性标记直接置于之前定义的属性的下面。如果之前没有创建属性定义，则此选项不可用。
