创建表面粗糙度图块的实例和知识点

表面粗糙度在零件图中应用较多,可以将其创建成图块,每次使用只需要插入图块,使用起来非常方便。由于选取线宽不同,表面粗糙度符号的尺寸也有所不同,下面以线宽为0.5mm,文字高度为3.5mm为例,其中表面使用去除材料方法的图形及其尺寸如图5-17所示。

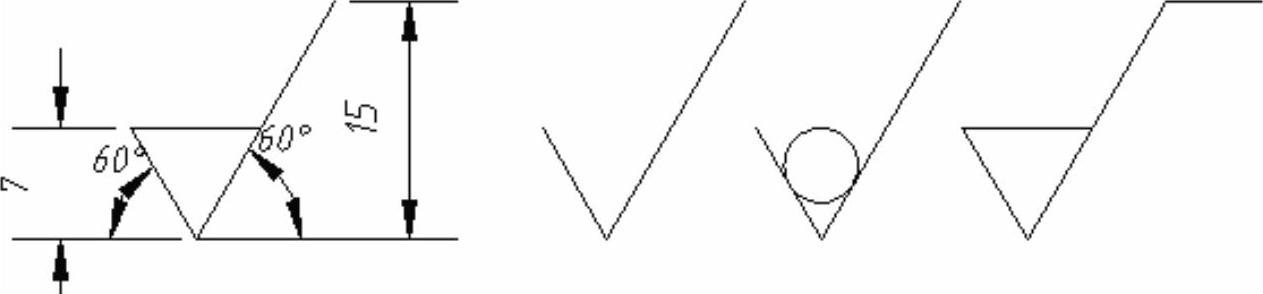

图5-17 表面粗糙度符号

【思路分析】

首先由直线把图形在图纸上绘制出来,如图5-18所示,然后把图形转换成块,如图5-19所示,并保存图块为dwg格式,最后在另外的图纸中插入图块。


图5-18 绘制表面粗糙度符号图形

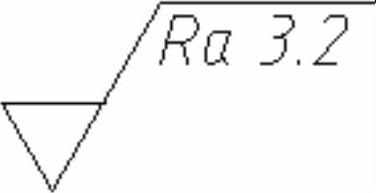

图5-19 定义属性并转换为图块

【光盘文件】

978-7-111-49664-9-Chapter05-30.jpg——参见附带光盘中的“END\Ch5\5-2.dwg”文件。

978-7-111-49664-9-Chapter05-31.jpg——参见附带光盘中的“AVI\Ch5\5-2.avi”文件。

【操作步骤】

1)打开第3章“应用1”中保存好的文件“图层样板.dwt”,文件继承了“应用1”中设置好的图层特性。

2)将“标注”设置为当前层,单击“绘图”工具栏中“直线”按钮,按照图5-17所示的尺寸,绘制出表面粗糙度符号图形,结果如图5-20所示。


图5-20 表面粗糙度符号图形

3)将“文字”设置为当前层,单击“块定义”工具栏中“定义属性”978-7-111-49664-9-Chapter05-33.jpg按钮,或者在命令行输入ATTDEF命令,系统弹出“属性定义”对话框,设置好相关选项,其中模式为“验证”,插入点为表面粗糙度符号水平中点,确认后退出,操作过程如图5-21所示。

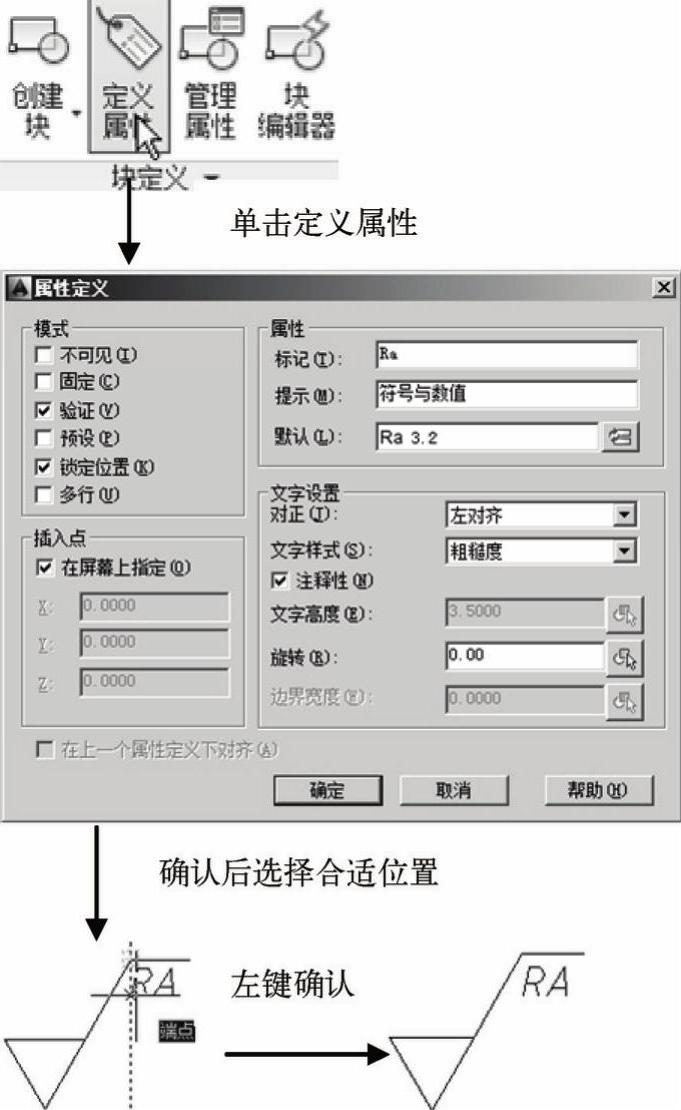

图5-21 定义图块属性

4)单击“块定义”工具栏中“创建块”978-7-111-49664-9-Chapter05-35.jpg按钮,或者在命令行输入BLOCK命令,系统弹出“块定义”对话框,如图5-22所示。拾取上面图形下尖点为基点,以上面图形为对象,输入图块名称并指定路径,确认后退出,转换后的图块如图5-19所示。

5)单击“块定义”工具栏中“插入块”978-7-111-49664-9-Chapter05-36.jpg按钮,或者在命令行输入INSERT命令,弹出“插入”对话框,如图5-23所示。在名称下拉条项目中找到刚才定义的图块,在屏幕上指定插入点和旋转角度,将该图块插入到适当的位置,这时命令行会提示输入属性,并要求验证属性值,此时输入表面粗糙度符号与数值,完成了一个表面粗糙度的标注。

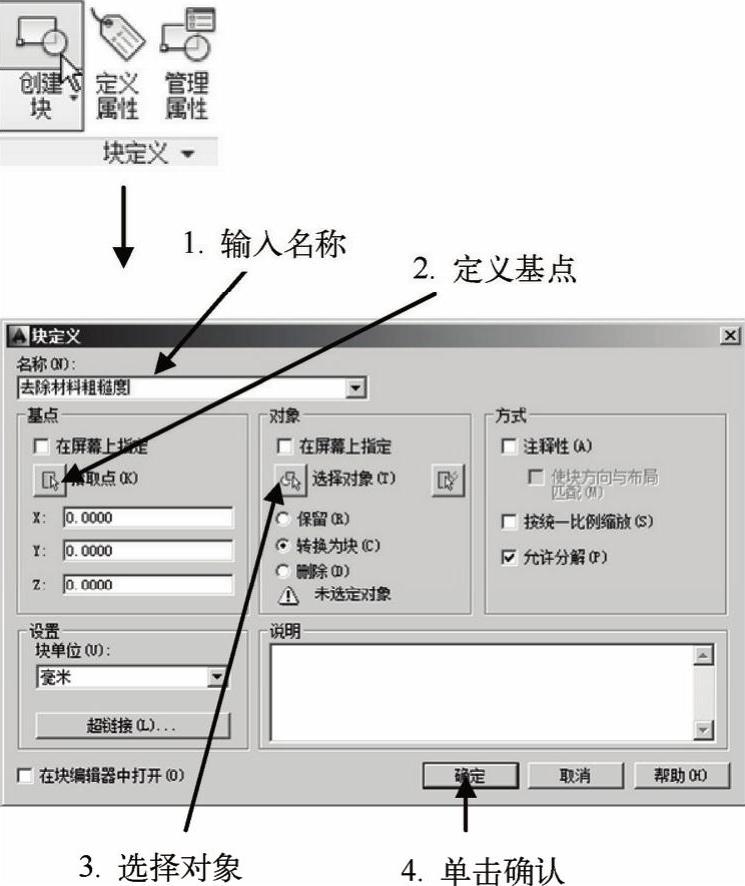

图5-22 定义图块

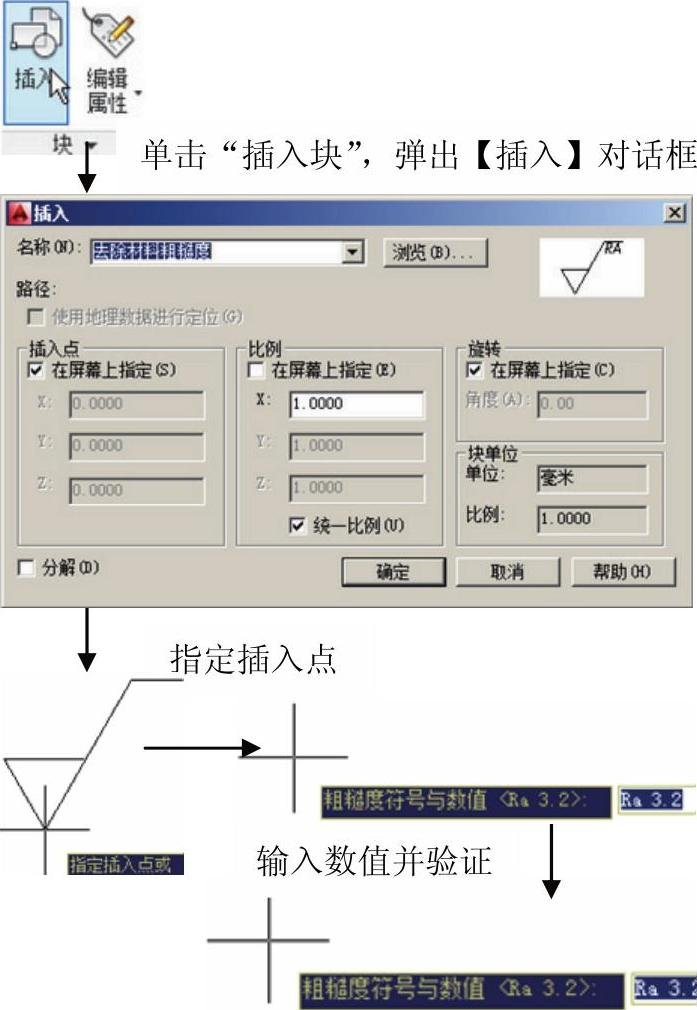

图5-23 插入带属性块

6)重复上述1)~5)操作,绘制出图5-17中另外两个表面粗糙度符号。

7)单击“块定义”工具栏中“写块”按钮,或者在命令行输入WBLOCK978-7-111-49664-9-Chapter05-39.jpg命令,系统弹出“写块”对话框,如图5-24所示。在源项目条选择块,在下拉菜单中选择刚才定义的块,编辑好所需的保存路径,重复四次操作,保存好图块。

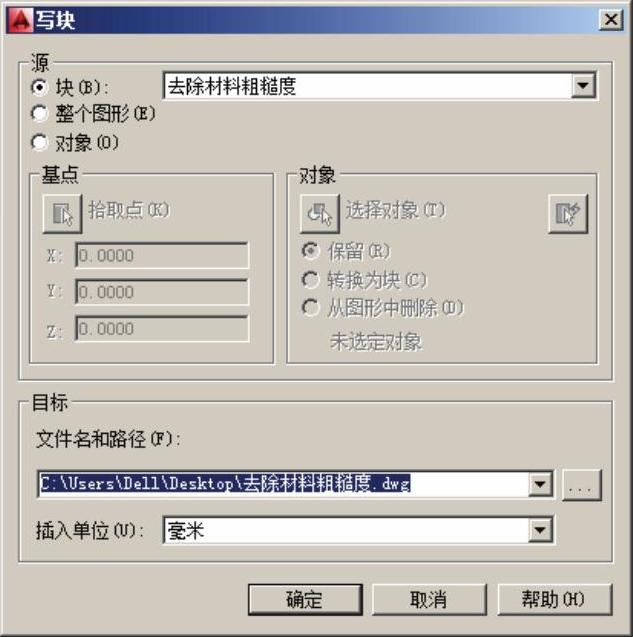

图5-24 写块
