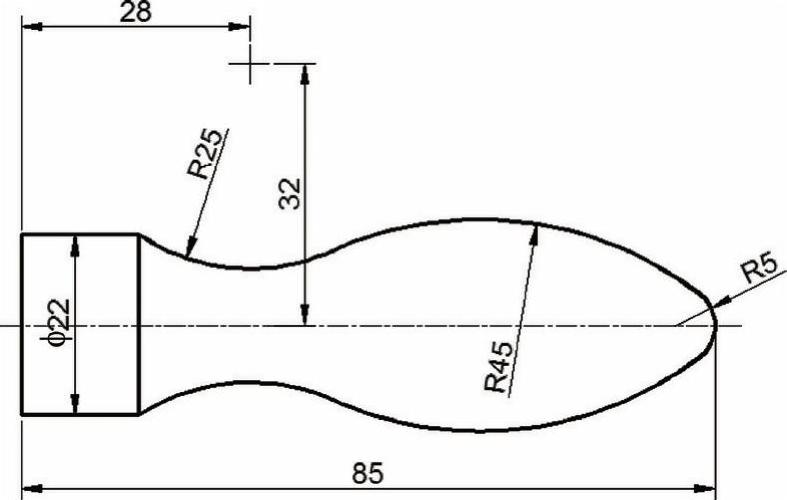

图形为一个手柄，其结构尺寸如图4-155所示。

图4-155 实例图形四

【思路分析】

图形主要是由圆弧构成，并且对称分布，难点在于圆心的确定，因此绘制的第一步要先定位圆心，可以通过偏移命令来实现，如图4-156所示；第二步，绘制圆和线段，如图4-157所示；第三步，修剪图形，如图4-158所示；最后使用镜像命令将图形绘制完整，如图4-159所示。

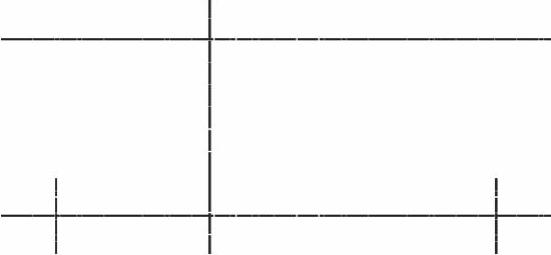

图4-156 绘制中心线

图4-157 绘制圆和线段

图4-158 修剪图形

图4-159 镜像并修剪图形

【光盘文件】

——参见附带光盘中的“END\Ch4\4-4-1.dwg”文件。

——参见附带光盘中的“AVI\Ch4\4-4-1.avi”文件。

【操作步骤】

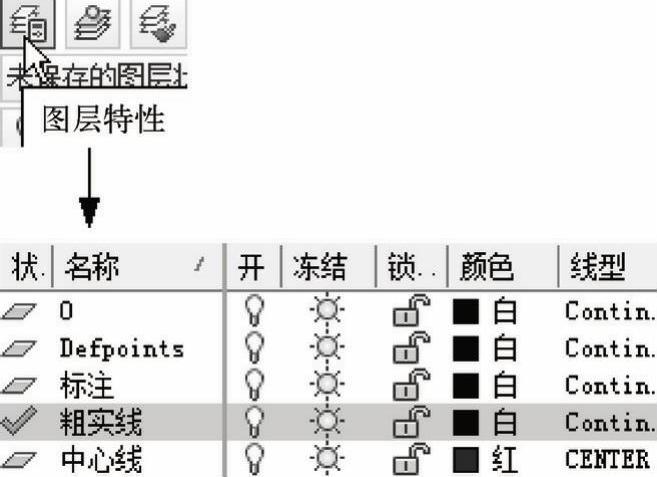

1）单击“图层特性”按钮，新建图层，如图4-160所示。

图4-160 新建图层

2）单击“图层”下拉列表，单击选择“中心线”图层为当前图层。按下键盘上的〈F8〉键，进入正交模式。

3）选择“直线”命令，绘制一段长为100的水平中心线。

4）继续“直线”命令，在水平中心线右端的某一位置绘制一段垂直中心线，长度自定，绘制完成后如图4-161所示。

图4-161 绘制中心线

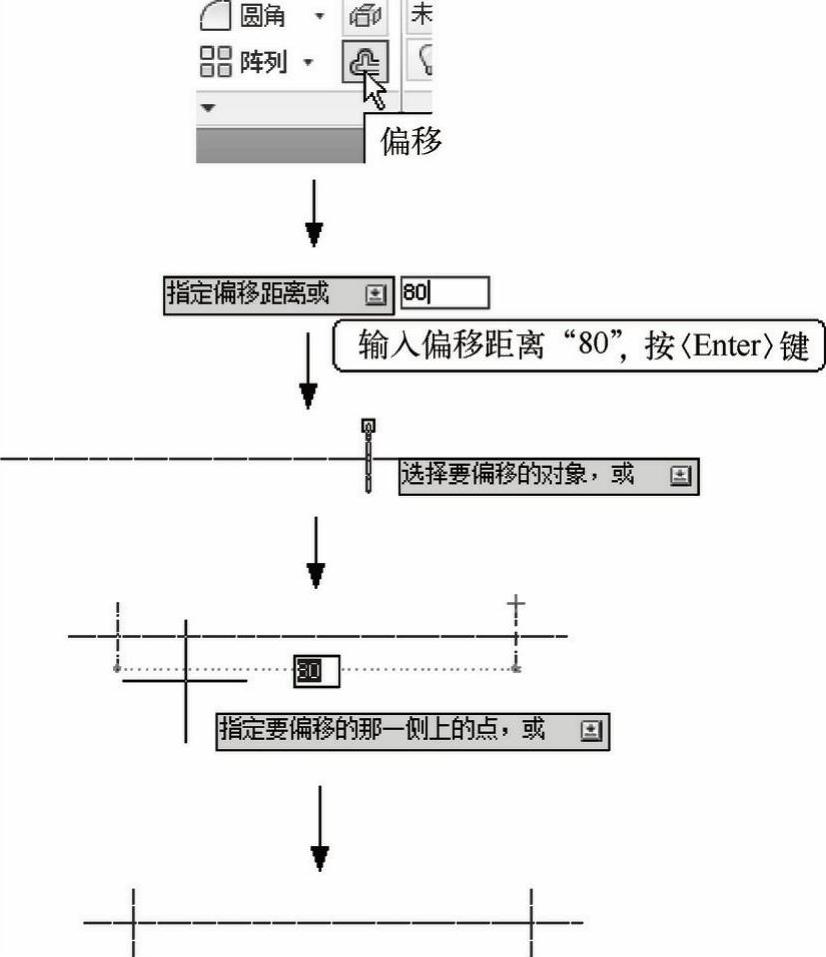

5）选择“偏移”命令，系统提示“指定偏移距离或”，输入偏移距离80，按〈Enter〉键；系统提示“选择要偏移的对象，或”，选择刚才绘制的垂直中心线；系统提示“指定要偏移的那一侧上的点，或”，在垂直中心线的左侧单击鼠标左键；最后，按下〈Enter〉键或空格键，结束命令，如图4-162所示。

6）继续偏移命令。设置偏移距离为32，偏移对象为水平中心线，偏移方向为源对象的上方，偏移完成后如图4-163所示。

图4-162 偏移垂直中心线

(www.daowen.com)

图4-163 偏移水平中心线

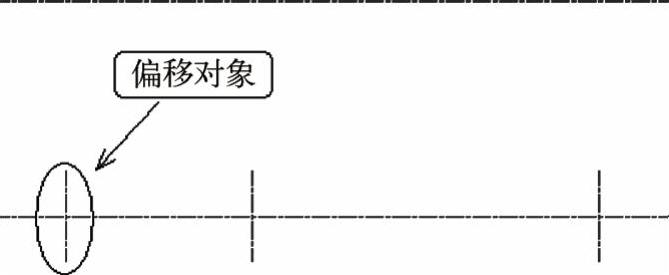

7）继续偏移命令。偏移距离为28，偏移对象为左侧垂直中心线，偏移方向为源对象的右方，偏移完成后如图4-164所示。

图4-164 偏移垂直中心线

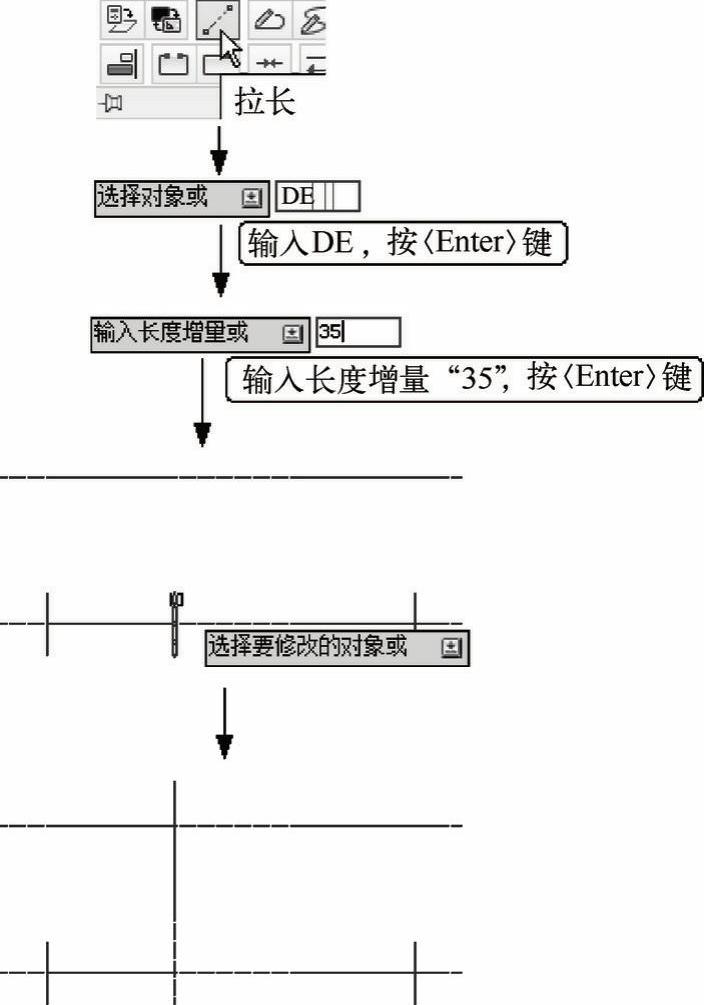

8）拉长垂直中心线，如图4-165所示。单击“修改”面板区的下拉按钮，选择“拉长”命令，系统提示“选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]”，输入DE，按〈Enter〉键；系统提示“输入长度增量或”，输入“35”，按〈Enter〉键；系统提示“选择要修改的对象或”，选择图中所指的垂直中心线。最后，按下〈Enter〉键，结束命令。

图4-165 拉长垂直中心线

9）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

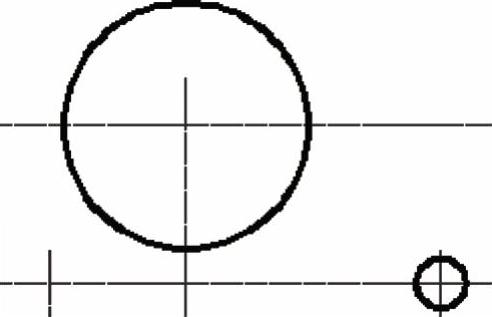

10）选择“圆命令”，绘制两个圆，绘制完成后如图4-166所示，大圆的半径为25，小圆半径为5。

图4-166 绘制圆

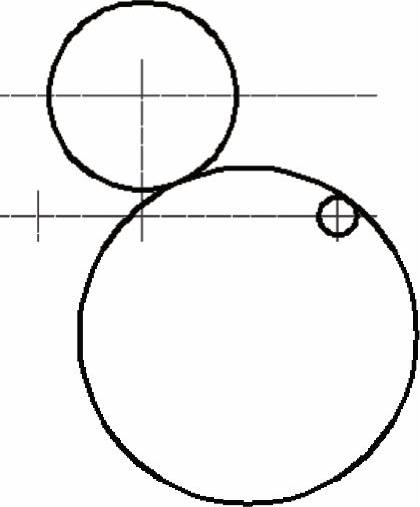

11）选择“相切，相切，半径”的“圆”命令，分别与上一步绘制的两个圆相切，半径为45，绘制完成后如图4-167所示。绘制时一定要注意“切点”的位置选择。

图4-167 绘制相切圆

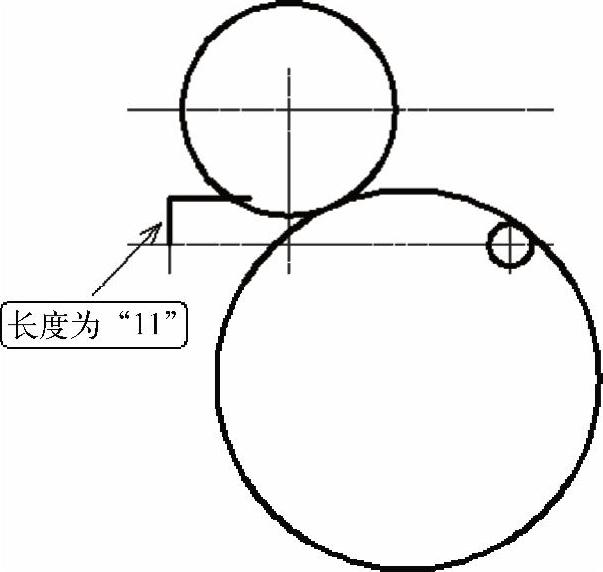

12）选择“直线”命令，以左侧第一段垂直中心线与水平中心线的交点为第一点，线段长度为11，绘制线段；然后继续“直线”命令，以上一步绘制的线段终点为第一点，长度自定，要保证与半径为25的圆相交，绘制完成后如图4-168所示。

图4-168 绘制直线

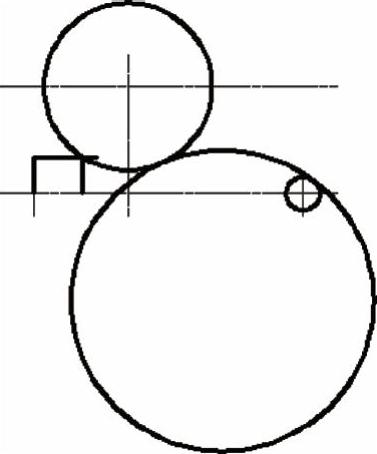

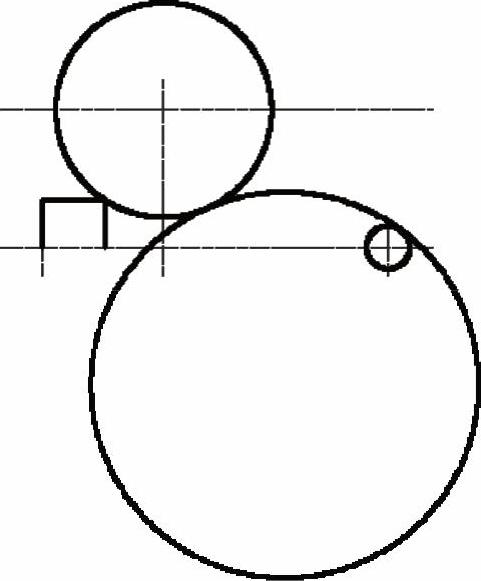

13）继续“直线”命令，以上一步绘制的水平线段和半径为25的圆的交点为直线第一点，线段长度为11，绘制直线，绘制完成后如图4-169所示。

图4-169 绘制直线

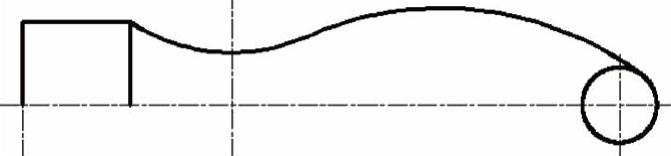

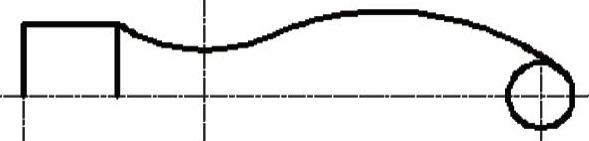

14）修剪图形。使用“修剪”命令对绘制的图形进行修剪，完成后如图4-170所示。

图4-170 修剪图形

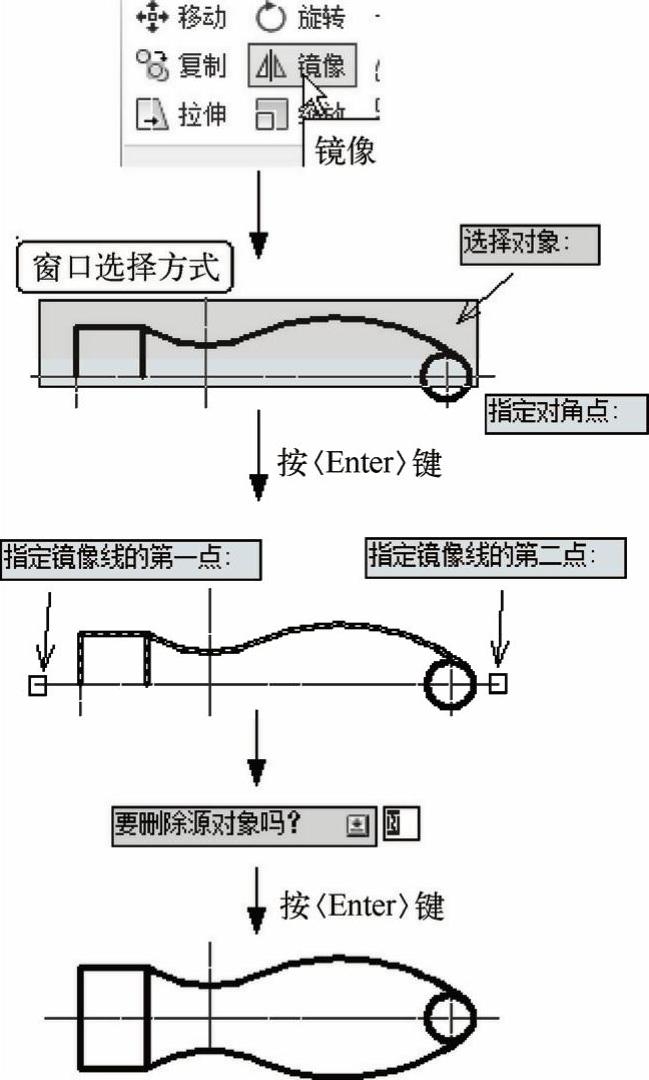

图4-171 镜像图形

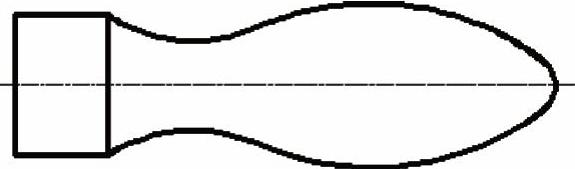

15）镜像图形，如图4-171所示。选择“镜像”命令，系统提示“选择对象”，选择图4-171中所指部分，按〈Enter〉键；系统提示“指定镜像线第一点”，使用对象捕捉功能指定水平中心线左端点为第一点；系统提示“指定镜像线第二点”，指定水平中心线右端点；系统提示“要删除源对象吗？”，直接按〈Enter〉键，选择默认方式，即“否”。

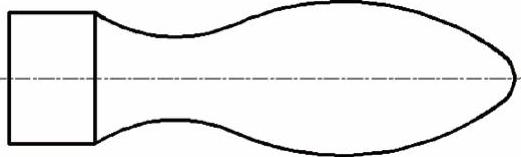

16）修剪图形，对图形右端的半径为5的圆进行修剪。将辅助绘制的中心线删除，即可完成图形的所有绘制，如图4-172所示。

图4-172 绘制完成图
