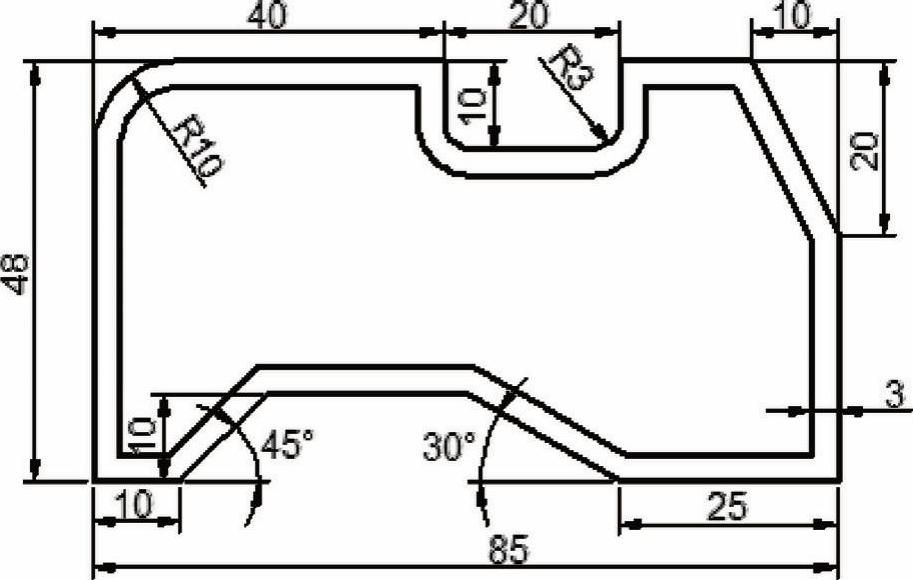

图形的结构和尺寸如图4-136所示。
图4-136 实例图形二
【思路分析】
图形由基本的直线、圆角和倒角构成，可先忽略圆角和倒角将图形绘制出来，如图4-137所示，再倒圆角和倒角，如图4-138所示，最后使用偏移命令绘制图形内框部分，如图4-139所示。
图4-137 绘制图形外框部分

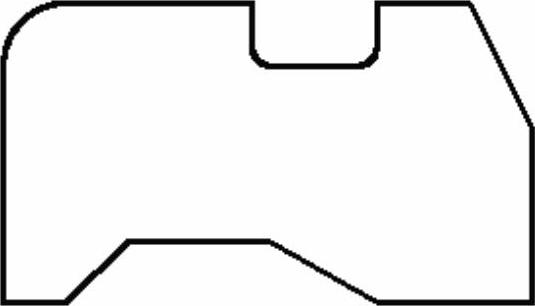

图4-138 倒圆角和倒角
图4-139 偏移绘制内框
【光盘文件】
——参见附带光盘中的“END\Ch4\4-3-2.dwg”文件。
——参见附带光盘中的“AVI\Ch4\4-3-2.avi”文件。
【操作步骤】
1）单击“图层特性”
按钮，新建图层，如图4-140所示。
图4-140 新建图层
2）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。按下键盘上的〈F8〉键，进入正交模式。
3）选择“多段线”
命令，系统提示“指定起点”，在绘图区任意位置单击鼠标左键；系统提示“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]”，移动光标指定垂直向上的方向，输入线段长度“48”，按〈Enter〉键，如图4-141所示。
命令仍在继续，系统提示“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]”，移动光标指定水平向右的方向，输入线段长度“40”，按〈Enter〉键，如图4-142所示。

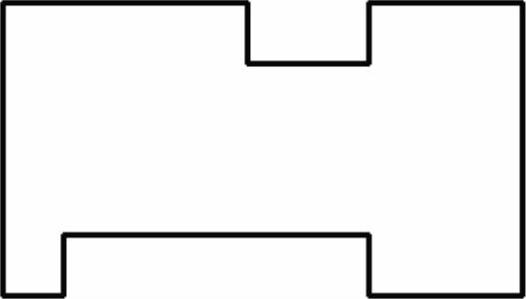

命令仍在继续，使用相同的方法，用光标指定线段方向，直接输入线段长度，最后绘制出图形的外框部分，最后按〈Enter〉键，结束命令。图形完成如图4-143所示。
图4-141 多段线命令
图4-142 多段线命令

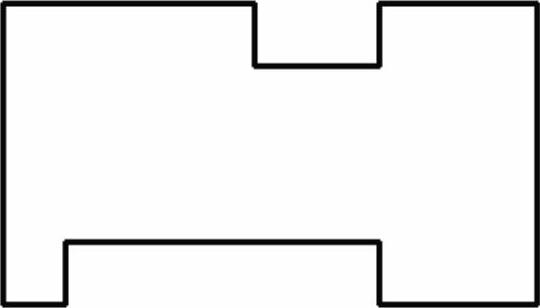

图4-143 图形外框完成图

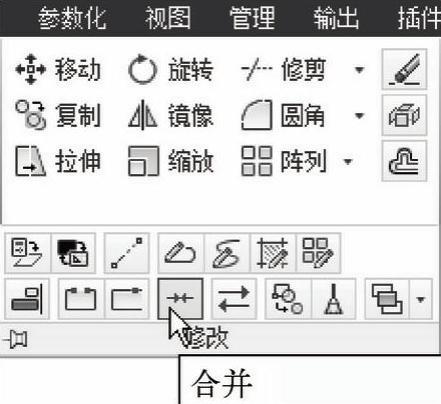

需要注意的是，使用“多段线”命令一次性将图形外框绘制出来，图形是一个整体的，而不是多段独立的线段组成的，这是为了方便后面使用“偏移”命令绘制出图形的内框。如果没有一次性将图形绘制完成，也可以单击“修改”面板下拉按钮，选择“合并”
命令（见图4-144）将所有独立的线段合并为一个整体。
图4-144 合并命令(www.daowen.com)

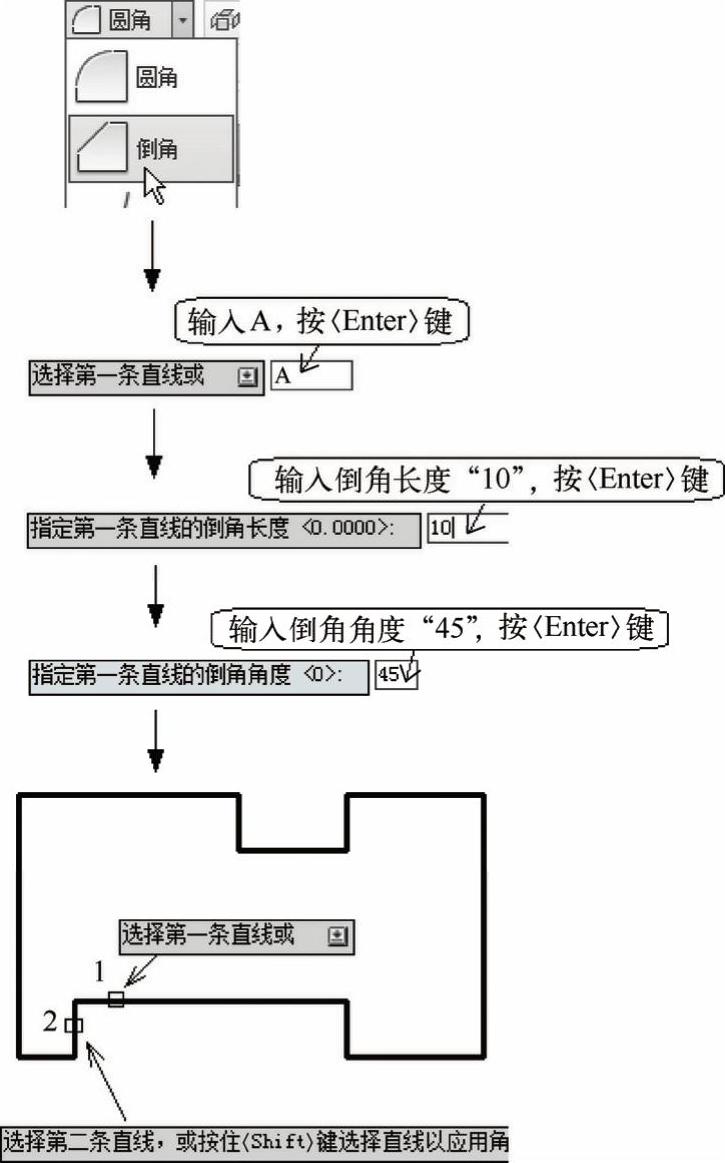

4）选择倒角命令，系统提示“选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]”，输入A，按〈Enter〉键；系统提示“指定第一条直线的倒角长度”，输入“10”，按〈Enter〉键，系统提示“指定第一条直线的倒角角度”，输入“45”，按〈Enter〉键；然后分别选中图4-145中的1、2所指的位置。
图4-145 倒角

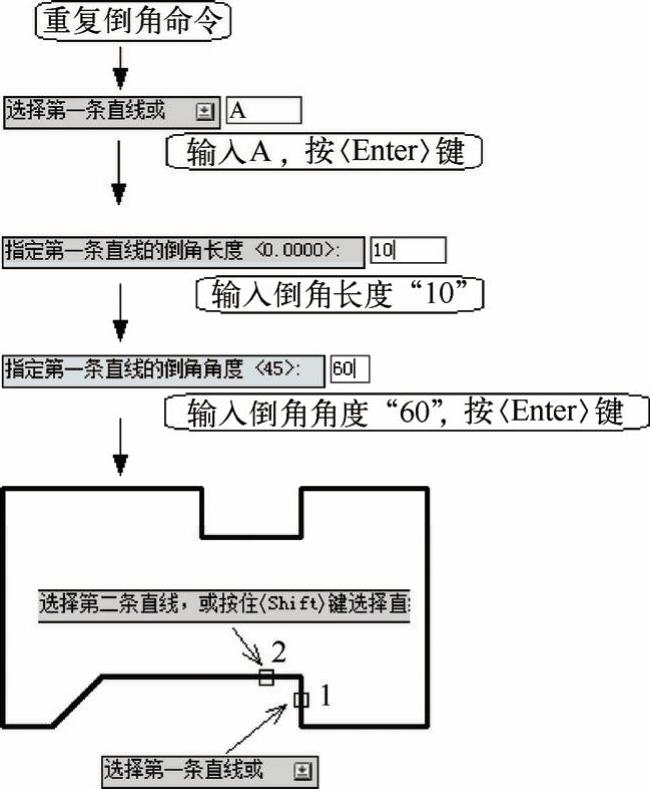

5）继续倒角。重复“倒角”命令；输入A，按〈Enter〉键，设置倒角距离和角度；系统提示“指定第一条直线的倒角长度”，输入“10”，按〈Enter〉键；系统提示“指定第一条直线的倒角角度”，输入“60”，按〈Enter〉键；然后分别选中图4-146中的1、2所指位置。
图4-146 倒角

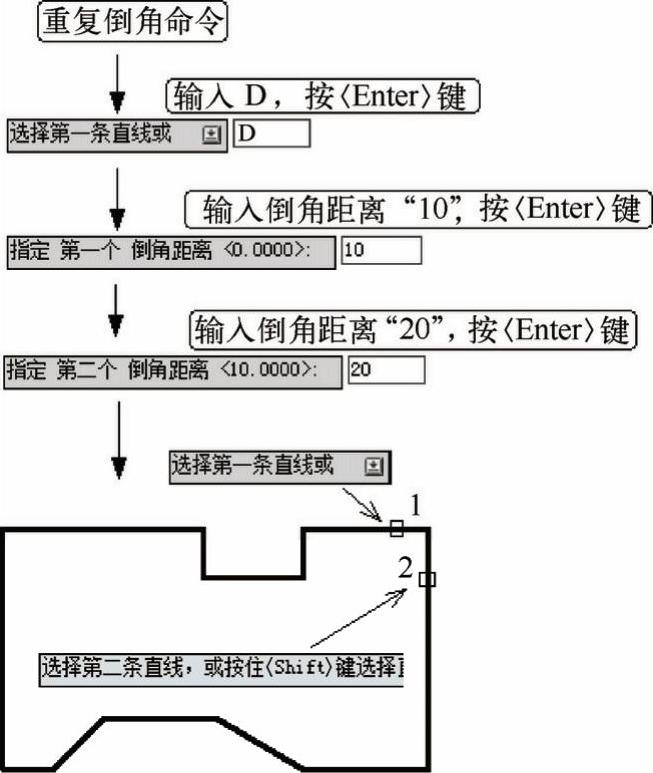

6）重复倒角命令。输入D，按〈Enter〉键，设置倒角两条边的距离；系统提示“指定第一个倒角距离”，输入“10”，按〈Enter〉键；系统提示“指定第一个倒角距离”，输入“20”，按〈Enter〉键；然后分别选中图4-147中的1、2所指位置。
图4-147 倒角

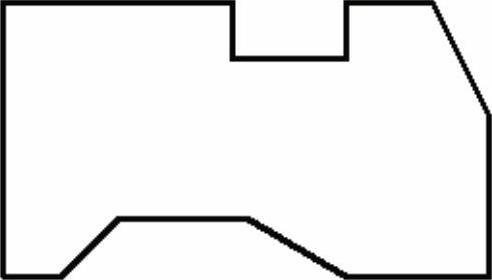

所有的倒角完成后，图形如图4-148所示。
图4-148 倒角完成图

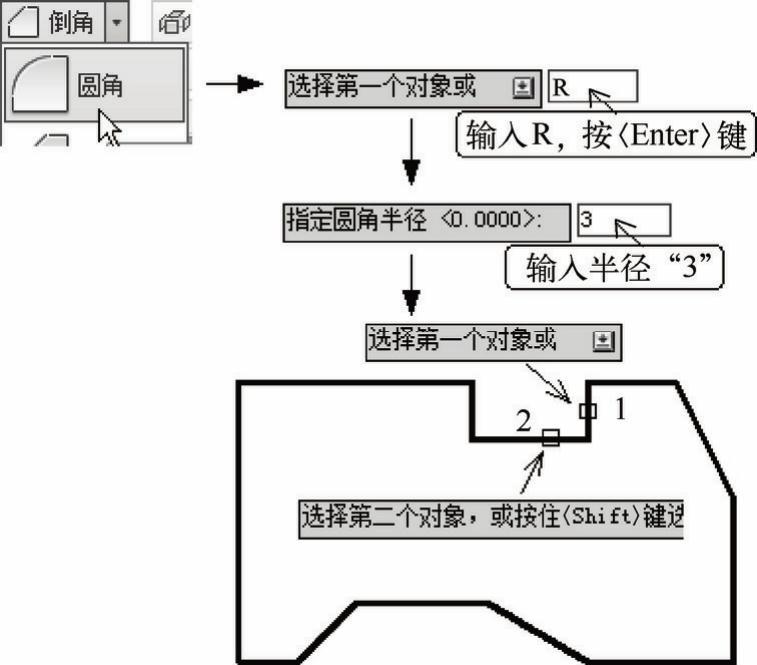

7）倒圆角。选择“圆角”
，根据系统提示，将圆角半径设置为3，选择的倒角边分别为图4-149中的1、2所指。
图4-149 倒圆角

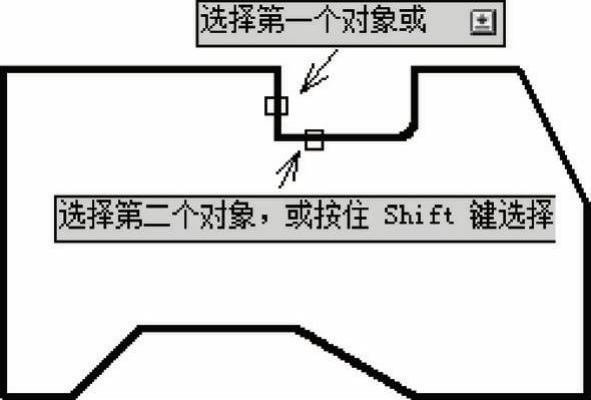

8）继续倒圆角。直接选择倒圆角边，选择对象如图4-150所示。
图4-150 倒圆角

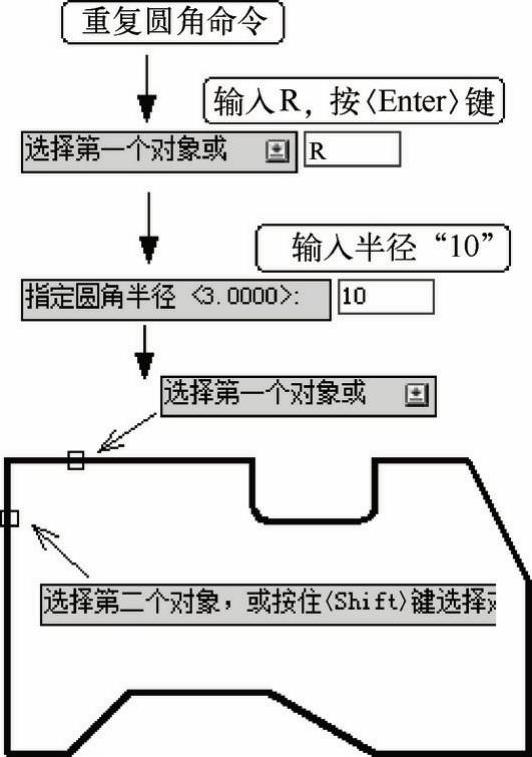

9）继续倒圆角。将圆角半径设置为“10”，然后选择倒圆角边，如图4-151所示。
图4-151 倒圆角

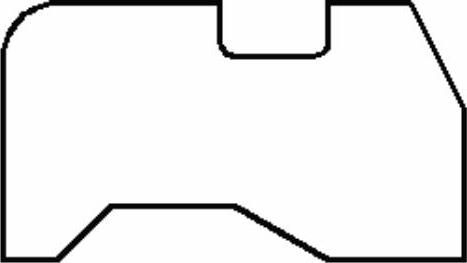

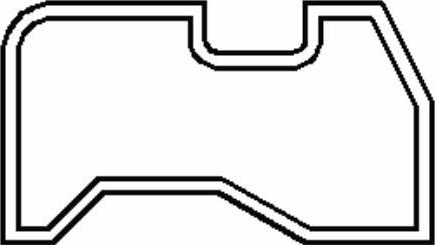

圆角命令完成后，如图4-152所示。
图4-152 倒圆角完成图

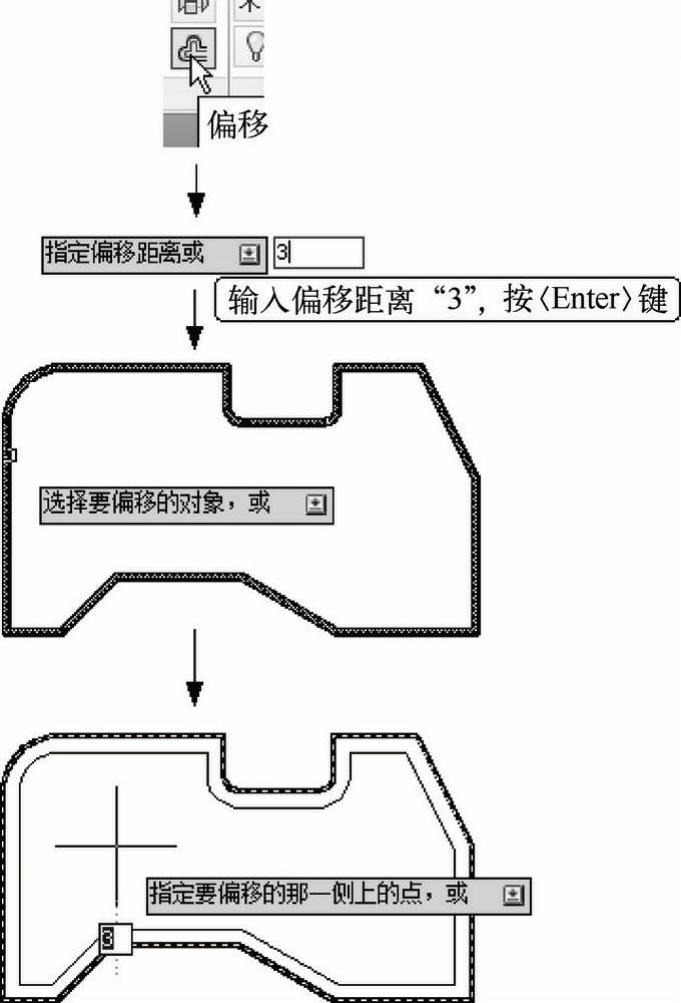

10）选择偏移命令。在使用偏移命令之前，要保证图形的所有线段都是一个整体，这样图形的内框可以一次偏移完成，否则需要多次修改，增加绘图工作量；系统提示“指定偏移距离或”，输入“3”，按〈Enter〉键；系统提示“选择要偏移的对象或”，由于图形是一个整体，直接单击选择图形；在图形的内部任意位置单击左键，指定偏移方向，如图4-153所示。
图4-153 偏移图形

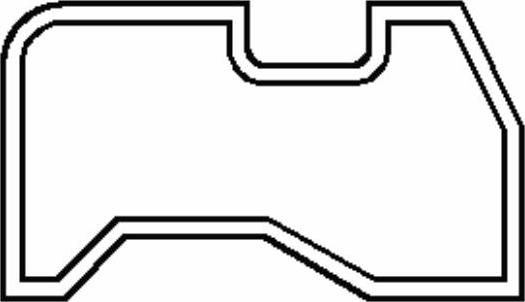

偏移命令完成后，图形绘制完成，如图4-154所示。
图4-154 图形绘制完成图
