绘制实例图形一:应用优化

图形的结构和尺寸如图4-117所示。

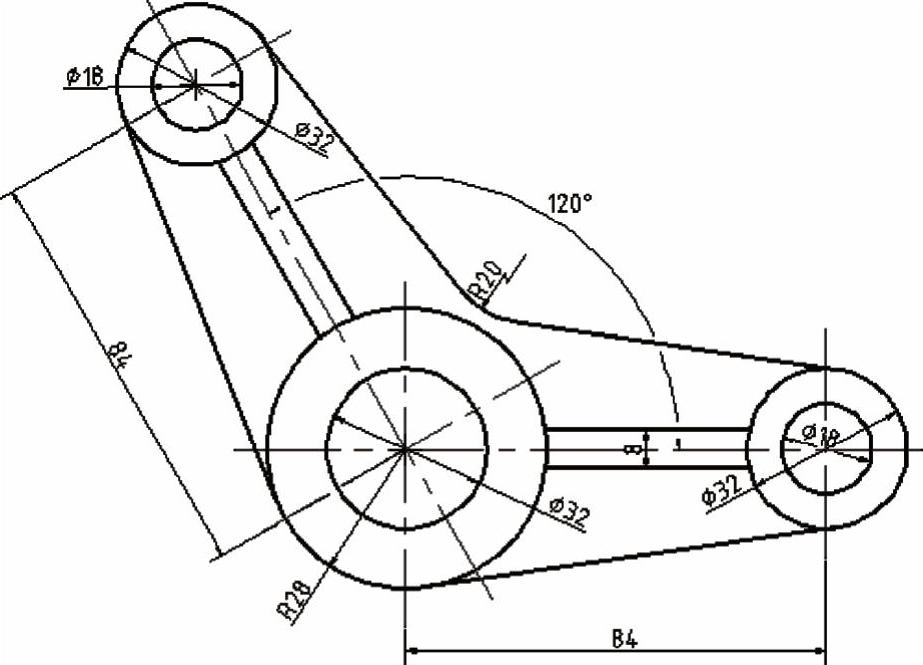

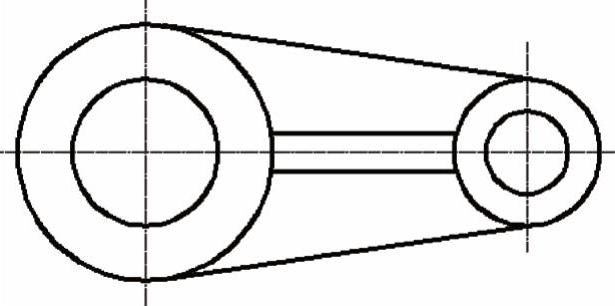

图4-117 实例图形一

【思路分析】

以中间圆为中心,将图形拆成两部分,两部分的图形相同,因此,可将左半部看成由右半部分旋转而成。绘制时,可先绘制水平部分,然后,使用旋转命令绘制左半部分,如图4-118~图4-121所示。


图4-118 绘制中心线与圆


图4-119 绘制水平部分


图4-120 旋转图形


图4-121 整理图形

【光盘文件】

978-7-111-49664-9-Chapter04-201.jpg——参见附带光盘中的“END\Ch4\4-3-l.dwg”文件。

978-7-111-49664-9-Chapter04-202.jpg——参见附带光盘中的“AVI\Ch4\4-3-1.avi”文件。

1)单击“图层特性”978-7-111-49664-9-Chapter04-203.jpg按钮,新建图层,如图4-122所示。

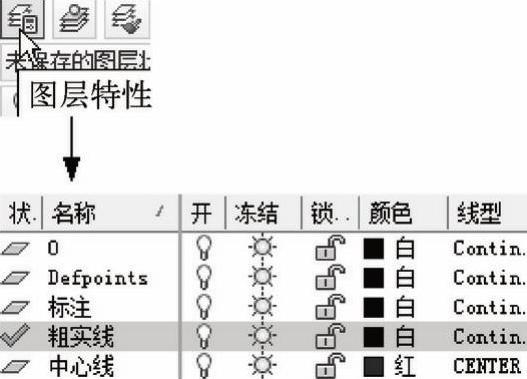

图4-122 新建图层

2)单击“图层”下拉列表,单击选择“中心线”图层为当前图层。

3)选择“直线”命令,绘制水平中心线,长度为“150”,接着,重复直线命令,绘制左侧垂直中心线,长度为“70”,绘制完成后如图4-123所示。

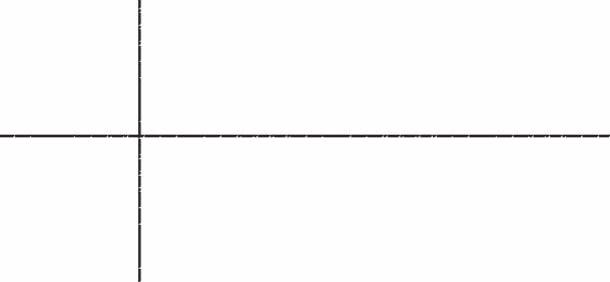

图4-123 绘制中心线

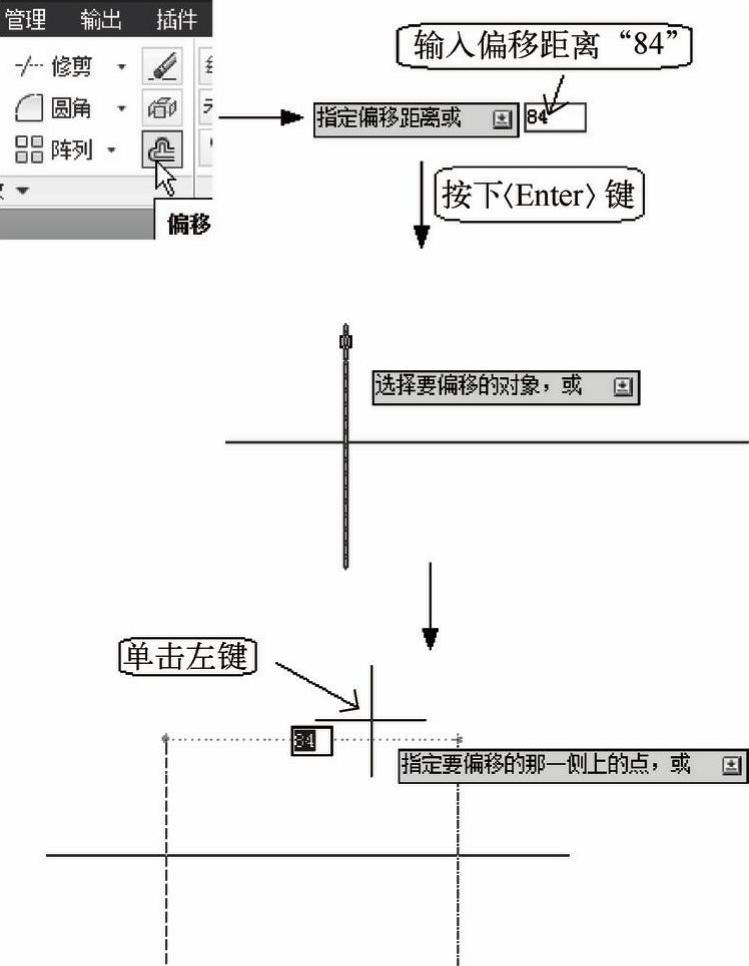

4)偏移中心线,如图4-124所示。选择“偏移”978-7-111-49664-9-Chapter04-206.jpg命令,系统提示“指定偏移距离或”,输入偏移距离“84”,按〈Enter〉键;系统提示“选择要偏移的对象或”,选中左侧中心线;系统提示“指定要偏移的那一侧上的点或”,在图形右侧任意位置单击左键,按〈Enter〉键,完成右侧中心线的绘制。

5)单击“图层”下拉列表,单击选择“粗实线”图层为当前图层。

6)选择“圆”命令,绘制两对同心圆,圆心为两条垂直中心线和水平中心线的交点,根据图4-117所示的尺寸,绘制完成如图4-125所示。

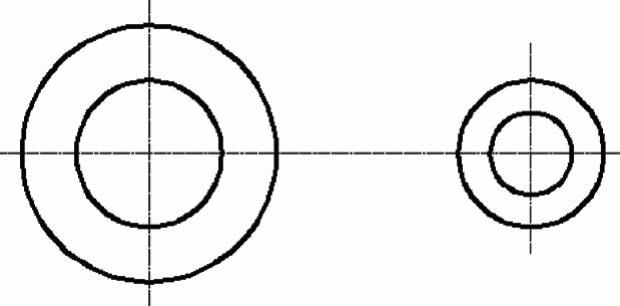

图4-124 偏移中心线

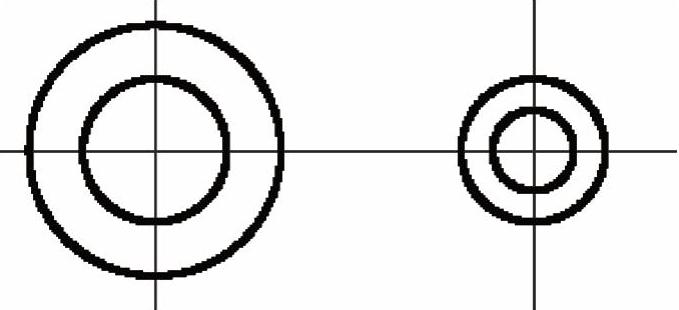

图4-125 绘制圆(www.daowen.com)

7)绘制两对圆之间的切线;选择“直线”命令,使用〈Ctrl〉键或〈Shift〉键和鼠标右键”,选择“切点”选项,绘制完成后如图4-126所示。

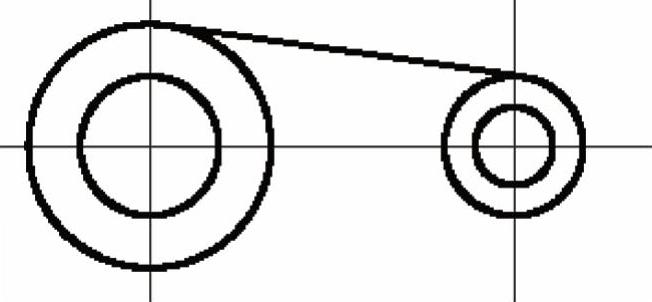

图4-126 绘制切线

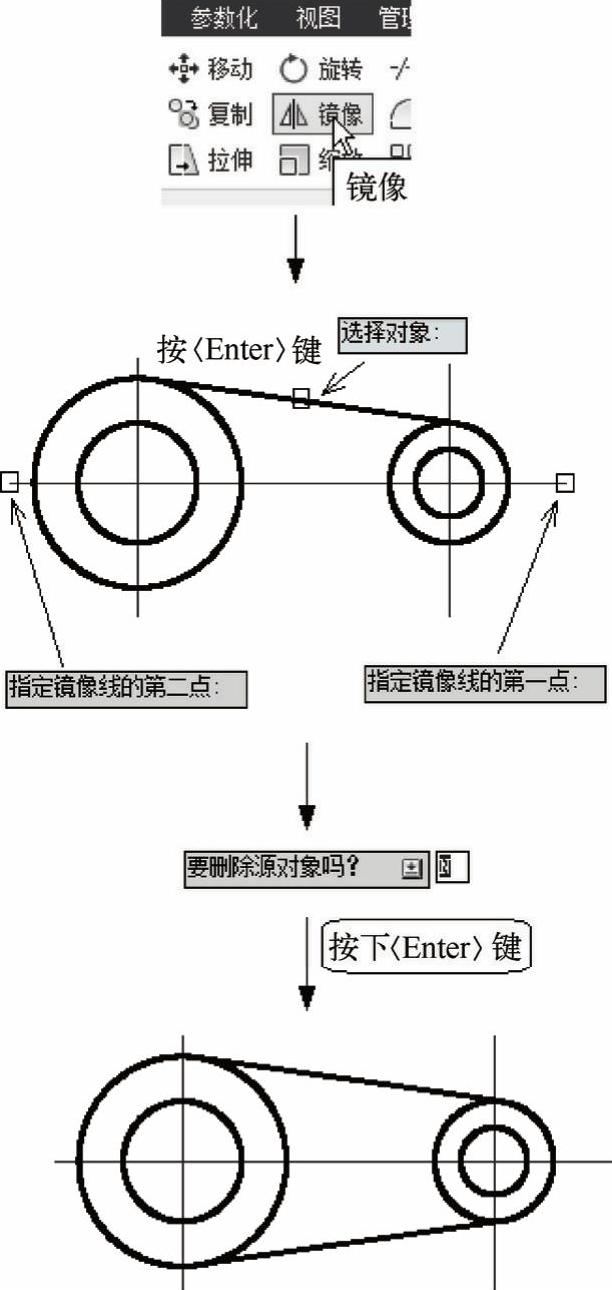

8)镜像切线,如图4-127所示。由于两条切线关于水平中心线对称,可使用镜像命令绘制另一条切线。选择“镜像”978-7-111-49664-9-Chapter04-210.jpg命令,系统提示“选择对象”,选择切线,按〈Enter〉键;系统提示“指定镜像线第一点”,使用对象捕捉功能指定水平中心线左端点为第一点;系统提示“指定镜像线第二点”,指定水平中心线右端点。系统提示“要删除源对象吗?”,直接按〈Enter〉键,选择默认方式。


图4-127 镜像切线

9)使用偏移命令绘制两对同心圆间的肋部分,如图4-128所示。选择“偏移”978-7-111-49664-9-Chapter04-212.jpg命令,系统提示“指定偏移距离或[通过(T)删除(E)图层(L)]”,输入L,按〈Enter〉键,在弹出的选项框中选择“当前”选项。系统提示“指定偏移距离或”,输入偏移距离4,按〈Enter〉键;系统提示“选择要偏移的对象或”,选中水平中心线;系统提示“指定要偏移的那一侧上的点或”,在水平中心线的上方任意位置单击左键;系统重复提示“选择要偏移的对象或”,选中水平中心线;系统提示“指定要偏移的那一侧上的点或”,在水平中心线的下方任意位置单击左键,按〈Enter〉键,结束偏移命令。

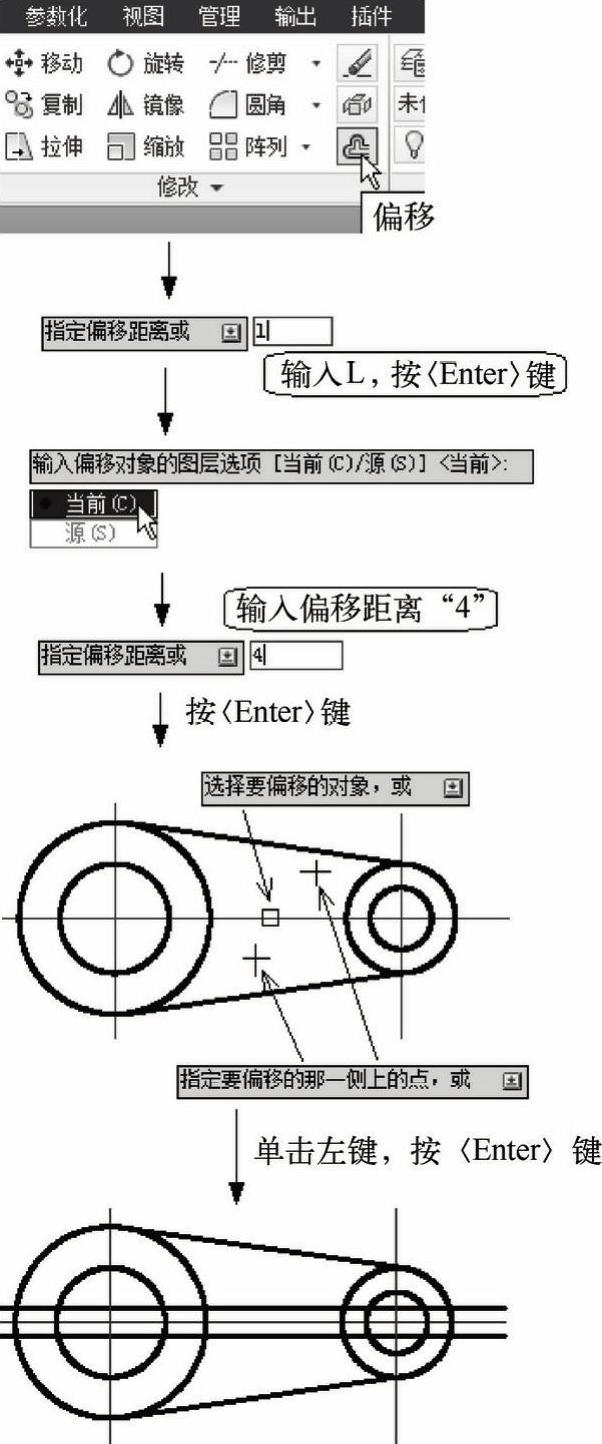

图4-128 偏移绘制肋部分

10)修剪肋,如图4-129所示。选择“修剪978-7-111-49664-9-Chapter04-214.jpg”命令,系统提示“选择对象或<全部选择>”,选择两对同心圆的外圆,按〈Enter〉键,系统提示“选择要修剪的对象,或按住〈Shift〉键选择要延伸的对象或”,选择需要修剪的肋部分的多余线段(按图4-129中所标顺序修剪),按〈Enter〉键,完成修剪。

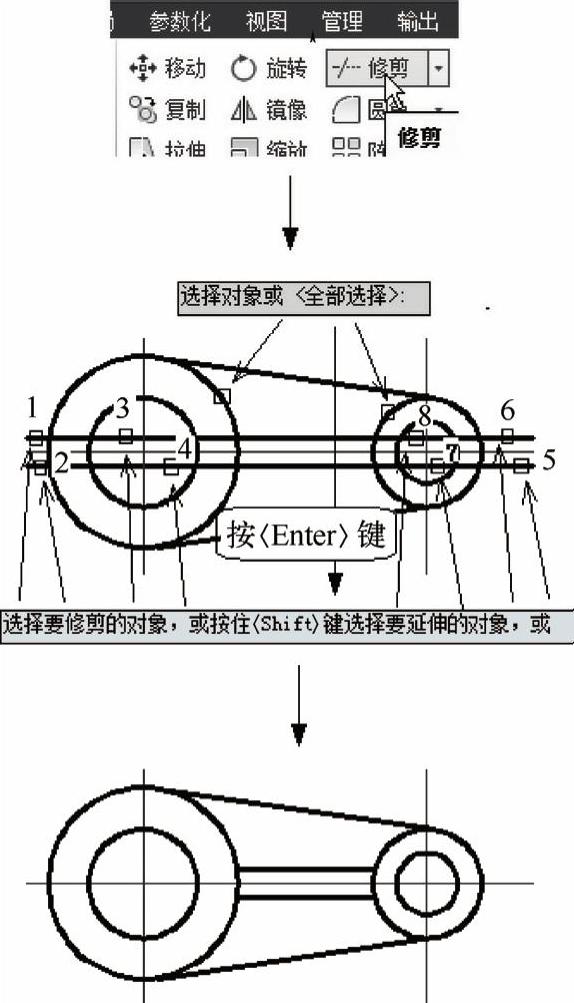

图4-129 修剪图形

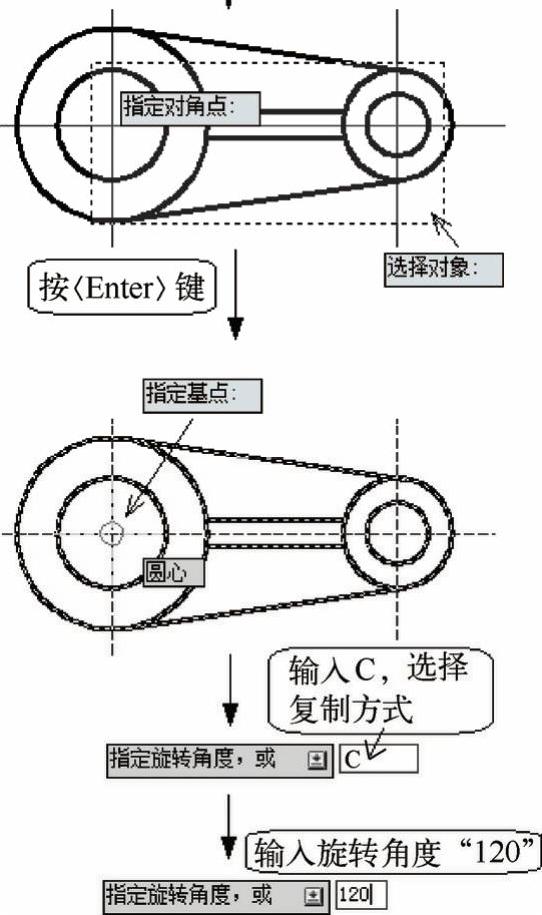

11)旋转图形。选择“旋转”978-7-111-49664-9-Chapter04-216.jpg,如图4-130所示。系统提示“选择对象”,使用“交叉选择”方式选中整个图形,按〈Enter〉键;系统提示“指定基点”,使用对象捕捉功能指定左侧中心线交点或左侧同心圆圆心为旋转基点;系统提示“指定旋转角度,或[复制(C)/参照(R)]”,输入C,选择复制方式;接着,输入旋转角度“120”,按〈Enter〉键,如图4-131所示。


图4-130 选择旋转命令

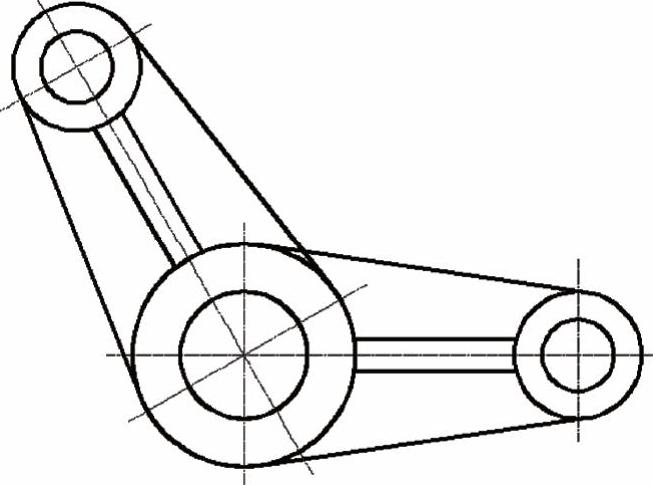

图4-131 旋转图形

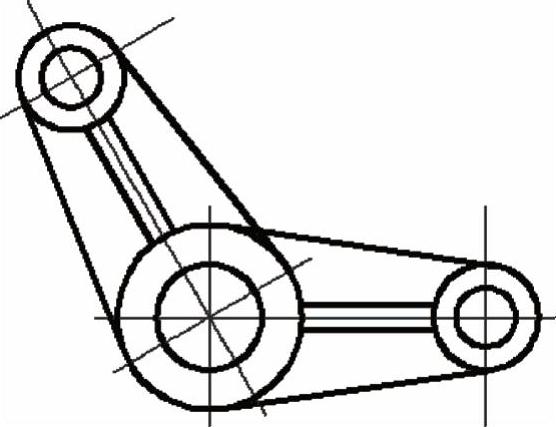

旋转完成后,图形如图4-132所示。

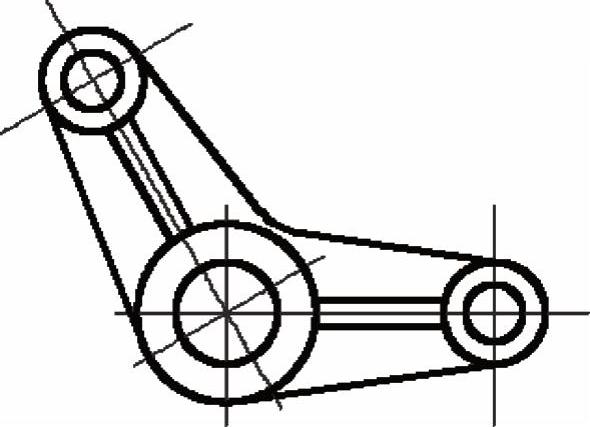

图4-132 旋转完成图形

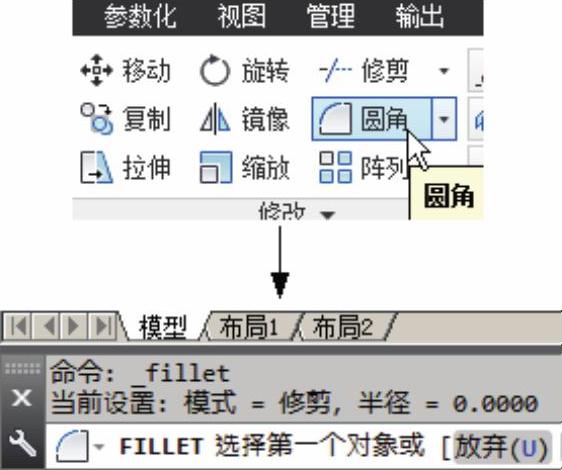

12)绘制连接圆弧。选择“圆角978-7-111-49664-9-Chapter04-220.jpg”命令,如图4-133所示。在系统命令行处,可以看到“圆角”命令的当前设置信息,并决定是否需要调整圆角命令的设置。


图4-133 选择圆角命令

当前圆角设置为“模式=修剪,半径=0.0000”;系统提示“选择第一个对象或[放弃(U)多段线(P)半径(R)修剪(T)多个(M)]”,输入R,按〈Enter〉键,系统提示“指定圆角半径”,输入半径“20”,按〈Enter〉键;系统提示“选择第一个对象或”,选择图4-134中的1所指的位置;系统提示“选择第二个对象,或按住〈Shift〉键选择对象以应用角点或”,选择图4-134中的2所指的位置。


图4-134 绘制圆角连接

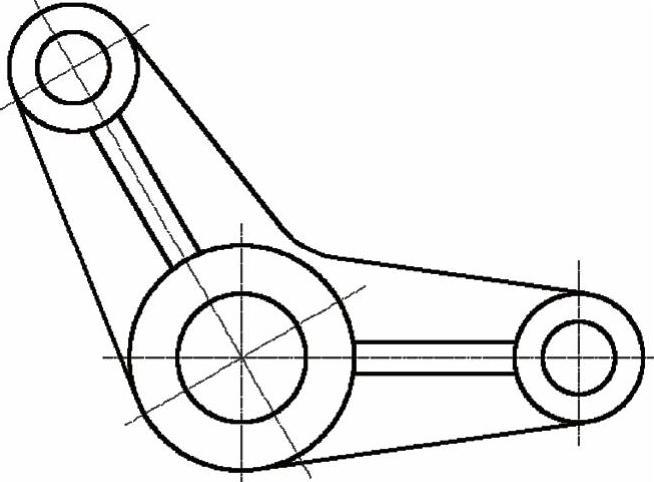

圆角命令完成后,便完成了图形所有的绘制,如图4-135所示。


图4-135 完成后的图形
