镜像命令对于创建对称对象非常有用，因为只需绘制一半对象，而不必绘制完整对象。执行镜像命令，要指定临时对称轴，可以在绘图窗口指定两点，其连线作为对称轴，然后选择是删除源对象还是保留源对象。
执行镜像命令的常用方式有以下几种。
●功能区：“默认”→“修改”→“镜像”
。
●命令：输入MIRROR或者MI。
●AutoCAD经典工作空间，菜单栏：“修改”→“镜像”。通过实例来讲解镜像命令的使用，如图4-94所示。

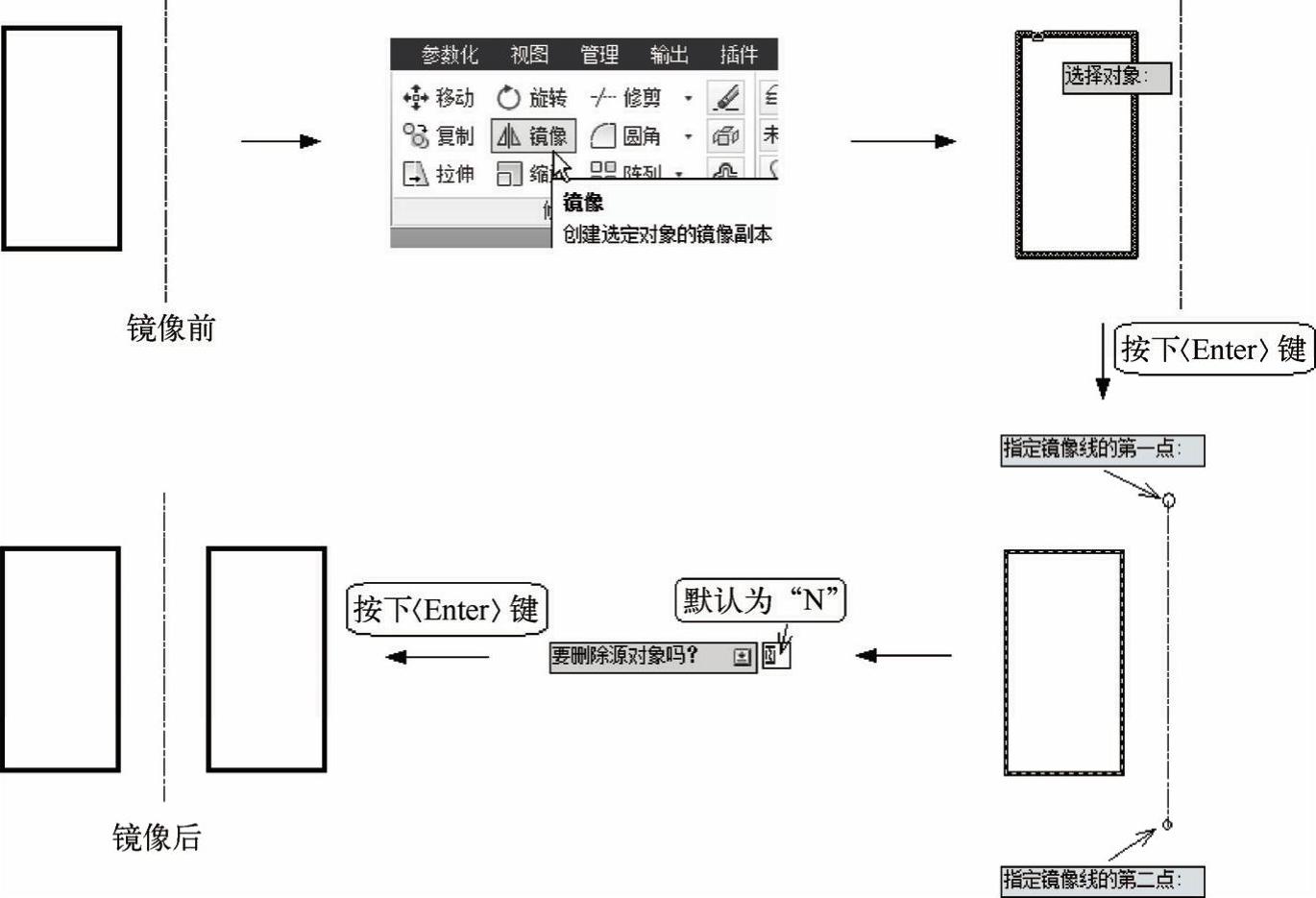

图4-94 镜像图形
1）在功能区“默认”选项卡中的“修改”面板区，单击“镜像”
按钮，系统提示“选择对象”，选择需要镜像的对象，按〈Enter〉键。
2）系统提示“指定镜像线的第一点”，使用对象捕捉功能指定中心线上端点为镜像线第一点。
3）系统提示“指定镜像线的第二点”，指定中心线下端点为镜像线第二点。(www.daowen.com)
4）系统提示“要删除源对象吗？[是（Y）否（N）]＜N＞”，系统默认为“N”，可直接按〈Enter〉键，完成镜像。
选项说明如下。
●删除源对象：“是（Y）”将图像镜像到图形中并删除源对象；“否（N）”将图像镜像
到图形中并保留源对象。
提示：
●镜像线是一条临时的参考线，镜像后不保留。
●默认情况下，MIRRTEXT系统变量为“0”，镜像文字对象时，不更改文字的方向。如果确实要反转文字，请将MIRRTEXI'系统变量设置为“1”。如图4-95所示。

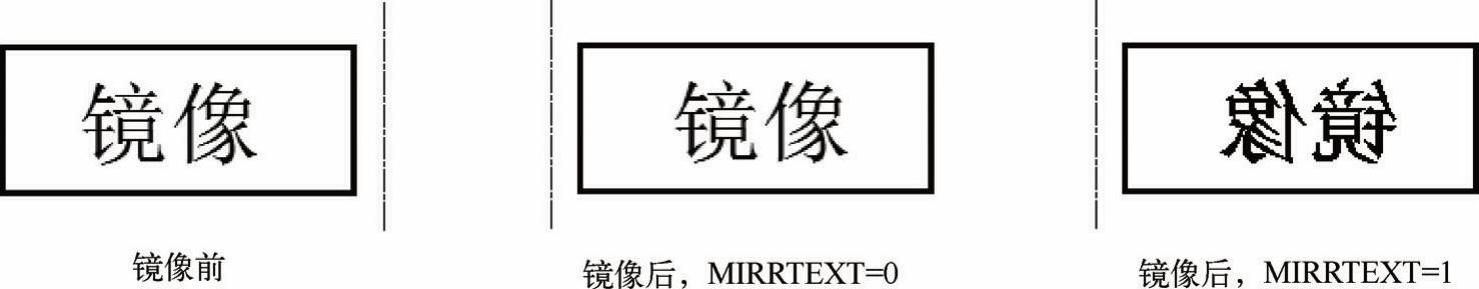

图4-95 镜像文本
