绘制局部放大图时，要将图形按照放大的比例绘制，AutoCAD 2014提供了缩放命令，可以将图形按所需比例缩放。

执行缩放命令的常用方式有以下几种。

●功能区：“默认”→“修改”→“缩放”。

●命令：输入SCALE或者SC。

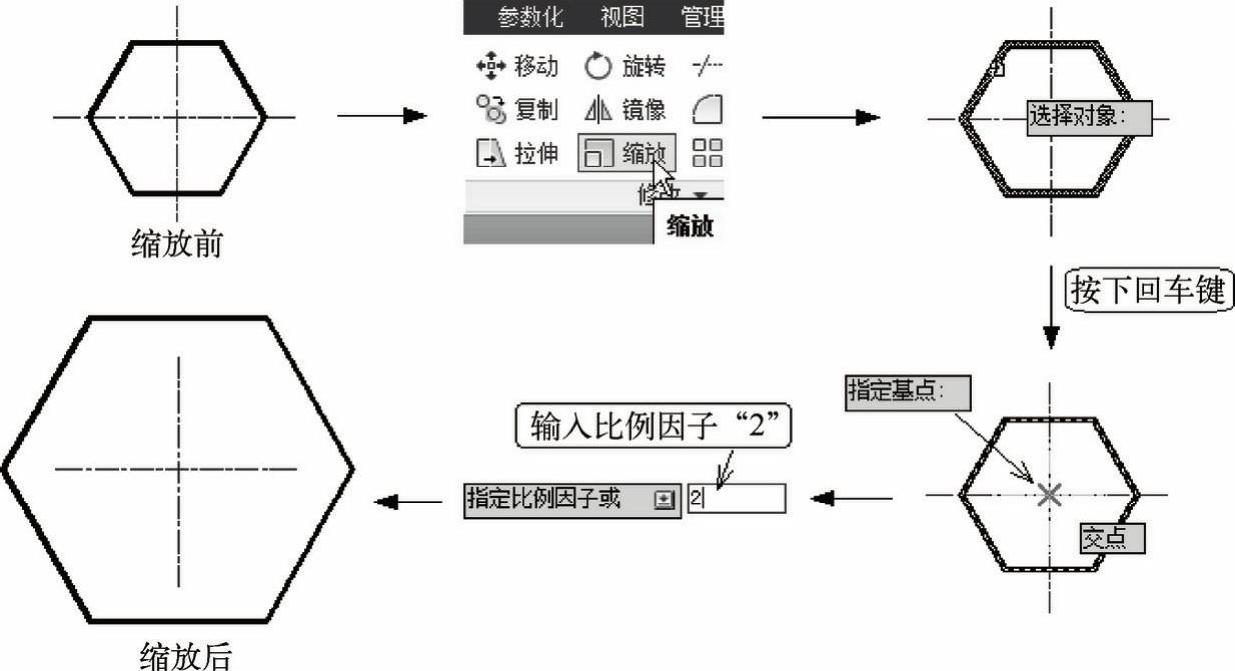

●AutoCAD经典工作空间，菜单栏：“修改”→“缩放”。通过实例来讲解缩放命令的使用，将一个正六边形放大一倍，如图4-89所示。

图4-89 缩放图形

1）在功能区“默认”选项卡中的“修改”面板区，单击“缩放”按钮，系统提示“选择对象”，选择需要缩放的正六边形，按〈Enter〉键。

2）系统提示“指定基点”，使用对象捕捉功能指定中心线交点为基点。(www.daowen.com)

3）系统提示“指定比例因子或[复制（C）参照（R）]”，输入比例因子“2”，按〈Enter〉键。

各选项说明如下。

●比例因子：按指定的比例放大或缩小选定对象的尺寸。大于1的比例因子使对象放大。介于0和1之间的比例因子使对象缩小。还可以拖动光标使对象变大或变小。

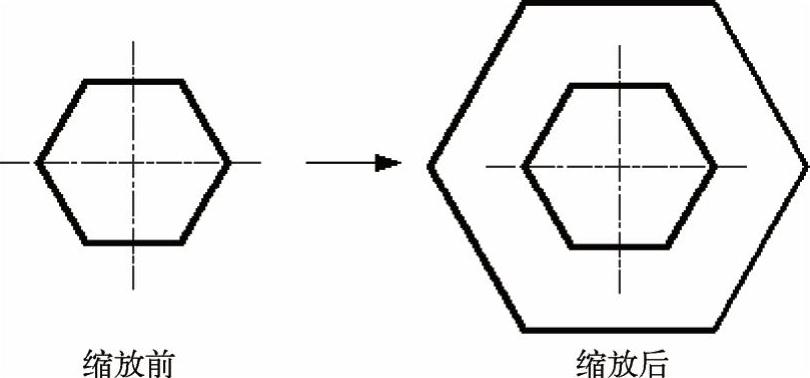

●复制（C）：选择复制方式，在缩放对象的同时，保留源对象，如图4-90所示。

图4-90 复制方式缩放图形

●参照（R）：按参照长度和指定的新长度缩放所选对象。

例如，使用“参照方式”将一个直径未知的圆缩放为直径20mm的圆，如图4-91所示。选择参照方式，系统提示“指定参照长度”，使用对象捕捉功能指定被缩放圆直径的两个端点；系统提示“指定新的长度或[点（P）]”，输入“20”，按〈Enter〉键，或者输入P，使用两点来定义长度，便可完成缩放。
