移动命令是指将源对象以指定的角度和方向移动指定的距离或者移动到指定的位置。在工程制图时,经常需要改变某些图形的位置,相对于手工绘图的重新绘制,AutoCAD 2014提供了移动命令,可以方便地对图形位置进行调整。使用时可以先绘制辅助图线,再进行移动,放置到合适的位置。
执行移动命令的常用方式有如下。
●功能区:“默认”→“修改”→“移动”。
●命令:输入MOVE或者M。
●AutoCAD经典工作空间,菜单栏:“修改”→“移动”。

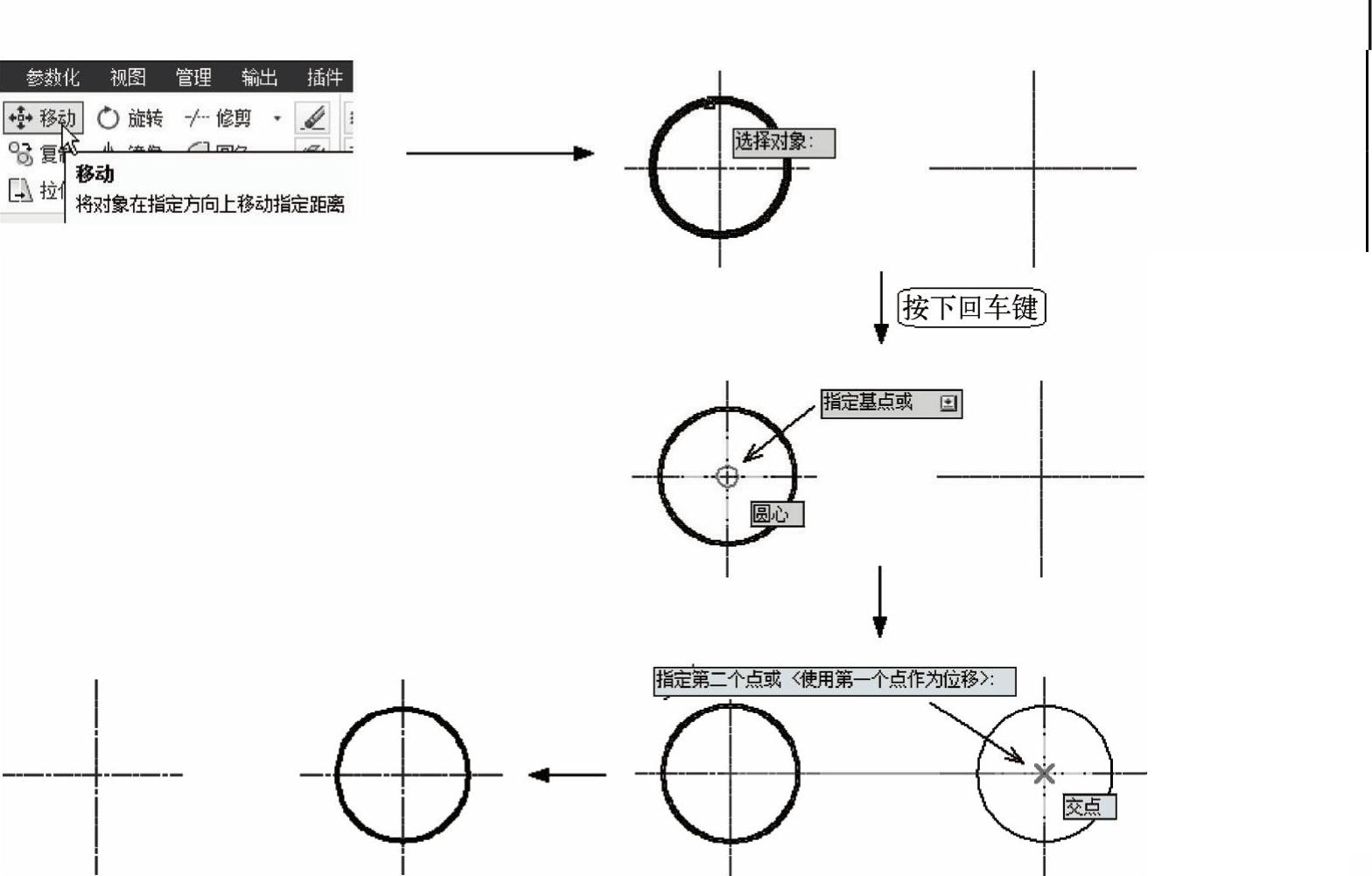

通过实例来讲解移动命令的使用,将一个圆移动到另一中心线交点处,如图4-86所示。
1)在功能区“默认”选项卡中的“修改”面板区,单击“移动”按钮,系统提示“选择对象”,选择需要移动的圆,按〈Enter〉键。
2)系统提示“指定基点或[位移(D)]”,使用对象捕捉功能指定圆心为基点。(www.daowen.com)
3)系统提示“指定第二个点或<使用第一个点作为位移>”,使用对象捕捉功能指定右侧中心线的交点为第二个点,便完成移动。
图4-86 移动图形
选项说明如下。
●位移(D):选择位移方式时,系统提示“指定位移<0.00,0,00,0.00>”,输入二维或三维坐标值即可,系统一般将此坐标值默认为相对坐标。
●系统提示“指定第二个点或<使用第一个点作为位移>”时,可以通过移动光标指定移动方向,然后直接输入移动距离。
