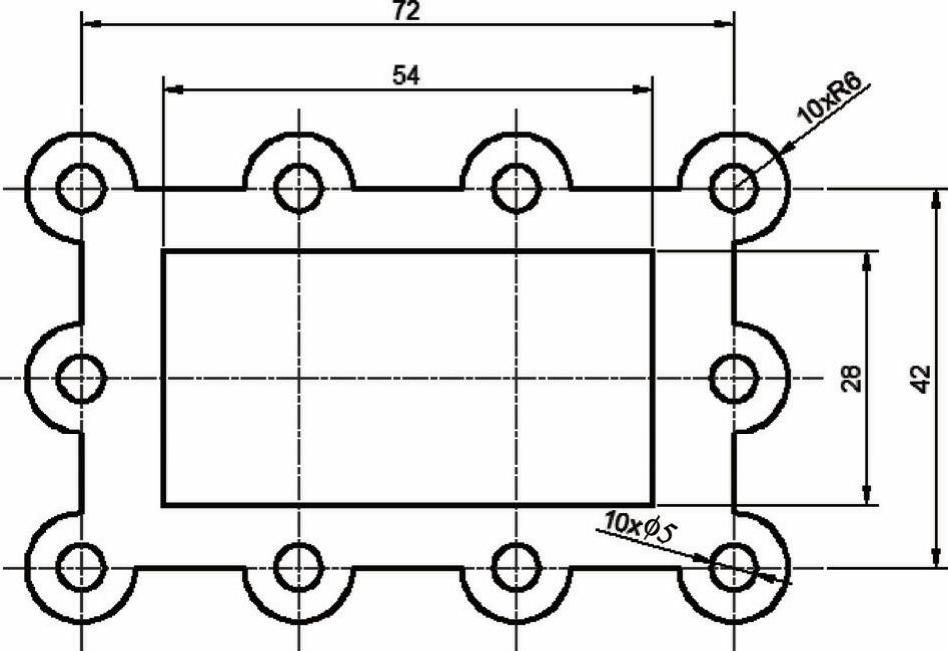

绘制如图4-62所示的平面图形。

图4-62 平面图形二

【思路分析】

此平面图形由两个矩形和若干对同心圆组成，图形虽看起来比较复杂，但是可以发现同心圆是按固定的距离分布的，并且图形整体上对称分布，因此，可以使用阵列、镜像等命令快速绘制出来。第一步，可以先绘制中间两个矩形，如图4-63所示；第二步，在外矩形的其中一个角上绘制一对同心圆，如图4-64所示；第三步，使用阵列命令绘制分布在外矩形上的四对同心圆，如图4-65所示；第四步，使用镜像命令将绘制好的四对同心圆镜像到另一条矩形边上，如图4-66所示；第五步，使用复制命令绘制外矩形宽边上的两对同心圆，如图4-67所示：第六步，对图形整理，完成绘制，如图4-68所示。

图4-63 绘制矩形

图4-64 绘制同心圆

图4-65 阵列同心圆

图4-66 镜像同心圆

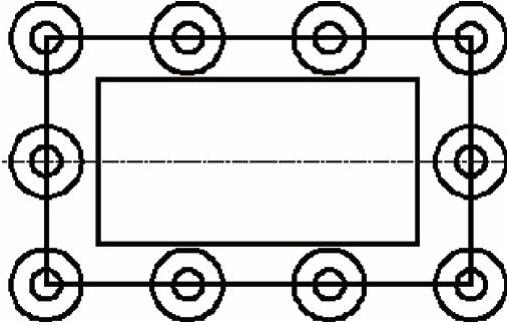

图4-67 复制同心圆

图4-68 修改图形

【光盘文件】

——参见附带光盘中的“END\Ch4\4-2.dwg”文件。

——参见附带光盘中的“AVI\Ch4\4-2.avi”文件。

1）单击“图层特性”按钮，新建图层，如图4-69所示。

图4-69 新建图层

2）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

3）绘制外矩形。单击“矩形”命令按钮，绘制矩形，使用“尺寸（D）”绘制方式，矩形长度为72，宽度为42。

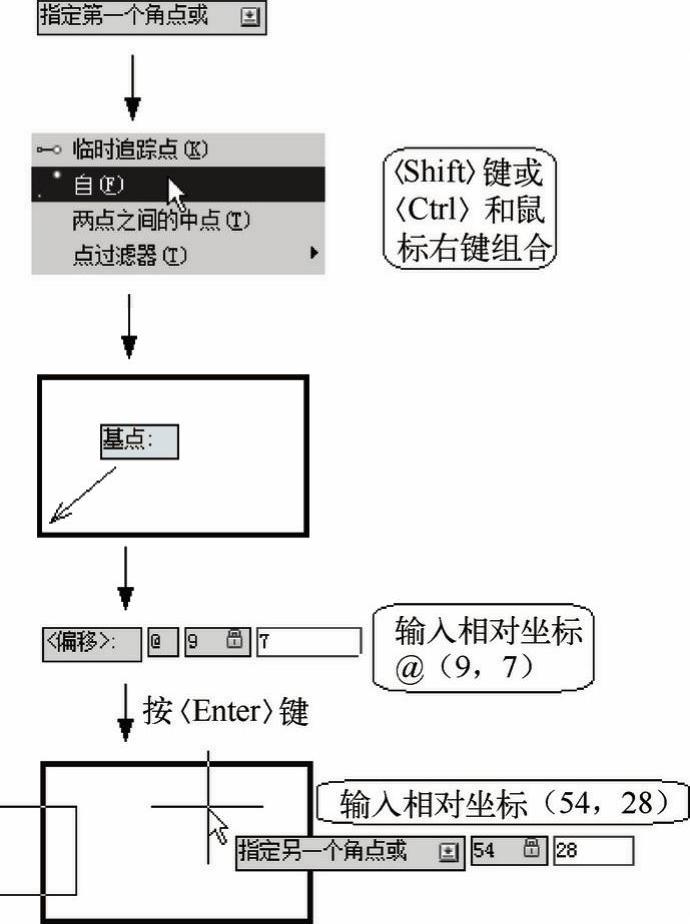

4）绘制内矩形，如图4-70所示。直接按下〈Enter〉键或空格键，重复矩形命令；使用〈Shift〉键或〈Ctrl〉键和鼠标右键组合，确定“矩形第一个角点”，基点为外矩形左下角，相对坐标为@（9，7），按〈Enter〉键；然后直接输入“另一个角点”的相对坐标（54，28），按〈Enter〉键，完成绘制。

图4-70 绘制内矩形

5）单击“图层”下拉列表，单击选择“中心线”图层为当前图层。按下〈F8〉键，进入正交模式。

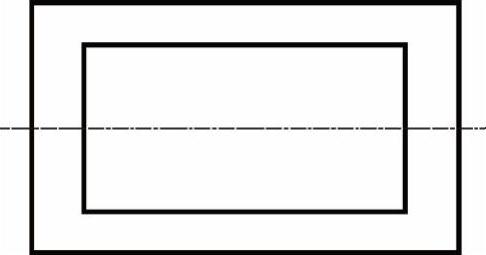

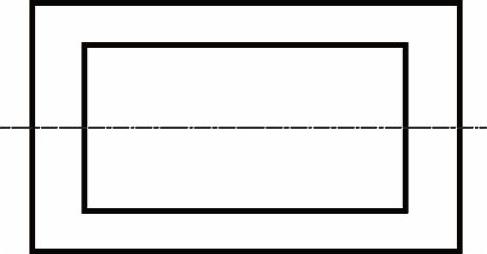

6）单击“直线”按钮，绘制矩形的水平中心线，线段长度自定。绘制完成后如图4-71所示。

图4-71 绘制中心线

7）单击“图层”下拉列表，单击选择“粗实线”图层为当前图层。

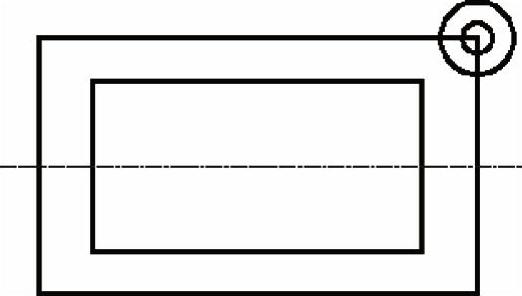

8）单击“圆”命令按钮，以外矩形的右上角点为圆心，绘制一个半径为6的圆。然后，重复圆命令，绘制同心内圆，直径为5，绘制完成后如图4-72所示。

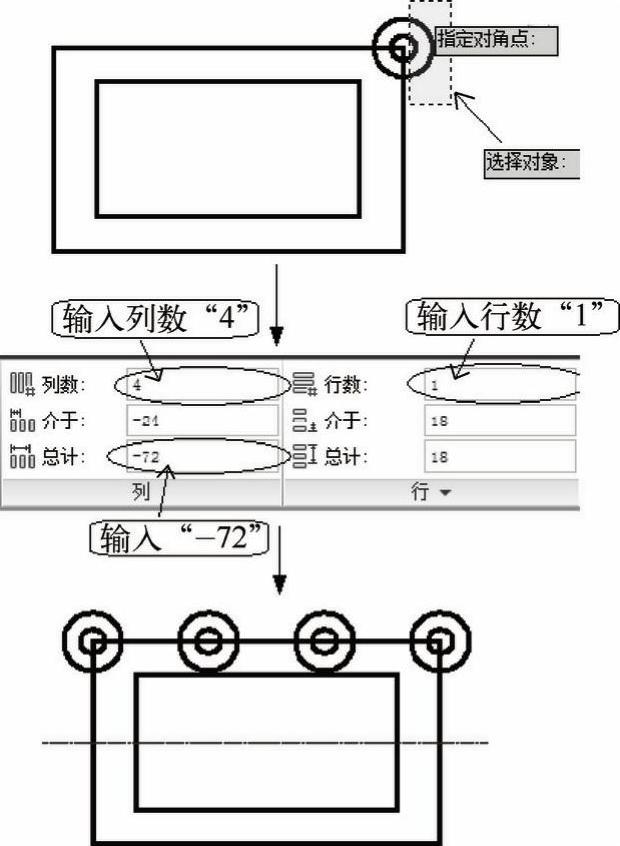

9）在功能区的“默认”选项卡，“修改”面板中，单击“阵列”下拉按钮，选择“矩形阵列”命令如图4-73所示。系统提示“选择对象”，使用“交叉选择”方式，选中同心圆，按〈Enter〉键；系统提示“选择夹点以编辑阵列或”，在功能区选项卡中出现了“阵列创建”栏，在“列”选项中，“列数”栏输入“4”，按〈Enter〉键，“总计”栏输入“-72”，按〈Enter〉键；在“行”选项中，“行数”栏输入“1”，按〈Enter〉键；完成编辑后，按下〈Enter〉键或空格键完成阵列，如图4-74所示。

图4-72 绘制同心圆(www.daowen.com)

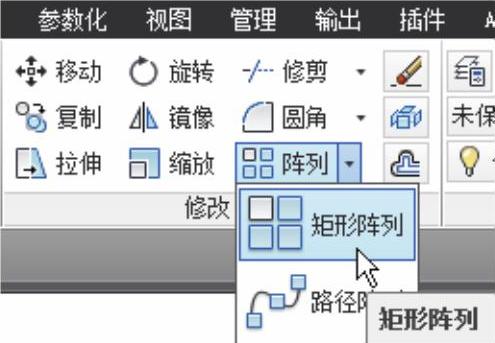

图4-73 选择矩形阵列命令

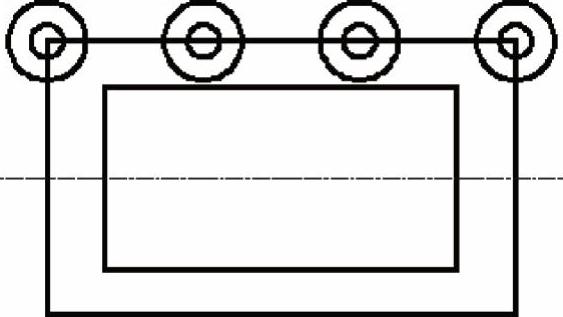

图4-74 阵列同心圆

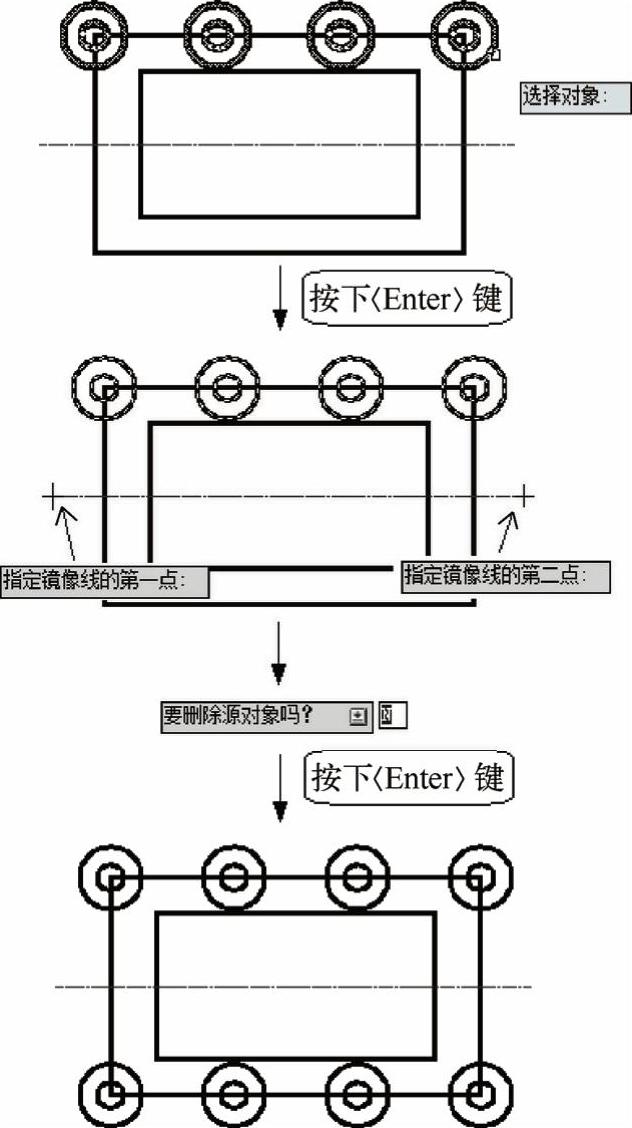

10）镜像同心圆。在功能区“默认”选项卡的“修改”面板中，单击“镜像”按钮，如图4-75所示；系统提示“选择对象”，单击选择同心圆阵列，按〈Enter〉键；系统提示“指定镜像线的第一点”，利用对象捕捉功能选择水平中心线的左端点；系统提示“指定镜像线的第二点”，利用对象捕捉功能选择水平中心线的右端点；然后，系统提示“要删除源对象吗？[是（Y）否（N）]”，系统默认为“N”，因此直接按下〈Enter〉键或空格键完成镜像，如图4-76所示。

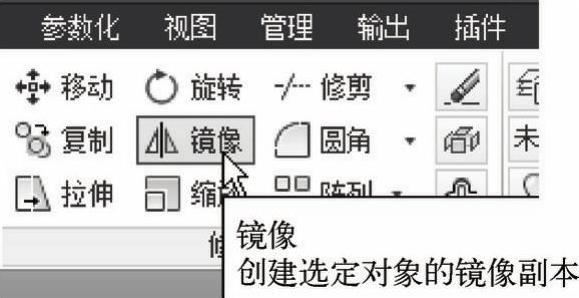

图4-75 选择镜像命令

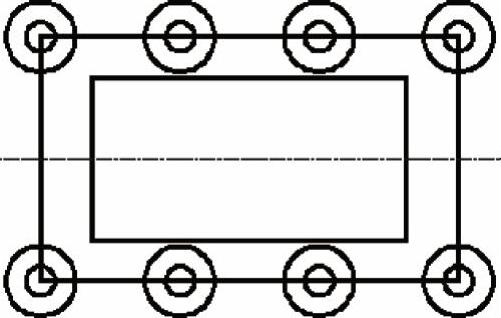

图4-76 镜像同心圆

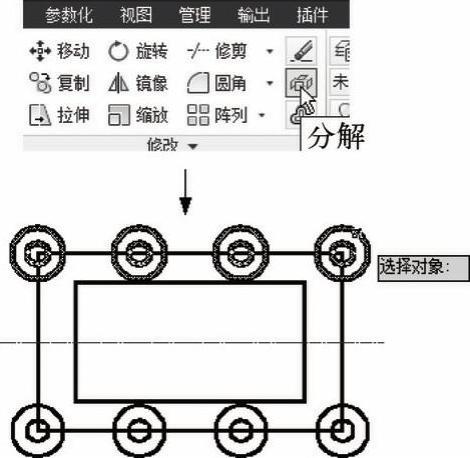

11）单击“分解”按钮，系统提示“选择对象”，单击选择其中一组阵列同心圆，按〈Enter〉键；完成分解，如图4-77所示。

图4-77 分解同心圆阵列

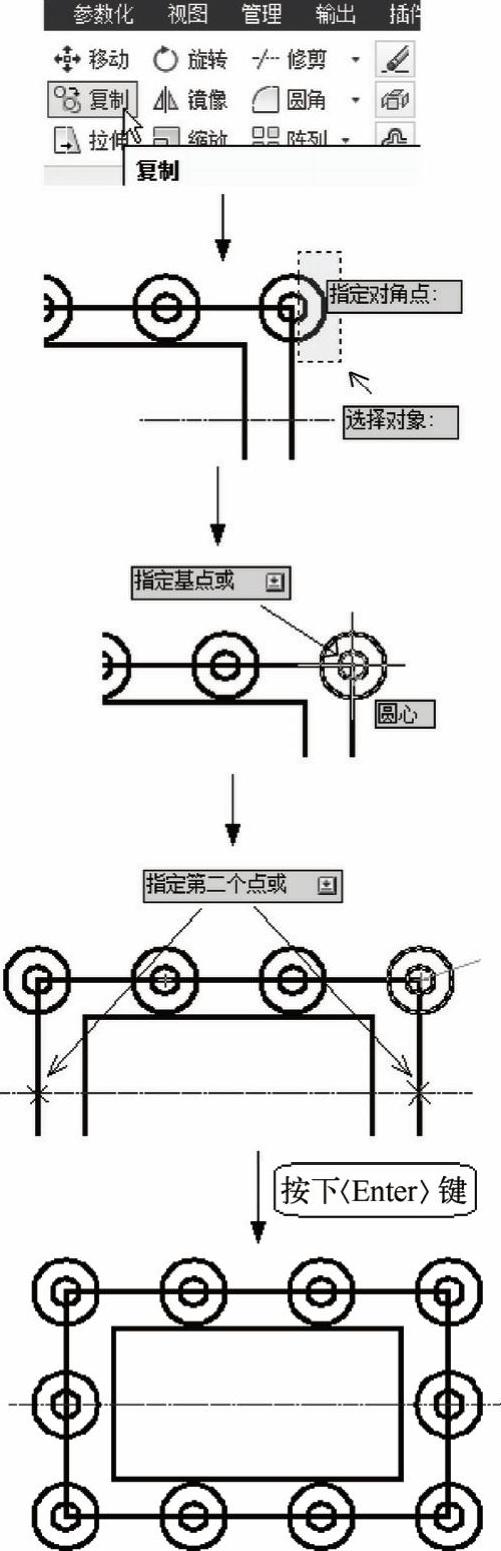

12）复制同心圆，如图4-78所示。在功能区“默认”选项卡的“修改”面板中，单击“复制”按钮；系统提示“选择

图4-78 复制同心圆

对象”，选择被分解的同心圆阵列中的任意一对同心圆，按〈Enter〉键；系统提示“指定基点或[位移（D）模式（O）]”，使用对象捕捉功能选择同心圆的圆心为基点；接着，系统提示“指定第二个点或”，使用对象捕捉功能分别选择水平中线与外矩形的两个交点，按〈Enter〉键，完成复制。

13）绘制中心线。单击“图层”下拉列表，单击选择“中心线”图层为当前图层。单击“直线”按钮，绘制一条垂直中心线，绘制完成后，如图4-79所示。

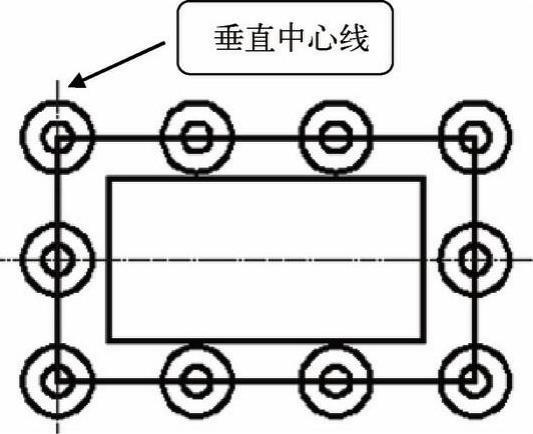

图4-79 绘制垂直中心线

14）偏移中心线。在功能区“默认”选项卡的“修改”面板中，单击“偏移”按钮，如图4-80所示；系统提示“指定偏移距离或[通过（T）删除（E）图层（L）]”，输入偏移距离“24”，按〈Enter〉键；系统提示“选择要偏移的对象或”，选择垂直中心线；接着系统提示“指定要偏移的那一侧上的点或”，在垂直中心线的右侧单击鼠标左键，即可完成一次偏移，如图4-81所示。

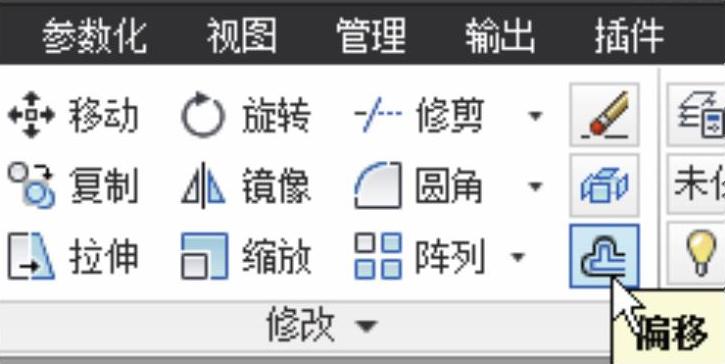

图4-80 选择偏移命令

然后系统重复提示“选择要偏移的对象或”，选择刚才偏移形成的垂直中心线，并在其右侧单击左键，再次偏移形成一条垂直中心线，如图4-82所示。

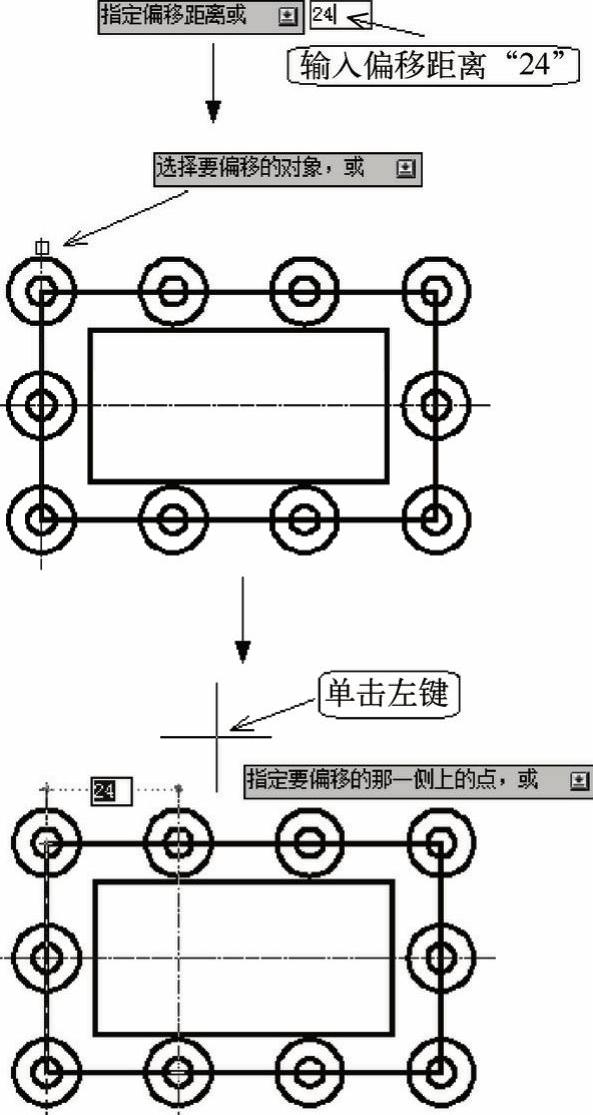

图4-81 偏移垂直中心线

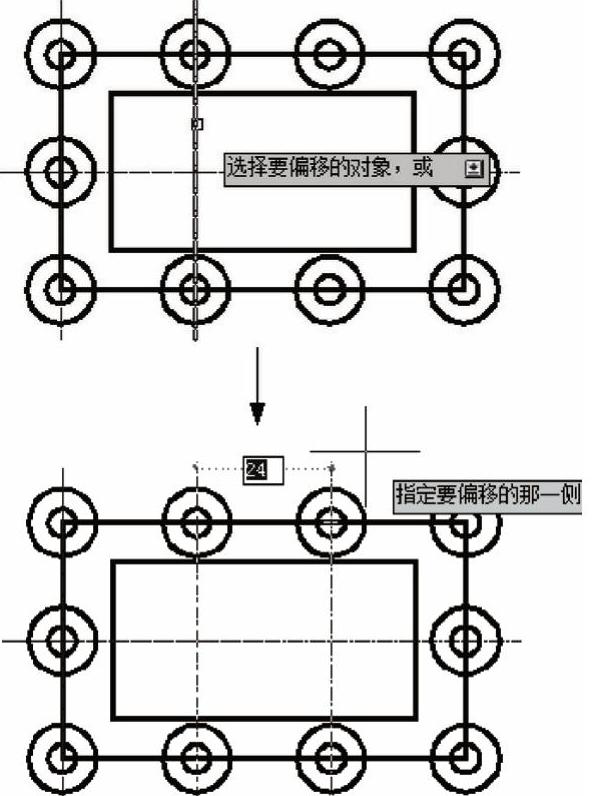

图4-82 重复偏移垂直中心线

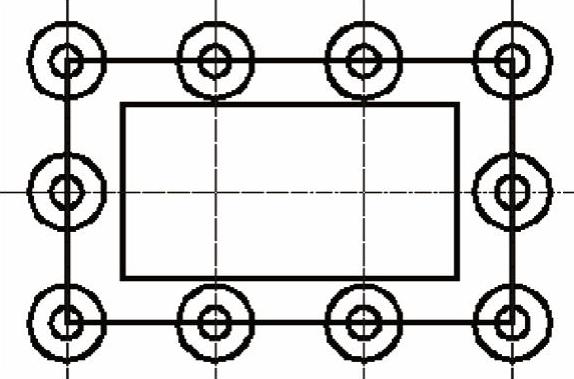

重复以上步骤，完成第三条垂直中心线的偏移，最后按下〈Enter〉键或空格键，结束命令，如图4-83所示。

图4-83 偏移垂直中心线

15）同样的操作，使用“偏移命令”绘制两条水平中心线，偏移距离为“21”，偏移的对象为水平中心线，偏移方向分别为水平中心线的上方和下方，完成后如图4-84所示。

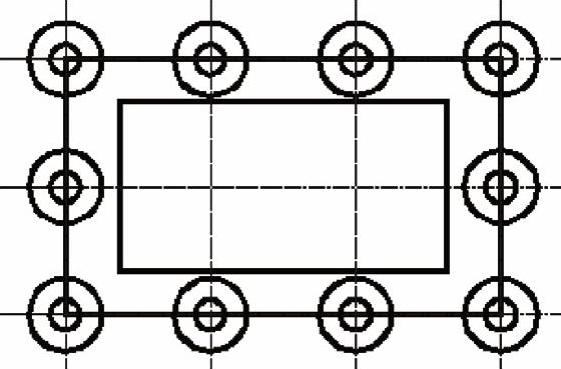

图4-84 偏移水平中心线

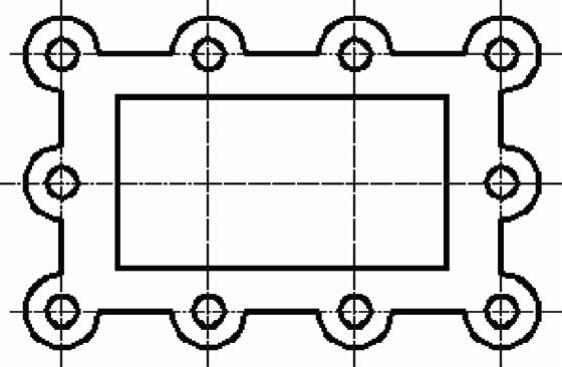

16）使用“修剪命令”对同心圆、外矩形的多余部分进行修剪，此外还要对同心圆中心线与外矩形重叠的部分进行修剪。图形的绘制便已完成，如图4-85所示。

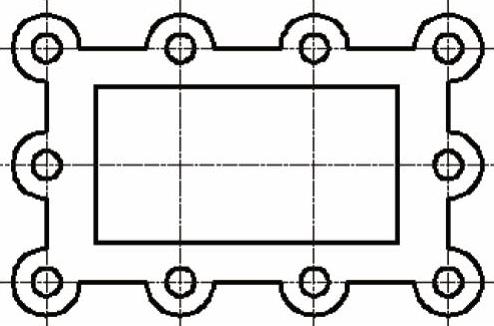

图4-85 完成的图形
