在机械零件中有圆角过渡等工艺结构，使用AutoCAD 2014中的圆角命令时，可以用指定半径的圆弧将两个对象连接，并与之相切。可以倒圆角的对象包括圆弧、圆、椭圆、直线、多段线、射线、构造线、样条曲线和三维实体等。

执行圆角命令的常用方式有以下几种。

●功能区：“默认”→“修改”→“圆角”。

●命令：输入FILLET或者F。

●AutoCAD经典工作空间，菜单栏：“修改”→“圆角”。

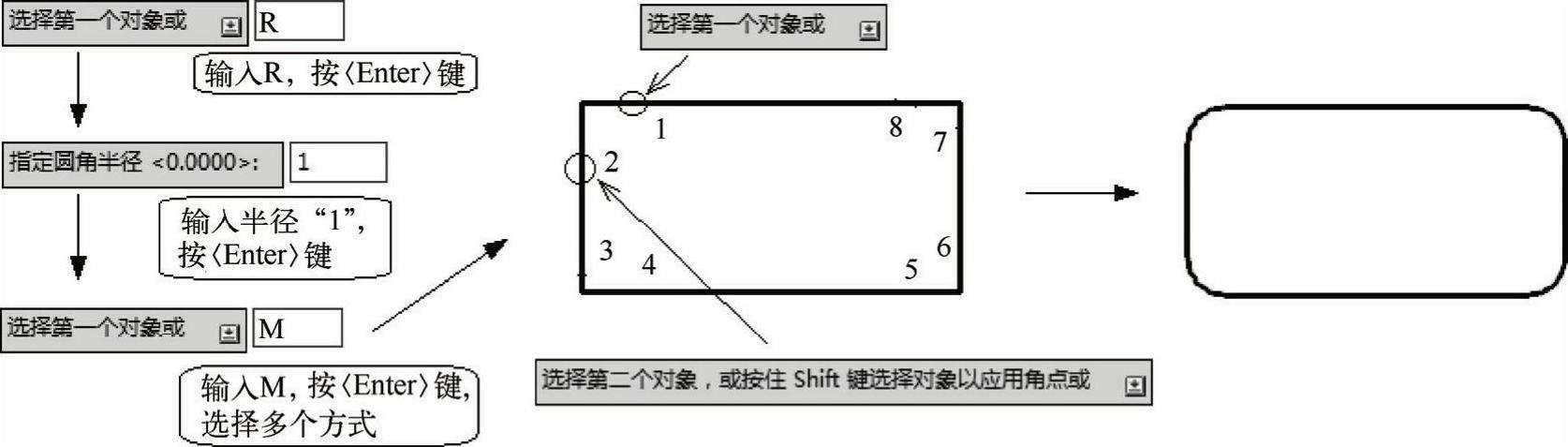

通过实例来演示圆角命令的使用，如图4-45所示。先绘制一个长为10，宽为5的矩形。

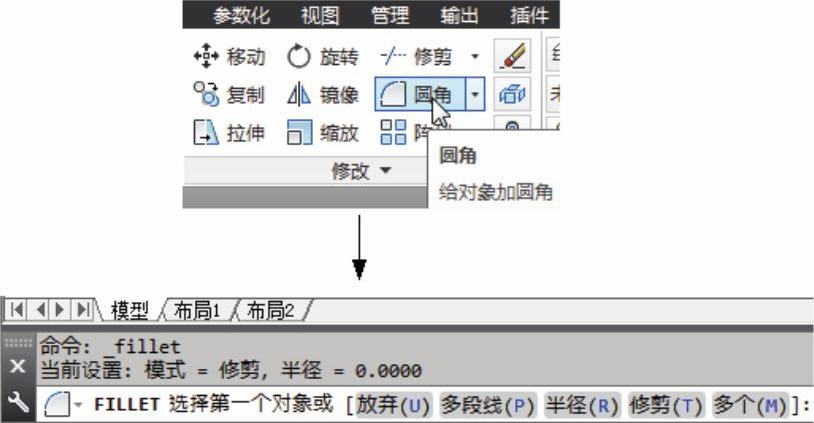

1）在功能区“默认”选项卡中的“修改”面板区，单击“圆角”按钮，在命令行提示栏处会显示圆角命令的当前设置，如图4-46所示。

图4-45 倒圆角

2）同时系统提示“选择第一个对象或[放弃（U）多段线（P）半径（R）修剪（T）多个（M）]”，输入R，按〈Enter〉键，系统提示“指定圆角半径”，输入圆角半径“1”，按〈Enter〉键。

3）系统提示“选择第一个对象或[放弃（U）多段线（P）半径（R）修剪（T）多个（M）]”，输入M，按〈Enter〉键，选择多个模式。

4）系统提示“选择第一个对象或[放弃（U）多段线（P）半径（R）修剪（T）多个（M）}”，单击选择矩形的一条边。

图4-46 圆角命令当前设置

5）系统提示“选择第二个对象，或按住〈Shift〉键选择对象以应用角点或[半径（R）]”，单击选择相邻的另一条边，便完成对其中一个角倒圆角。

6）这时系统提示“选择第一个对象或”，继续对剩下的三个角倒圆角；完成后，按下〈Enter〉键或空格键结束圆角命令。

在命令操作过程中，系统会提示若干命令选项供用户选择使用，下面分别介绍各个命令的选项含义。

●放弃（U）：恢复在命令中执行的上一个操作。(www.daowen.com)

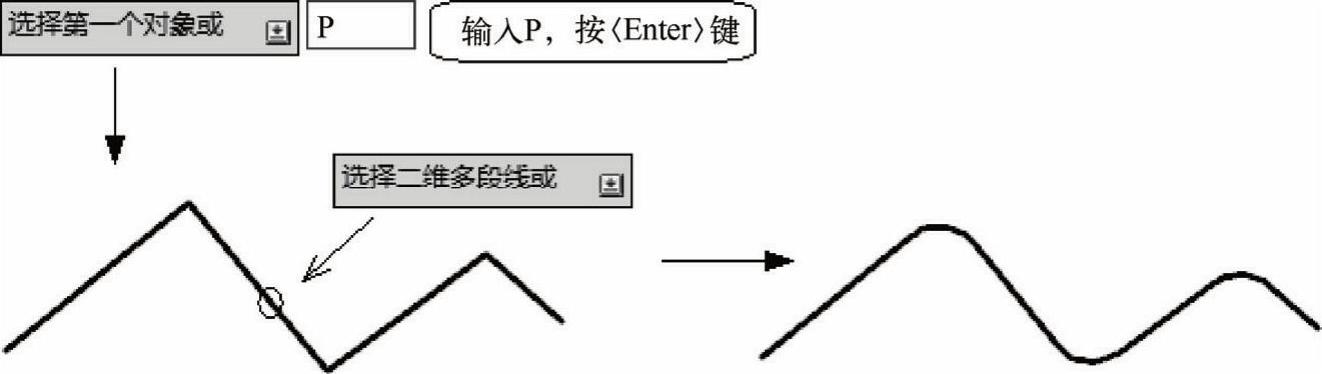

●多段线（P）：在二维多段线中两条线段相交的每个顶点处插入圆角圆弧，如图4-47所示。还可以在指定此选项之前，通过选择多段线线段为开放多段线的端点创建圆角。

图4-47 多段线方式倒圆角

●半径（R）：定义圆角圆弧的半径。

●修剪（T）：控制圆角命令是否将选定的边修剪到圆角圆弧的端点。选择修剪选项后，系统提示“输入修剪模式选项[修剪（T）不修剪（N）]”，根据绘图需要选择，如图4-48所示。

图4-48 修剪方式倒圆角

●多个（M）：对多个对象集加圆角。圆角命令将重复显示“选择第一个对象或”和“选择第二个对象”的提示，直到按〈Enter〉键或空格键结束命令。

提示：

●如果选择直线、圆弧或多段线，它们的长度将自动进行调整以适应圆角弧度。

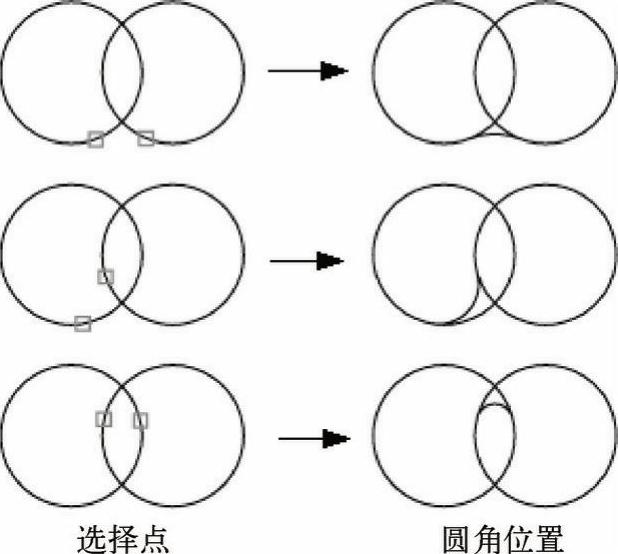

●如果在圆之间做圆角，则不修剪圆，圆角圆弧与圆平滑地相连。而且选取点的位置不同，圆角的位置也不同，系统将根据选取点与切点相近的原则来判断圆角的位置，如图4-49所示。

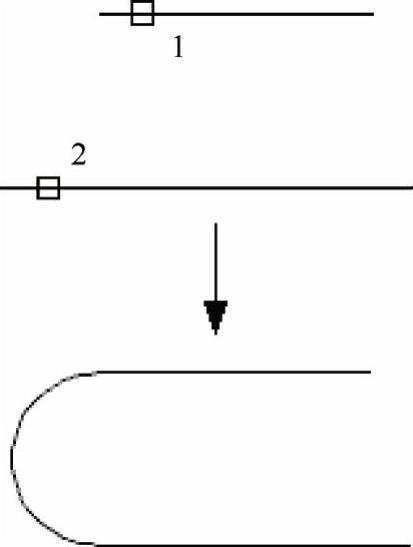

●选择对象可以为平行线、参照线和射线。在平行线间做圆角时，将忽略当前圆角半径，系统自动计算两平行线的距离来确定圆角半径，并从第一段线的端点处做半圆，如图4-50所示。

●如果倒圆角的两条直线具有相同的图层、线型和颜色，则创建的圆角对象也相同。否则，圆角对象采用当前的图层、线型和颜色。

图4-49 圆的倒圆角

图4-50 平行线的倒圆角
