执行拉长命令的常用方式有以下几种。

●功能区：“默认”→“修改”下拉按钮→“拉长”。

●命令：输入LENGTHEN或者LEN。

●AutoCAD经典工作空间，菜单栏：“修改”→“拉长”。

在功能区“默认”选项卡中的“修改”面板区中单击“修改”下拉按钮，单击“拉长”按钮（如图4-39所示），系统提示“选择对象或[增量（DE）百分数（P）全部（T）动态（DY）]”，下面分别介绍各个选项的使用。

●增量（DE）：以指定的增量修改对象的长度和圆弧的角度，该增量从距离选择点最近的端点处开始测量。正值扩展对象，负值修剪对象。

图4-39 输入拉长命令

例如绘制一段长度为10的线段。输入拉长命令，系统提示“选择对象或[增量（DE）百分数（P）全部（T）动态（DY）]”，输入DE，按〈Enter〉键；系统提示“输入长度增量或[角度（A）]”，输入增量“5”，按〈Enter〉键；系统提示“选择要修改的对象或[放弃（U）]”，移动光标选择要伸长的线段，可连续多次伸长线段，按〈Enter〉键结束伸长命令，如图4-40所示。

图4-40 长度增量拉长图形

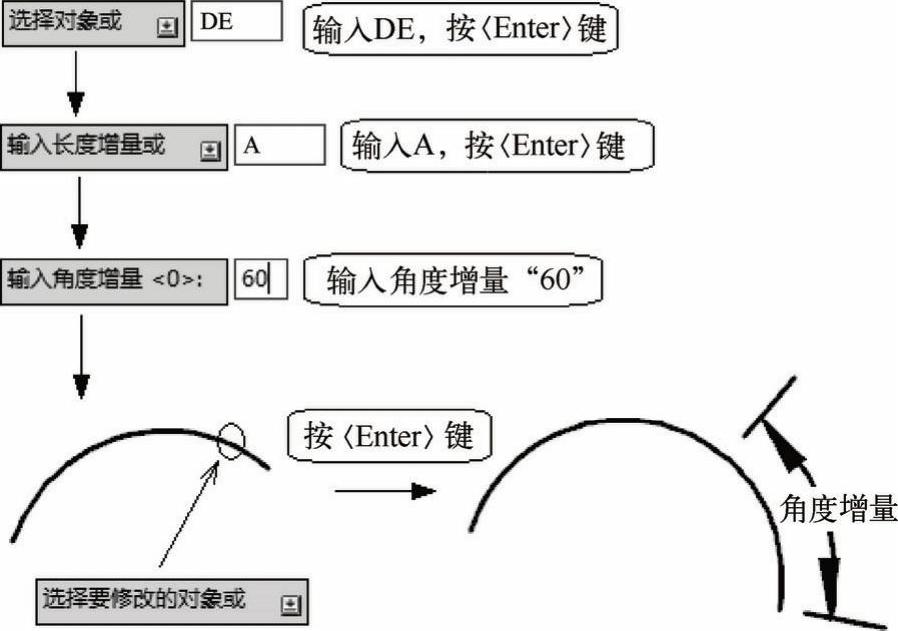

当需要修改圆弧的角度时，先输入DE，按〈Enter〉键；然后输入A，按〈Enter〉键；再输入角度增量，按〈Enter〉键；最后选择需要伸长的圆弧，如图4-41所示。

(www.daowen.com)

图4-41 角度增量拉长图形

●百分数（P）:用原值的百分数控制直线段与圆弧段的伸缩。必须输入正数，输入值大于100%时为拉长，反之则缩短。如图4-42所示，使用百分数方式拉长一段长为10的线段，输入百分数为“150％”，即伸长值为“5”。

图4-42 百分数方式拉长图形

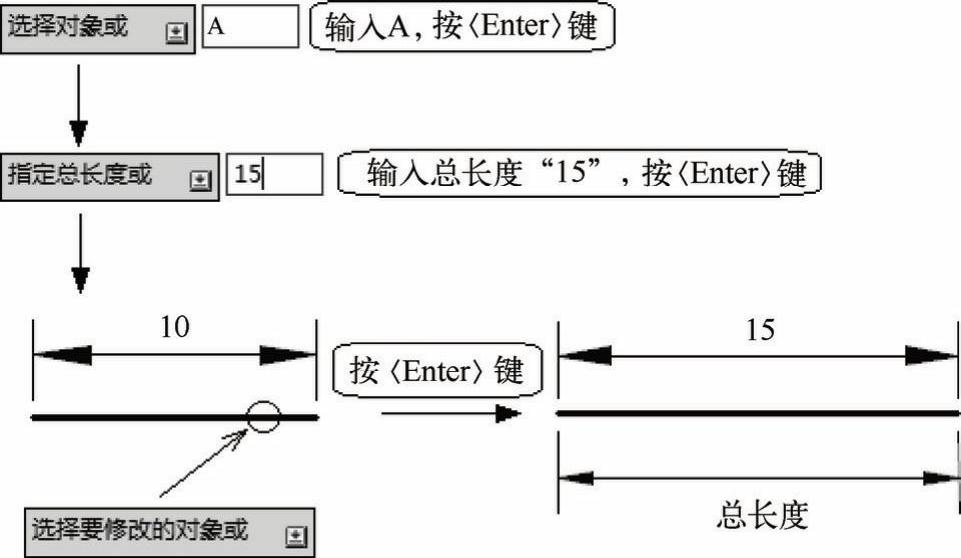

●全部（T）：用总长或总张角来控制直线段与圆弧段的伸缩。使用时，选择“全部”方式，系统提示“指定总长度或[角度（A）]”，输入伸长或缩短后的总长度值，按〈Enter〉键，或通过输入A，按〈Enter〉键，再输入总张角，按〈Enter〉键；系统提示“选择要修改的对象或[放弃（U）]”，选择需要修改的对象，按〈Enter〉键，结束伸长命令。如图4-43所示，将长为10的直线段伸长为总长度值为15的直线段。

图4-43 全部方式伸长图形

●动态（DY）：打开动态拖动模式。通过拖动选定对象的端点之一来更改其长度。其他端点保持不变。如图4-44所示，通过动态方式拉长一段直线段和圆弧，先单击左键选择需要伸长的一端，拖动鼠标，拉长到需要长度后，单击左键，完成伸长，按〈Enter〉键结束命令。

提示：直线段只能沿原方向进行拉长或缩短。圆弧段拉长或缩短后，只改变弧长，而不会改变圆心位置及半径。

图4-44 动态方式伸长图形
