轻松学习绘制平面图形技巧

时间：2023-06-19 理论教育 版权反馈
【摘要】：绘制如图4-1所示的平面图形。图4-1 平面图形一可将平面图形看成是一个上下都切掉了一部分的圆，圆的中间是一个有倒圆角和倒角的矩形。选择“圆”命令，绘制中间圆，圆心为中心线交点，半径为25，绘制完成后，如图4-9所示。图4-15 延伸上下边界线8）选择“矩形”命令，在圆的内部绘制矩形，使用“尺寸”绘制方式，矩形长度为25，宽度为20，如图4-16所示。

轻松学习绘制平面图形技巧

绘制如图4-1所示的平面图形。

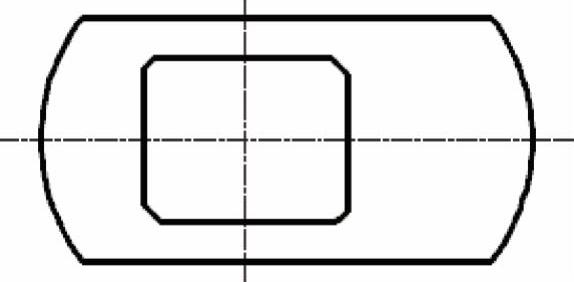

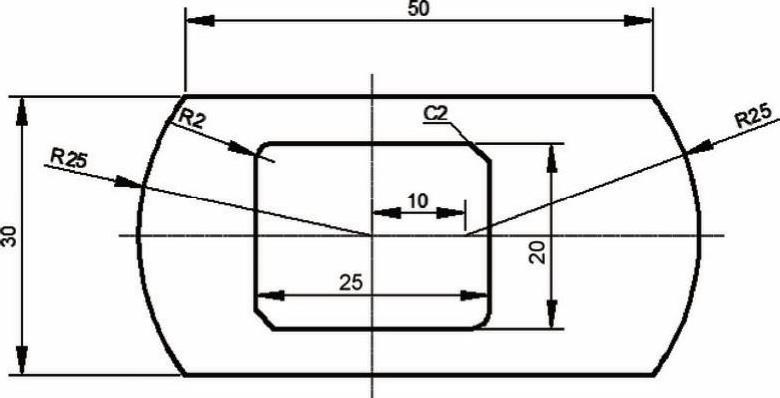

图4-1 平面图形一

【思路分析】

可将平面图形看成是一个上下都切掉了一部分的圆，圆的中间是一个有倒圆角和倒角的矩形。绘图时，可先绘制圆、上下两条边界线和矩形，如图4-2所示；然后对圆进行修剪，如图4-3所示；再对修剪后的图形拉伸，如图4-4所示；最后对矩形倒圆角和倒角，便能得到图示图形，如图4-5所示。

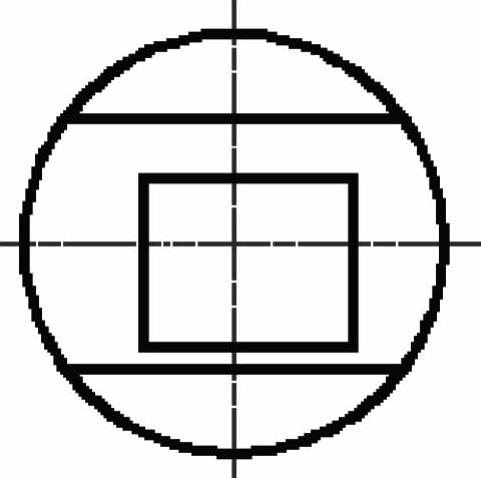

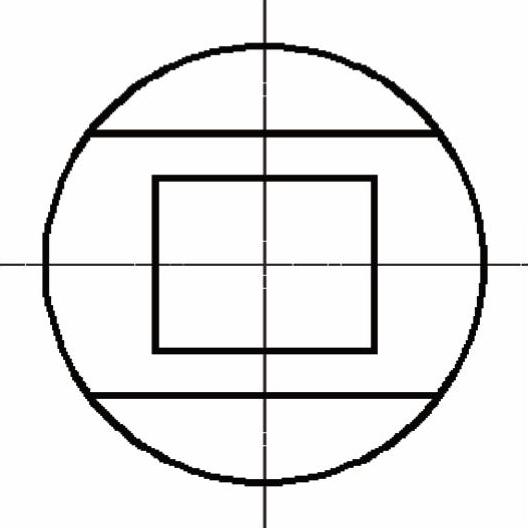

图4-2 绘制圆、矩形、上下边界线


图4-3 修剪圆

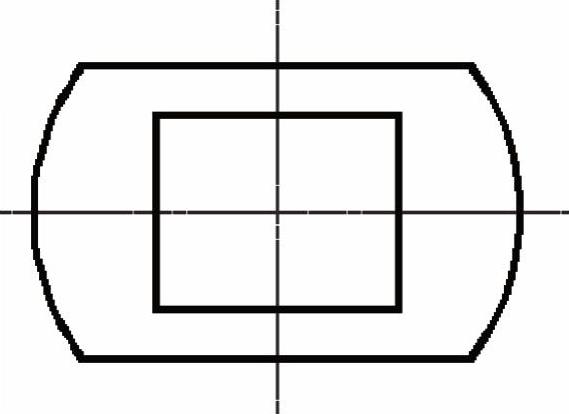

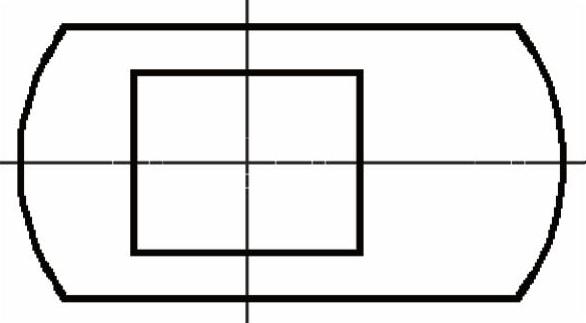

图4-4 拉伸圆


图4-5 倒圆角、倒角

【光盘文件】

978-7-111-49664-9-Chapter04-6.jpg——参见附带光盘中的“END\Ch4\4-1.dwg”文件。

978-7-111-49664-9-Chapter04-7.jpg——参见附带光盘中的“AVI\Ch4\4-1.avi”文件。

【操作步骤】

1）单击“图层特性”978-7-111-49664-9-Chapter04-8.jpg按钮，新建图层，如图4-6所示。

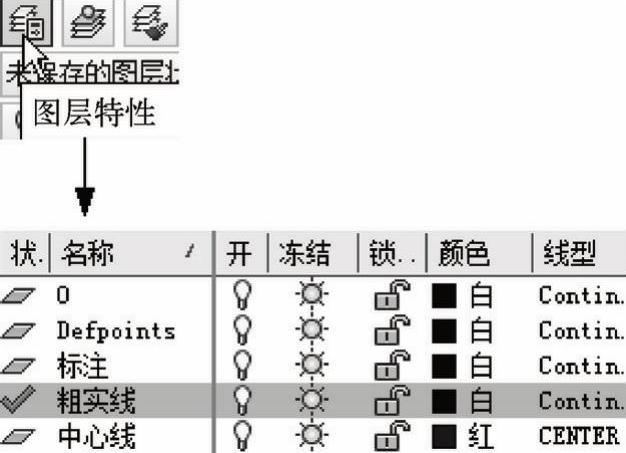

图4-6 设置图层

2）单击“图层”下拉列表，单击选择“中心线”图层为当前图层，如图4-7所示。


图4-7 选择图层

3）按下键盘〈F8〉键，开启正交模式，同时选择“直线”978-7-111-49664-9-Chapter04-11.jpg命令，绘制两条相交的水平中心线和垂直中心线，两条中心线的长度为60，如图4-8所示。

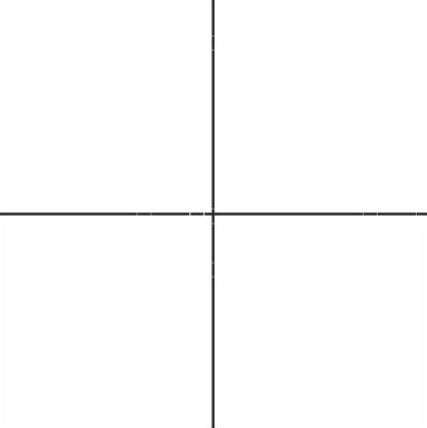

图4-8 绘制中心线

4）选择“粗实线”图层为当前图层。选择“圆”命令，绘制中间圆，圆心为中心线交点，半径为25，绘制完成后，如图4-9所示。

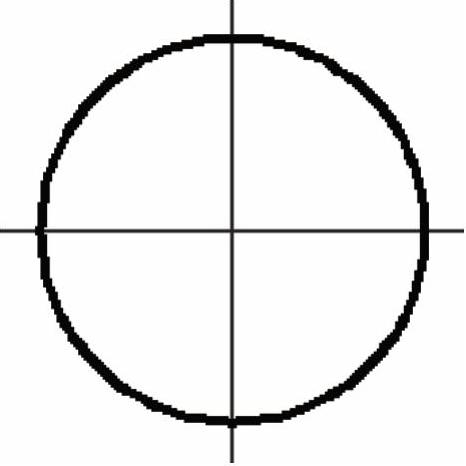

图4-9 绘制圆

5）绘制上边界线，如图4-10所示。单击“直线”978-7-111-49664-9-Chapter04-14.jpg按钮，系统提示“指定第一个点”，使用〈Shift〉键或〈Ctrl〉键和鼠标右键的组合，在选项框中选择“自”选项，选择圆心或中心线交点作为直线第一点的相对坐标基点，相对坐标值为@（0，15），接着任意给直线一个长度，只要保证直线处于圆的内部。

6）用同样的方法绘制下边界线，如图4-11所示。使用〈Shift〉键或〈Ctrl〉键和鼠标右键的组合，基点同样为圆心或中心线交点，直线第一点的相对坐标为@（0，-15）。

7）在功能区，单击“修剪”978-7-111-49664-9-Chapter04-15.jpg命令按钮下拉菜单，选择“延伸”978-7-111-49664-9-Chapter04-16.jpg命令，如图4-12所示。系统提示“选择对象”，移动光标单击选择中间圆（如图4-13中的1所示），按〈Enter〉键。系统提示“选择要延伸的对象”，移动光标单击选择上边界线的右半部分任意位置（如图4-13中的2所示），这时上边界线右端会延伸并与中间圆相交。

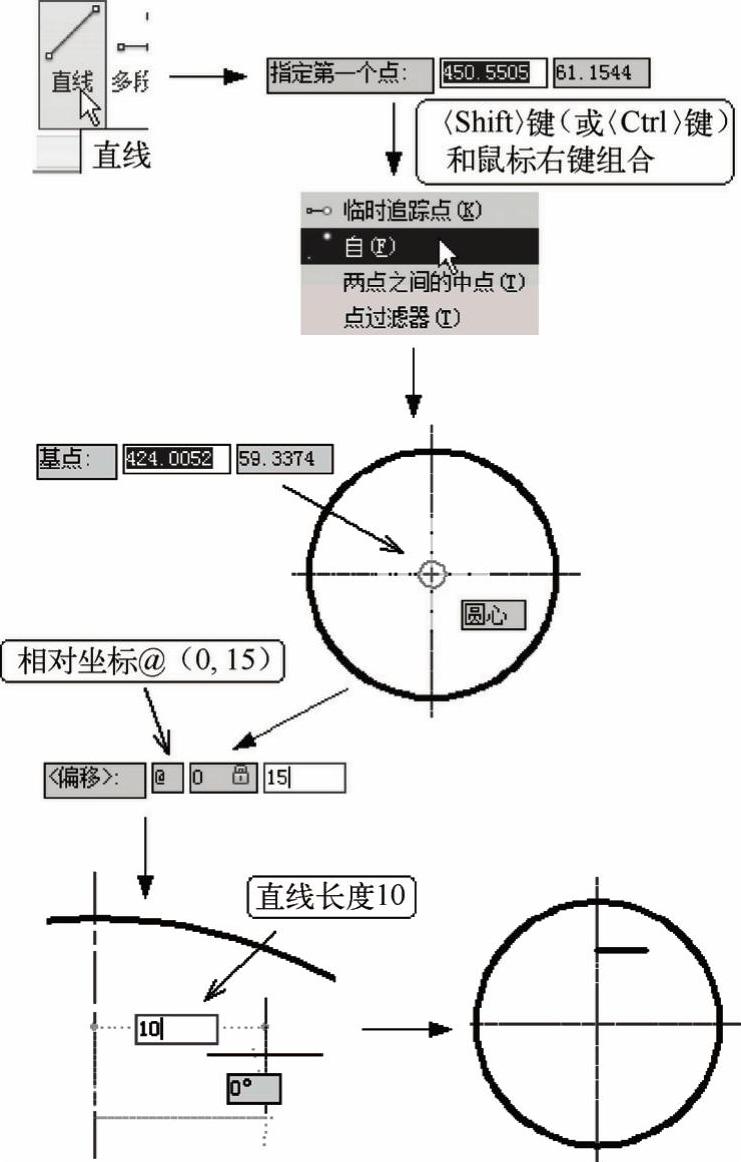

图4-10 绘制上边界

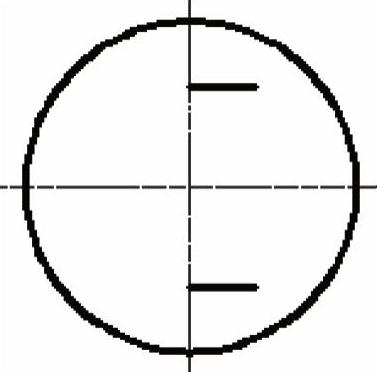

图4-11 绘制下边界

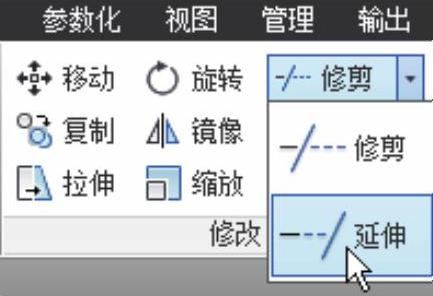

图4-12 选择延伸命令

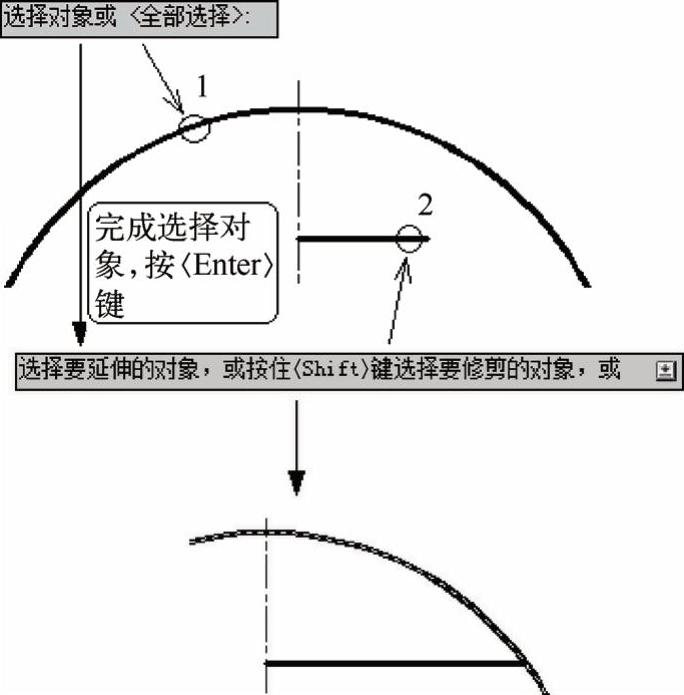

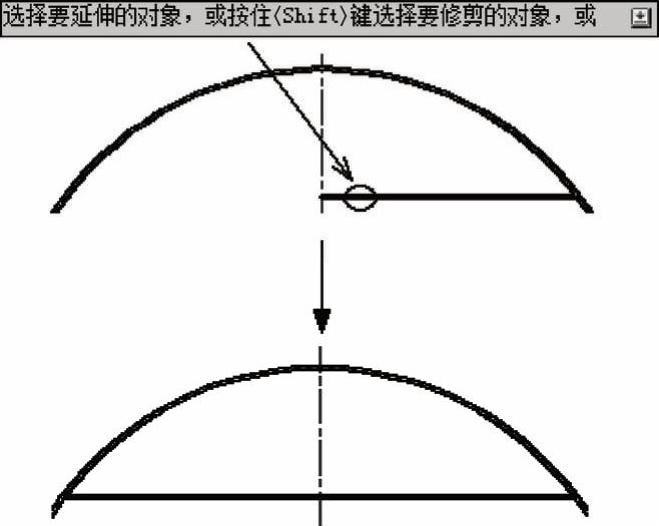

图4-13 延伸上边界线

同样，再单击选择上边界线左半部分，上边界线左端会延伸并相交于中间圆，如图4-14所示。


图4-14 延伸下边界线

同样的方法对下边界线进行操作，如图4-15所示。最后按〈Enter〉键，结束延伸命令。

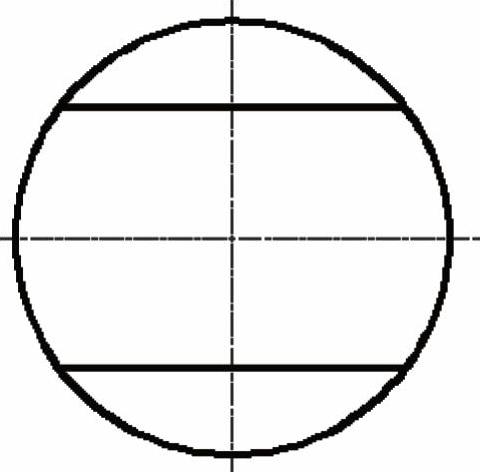

图4-15 延伸上下边界线

8）选择“矩形”978-7-111-49664-9-Chapter04-23.jpg命令，在圆的内部绘制矩形，使用“尺寸（D）”绘制方式，矩形长度为25，宽度为20，如图4-16所示。


图4-16 绘制矩形

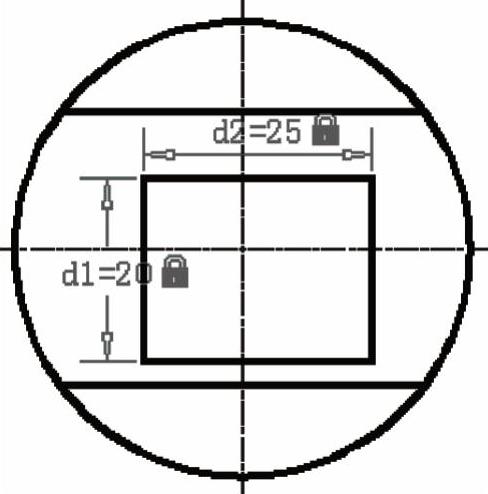

9）选择功能区中的“参数化”选项卡中的“标注”面板，单击“线性”978-7-111-49664-9-Chapter04-25.jpg按钮，分别约束矩形的长度为25，宽度为20，如图4-17所示。


图4-17 尺寸约束矩形

10）在“参数化”选项卡的“几何”面板，单击“对称”978-7-111-49664-9-Chapter04-27.jpg按钮，使矩形的两条长边与水平中心线对称，两条宽边与垂直中心线对称，如图4-18所示。

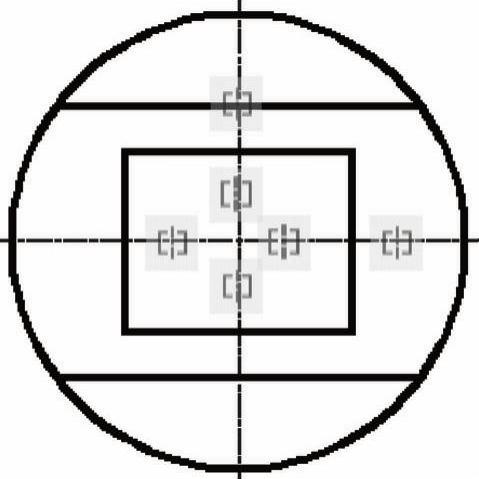

图4-18 对称约束矩形

11）选择功能区中的“默认”选项卡，在“修改”面板中，单击“修剪”978-7-111-49664-9-Chapter04-29.jpg命令按钮下拉菜单，选择“修剪”978-7-111-49664-9-Chapter04-30.jpg命令，如图4-19所示。系统提示“选择对象或＜全部选择＞：”，移动光标单击选择上下边界线（如图4-20中的1、2所示），按〈Enter〉键；系统提示“选择要修剪的对象”，移动光标单击选择处于上下边界线之外的圆弧部分（如图4-20中的3、4所示）；最后按〈Enter〉键，结束修剪命令。

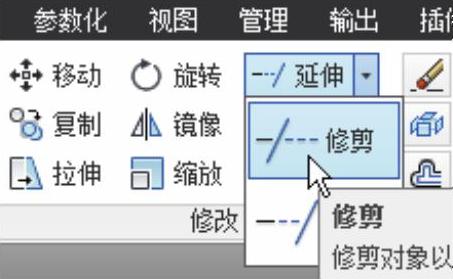

图4-19 选择修剪命令


图4-20 修剪圆

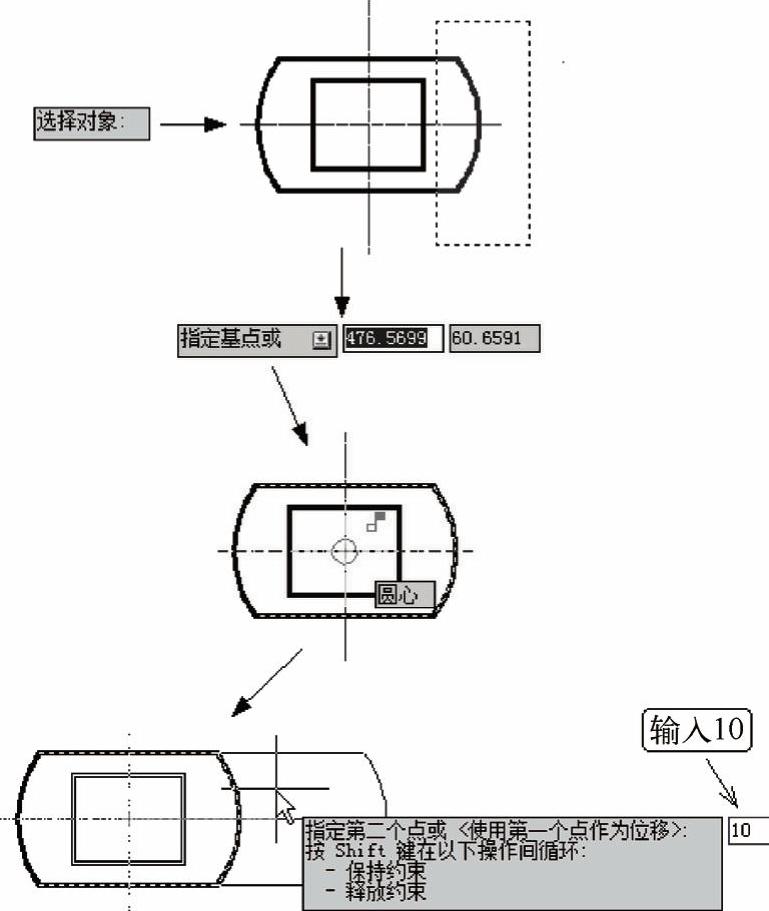

12）在“修改”面板区，单击选择“拉伸”978-7-111-49664-9-Chapter04-33.jpg命令，如图4-21所示。系统提示“选择对象：”，在图形的右下方单击鼠标左键，由右往左斜向上拖动（拖动方向一定要是右往左），这时会出现一块边界为虚线的发亮区域，拖动鼠标并与上下边界线、水平中心线和右边圆弧接触，将其选中，注意不要接触到矩形，完成选择，按〈Enter〉键；系统提示“指定基点”，选择圆心或中心线交点为基点；系统提示“指定第二个点”，由于还处于正交模式，所以移动方向必定水平或垂直，将光标向右移动，输入“10”，按〈Enter〉键，完成水平向右拉伸10，如图4-22所示。

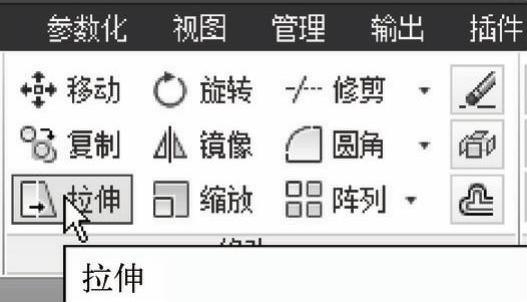

图4-21 选择拉伸命令


图4-22 拉伸图形

13）在“修改”面板区，单击选择“圆角”978-7-111-49664-9-Chapter04-36.jpg命令，如图4-23所示。系统提示“选择第一个对象或[放弃（U）多段线（P）半径（R）修剪（T）多个（M）]”，输入R，按〈Enter〉键，系统提示“指定圆角半径”，输入“2”，按〈Enter〉键；输入T，按〈Enter〉键，系统提示“输入修剪模式选项[修剪（T）不修剪（N）]”，输入T，按〈Enter〉键，选择修剪模式，或者在弹出的选项框中用鼠标直接选择修剪模式。输入M，按〈Enter〉键，选择“多个”方式。接着，移动光标选择需要被倒圆角的两条边，依次选择图4-24中的1、2、3、4所指线段，即完成倒圆角。

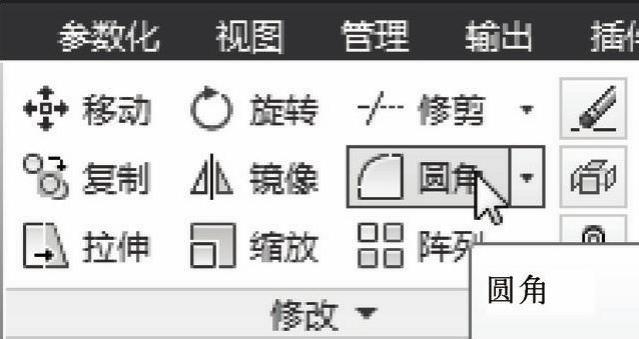

图4-23 选择圆角命令

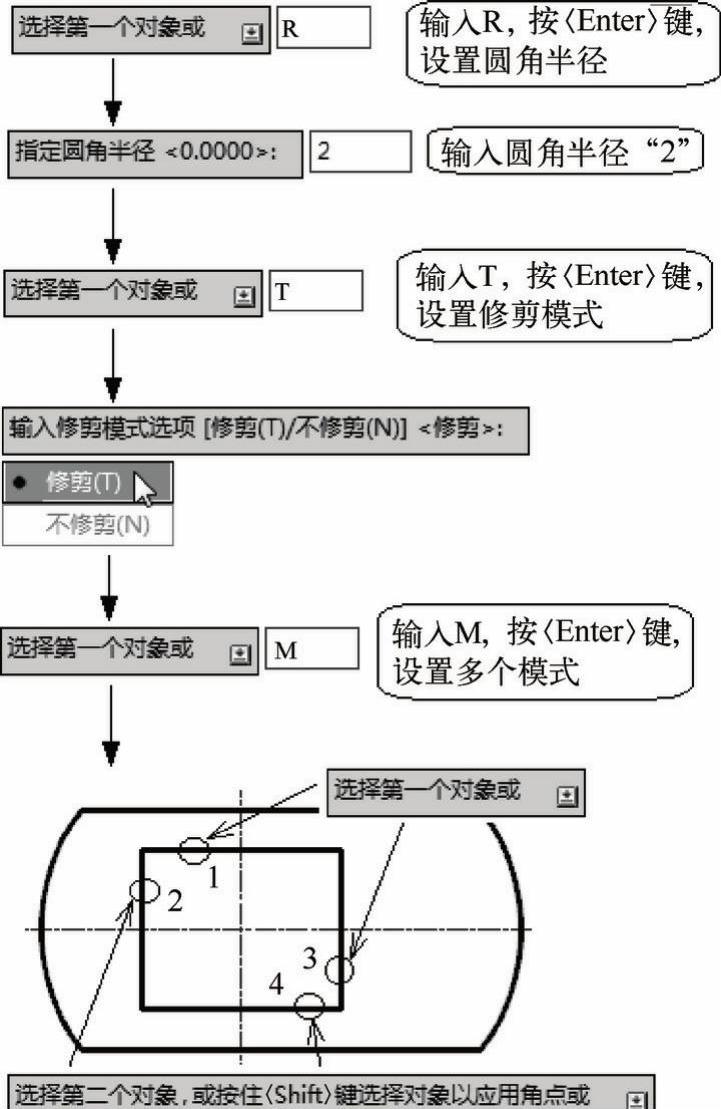

图4-24 倒圆角

14）在“修改”面板区，单击“圆角”978-7-111-49664-9-Chapter04-39.jpg按钮下拉菜单，选择“倒角”978-7-111-49664-9-Chapter04-40.jpg命令，如图4-25所示。系统提示“选择第一条直线或[放弃（U）多段线（P）距离（D）角度（A）修剪（T）方式（E）多个（M）]”，输入A，按〈Enter〉键；系统提示“指定第一条直线的倒角长度”，输入倒角长度“2”，按〈Enter〉键；系统提示“指定第一条直线的倒角角度”，输入倒角角度“45”，按〈Enter〉键；输入T，按〈Enter〉键，系统提示“输入修剪模式选项[修剪（T）不修剪（N）]”，输入T，按〈Enter〉键，选择修剪模式，或者在弹出的选项框中用鼠标直接选择修剪模式；输入M，按〈Enter〉键，选择“多个”方式；接着，移动光标选择需要被倒角的两条边，依次选择图4-26中的1、2、3、4所指线段，即完成倒角。操作与倒圆角的一致。

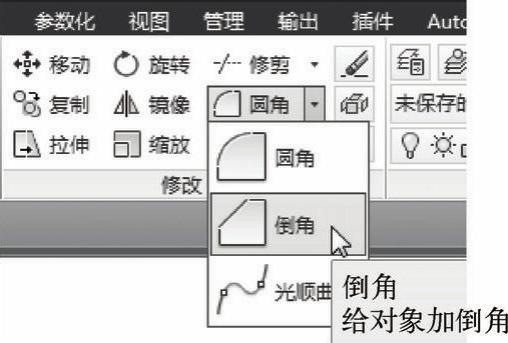

图4-25 选择圆角命令

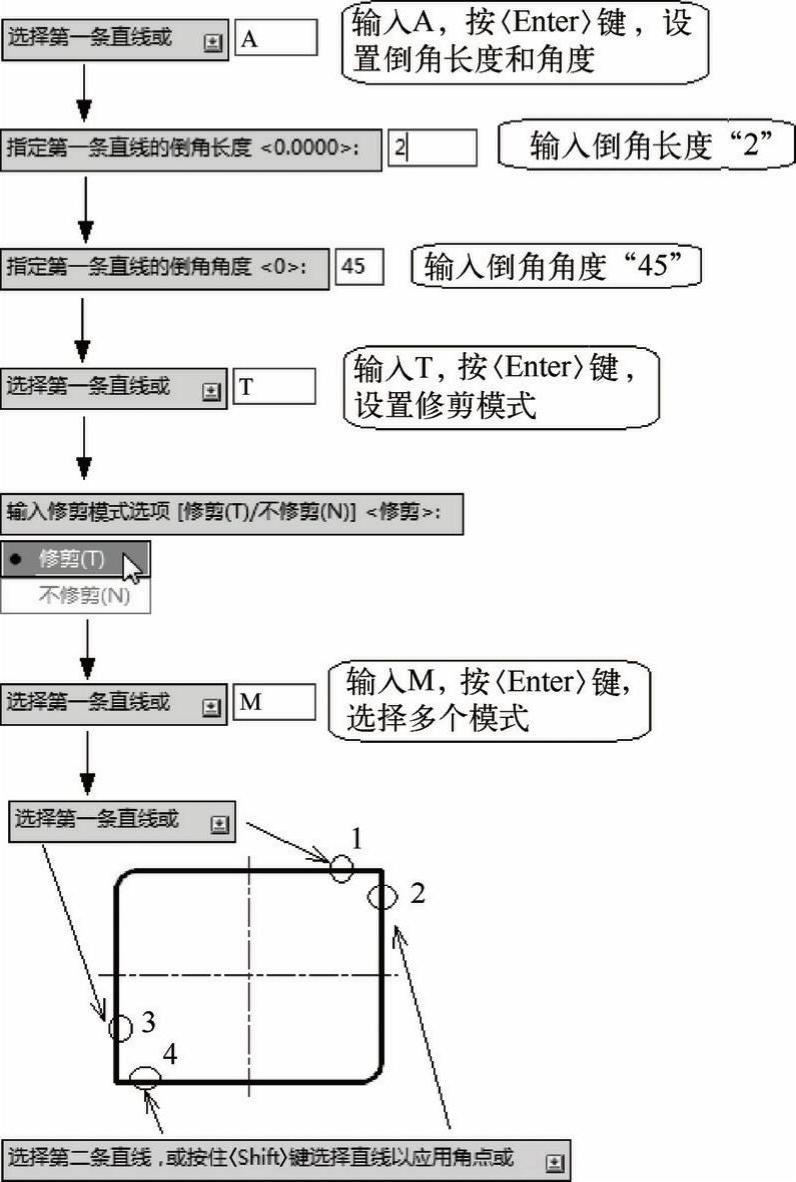

图4-26 倒角

15）在“修改”面板区中单击“修改”下拉按钮，选择“打断”978-7-111-49664-9-Chapter04-43.jpg命令，如图4-27所示。系统提示“选择对象”，移动光标选择垂直中心线；系统提示“指定第二个打断点或[第一点（F）]”，输入F，按〈Enter〉键；系统提示“指定第一个打断点”，移动光标至垂直中心线的上端点处，待对象捕捉提示“端点”时，单击左键选择为第一个打断点；系统提示“指定第二个打断点”，选择与上边界线距离适宜的点作为第二点，便可完成打断，如图4-28所示。

16）使用打断命令对垂直中心线位于下边界线的部分进行修改，同样的操作，便可完成图形最后的绘制，如图4-29所示。

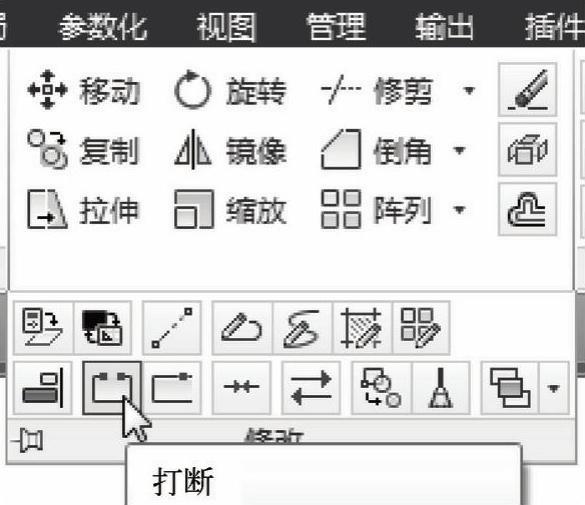

图4-27 选择打断命令

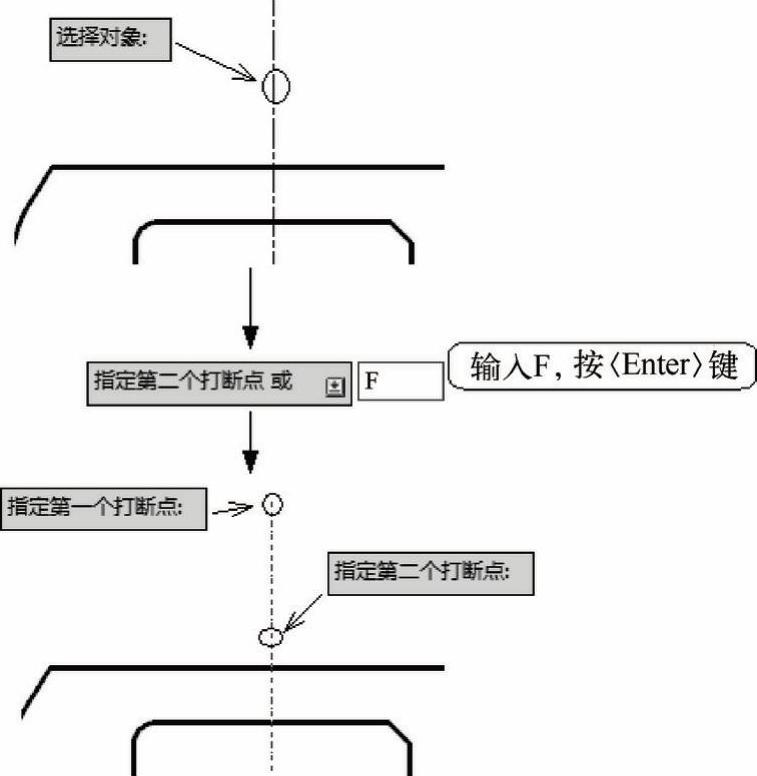

图4-28 打断中心线

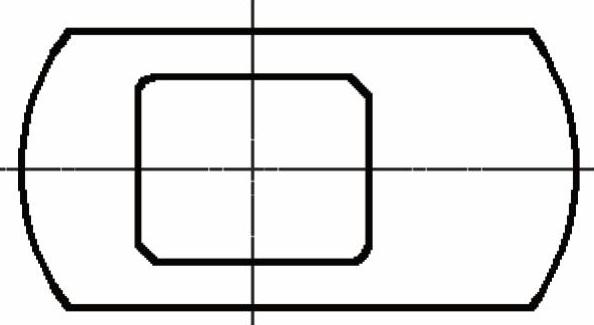

图4-29 绘制完成图

提示：在选择对象时，如果涉及较多的图元，可以通过拖动光标形成的窗口来快速选中多个图元。

●交叉选择：从右向左拖动鼠标光标指定一对对角点，矩形窗口包围的或相交的对象将被选择，如图4-30a所示。

●窗口选择：从左向右拖动鼠标光标指定一对对角点，完全位于矩形区域中的对象被选择，如图4-30b所示。


图4-30 选择多图元方法

在绘图中可利用这个方法快速选择多图元。
